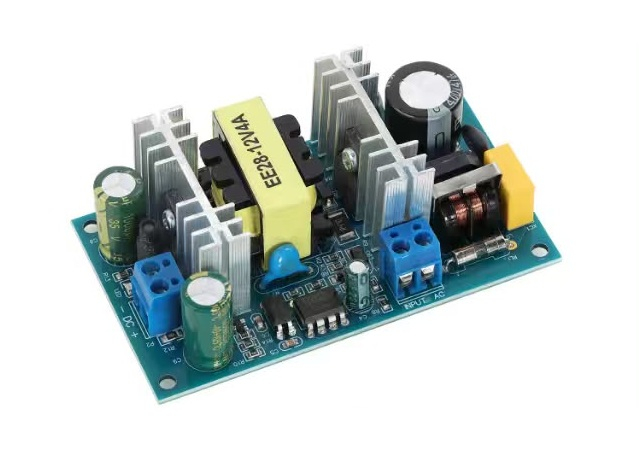

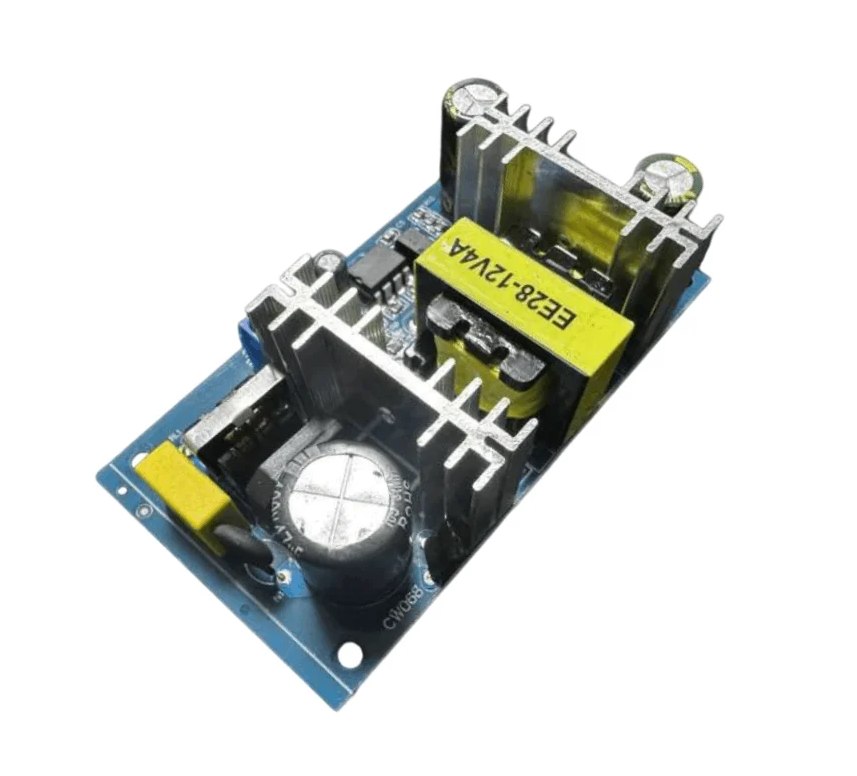

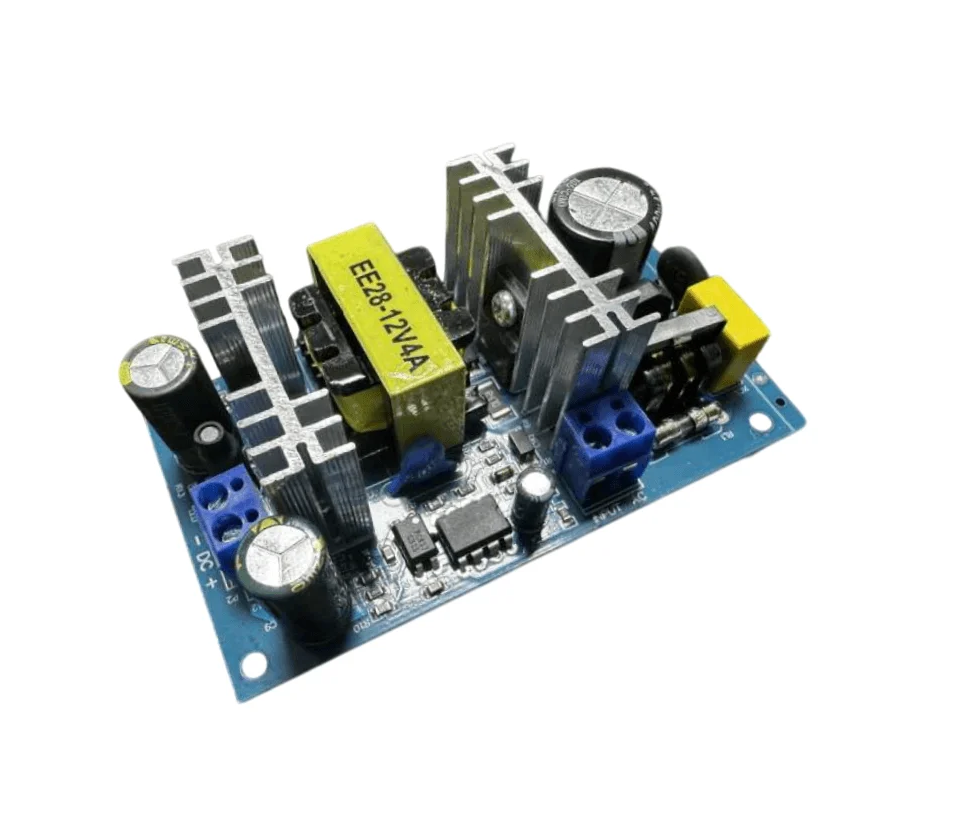

Modulul EE28-12V4A este o sursa de alimentare AC-DC in configuratie deschisa (open-frame), care converteste tensiunea de intrare de 100-240V AC intr-o tensiune continua stabilizata de 12V DC. Este potrivit pentru alimentarea benzilor LED de 12V, a modulelor electronice, a placilor de dezvoltare cu intrare de alimentare compatibila si a sistemelor de control, in limitele de curent si putere ale sursei.

Specificatii tehnice:

• Tip produs: modul sursa de alimentare AC-DC

• Model: EE28-12V4A

• Constructie: open-frame, fara carcasa de protectie

• Tensiune de intrare: 100-240V AC

• Frecventa de intrare: 50/60Hz

• Tensiune de iesire: 12V DC, stabilizata

• Curent nominal de iesire: 4A

• Putere maxima: 50W, pentru sarcini rezistive

• Eficienta de conversie: 77-90%

• Precizie tensiune de iesire: aproximativ ±3%

• Protectii: supratensiune, suprasarcina si scurtcircuit

• Temperatura de functionare: 0-80°C

• Conexiuni: terminale cu surub pentru intrare si iesire

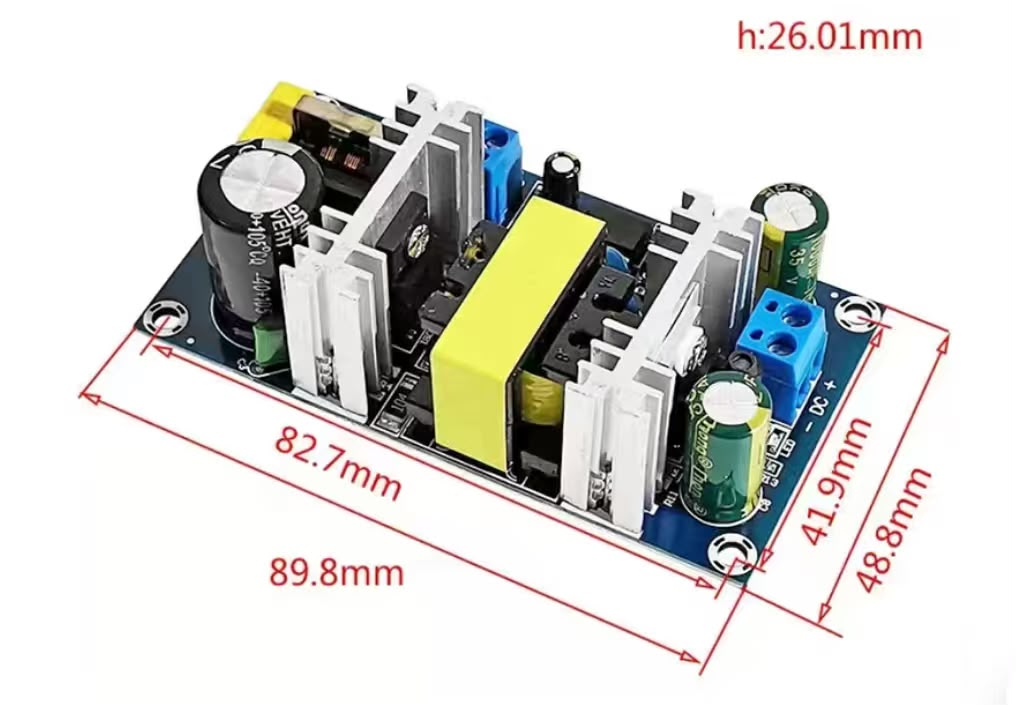

• Dimensiuni placa: 89.8x48.8x26mm

• Montaj: 4 gauri de fixare

• Distanta dintre centrele gaurilor de montaj: 82.7x41.9mm

Continut pachet:

• 1 x modul sursa de alimentare AC-DC EE28-12V4A.

Instructiuni de montaj si utilizare:

1. Montajul si conexiunile se realizeaza de o persoana calificata, cu alimentarea deconectata.

2. Modulul se fixeaza intr-o carcasa de protectie adecvata, care impiedica atingerea partilor aflate sub tensiune si permite ventilatia.

3. Alimentarea AC se conecteaza la terminalele de intrare marcate pe placa, fara consumator conectat la iesire.

4. In conditii de protectie corespunzatoare, se alimenteaza modulul si se verifica tensiunea de iesire cu un multimetru.

5. Se deconecteaza alimentarea si se asteapta descarcarea condensatoarelor inainte de conectarea consumatorului la iesirea DC, respectand polaritatea + / -.

6. Se reporneste alimentarea si se verifica functionarea sursei in sarcina, inclusiv incalzirea si stabilitatea tensiunii de iesire.

Recomandari si precautii:

• Modulul functioneaza cu tensiune de retea; montajul, verificarea si interventiile se realizeaza numai de persoane calificate.

• Nu se ating placa, componentele sau terminalele in timpul functionarii. Condensatoarele pot pastra tensiune si dupa deconectarea alimentarii.

• Nu se depasesc curentul nominal de 4A si puterea maxima specificata de 50W pentru sarcini rezistive.

• Peste 60°C, se asigura racire suplimentara sau se reduce sarcina, fara depasirea temperaturii maxime de functionare de 80°C.

• Se asigura ventilatie adecvata, in special la functionarea cu sarcini apropiate de limita sursei.

• Consumatorul trebuie sa accepte alimentare la 12V DC, iar consumul total trebuie sa se incadreze in limitele sursei.

• Pentru motoare si alte sarcini cu varfuri de consum, se ia in calcul si curentul necesar la pornire.

• Se evita umezeala, condensul si contactul placii cu suprafete conductoare.
