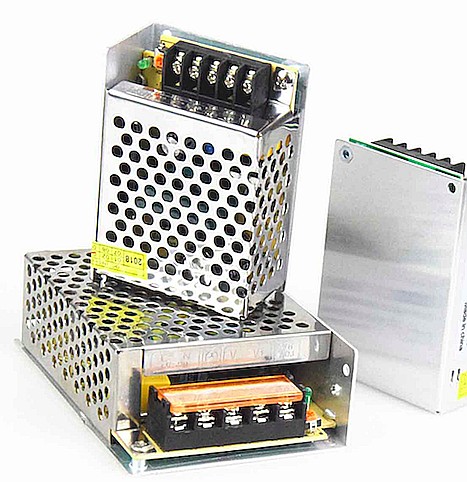

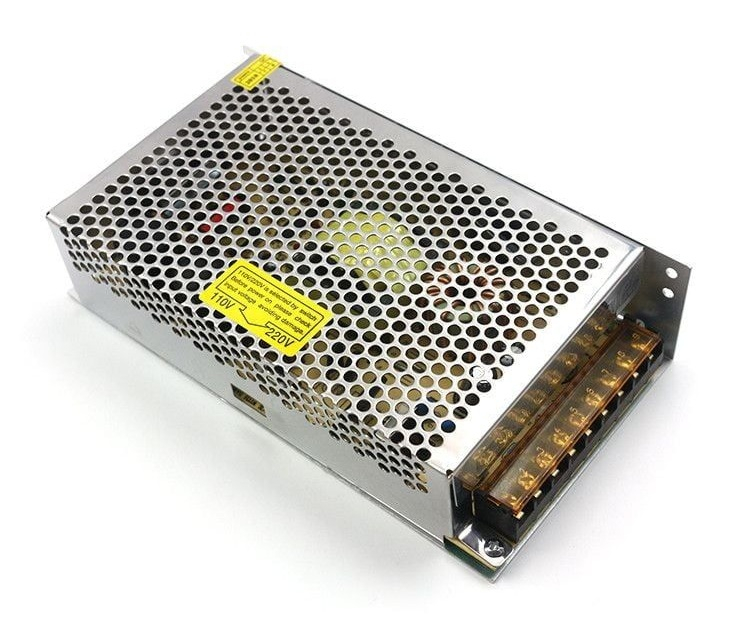

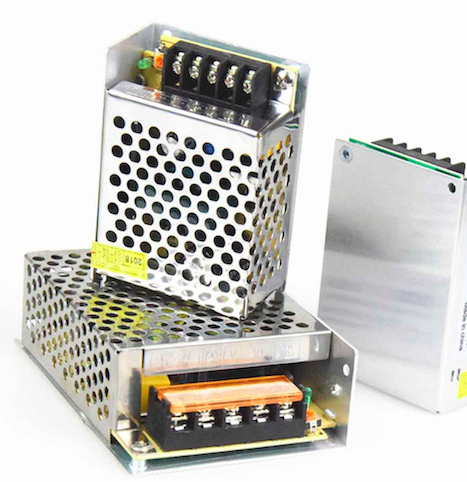

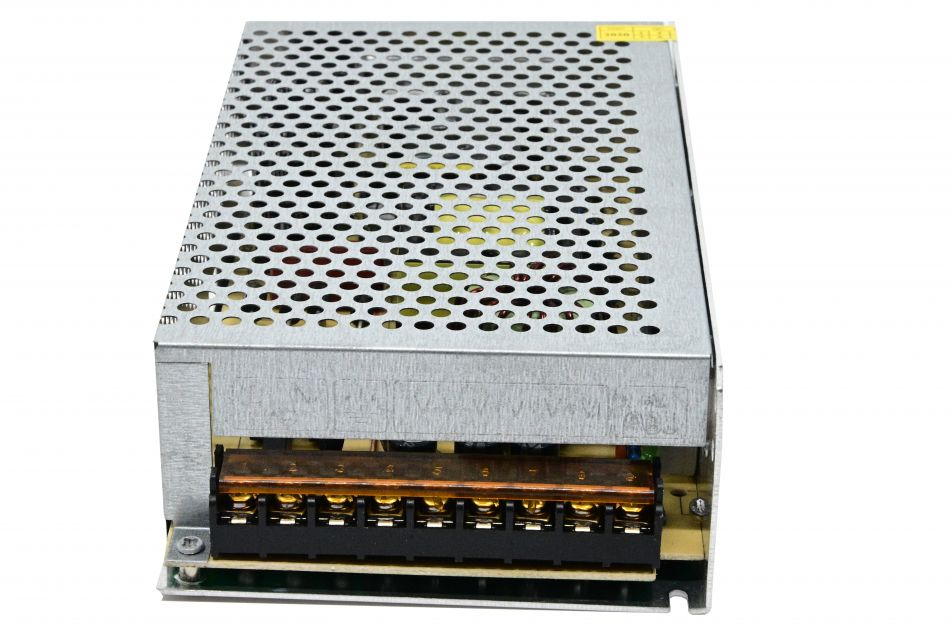

Sursa de alimentare in comutatie AC-DC transforma tensiunea alternativa de la retea intr-o iesire continua fixa, destinata alimentarii consumatorilor electronici. Este potrivita pentru benzi si module LED, sisteme de automatizare, echipamente de control si alte aplicatii care necesita o sursa comuna de joasa tensiune si curent ridicat.

Specificatii tehnice:

• Tip produs: sursa de alimentare in comutatie AC-DC.

• Varianta: 24V, 10A, 250W.

• Tensiune de intrare: 110/220VAC.

• Frecventa de intrare: 50/60Hz.

• Tensiune de iesire: 24VDC.

• Curent maxim de iesire: 10A.

• Putere declarata: 250W.

• Material carcasa: metal.

• Culoare: argintiu.

• Dimensiuni: 200x110x50mm.

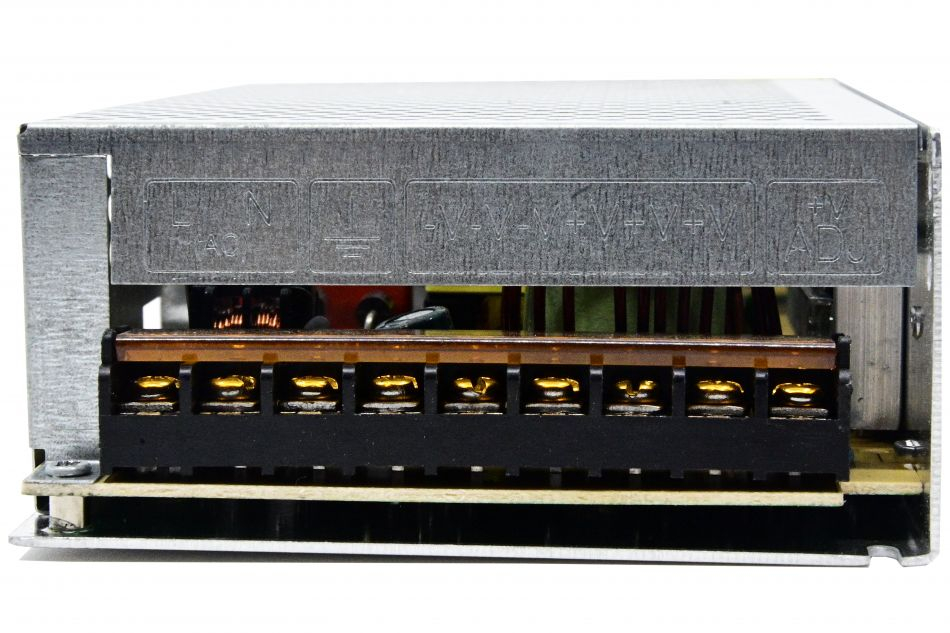

• Conexiuni intrare: borne L, N si impamantare.

• Conexiuni iesire: borne COM si +V.

• Selectare tensiune intrare: selector 110V/220V.

Continut pachet:

• 1 x sursa de alimentare in comutatie 24V, 10A, 250W.

Instructiuni de montaj:

1. Montajul si realizarea conexiunilor se efectueaza numai cu alimentarea de la retea deconectata.

2. Selectorul tensiunii de intrare se pozitioneaza la valoarea corespunzatoare retelei utilizate; pentru reteaua electrica din Romania se selecteaza pozitia 220V.

3. Conductorul de faza se conecteaza la borna L, conductorul neutru la borna N, iar conductorul de protectie la borna marcata cu simbolul de impamantare.

4. Conductorul pozitiv al consumatorului se conecteaza la borna +V, iar conductorul negativ la borna COM.

5. Se verifica fixarea conductoarelor in borne, polaritatea iesirii si pozitia selectorului inainte de conectarea alimentarii.

6. Sursa se fixeaza pe o suprafata rigida, uscata si neinflamabila, pastrand libere perforatiile carcasei.

7. Inainte de conectarea consumatorului, tensiunea de iesire se verifica folosind un multimetru.

Utilizare:

Dupa realizarea corecta a conexiunilor, sursa furnizeaza alimentare continua consumatorilor conectati la bornele de iesire. Bornele multiple COM si +V apartin aceleiasi iesiri si pot fi folosite pentru distribuirea alimentarii, fara depasirea sarcinii totale admise.

Potentiometrul V ADJ permite ajustarea fina a tensiunii de iesire. Reglajul se efectueaza numai cu monitorizarea permanenta a tensiunii folosind un multimetru si fara depasirea limitei admise de echipamentul alimentat.

Recomandari si precautii:

• Produsul functioneaza cu tensiune periculoasa de retea si trebuie instalat de o persoana calificata.

• Selectorul de intrare trebuie pozitionat corect inainte de alimentare; selectarea unei tensiuni gresite poate distruge sursa.

• Impamantarea carcasei este obligatorie.

• Bornele si componentele interne nu se ating cat timp sursa este alimentata.

• Nu se depasesc valorile maxime de curent si putere indicate.

• Perforatiile carcasei nu se acopera, iar in jurul sursei se asigura circulatia aerului.

• Sursa nu se utilizeaza in medii umede, cu condens, praf conductiv sau materiale inflamabile.

• Iesirea nu se scurtcircuiteaza, iar polaritatea consumatorului trebuie respectata.

• Produsul se integreaza intr-o carcasa finala adecvata, care impiedica atingerea accidentala a componentelor aflate sub tensiune.

• Nu se utilizeaza direct pentru incarcarea acumulatorilor fara un controler de incarcare compatibil.

Compatibilitate:

• Benzi, module si panouri LED alimentate in curent continuu.

• Sisteme de automatizare si echipamente de control.

• Motoare, ventilatoare si alte sarcini compatibile cu tensiunea de iesire.

• Mai multi consumatori conectati in paralel, daca sarcina totala ramane in limitele sursei.
