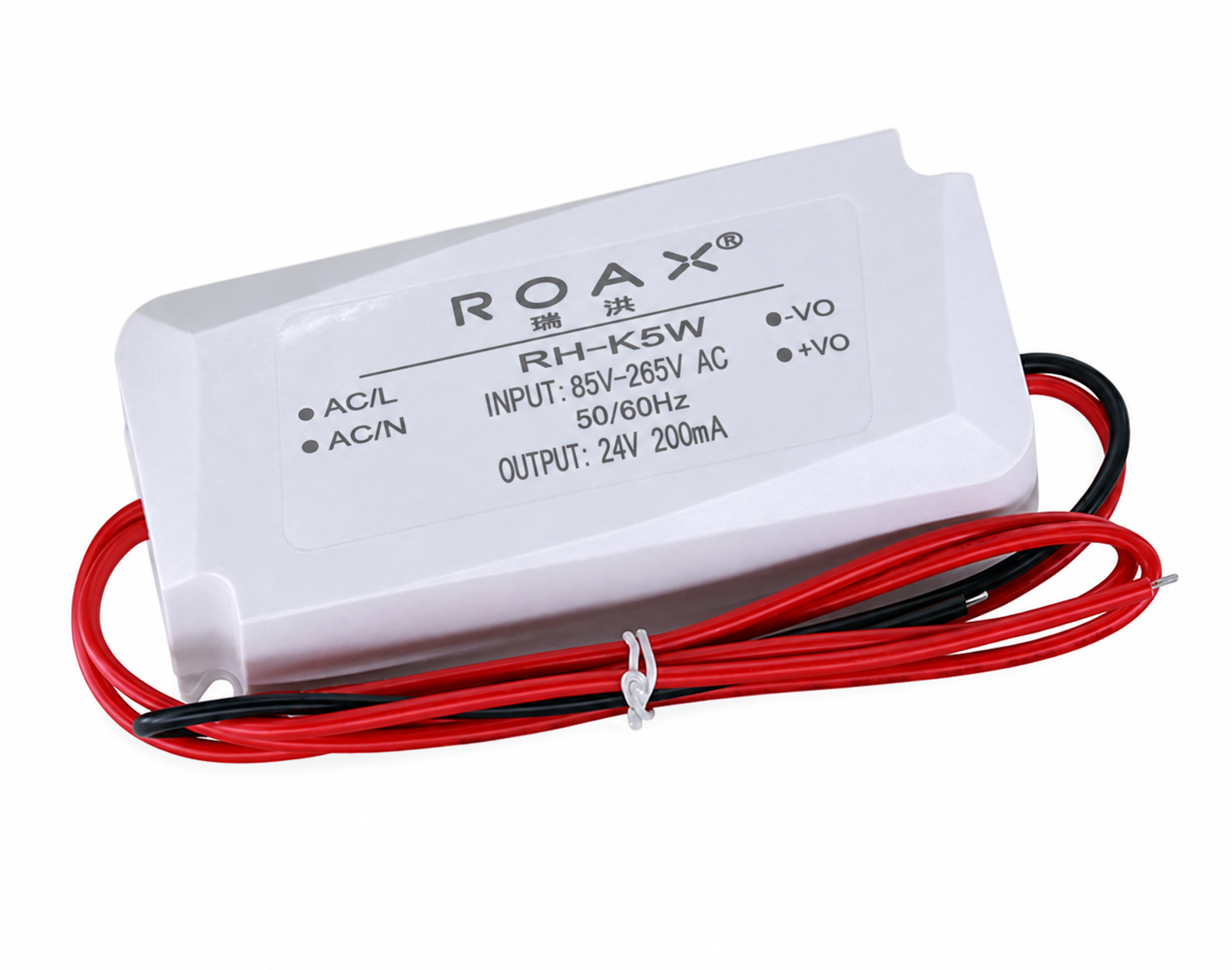

Sursa de alimentare AC-DC RH-K5W furnizeaza tensiune continua fixa pentru alimentarea circuitelor electronice. Formatul compact si carcasa cu urechi de prindere permit fixarea in interiorul unui echipament sau al unei cutii de montaj.

Specificatii tehnice:

• Tensiune de intrare: 85–265V AC
• Frecventa de intrare: 50/60Hz
• Tensiune de iesire: 24V DC
• Curent de iesire: 200mA
• Temperatura de lucru: -20 / +70 grade,
• Umiditate: 20%-90% fara condens
• Dimensiuni: 57x29x23mm
• Lungime fire: 14cm

Continut pachet:

• 1 sursa de alimentare RH-K5W cu fire de conectare

Instructiuni de montaj:

1. Cu reteaua deconectata, se identifica intrarea marcata AC si iesirea marcata +Vo / -Vo; identificarea se face dupa marcaje, nu doar dupa culoarea firelor.

2. Se fixeaza sursa in carcasa echipamentului si se separa conexiunile de retea de cele de joasa tensiune.

3. Cele doua fire de la intrarea AC se conecteaza la circuitul de alimentare de la retea, prevazut cu o siguranta dimensionata pentru ansamblu.

4. Firul corespunzator +Vo se conecteaza la alimentarea pozitiva a consumatorului, iar cel corespunzator -Vo la returul acestuia.

5. Se folosesc conectori izolati adecvati tensiunii si curentului, se verifica legaturile si se protejeaza toate imbinarile impotriva atingerii accidentale.

Utilizare:

Sursa nu necesita reglarea tensiunii. La prima punere in functiune, se verifica tensiunea si polaritatea iesirii inainte de conectarea consumatorului.

Consumul total al circuitelor alimentate trebuie sa ramana in limita sursei, inclusiv la pornire si la activarea simultana a sarcinilor.

Recomandari si precautii:

• Conectarea la retea si verificarile sub tensiune trebuie realizate de o persoana calificata.

• Nu se ating firele dezizolate sau conexiunile in timpul functionarii.

• Inainte de interventii, se deconecteaza reteaua si se verifica absenta tensiunii; condensatoarele pot ramane incarcate dupa oprire.

• Nu se scurtcircuiteaza iesirea si nu se inverseaza polaritatea.

• Se evita umezeala, condensul si contactul cu lichide.

• Se asigura disiparea caldurii, fara acoperirea sursei cu materiale termoizolante.

• Nu se utilizeaza cu fire sau carcasa deteriorate.

• Se intrerupe alimentarea daca apar miros de ars, incalzire excesiva sau functionare instabila.

Compatibilitate:

• Senzori, module de control si circuite de semnalizare cu cerinte de alimentare corespunzatoare iesirii sursei.

• Relee cu bobina DC, daca necesarul total de curent se incadreaza in capacitatea disponibila.

Nu se conecteaza direct la circuite care necesita o tensiune de alimentare mai mica; acestea necesita un convertor sau regulator adecvat.
