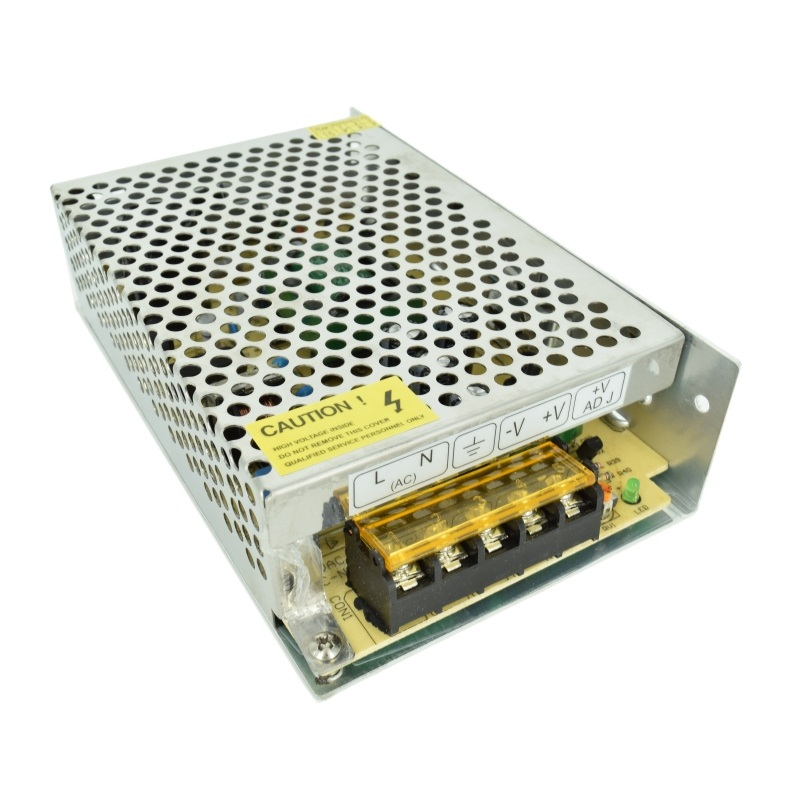

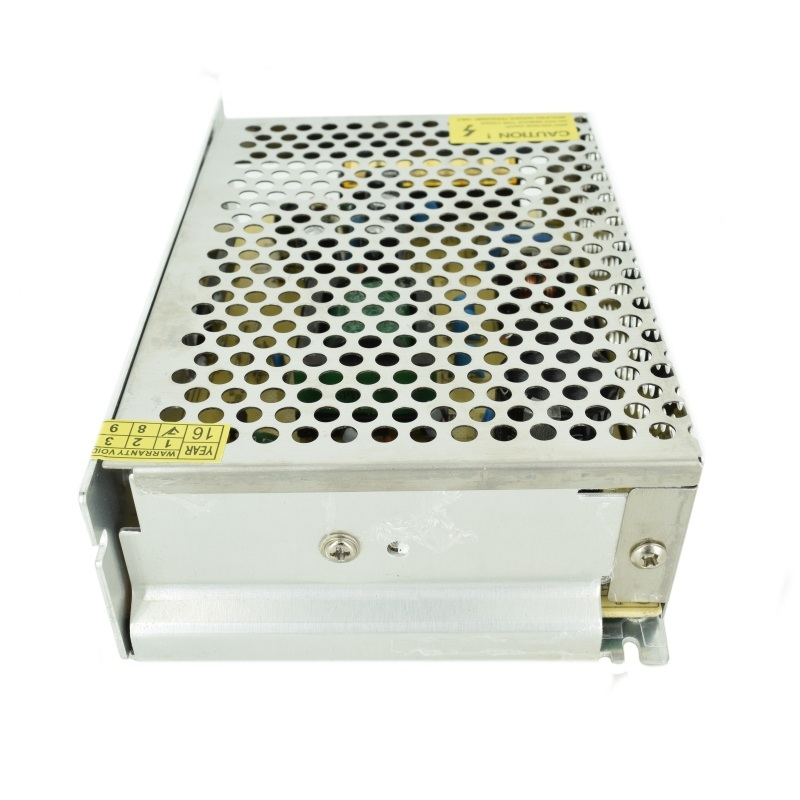

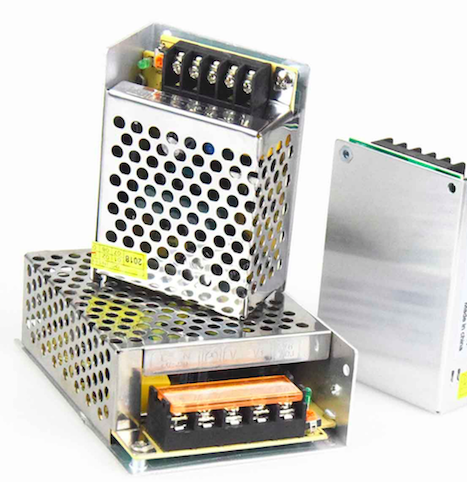

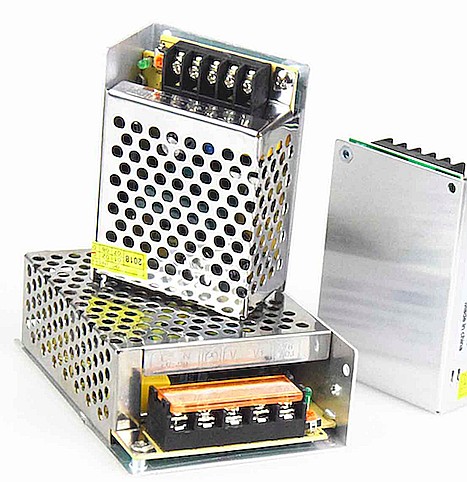

Sursa de alimentare in comutatie mini AC-DC transforma tensiunea alternativa de la retea intr-o iesire continua fixa pentru alimentarea consumatorilor electronici. Formatul compact permite integrarea in panouri LED, sisteme de automatizare, echipamente de control si montaje in care spatiul disponibil este limitat.

Specificatii tehnice:

• Tip produs: sursa de alimentare in comutatie AC-DC.

• Varianta: 5V, 10A, 50W, format compact.

• Tensiune de intrare: 100-240VAC.

• Frecventa de intrare: 50/60Hz.

• Tensiune de iesire: 5VDC.

• Curent maxim de iesire: 10A.

• Putere maxima: 50W.

• Temperatura de functionare: 0-60°C.

• Temperatura de depozitare: -20-60°C.

• Umiditate ambientala: 0-95%RH, fara condens.

• Material carcasa: metal.

• Culoare: argintiu.

• Dimensiuni: 110x78x38mm.

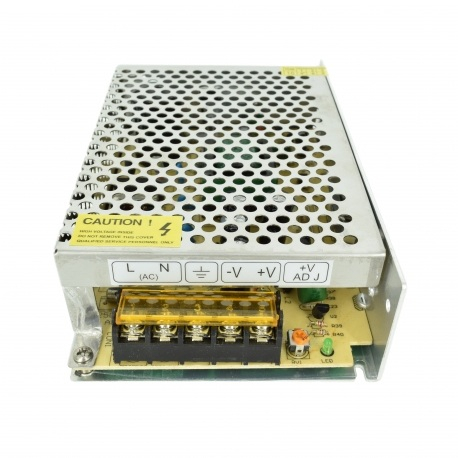

• Conexiuni intrare: borne L, N si impamantare.

• Conexiuni iesire: borne COM si +V.

Continut pachet:

• 1 x sursa de alimentare in comutatie 5V, 10A, 50W.

Instructiuni de montaj:

1. Montajul si realizarea conexiunilor se efectueaza numai cu alimentarea de la retea deconectata.

2. Conductorul de faza se conecteaza la borna L, conductorul neutru la borna N, iar conductorul de protectie la borna marcata cu simbolul de impamantare.

3. Conductorul pozitiv al consumatorului se conecteaza la borna +V, iar conductorul negativ la borna COM.

4. Se verifica fixarea conductoarelor si polaritatea iesirii inainte de conectarea alimentarii.

5. Sursa se fixeaza pe o suprafata rigida, uscata si neinflamabila, pastrand libere perforatiile carcasei.

6. Inainte de conectarea consumatorului, tensiunea de iesire se verifica folosind un multimetru.

Utilizare:

Dupa realizarea corecta a conexiunilor, sursa furnizeaza alimentare continua consumatorului conectat la bornele de iesire. Sarcina conectata trebuie dimensionata astfel incat sa ramana in limitele electrice ale sursei.

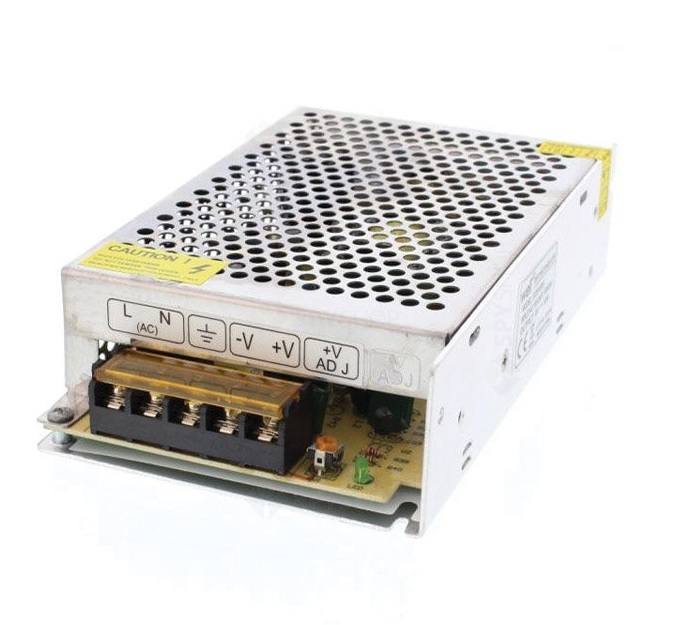

Potentiometrul V ADJ permite ajustarea fina a tensiunii de iesire. Reglajul se efectueaza numai cu monitorizarea permanenta a tensiunii folosind un multimetru si fara depasirea limitei admise de echipamentul alimentat.

Recomandari si precautii:

• Produsul functioneaza cu tensiune periculoasa de retea si trebuie instalat de o persoana calificata.

• Impamantarea carcasei este obligatorie.

• Bornele si componentele interne nu se ating cat timp sursa este alimentata.

• Nu se depasesc valorile maxime de curent, putere si temperatura indicate.

• Perforatiile carcasei nu se acopera, iar in jurul sursei se asigura circulatia aerului.

• Sursa nu se utilizeaza in medii umede, cu condens, praf conductiv sau materiale inflamabile.

• Iesirea nu se scurtcircuiteaza, iar polaritatea consumatorului trebuie respectata.

• Produsul se integreaza intr-o carcasa finala adecvata, care impiedica atingerea accidentala a componentelor aflate sub tensiune.

• Nu se utilizeaza direct pentru incarcarea acumulatorilor fara un controler de incarcare compatibil.

Compatibilitate:

• Benzi, module si panouri LED alimentate in curent continuu.

• Sisteme de automatizare si echipamente de control.

• Module electronice proiectate pentru tensiunea de iesire indicata.

• Instalatii in care este necesara o sursa de alimentare cu dimensiuni compacte.
