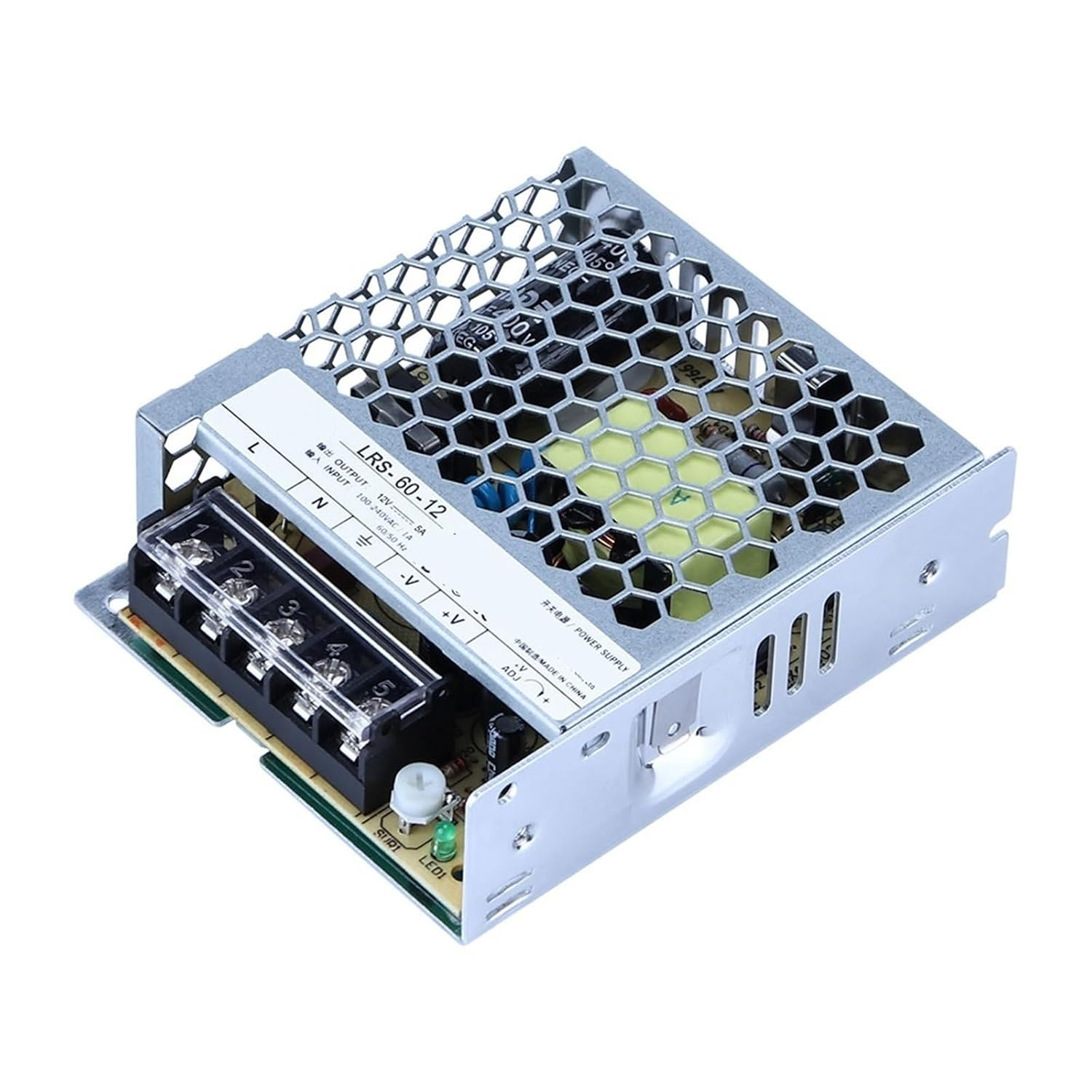

Sursa de alimentare in comutatie ultra-slim AC-DC transforma tensiunea alternativa de la retea intr-o iesire continua fixa pentru alimentarea consumatorilor electronici. Profilul redus permite integrarea in instalatii LED, sisteme de supraveghere, automatizari si echipamente de control montate in spatii compacte.

Specificatii tehnice:

• Tip produs: sursa de alimentare in comutatie AC-DC.

• Varianta: 12V, 5A, 60W, format ultra-slim.

• Tensiune de intrare: 200-240VAC.

• Tensiune de iesire: 12VDC.

• Curent maxim de iesire: 5A.

• Putere maxima: 60W.

• Protectii integrate: supratensiune, supracurent si scurtcircuit.

• Temperatura de functionare: 0-40°C.

• Temperatura de depozitare: -20-60°C.

• Umiditate ambientala: 0-95%RH, fara condens.

• Material carcasa: metal.

• Culoare: argintiu.

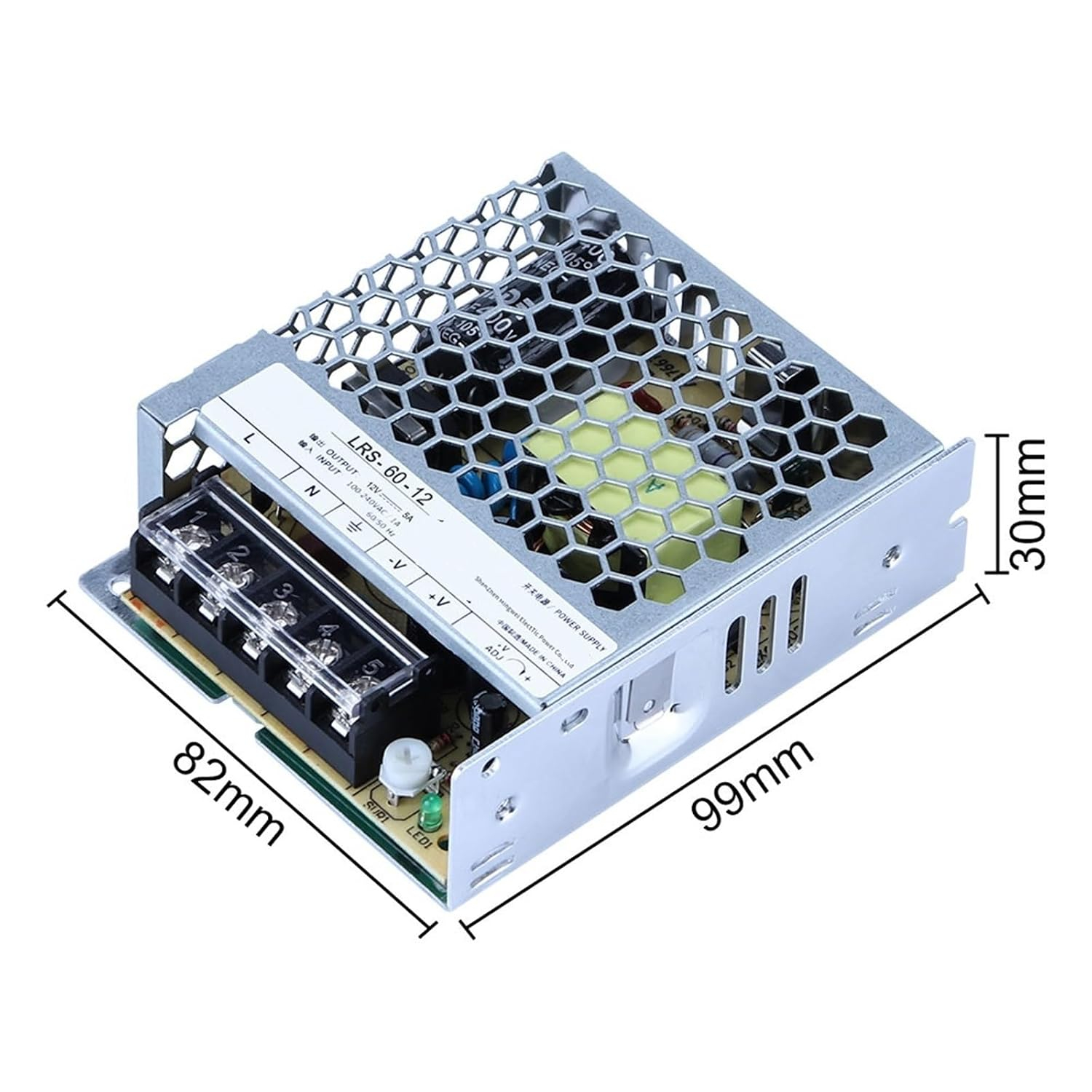

• Dimensiuni: 99x82x30mm.

• Conexiuni intrare: borne L, N si impamantare.

• Conexiuni iesire: borne -V si +V.

• Conformitate declarata: CCC, CE si RoHS.

Continut pachet:

• 1 x sursa de alimentare in comutatie 12V, 5A, 60W, format ultra-slim.

Instructiuni de montaj:

1. Montajul si realizarea conexiunilor se efectueaza numai cu alimentarea de la retea deconectata.

2. Conductorul de faza se conecteaza la borna L, conductorul neutru la borna N, iar conductorul de protectie la borna marcata cu simbolul de impamantare.

3. Conductorul pozitiv al consumatorului se conecteaza la borna +V, iar conductorul negativ la borna -V.

4. Se verifica fixarea conductoarelor si polaritatea iesirii inainte de conectarea alimentarii.

5. Sursa se fixeaza pe o suprafata rigida, uscata si neinflamabila, pastrand libere perforatiile carcasei.

6. Inainte de conectarea consumatorului, tensiunea de iesire se verifica folosind un multimetru.

Utilizare:

Dupa realizarea corecta a conexiunilor, sursa furnizeaza alimentare continua consumatorului conectat la bornele de iesire. Sarcina conectata trebuie dimensionata astfel incat sa ramana in limitele electrice ale sursei, inclusiv in timpul pornirii.

Potentiometrul V ADJ permite ajustarea fina a tensiunii de iesire. Reglajul se efectueaza numai cu monitorizarea permanenta a tensiunii folosind un multimetru si fara depasirea limitei admise de echipamentul alimentat.

Recomandari si precautii:

• Produsul functioneaza cu tensiune periculoasa de retea si trebuie instalat de o persoana calificata.

• Impamantarea carcasei este obligatorie.

• Bornele si componentele interne nu se ating cat timp sursa este alimentata.

• Nu se depasesc valorile maxime de curent, putere, temperatura si umiditate indicate.

• Perforatiile carcasei nu se acopera, iar in jurul sursei se asigura circulatia aerului.

• Sursa nu se utilizeaza in medii umede, cu condens, praf conductiv sau materiale inflamabile.

• Iesirea nu se scurtcircuiteaza, iar polaritatea consumatorului trebuie respectata.

• Produsul se integreaza intr-o carcasa finala adecvata, care impiedica atingerea accidentala a componentelor aflate sub tensiune.

• Nu se utilizeaza direct pentru incarcarea acumulatorilor fara un controler de incarcare compatibil.

Compatibilitate:

• Benzi, module si corpuri LED alimentate in curent continuu.

• Camere si sisteme de supraveghere compatibile.

• Sisteme de automatizare si echipamente de control.

• Motoare, ventilatoare si alte sarcini compatibile cu tensiunea de iesire.

• Instalatii in care este necesara o sursa de alimentare cu profil redus.
