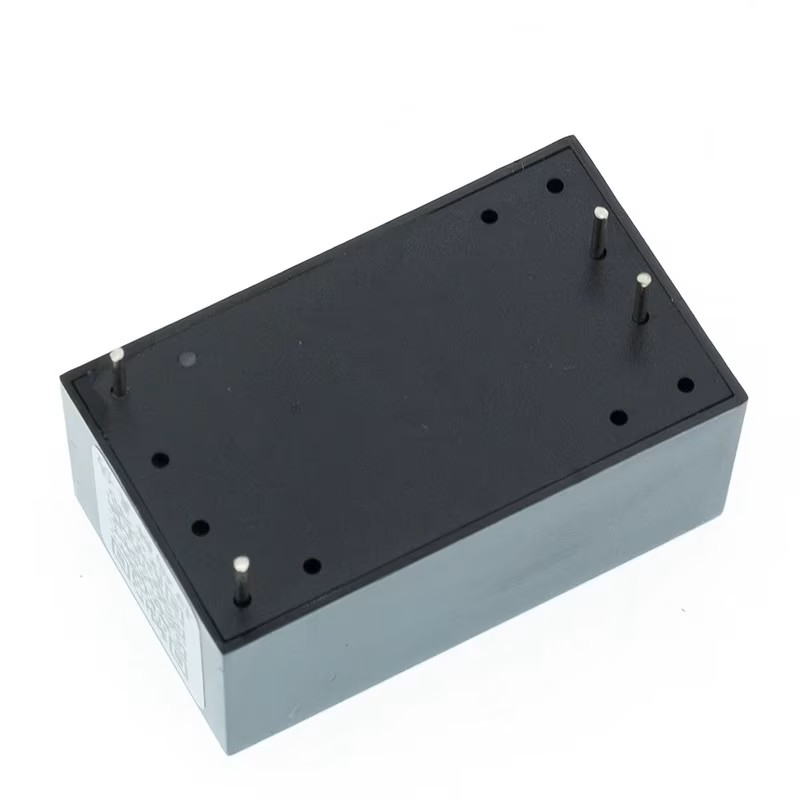

Sursa de alimentare Hi-Link HLK-PM01 transforma tensiunea alternativa de la retea in tensiune continua stabilizata pentru alimentarea circuitelor electronice. Formatul compact permite integrarea in echipamente de automatizare si sisteme IoT care necesita o sursa interna de alimentare.

Specificatii tehnice:

• Tensiune de intrare: 100–240V AC

• Curent maxim de intrare: 0.2A

• Tensiune de iesire: 5V DC

• Curent de iesire: 0.6A

• Putere de iesire: 3W

• Temperatura de lucru: -20°C...+60°C

• Montaj: pe PCB, prin lipire

• Dimensiuni: 34x20x15mm

Continut pachet:

• 1 modul sursa de alimentare Hi-Link HLK-PM01

Instructiuni de montaj:

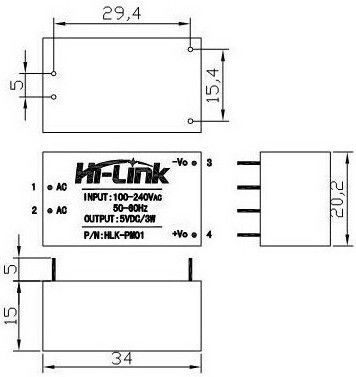

1. Cu alimentarea deconectata, se identifica terminalele AC si +Vo / -Vo folosind marcajele modulului si desenul de conexiuni al variantei utilizate.

2. Se pregateste cablajul cu distante de izolatie adecvate intre zona de retea si zona de joasa tensiune; pozitiile gaurilor se stabilesc dupa desenul terminalelor, nu dupa dimensiunile aproximative ale carcasei.

3. Se lipeste modulul si se conecteaza terminalele AC la circuitul de intrare, prevazut cu o siguranta dimensionata pentru ansamblu.

4. Se conecteaza +Vo la alimentarea pozitiva a consumatorului si -Vo la masa acestuia.

5. Se verifica lipiturile, polaritatea si absenta scurtcircuitelor, apoi se fixeaza ansamblul intr-o carcasa care impiedica atingerea partilor aflate sub tensiune.

Utilizare:

Modulul furnizeaza o tensiune fixa si nu necesita reglaje sau configurare software. La prima punere in functiune, se verifica tensiunea de iesire inainte de conectarea consumatorului.

Consumul total trebuie sa ramana in limitele sursei, inclusiv la pornire si la activarea simultana a sarcinilor.

Recomandari si precautii:

• Montajul si verificarile la tensiune de retea trebuie realizate de o persoana calificata.

• Nu se utilizeaza pe breadboard fara lipire sau cu fire si conectori destinati exclusiv circuitelor de joasa tensiune.

• Nu se ating modulul, terminalele sau traseele de pe PCB in timpul functionarii.

• Inainte de interventii, se deconecteaza reteaua si se verifica absenta tensiunii; condensatoarele pot ramane incarcate dupa deconectare.

• Se evita umezeala, condensul si contactul cu lichide.

• Se asigura disiparea caldurii in carcasa si respectarea intervalului de temperatura de lucru.

• Integrarea modulului nu inlocuieste masurile de protectie electrica necesare echipamentului complet.

Compatibilitate:

• Circuite cu microcontrolere si module de control cu intrare de alimentare corespunzatoare iesirii sursei.

• Senzori si module electronice compatibile.

• Relee si module cu relee, cu includerea consumului bobinelor in calculul sarcinii.

Circuitele care necesita o tensiune mai mica se alimenteaza printr-un regulator adecvat, nu direct de la iesirea modulului.
