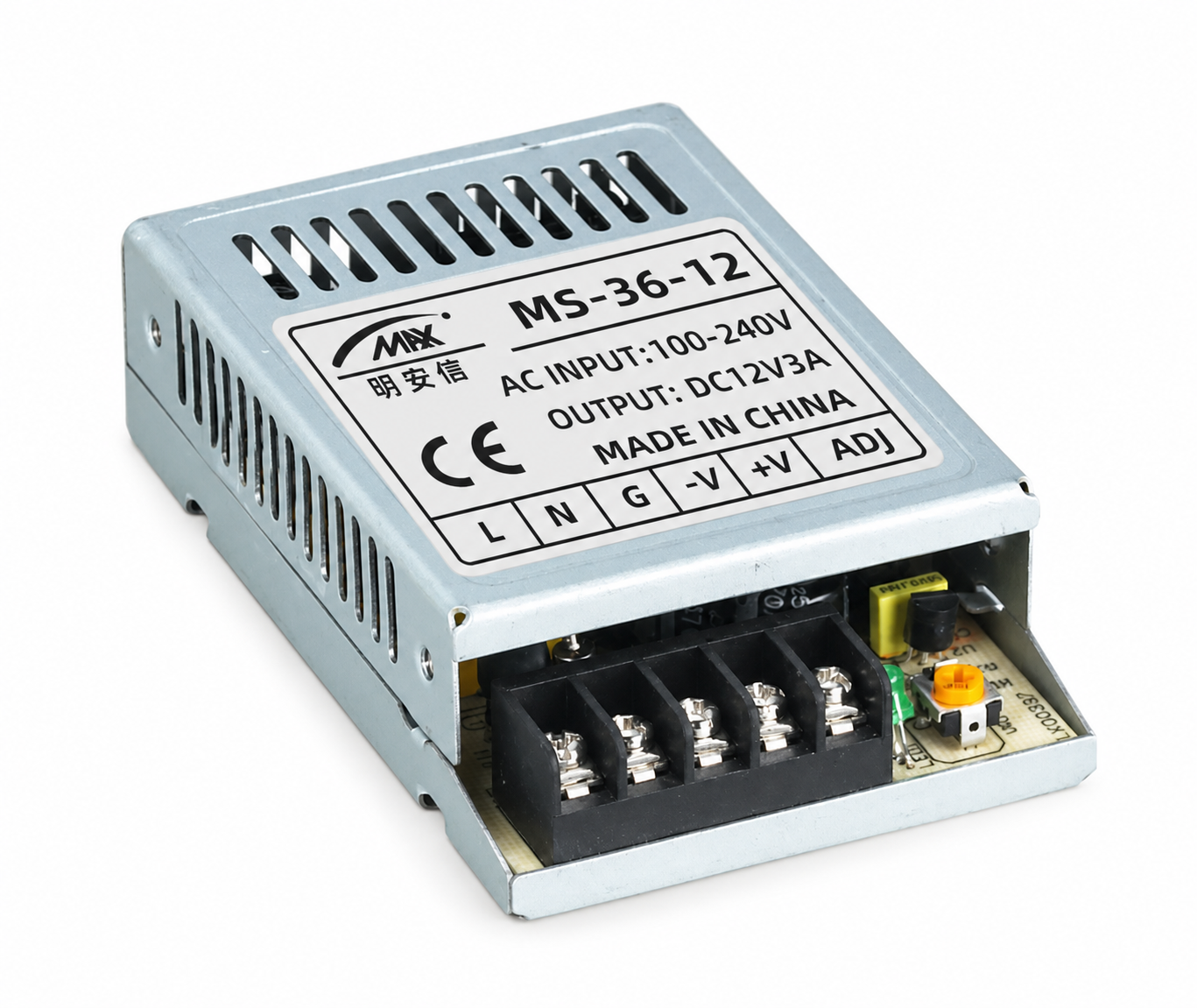

Sursa de alimentare in comutatie ultra-slim AC-DC transforma tensiunea alternativa de la retea intr-o iesire continua fixa pentru alimentarea consumatorilor electronici. Constructia compacta permite integrarea in panouri LED, sisteme de automatizare, echipamente de control si montaje in care spatiul disponibil este limitat.

Specificatii tehnice:

• Tip produs: sursa de alimentare in comutatie AC-DC.

• Varianta: 12V, 3A, 36W, format ultra-slim.

• Tensiune de intrare: 100-240VAC.

• Tensiune de iesire: 12VDC.

• Curent maxim de iesire: 3A.

• Putere maxima: 36W.

• Protectii integrate: supratensiune, supracurent si scurtcircuit.

• Temperatura de functionare: 0-40°C.

• Temperatura de depozitare: -20-60°C.

• Umiditate ambientala: 0-95%, fara condens.

• Material carcasa: metal.

• Culoare: argintiu.

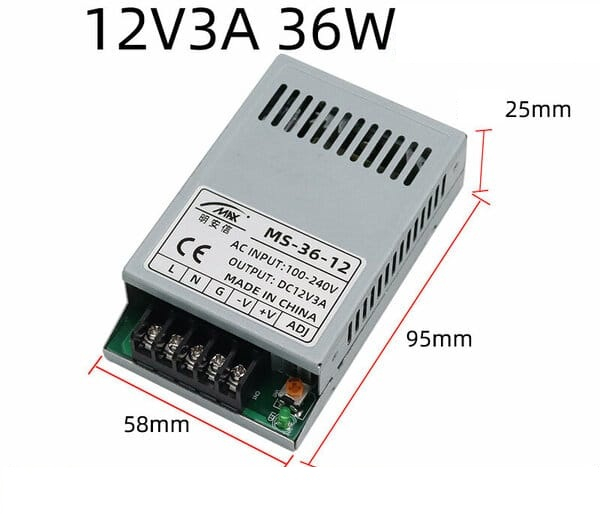

• Dimensiuni: 95x58x25mm.

• Conformitate declarata: CCC, CE si RoHS.

• Conexiuni intrare: borne L, N si impamantare.

• Conexiuni iesire: borne -V si +V.

Continut pachet:

• 1 x sursa de alimentare in comutatie 12V, 3A, 36W.

Instructiuni de montaj:

1. Montajul si conexiunile se realizeaza numai dupa deconectarea alimentarii de la retea.

2. Conductorul de faza se conecteaza la borna L, conductorul neutru la borna N, iar conductorul de protectie la borna marcata cu simbolul de impamantare.

3. Conductorul pozitiv al consumatorului se conecteaza la borna +V, iar conductorul negativ la borna -V.

4. Fixarea conductoarelor si polaritatea iesirii se verifica inainte de alimentarea sursei.

5. Sursa se monteaza pe o suprafata rigida, uscata si neinflamabila, fara obturarea perforatiilor carcasei.

6. Tensiunea de iesire se masoara cu un multimetru inainte de conectarea consumatorului.

Utilizare:

Dupa realizarea corecta a conexiunilor, sursa furnizeaza alimentare continua consumatorului conectat la bornele de iesire. Sarcina trebuie dimensionata astfel incat sa ramana in limitele electrice ale sursei.

Potentiometrul V ADJ permite ajustarea fina a tensiunii de iesire. Reglajul se efectueaza cu monitorizarea permanenta a tensiunii folosind un multimetru, fara depasirea limitei admise de echipamentul alimentat.

Recomandari si precautii:

• Produsul functioneaza cu tensiune periculoasa de retea si trebuie instalat de o persoana calificata.

• Impamantarea carcasei este obligatorie.

• Bornele si componentele interne nu se ating cat timp sursa este alimentata.

• Valorile maxime de curent, putere si temperatura nu trebuie depasite.

• Perforatiile carcasei se mentin libere, iar in jurul sursei se asigura circulatia aerului.

• Sursa nu se utilizeaza in medii umede, cu condens, praf conductiv sau materiale inflamabile.

• Iesirea nu se scurtcircuiteaza, iar polaritatea consumatorului trebuie respectata.

• Produsul se integreaza intr-o carcasa finala adecvata, care impiedica atingerea accidentala a componentelor aflate sub tensiune.

• Sursa nu se utilizeaza direct pentru incarcarea acumulatorilor fara un controler de incarcare compatibil.

Compatibilitate:

• Benzi, module si panouri LED alimentate in curent continuu.

• Sisteme de automatizare si echipamente de control.

• Module electronice proiectate pentru tensiunea de iesire indicata.

• Instalatii in care este necesara o sursa de alimentare cu profil ultra-slim.
