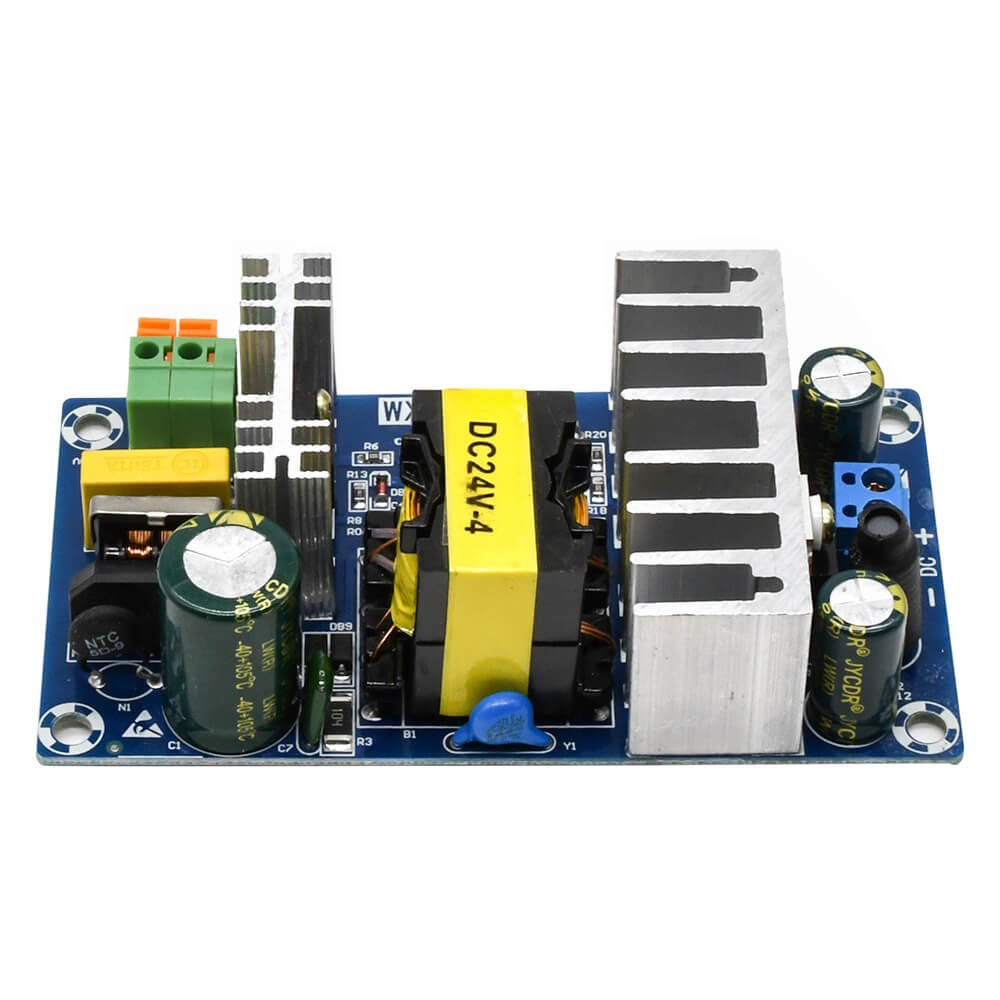

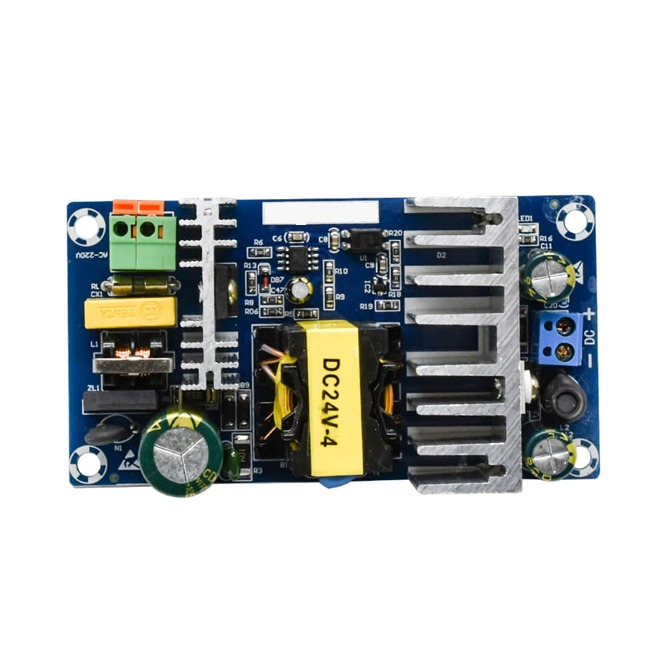

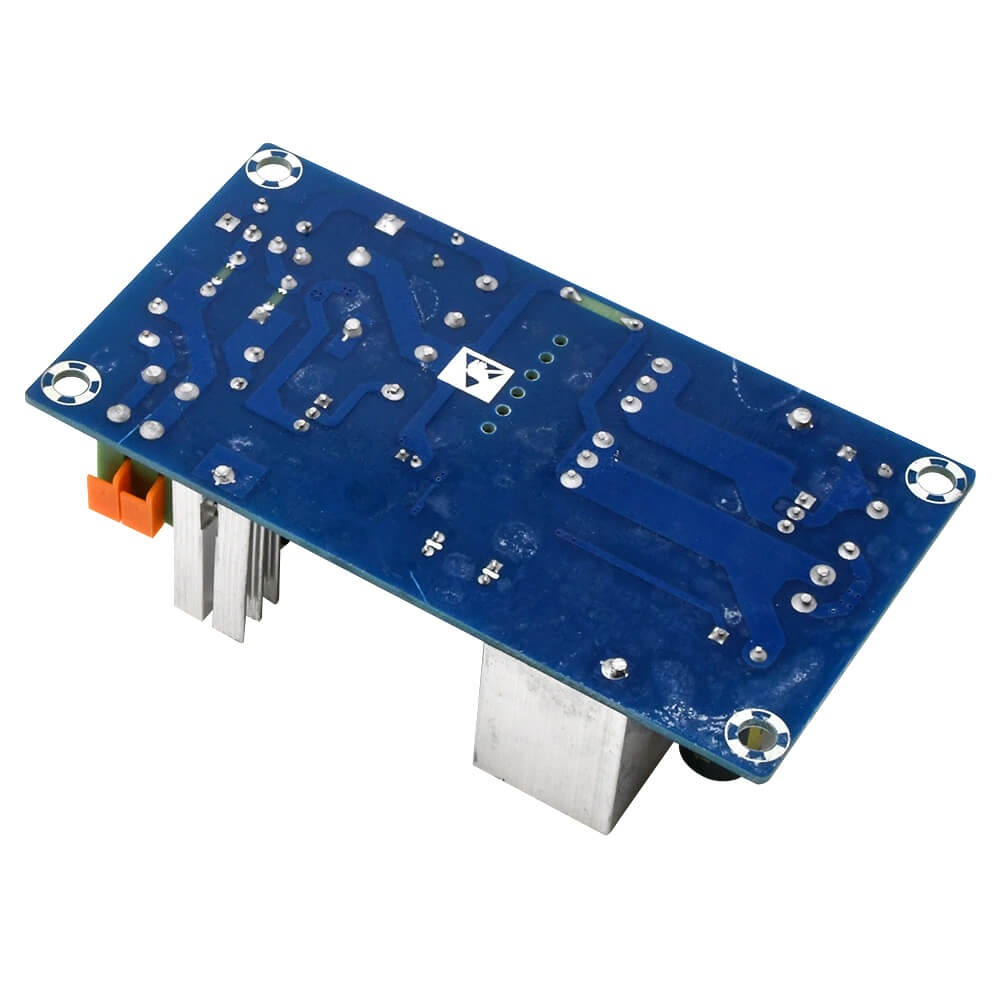

Sursa de alimentare AC-DC XK-2412-24 transforma tensiunea de retea in tensiune continua pentru alimentarea consumatorilor conectati. Este destinata modulelor electronice, controlerelor, automatizarilor si benzilor LED care necesita tensiunea de iesire specificata.

Specificatii tehnice:

• Tip produs: modul sursa de alimentare in comutatie

• Model: XK-2412-24

• Tensiune de intrare: 85–265V AC

• Frecventa de intrare: 50Hz/60Hz

• Tensiune de iesire: 24V DC

• Curent de iesire: 4A

• Putere de iesire declarata: 100W

• Protectii: supratensiune si supracurent

• Dimensiuni placa: 106.5x57mm

• Distanta dintre gaurile de montaj: 98x47mm

Instructiuni de montaj:

1. Cu alimentarea deconectata, se fixeaza modulul intr-o carcasa izolata sau intr-un compartiment protejat, fara acces accidental la conexiunile de retea.

2. Se conecteaza intrarea AC la bornele marcate pe placa.

3. Se conecteaza iesirea DC la consumator, respectand polaritatea indicata prin marcajele + si −.

4. Se verifica fixarea conductoarelor si absenta scurtcircuitelor inainte de alimentare.

Recomandari si precautii:

• Instalarea se realizeaza de personal calificat pentru lucrul cu tensiunea de retea.

• Consumul total al echipamentelor conectate nu trebuie sa depaseasca limita de curent specificata.

• Se asigura ventilatie suficienta in jurul modulului, mai ales la sarcini mari.

• Nu se ating componentele si nu se modifica legaturile cat timp sursa este alimentata.
