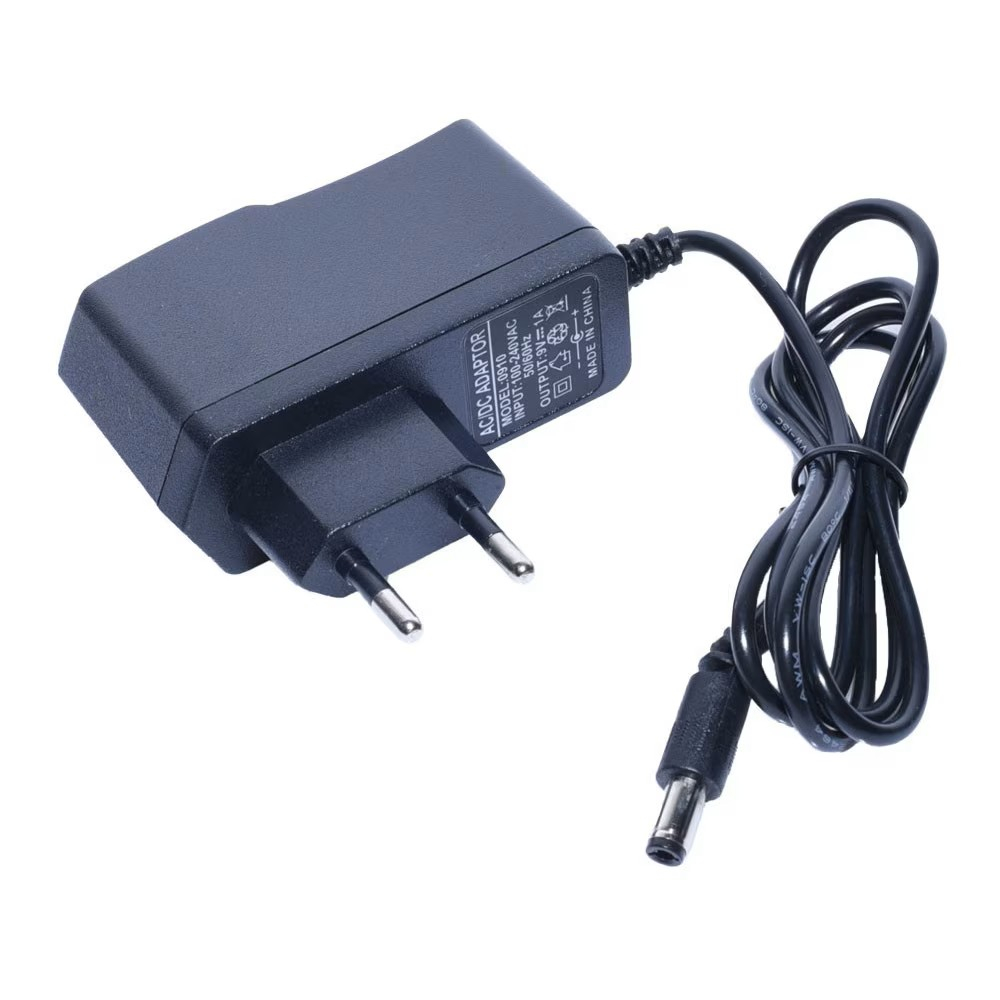

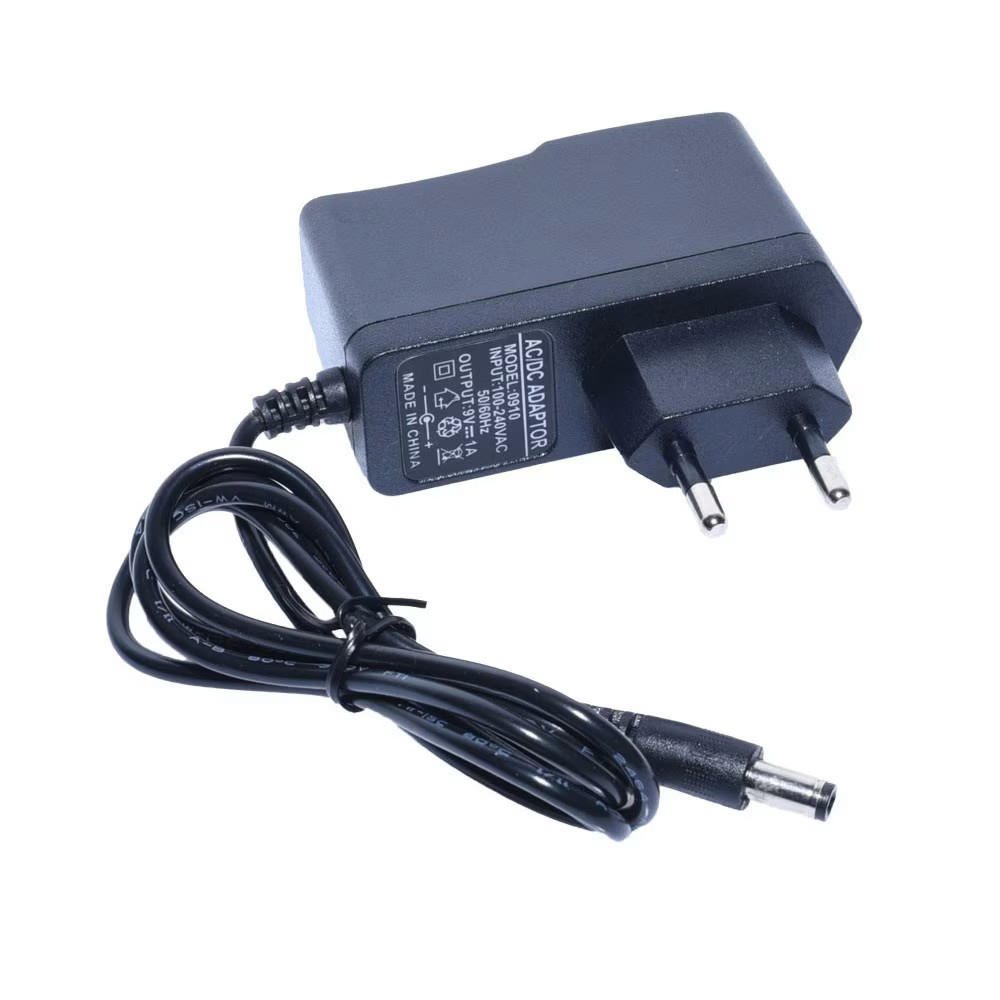

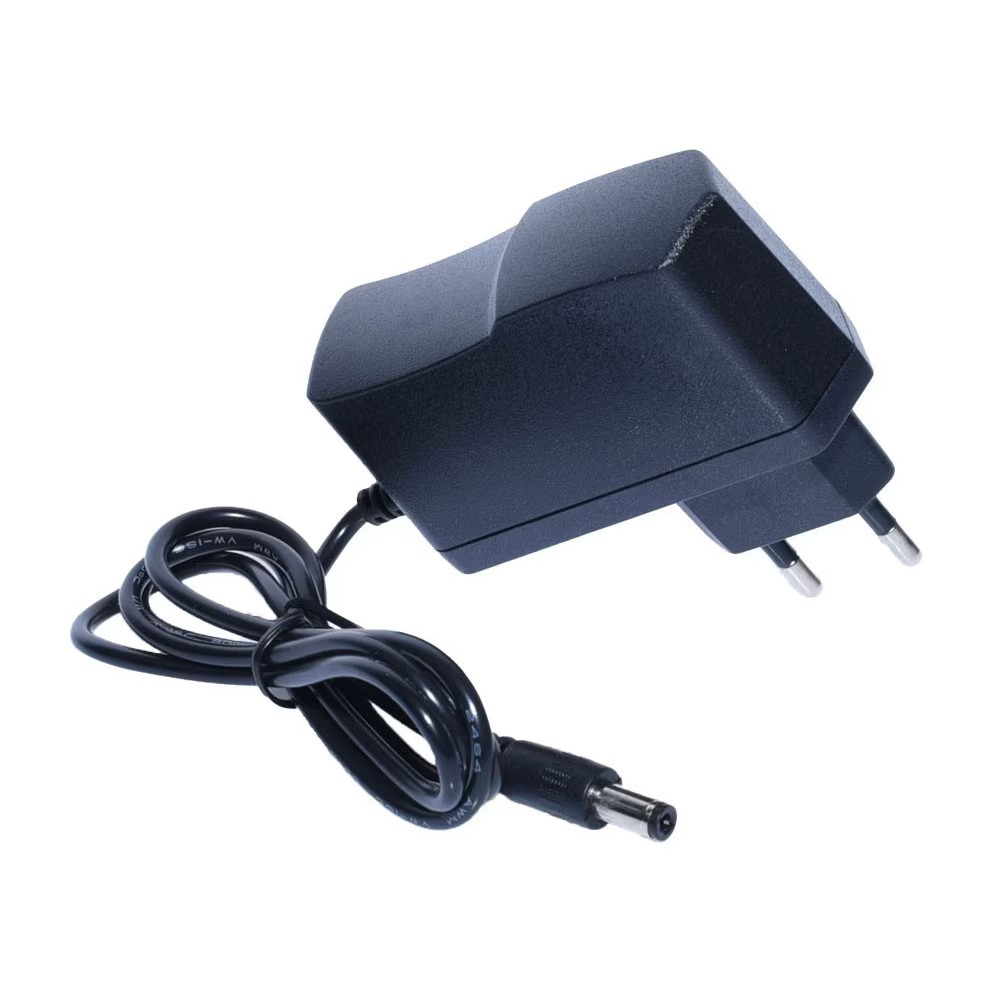

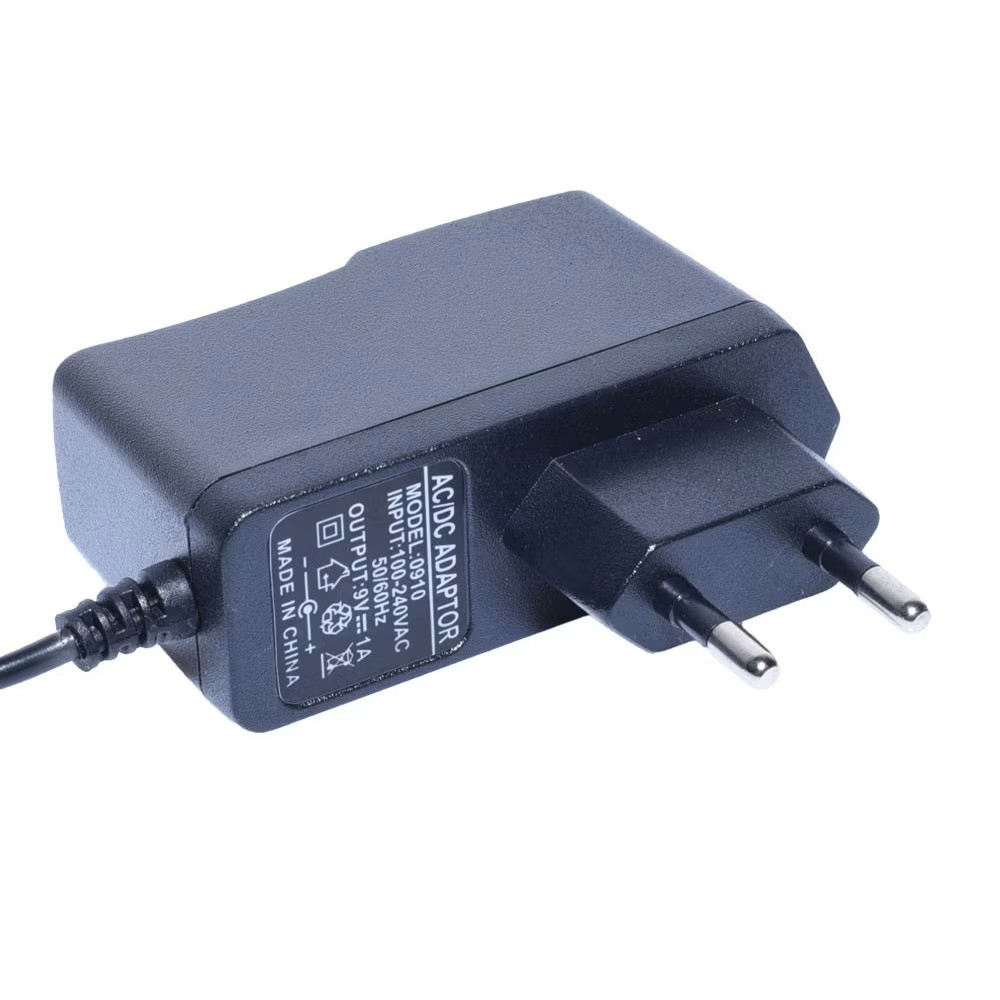

Alimentatorul AC-DC transforma tensiunea de la retea in tensiune continua fixa pentru alimentarea circuitelor electronice compatibile. Indicatorul LED ofera o semnalizare vizuala a alimentarii, utila in timpul utilizarii pe bancul de lucru.

Specificatii tehnice:

• Tensiune de intrare: 100–240V AC

• Frecventa de intrare: 50/60Hz

• Tensiune de iesire: 9V DC

• Curent de iesire: 1A

• Mufa de iesire: DC tata, 5.5x2.1mm

• Polaritate: plus la interior, minus la exterior

• Lungime cablu: 1m

• Dimensiuni: 76x75x26mm

• Tip stecher: EU

Continut pachet:

• 1 alimentator AC-DC

Instructiuni de montaj:

1. Se verifica tensiunea necesara, consumul, polaritatea si dimensiunea conectorului dispozitivului, pentru a confirma corespondenta cu specificatiile alimentatorului.

2. Cu alimentatorul scos din priza, se introduce mufa DC in intrarea de alimentare a dispozitivului, fara fortare.

3. Se conecteaza stecherul la priza, apoi se porneste echipamentul, daca acesta are un comutator propriu.

Utilizare:

Alimentatorul nu necesita reglaje. Curentul absorbit depinde de consumator, astfel incat pot fi alimentate si dispozitive cu un consum mai mic decat capacitatea sursei.

La deconectare, se scoate mai intai stecherul din priza, apoi mufa din dispozitiv, fara tragerea de cablu.

Recomandari si precautii:

• Nu se depaseste curentul disponibil, inclusiv in timpul pornirii echipamentului.

• Nu se aplica tensiunea de iesire direct pe pinii de alimentare 5V sau 3.3V ai placilor de dezvoltare.

• Capacitatea alimentatorului nu reprezinta curentul disponibil prin regulatorul unei placi Arduino; alimentarea perifericelor trebuie sa respecte si limitele placii.

• Nu se scurtcircuiteaza contactele mufei.

• Se utilizeaza in medii uscate, ferite de lichide, fara acoperirea carcasei sau amplasarea langa surse de caldura.

• Nu se utilizeaza cu fire, stecher sau carcasa deteriorate si nu se deschide carcasa.

• Se intrerupe alimentarea daca apar incalzire excesiva, miros neobisnuit sau functionare instabila.

• Nu se foloseste pentru incarcarea directa a acumulatorilor fara un circuit de incarcare adecvat.

Compatibilitate:

• Arduino UNO R3, prin conectorul dedicat pentru alimentare externa.

• Alte placi de dezvoltare si echipamente electronice care indeplinesc cerintele electrice si mecanice de conectare.

Denumirea Arduino nu garanteaza compatibilitatea cu toate placile din aceasta familie; se verifica modelul exact inainte de utilizare.
