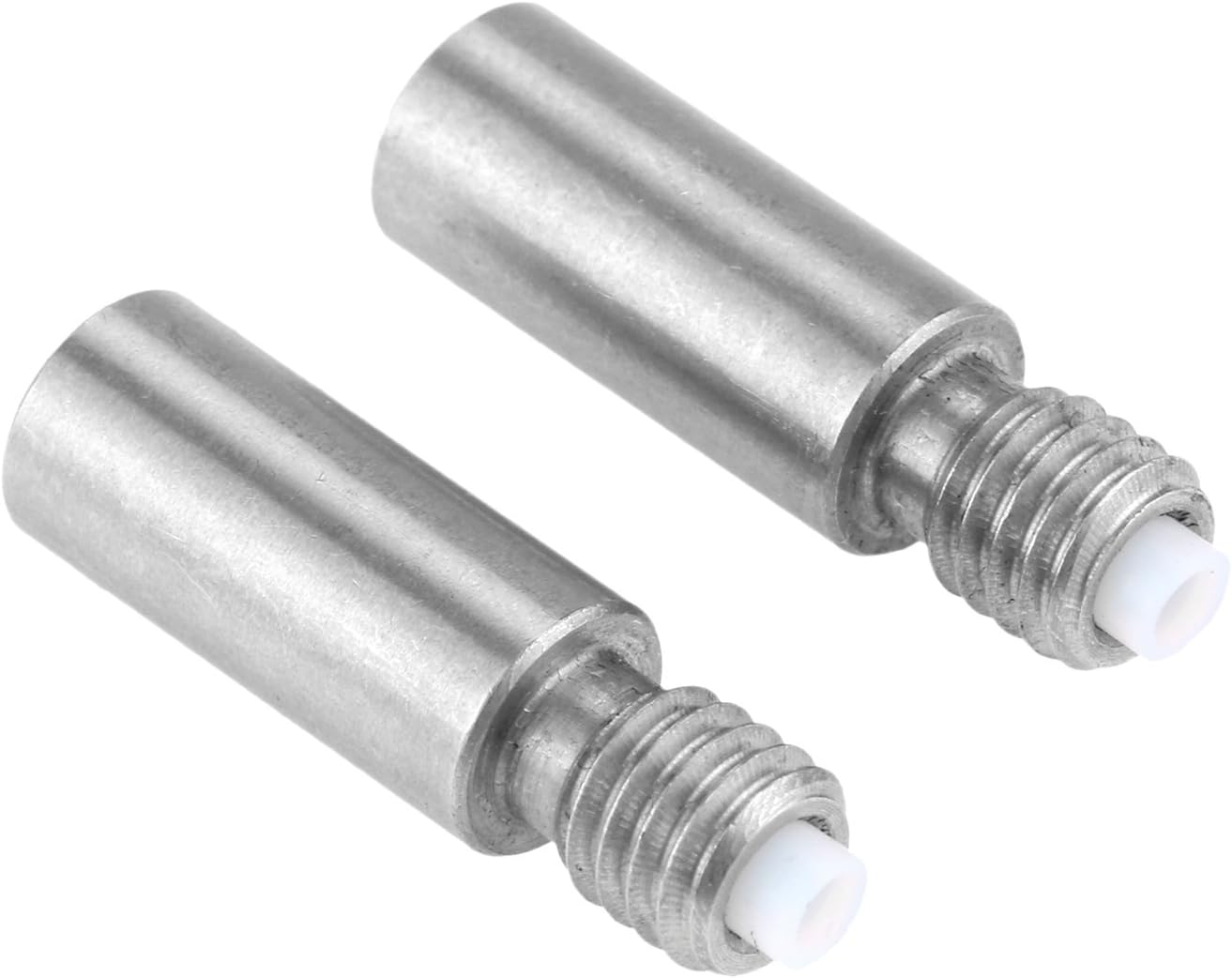

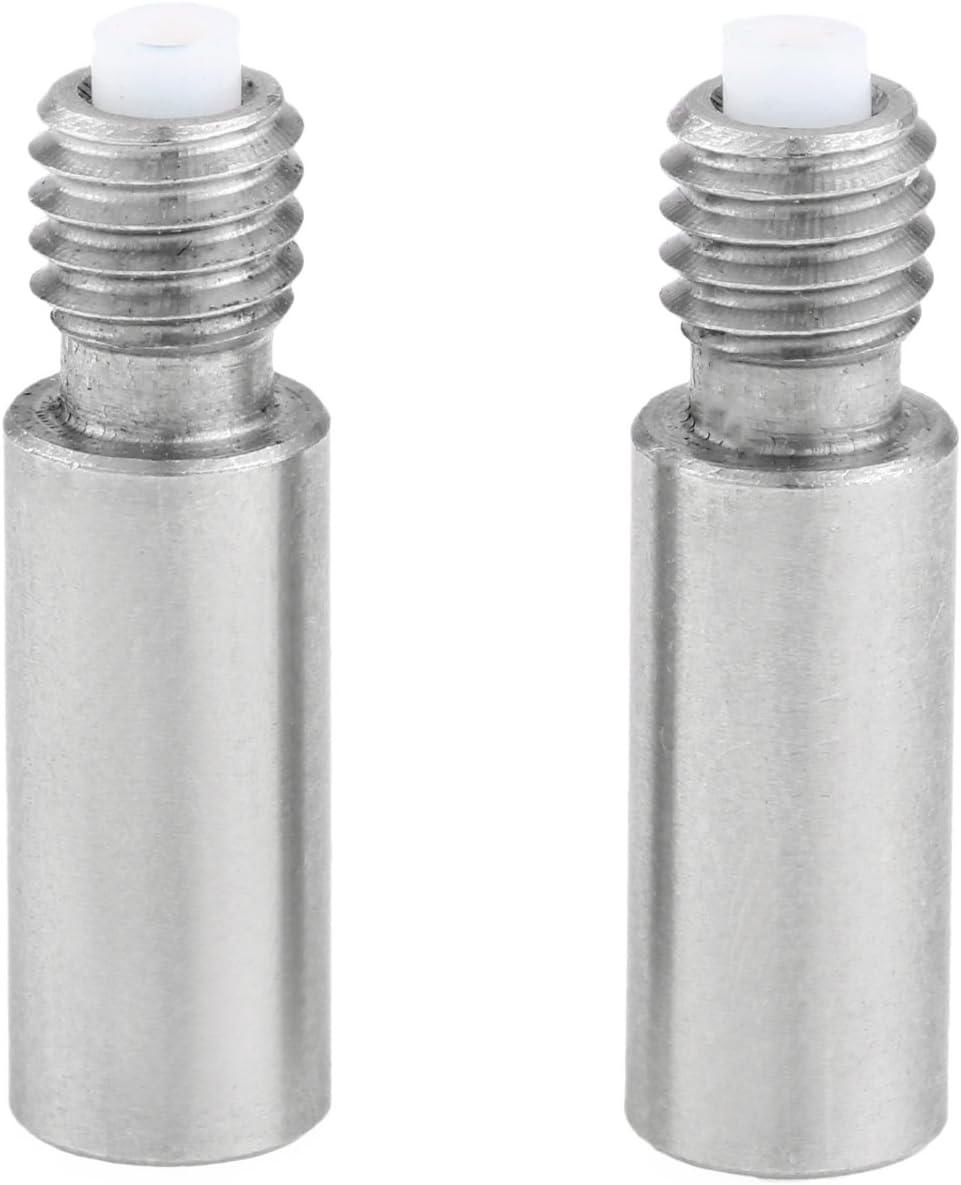

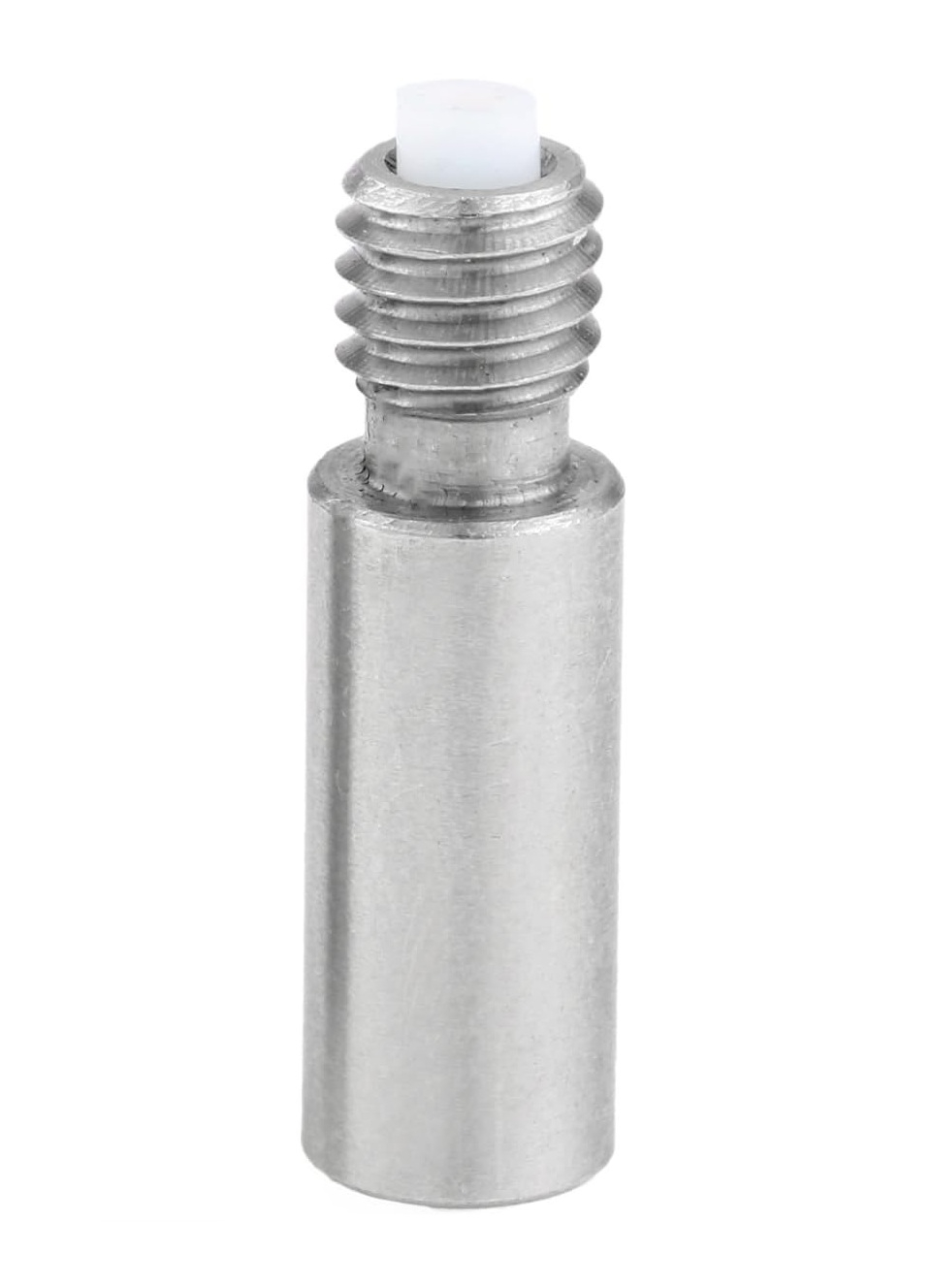

Tija filetata pentru hotend (heatbreak sau gat termic) realizeaza legatura dintre blocul de incalzire si radiator si ghideaza filamentul catre duza. Modelul are un capat cu filet M6 si o portiune cilindrica neteda cu diametrul de 7mm.

Tija este realizata din otel inoxidabil si are lungimea totala de 23mm. Tubul PTFE interior reduce frecarea la deplasarea filamentului de 1.75mm prin ansamblul hotend.

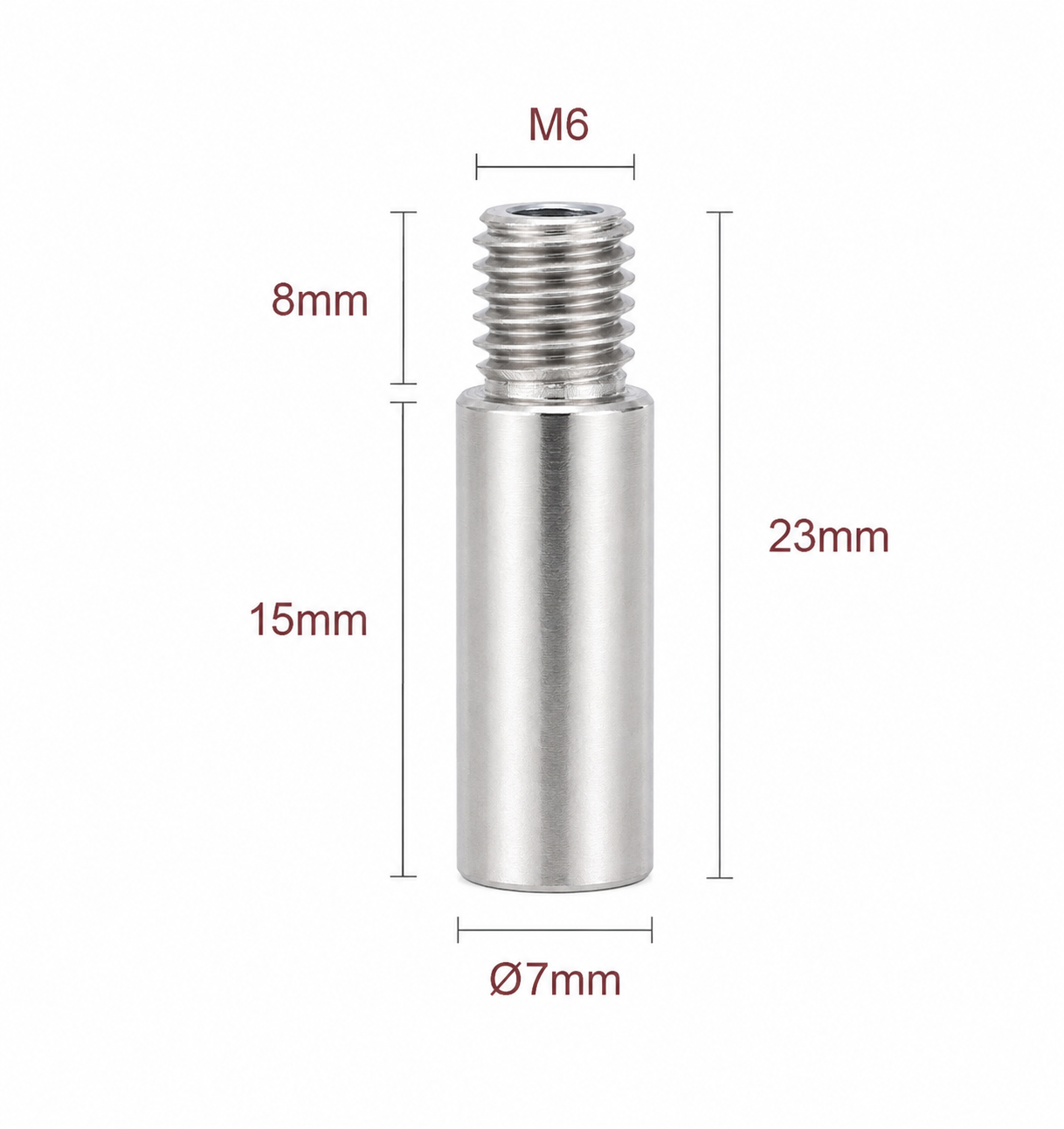

Specificatii tehnice:

• Tip produs: tija pentru hotend / heatbreak
• Filet exterior: M6
• Lungime portiune filetata: 8mm
• Diametru portiune neteda: 7mm
• Lungime portiune neteda: 15mm
• Lungime totala: 23mm
• Material: otel inoxidabil
• Ghidaj interior: tub PTFE
• Diametru filament compatibil: 1.75mm

Instructiuni de montaj / utilizare:

• Opriti imprimanta, deconectati alimentarea si lasati hotendul sa se raceasca.
• Demontati duza si tija existenta conform constructiei hotendului.
• Verificati ca radiatorul sa accepte portiunea neteda cu diametrul de 7mm si lungimea de 15mm.
• Verificati ca tubul PTFE interior sa fie curat, drept si pozitionat corect.
• Insurubati capatul M6 in blocul de incalzire, fara a forta filetul.
• Montati duza astfel incat aceasta sa se etanseze pe capatul tijei, pentru a preveni scurgerile de filament topit.
• Introduceti si fixati portiunea neteda in radiator conform constructiei hotendului.
• Verificati alinierea traseului filamentului si stabilitatea componentelor.
• Realizati strangerea finala conform instructiunilor hotendului.

Compatibilitate:

• Blocuri de incalzire cu filet M6
• Radiatoare cu locas pentru portiune cilindrica de Ø7mm
• Ansambluri hotend compatibile cu o tija cu lungimea de 23mm
• Filament cu diametrul de 1.75mm

Recomandari si precautii:

• Verificati toate dimensiunile tijei existente inainte de comandare.
• Compatibilitatea nu este determinata numai de filetul M6; trebuie verificate lungimea totala, diametrul portiunii netede si sistemul de fixare in radiator.
• Produsul nu este interschimbabil automat cu tijele M6x26mm sau M6/M7x22mm.
• Nu fortati tija intr-un filet sau radiator incompatibil.
• Nu utilizati produsul daca tubul PTFE este deformat, ars sau obstructionat.
• Respectati limitele de temperatura ale tubului PTFE si ale ansamblului hotend.
