Termistorul masoara temperatura prin modificarea rezistentei electrice in functie de temperatura, iar placa de control utilizeaza aceasta variatie pentru monitorizarea si reglarea sistemului de incalzire. Profilul NTC 100K B3950 trebuie selectat corect in firmware pentru obtinerea unor valori coerente.

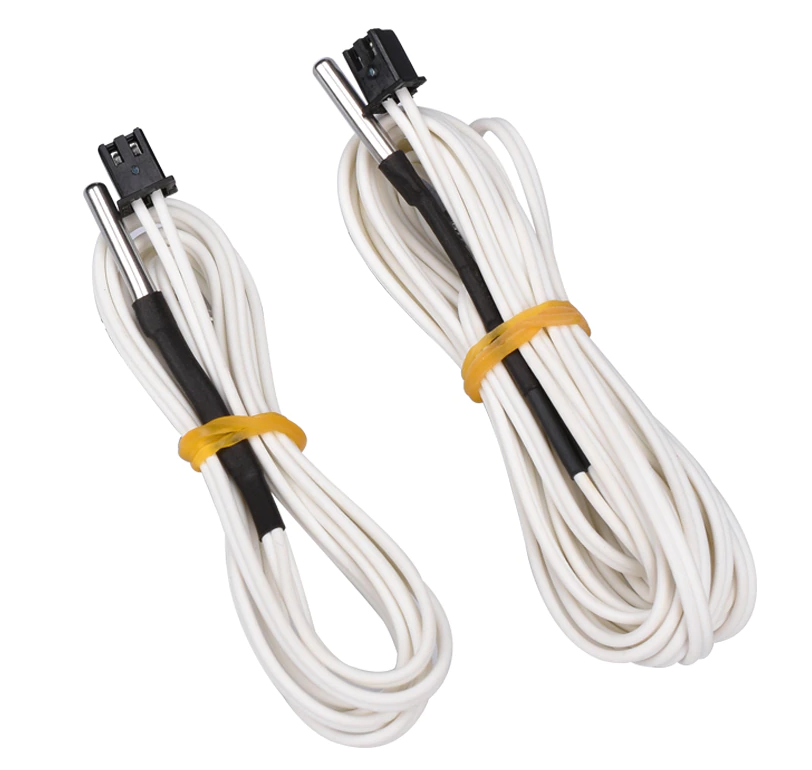

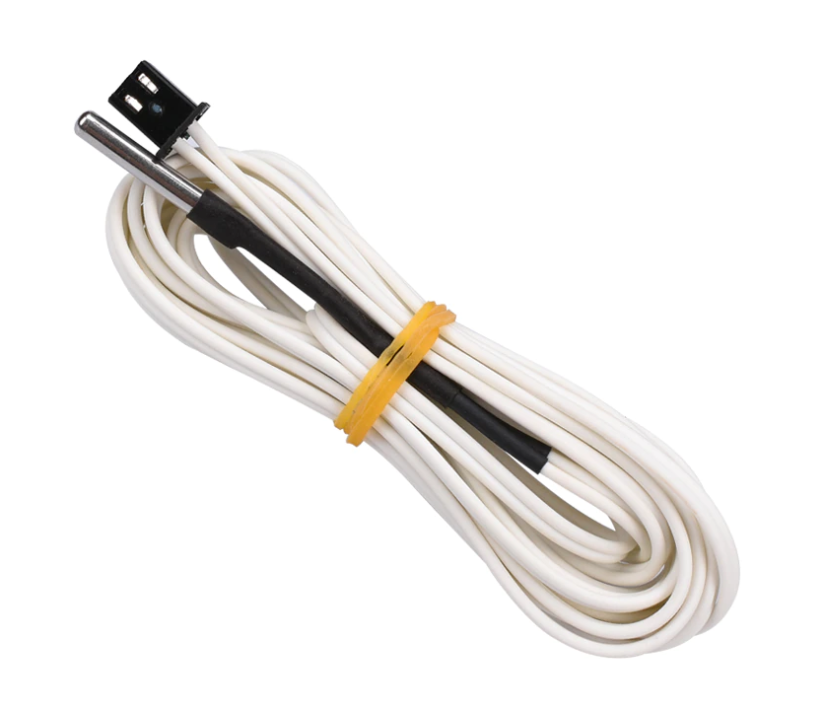

Sonda metalica permite montarea intr-un bloc de incalzire prevazut cu locas compatibil, iar cablul de 1m faciliteaza traseul pana la placa de control.

Caracteristici principale:

• Permite monitorizarea temperaturii hotend-ului sau a altui ansamblu de incalzire compatibil.
• Elementul NTC prezinta scaderea rezistentei electrice odata cu cresterea temperaturii.
• Sonda metalica asigura contactul termic cu zona masurata.
• Cablul permite pozitionarea senzorului in ansamblul mobil al capului de printare.
• Conectorul cu 2 pini permite conectarea la placile de control prevazute cu intrare compatibila.

Specificatii tehnice:

• Tip produs: senzor de temperatura / termistor.
• Model: HT-NTC100K.
• Tip termistor: NTC.
• Element termistor: MJB2.
• Rezistenta nominala: 100kΩ la 25°C.
• Toleranta rezistentei: ±1%.
• Coeficient B: B25/50 = 3950K.
• Toleranta coeficientului B: ±1%.
• Interval temperatura de lucru: -50...+260°C.
• Rezistenta de izolatie: minimum 50MΩ la 500V DC.
• Lungime cablu: 1m.
• Conector: XH2.54, 2 pini, pas 2.54mm.
• Tip sonda: metalica.

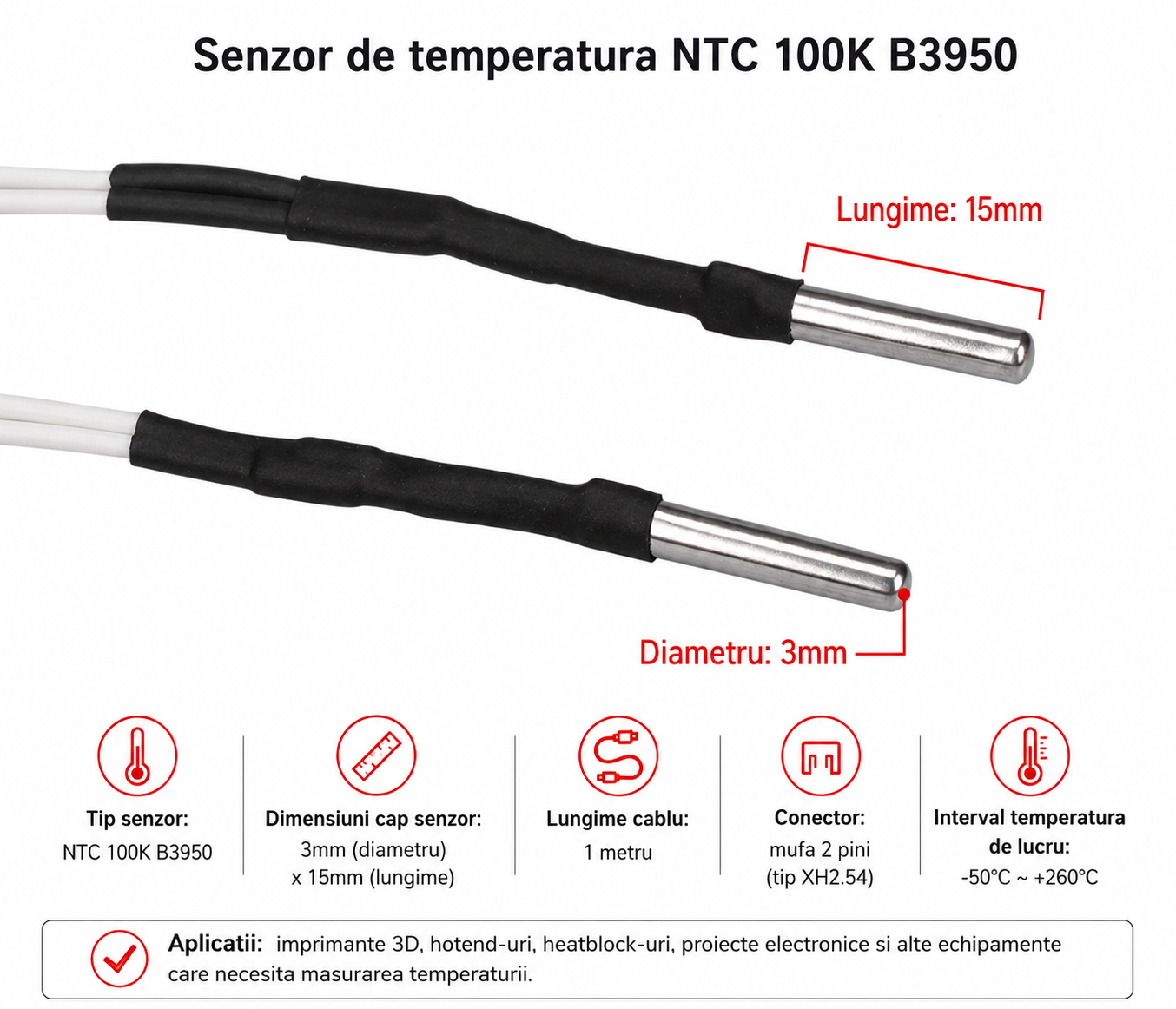

• Dimensiuni sonda: 3x15mm.

Instructiuni de montaj:

1. Imprimanta se opreste, se deconecteaza de la alimentare si se lasa sa se raceasca complet.
2. Sonda metalica se introduce in locasul compatibil al blocului de incalzire.
3. Sonda se fixeaza cu elementul prevazut de blocul de incalzire, fara strivirea sau deformarea carcasei metalice.
4. Cablul se pozitioneaza la distanta de cartusul de incalzire, muchii ascutite si componente mobile.
5. Conectorul XH2.54 se introduce in intrarea pentru termistor a placii de control. Termistorul NTC nu necesita respectarea polaritatii.
6. Inaintea incalzirii se verifica afisarea unei temperaturi apropiate de temperatura ambientala.

Utilizare:

Firmware-ul placii de control trebuie configurat pentru un termistor NTC 100K B3950 compatibil. Dupa inlocuirea senzorului se verifica temperatura afisata, se testeaza incalzirea progresiv si se recomanda recalibrarea controlului PID al hotend-ului.

Recomandari si precautii:

• Temperatura de lucru nu trebuie sa depaseasca +260°C.
• Senzorul se conecteaza numai la intrarea dedicata termistorului, nu la iesirea pentru cartusul de incalzire.
• Sonda si cablul nu se monteaza sub tensiune mecanica si nu se forteaza in locas.
• Cablul si conectorul nu trebuie sa intre in contact direct cu blocul de incalzire.
• Incalzirea se opreste imediat daca temperatura afisata este instabila, nerealista sau nu creste controlat.

Compatibilitate:

• Placi de control configurabile pentru senzori NTC 100K B3950.
• Intrari pentru termistor cu conector XH2.54 cu 2 pini si pas de 2.54mm.
• Blocuri de incalzire prevazute cu locas compatibil pentru sonda metalica de 3x15mm.
