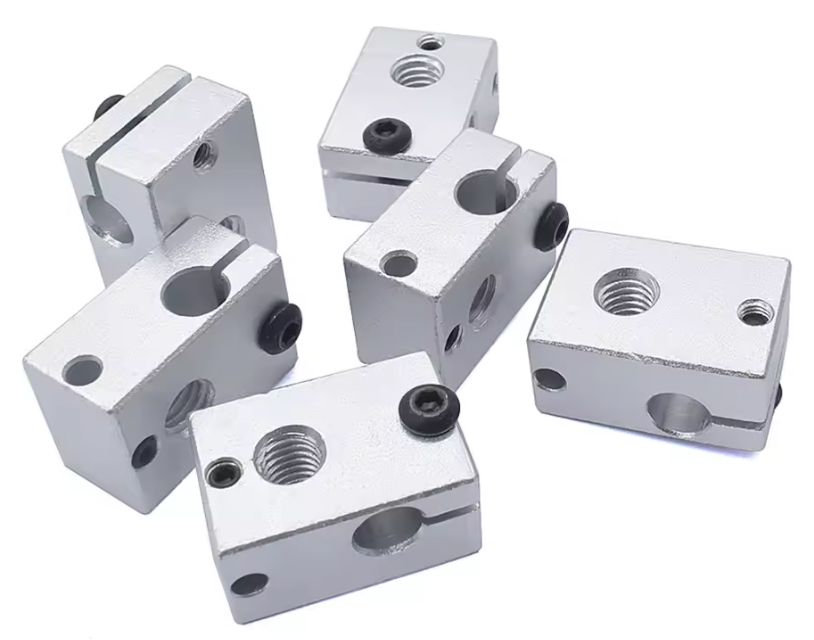

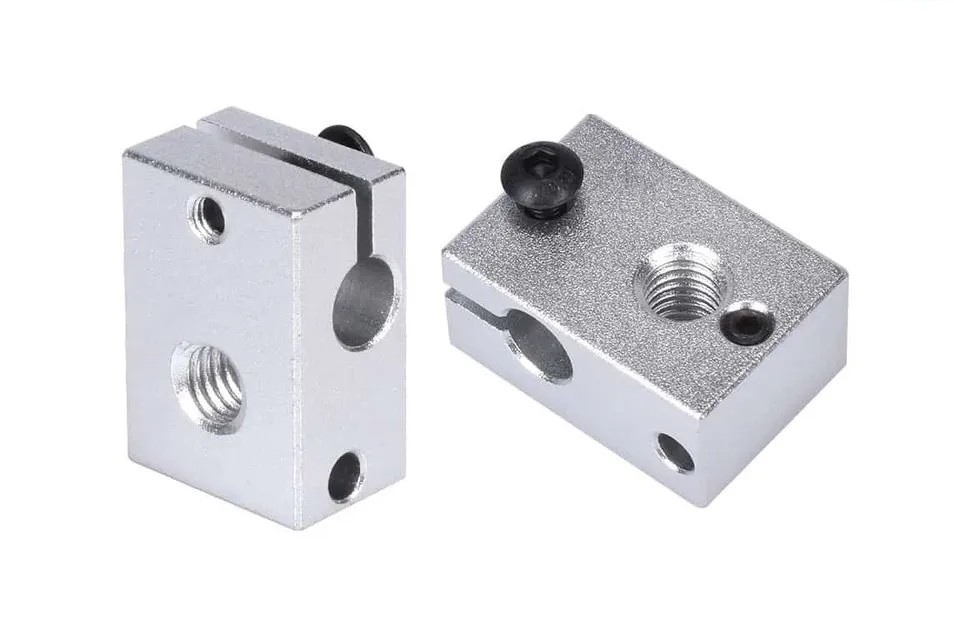

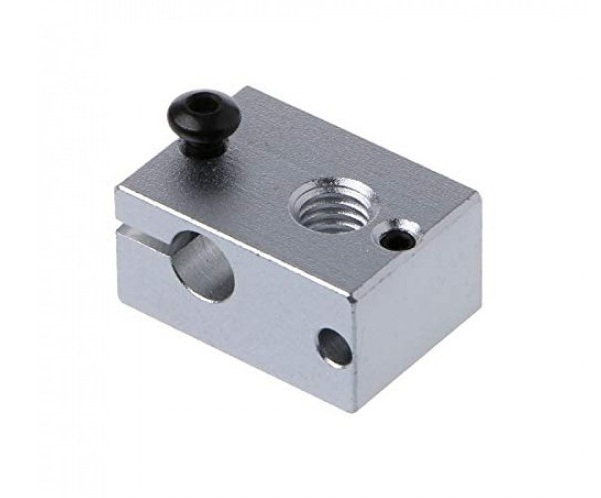

Blocul de incalzire V6 upgrade este componenta hotendului care sustine cartusul de incalzire, senzorul de temperatura, duza si tija heatbreak, asigurand transferul caldurii catre zona de topire a filamentului.

Blocul este realizat din aluminiu, are dimensiuni de 23x16x12mm si finisaj argintiu. Filetul principal M6 permite montarea duzei si a tijei heatbreak compatibile.

Aceasta varianta dispune de un orificiu de 6mm pentru cartusul de incalzire si un orificiu de 3mm pentru senzorul de temperatura tip cartus. Filetul M3 permite fixarea senzorului in bloc.

Fata de blocul V6 de 20x16x12mm, aceasta varianta are lungimea de 23mm si necesita verificarea compatibilitatii cu hotendul si protectia din silicon utilizata.

Specificatii tehnice:

• Tip produs: bloc de incalzire pentru hotend
• Model: V6 upgrade
• Material: aluminiu
• Culoare: argintiu
• Dimensiuni: 23x16x12mm
• Filet pentru duza si tija heatbreak: M6
• Diametru orificiu cartus de incalzire: 6mm
• Diametru orificiu senzor de temperatura: 3mm
• Filet pentru fixarea senzorului: M3
• Tip senzor compatibil mecanic: senzor tip cartus de 3mm

Compatibilitate:

• Hotenduri de tip V6 care utilizeaza un bloc de 23x16x12mm
• Ansambluri de tip J-head cu aceeasi configuratie
• Duze cu filet M6
• Tije heatbreak cu filet exterior M6 in zona de montare
• Cartuse de incalzire cu diametrul de 6mm
• Senzori de temperatura tip cartus cu diametrul de 3mm
• Protectii din silicon proiectate pentru blocuri V6 de 23x16x12mm

Compatibilitatea mecanica cu un senzor PT100 nu garanteaza compatibilitatea electrica a acestuia cu placa imprimantei. Verificati placa de control, interfata si configurarea firmware-ului inainte de utilizarea unui senzor PT100.

Instructiuni de montaj / utilizare:

• Opriti imprimanta si deconectati alimentarea inainte de montaj.
• Asteptati racirea completa a hotendului inainte de manipulare.
• Comparati dimensiunile si pozitionarea orificiilor cu blocul original.
• Montati duza si tija heatbreak in orificiul filetat M6.
• Asigurati-va ca duza se etanseaza pe tija heatbreak, nu direct pe suprafata blocului.
• Introduceti complet cartusul de incalzire in orificiul de 6mm.
• Introduceti senzorul de temperatura in orificiul de 3mm.
• Fixati senzorul cu surubul M3 fara a-l deforma sau deteriora.
• Pozitionati cablurile astfel incat sa nu intre in contact cu blocul incalzit sau cu piesele mobile.
• Efectuati strangerea finala a duzei la cald, conform instructiunilor producatorului hotendului.
• Verificati citirea corecta a temperaturii inainte de activarea incalzirii.
• Efectuati calibrarea PID dupa inlocuirea blocului sau a senzorului.
• Nu incalziti blocul fara senzorul de temperatura conectat si configurat corect.

Continut pachet:

• 1 x bloc de incalzire V6 upgrade din aluminiu, 23x16x12mm
