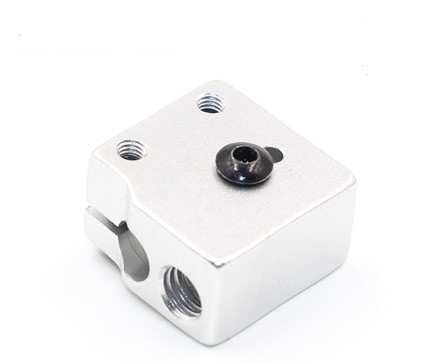

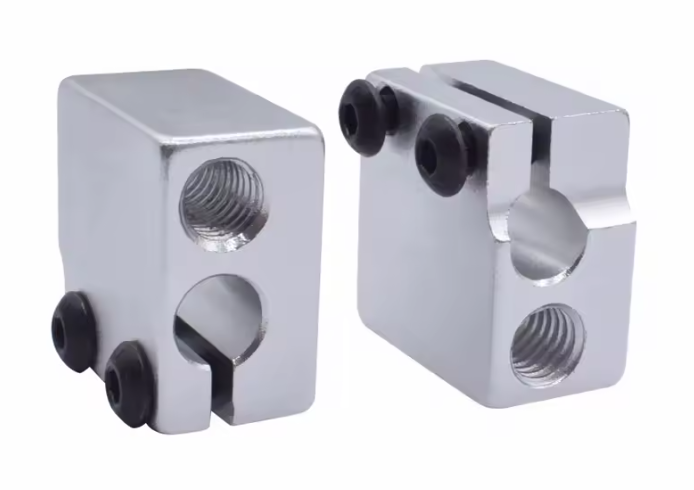

Blocul de incalzire Volcano este componenta hotendului care sustine cartusul de incalzire, senzorul de temperatura, duza si tija heatbreak, asigurand transferul caldurii catre zona de topire a filamentului.

Este realizat din aliaj de aluminiu si are dimensiuni nominale de 20x20x12mm. Configuratia de tip Volcano utilizeaza un bloc mai inalt si duze Volcano dedicate, pentru realizarea unei zone de topire mai lungi fata de hotendurile V6 standard.

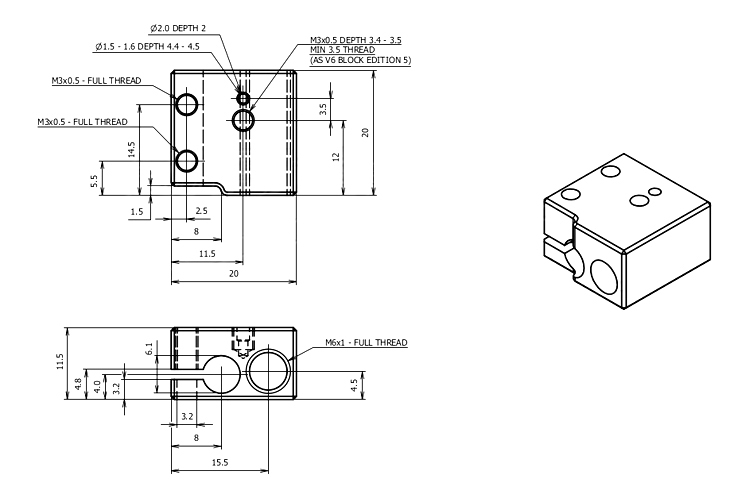

Blocul dispune de filet M6 pentru montarea duzei si a tijei heatbreak, orificiu cu diametrul de 6mm pentru cartusul de incalzire si sistem de prindere pentru senzorul de temperatura. Surubul de fixare M3 este inclus.

Specificatii tehnice:

• Tip produs: bloc de incalzire pentru hotend
• Configuratie: Volcano
• Material: aliaj de aluminiu
• Dimensiuni nominale: 20x20x12mm
• Grosime indicata de furnizor: 11.6mm
• Filet pentru duza si tija heatbreak: M6
• Diametru orificiu cartus de incalzire: 6mm
• Prindere senzor de temperatura: M3
• Surub de fixare: M3
• Temperatura maxima de lucru declarata: 280°C

Compatibilitate:

• Hotenduri si capete de printare de tip Volcano
• Duze Volcano cu filet M6
• Tije heatbreak cu filet M6
• Cartuse de incalzire cu diametrul de 6mm
• Senzori de temperatura compatibili cu sistemul de prindere al blocului

Verificati dimensiunile, pozitionarea orificiilor si tipul senzorului de temperatura al hotendului inainte de montaj.

Instructiuni de montaj / utilizare:

• Opriti imprimanta si deconectati alimentarea inainte de montaj.
• Asteptati racirea completa a hotendului inainte de manipulare.
• Montati duza Volcano si tija heatbreak in orificiul filetat M6.
• Introduceti complet cartusul de incalzire in orificiul de 6mm.
• Fixati cartusul fara a deteriora carcasa sau cablurile acestuia.
• Montati senzorul de temperatura in locasul dedicat si fixati-l cu surubul M3.
• Nu strangeti excesiv surubul senzorului, deoarece acesta poate fi deteriorat.
• Pozitionati cablurile astfel incat sa nu intre in contact cu blocul incalzit sau cu piesele mobile.
• Efectuati strangerea la cald a duzei conform instructiunilor producatorului hotendului, pentru prevenirea scurgerilor de filament.
• Dupa montaj, verificati citirea corecta a temperaturii inainte de activarea incalzirii.
• Efectuati calibrarea PID daca blocul inlocuieste o componenta cu alte caracteristici termice.
• Nu incalziti blocul fara senzorul de temperatura conectat si configurat corect.

Continut pachet:

• 1 x bloc de incalzire Volcano din aluminiu
• 1 x surub de fixare M3
