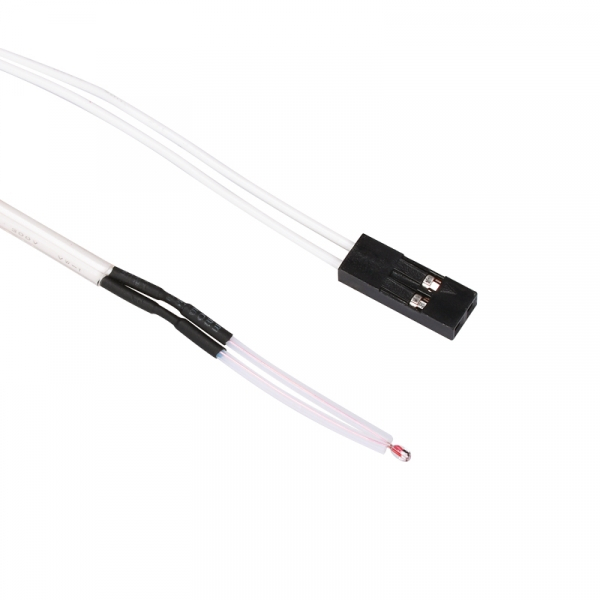

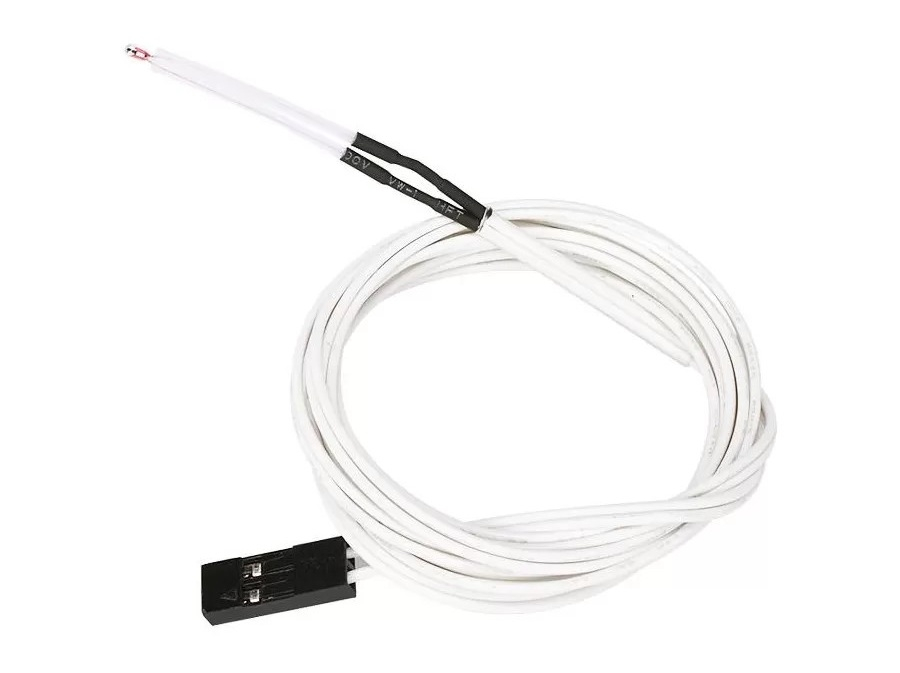

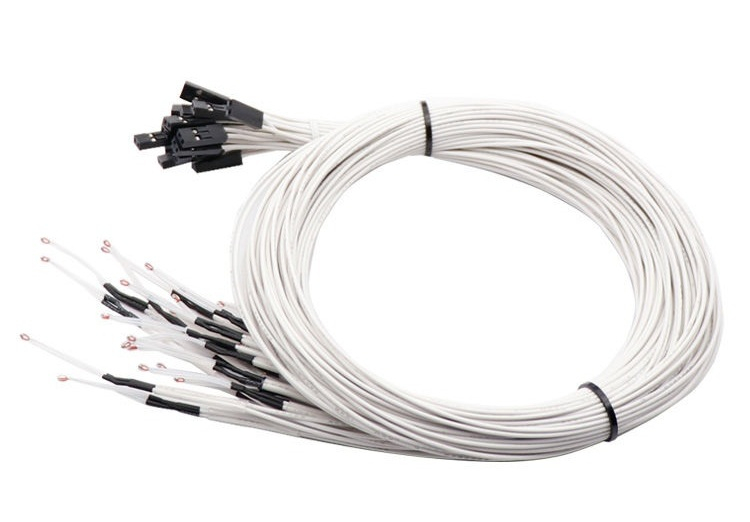

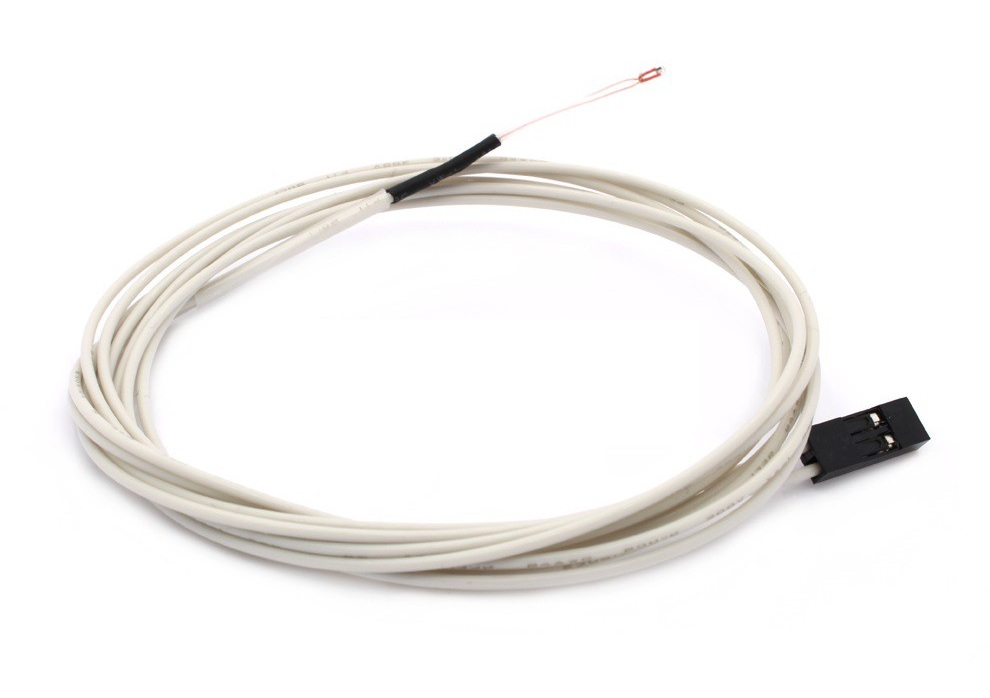

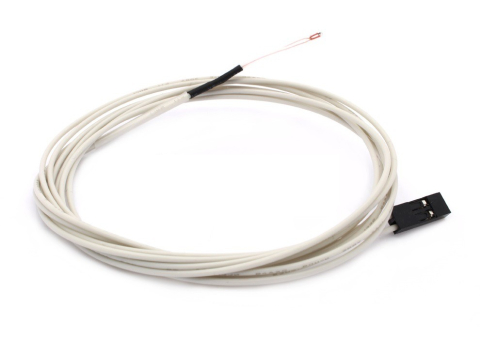

Termistorul NTC 100K B3950 este un senzor rezistiv pentru monitorizarea temperaturii in imprimante 3D si alte sisteme de control termic. Cablul de 1m si conectorul Dupont permit conectarea la placile de control prevazute cu o intrare compatibila.

Rezistenta senzorului scade odata cu cresterea temperaturii, iar interpretarea corecta a valorilor necesita configurarea firmware-ului pentru parametrii R25=100kΩ si B25/50=3950K.

Specificatii tehnice:

• Tip senzor: termistor NTC.
• Rezistenta nominala la 25°C: 100kΩ.
• Toleranta rezistentei la 25°C: ±1%.
• Constanta B25/50: 3950K.
• Toleranta constantei B: ±1%.
• Interval de temperatura: -40°C pana la 300°C.
• Putere nominala maxima: 45mW.
• Coeficient de temperatura al rezistentei: -2% pana la -5%/°C.
• Lungime cablu: 1m.
• Tip conector: Dupont.

Instructiuni de montaj / utilizare:

• Deconectati imprimanta 3D de la alimentare inaintea montajului.
• Verificati compatibilitatea conectorului si a intrarii pentru termistor de pe placa de control.
• Fixati elementul sensibil in locasul hotendului sau al patului incalzit, fara sa il striviti sau deteriorati.
• Pozitionati cablul la distanta de componentele mobile, marginile ascutite si sursele directe de caldura.
• Conectati senzorul exclusiv la intrarea pentru termistor; acesta nu are polaritate.
• Configurati firmware-ul pentru un termistor NTC 100K B3950.
• Verificati afisarea unei temperaturi apropiate de temperatura ambientala inainte de pornirea incalzirii.
• Incalziti progresiv si urmariti stabilitatea temperaturii afisate.
• Montajul si configurarea trebuie efectuate de o persoana competenta.

Recomandari si precautii:

• Nu utilizati termistorul in afara intervalului de -40°C pana la 300°C.
• Nu conectati senzorul la iesirea pentru cartusul de incalzire sau direct la o sursa de alimentare.
• Nu indoiti, tensionati sau deteriorati cablul in apropierea elementului sensibil.
• Nu permiteti contactul cablului cu duza sau cu alte suprafete care ii pot deteriora izolatia.
• Nu porniti incalzirea daca temperatura afisata este absenta, instabila sau nerealista.
• Activati protectia impotriva incalzirii necontrolate din firmware.
• Inlocuiti senzorul daca elementul sensibil, cablul sau conectorul sunt deteriorate.

Compatibilitate:

• Placi de control cu intrare pentru termistor NTC 100K.
• Firmware configurabil pentru constanta B3950.
• Hotenduri si paturi incalzite cu sistem de fixare compatibil.
• Conectarea directa depinde de configuratia si dimensiunea conectorului Dupont existent.
