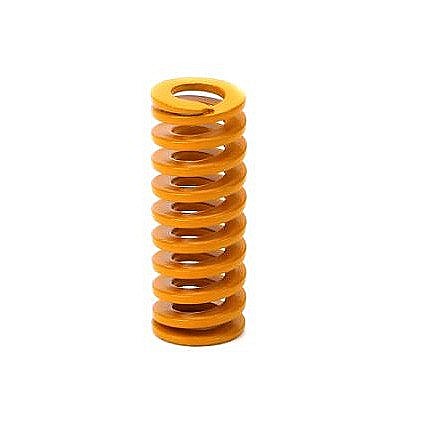

Arcurile pentru patul incalzit sunt componente de compresie montate intre suportul mobil si patul imprimantei 3D, avand rolul de a mentine tensiunea necesara reglajului mecanic. Acestea permit ajustarea pozitiei patului prin intermediul suruburilor si piulitelor de nivelare.

Dimensiunea de 10x25mm trebuie verificata inaintea montajului, deoarece imprimantele 3D pot utiliza arcuri cu lungimi si diametre diferite.

Specificatii tehnice:

• Tip produs: arcuri de compresie pentru pat incalzit.

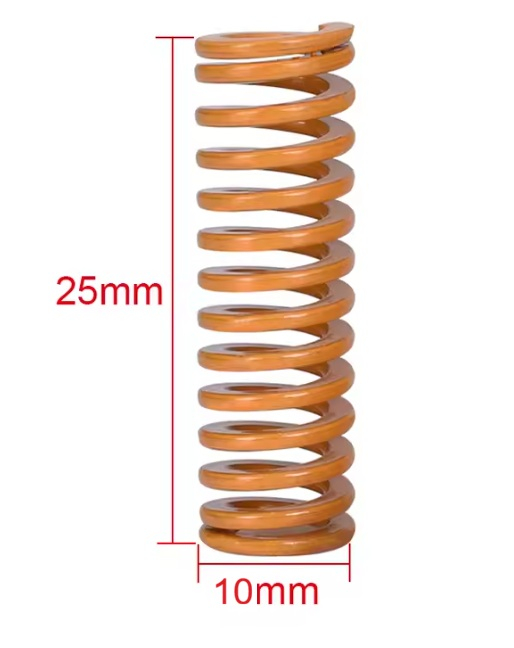

• Lungime libera: 25mm.
• Diametru exterior: 10mm.
• Diametru interior: 6mm.
• Culoare: galben.
• Aplicatie: fixarea si reglarea patului incalzit.
• Compatibilitate indicata: CR-10 si CR-10S.

Continut pachet:

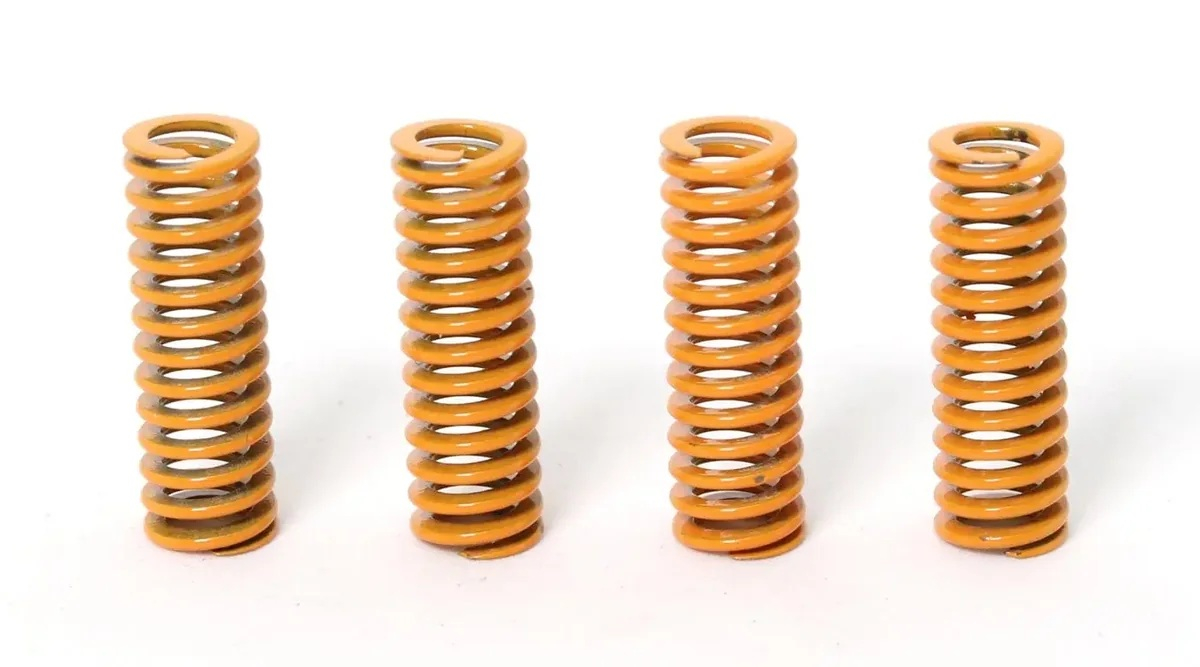

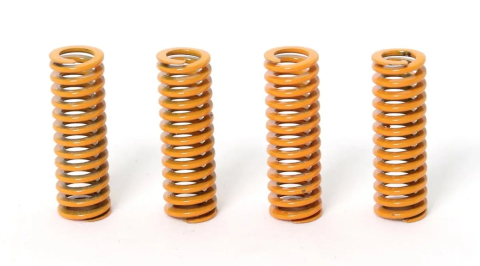

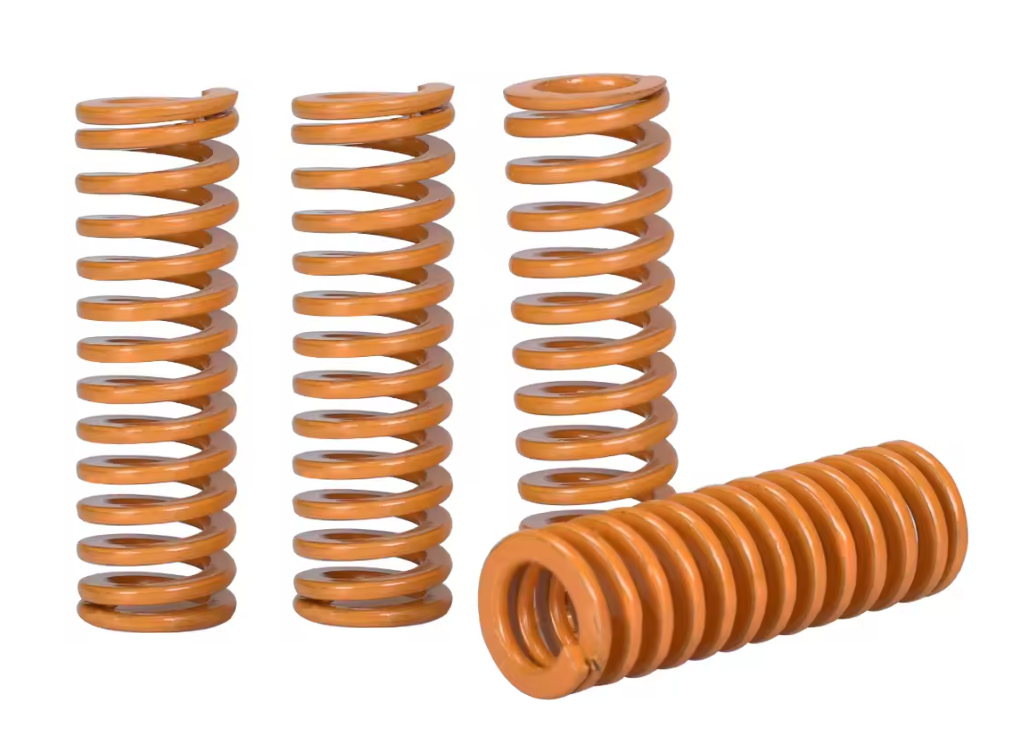

• 4 x arc galben pentru pat incalzit, 10x25mm.

Instructiuni de montaj / utilizare:

• Opriti imprimanta 3D, deconectati alimentarea si asteptati racirea completa a patului.
• Sustineti patul si desfaceti treptat piulitele de reglare, evitand tensionarea cablurilor electrice.
• Indepartati arcurile existente si verificati starea suruburilor de fixare.
• Montati cate un arc intre suportul mobil si patul incalzit, pe fiecare surub de reglare.
• Strangeti alternativ piulitele pana cand toate cele patru arcuri sunt comprimate uniform.
• Verificati miscarea libera a patului si distanta fata de duza.
• Efectuati nivelarea manuala sau procedura de calibrare utilizata de imprimanta.
• Montajul si reglajele trebuie realizate de o persoana competenta.

Recomandari si precautii:

• Nu comprimati complet arcurile, deoarece trebuie pastrata o cursa pentru reglarea patului.
• Nu strangeti o singura piulita complet inaintea celorlalte.
• Verificati ca suruburile si arcurile sa ramana verticale dupa reglare.
• Repetati nivelarea patului dupa inlocuirea arcurilor.
• Inlocuiti arcurile daca prezinta deformari sau nu mai mentin reglajul.

Compatibilitate:

• Imprimante 3D CR-10.
• Imprimante 3D CR-10S.
• Paturi incalzite care utilizeaza patru arcuri de 10x25mm, cu diametrul interior de 6mm.
