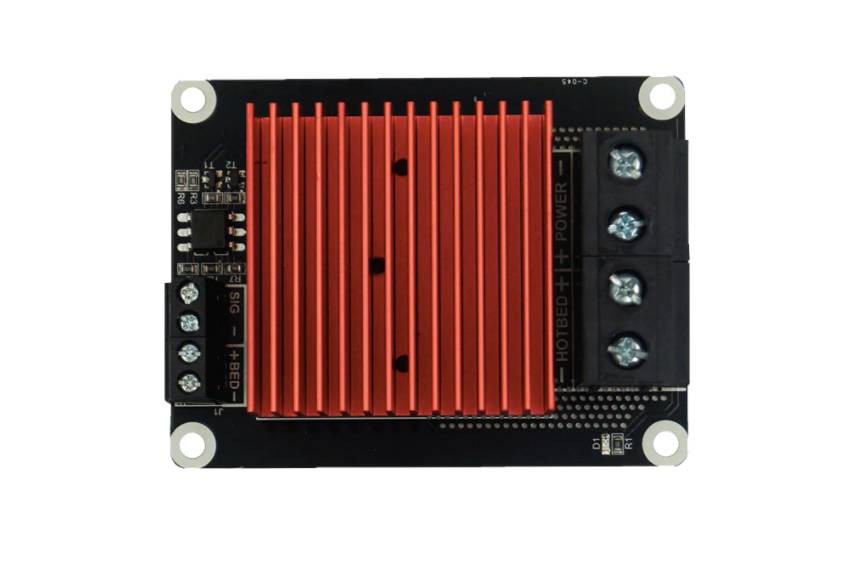

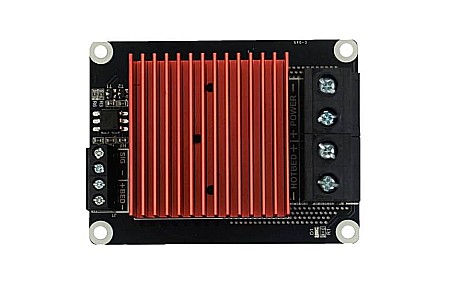

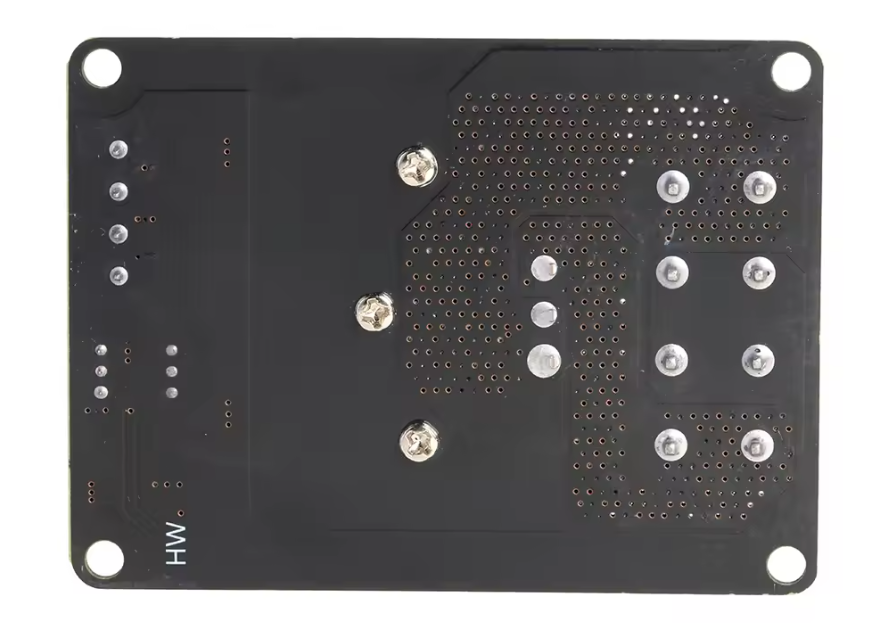

Modulul MOSFET MKS HW-300 include o gama completa de functionalitati care ii asigura performante superioare. El separa circuitul de putere al patului incalzit de iesirea placii de control, reducand curentul care traverseaza conectorul acesteia. Fiecare unitate este testata functional, iar MOSFET-ul utilizat are un curent maxim declarat de 280A la nivelul componentei; aceasta valoare nu reprezinta curentul admis al modulului complet, limitat la 30A.

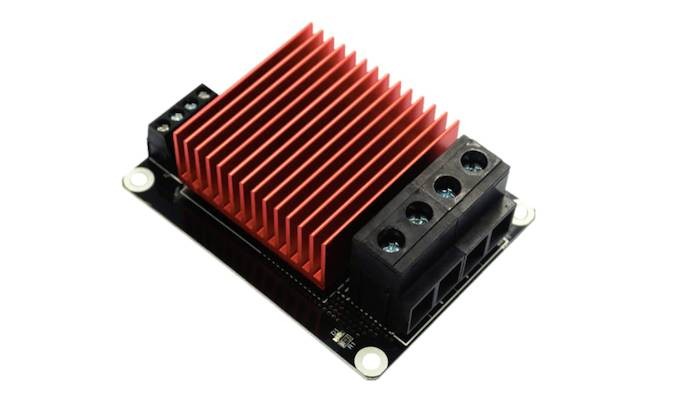

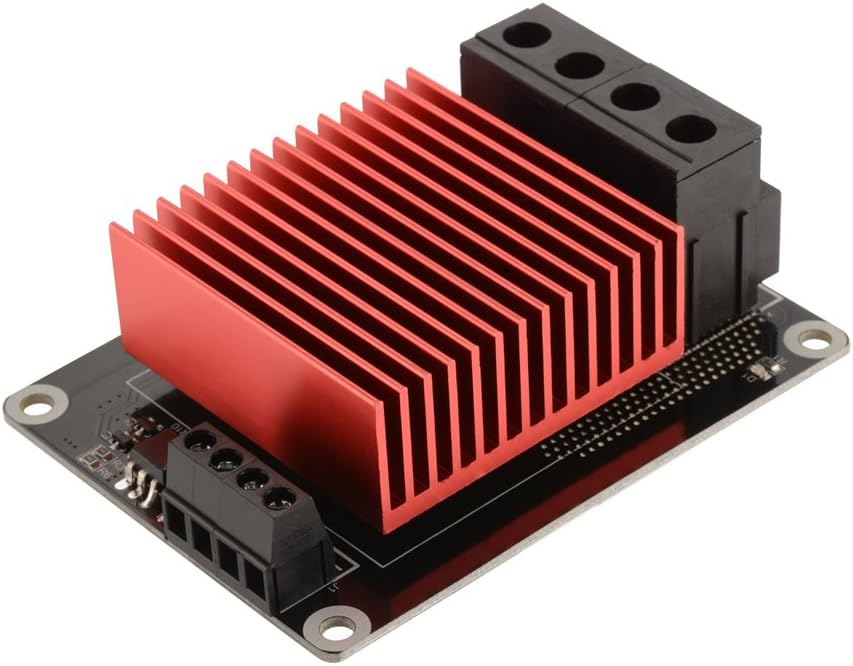

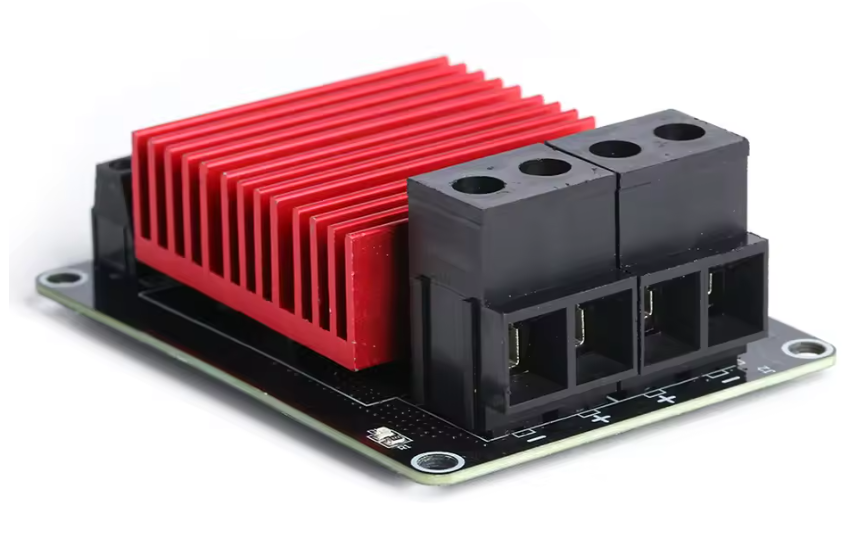

Radiatorul de dimensiuni mari (50x50mm) asigura disiparea caldurii generate in timpul comutarii. Modulul primeste semnalul pentru patul incalzit de la placile RAMPS 1.4 sau MKS, accepta un semnal digital de control de 5-24V si comuta alimentarea patului conform comenzilor transmise de placa imprimantei 3D.

Specificatii tehnice:

• Model: HW-300.
• Tip produs: modul MOSFET extern pentru pat incalzit.
• Curent maxim: 30A.
• Compatibilitate alimentare pat: 12V sau 24V DC.
• Tensiune semnal de control: 5-24V DC.

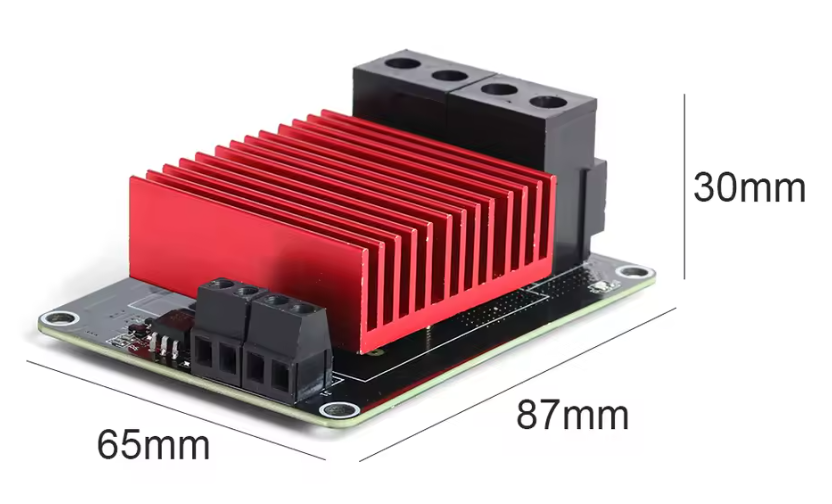

• Dimensiuni modul: 87x65x30mm.
• Dimensiuni radiator: 50x50mm.

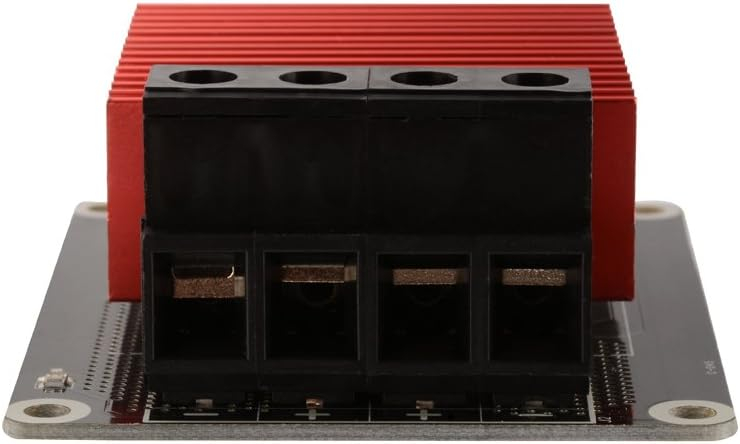

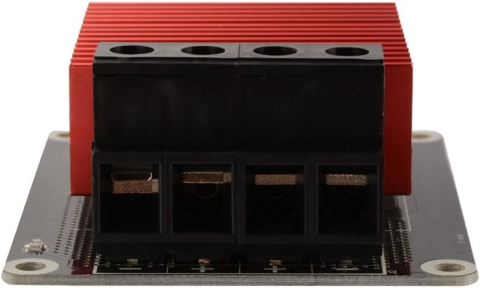

• Conexiuni de putere: borne cu surub.
• Control: semnal digital de la iesirea pentru pat incalzit a placii.

Instructiuni de montaj / utilizare:

• Opriti imprimanta si deconectati sursa de la reteaua electrica.

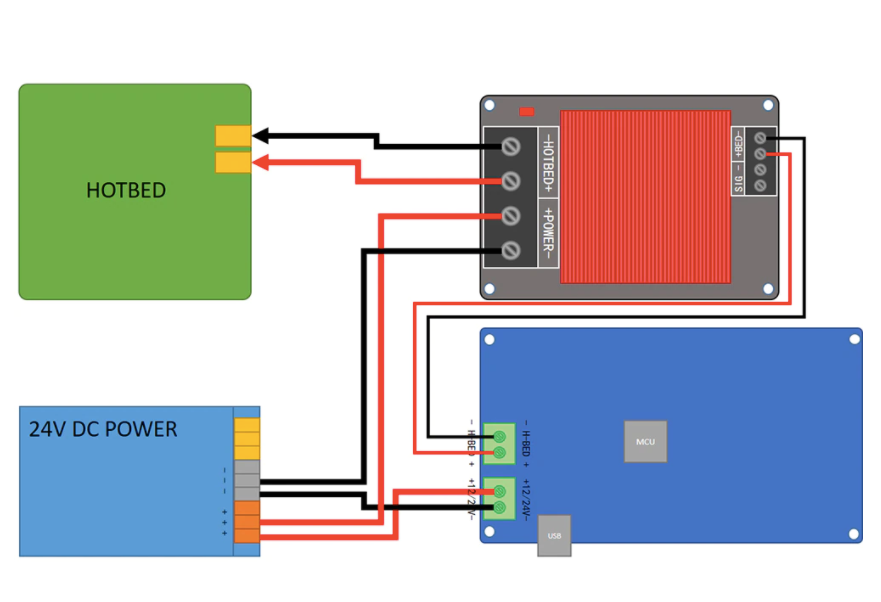

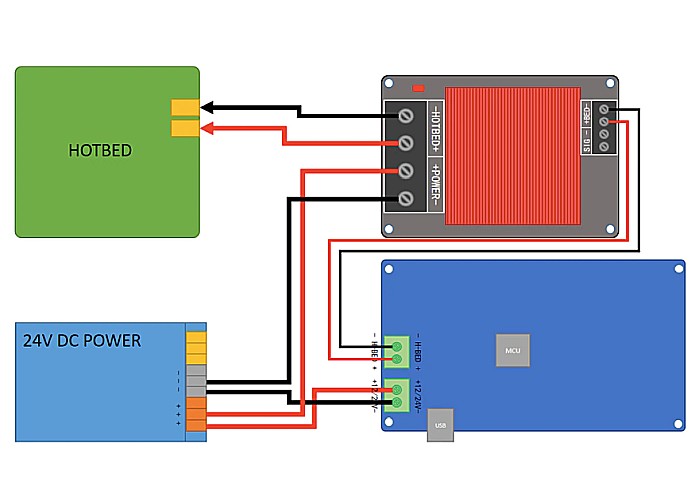

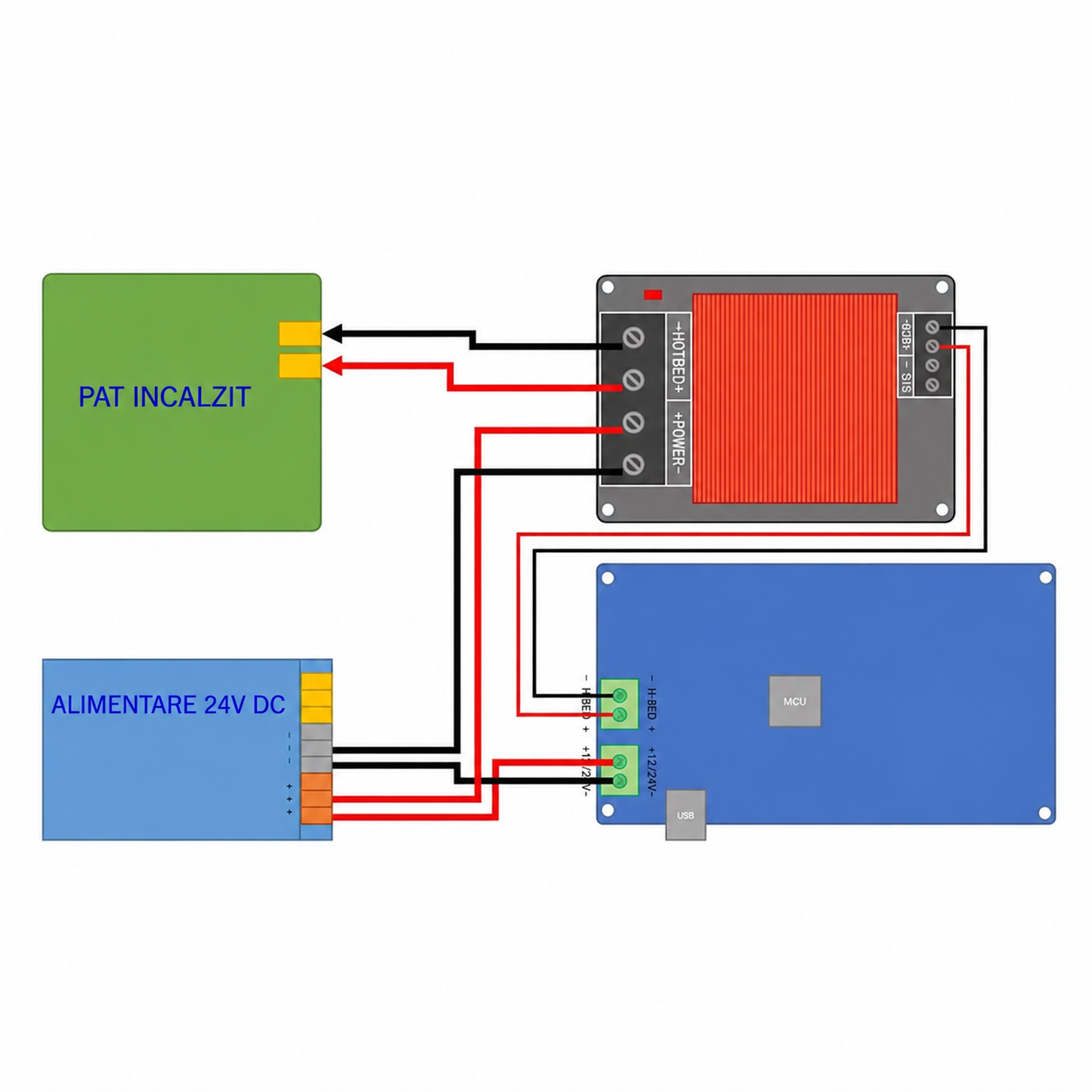

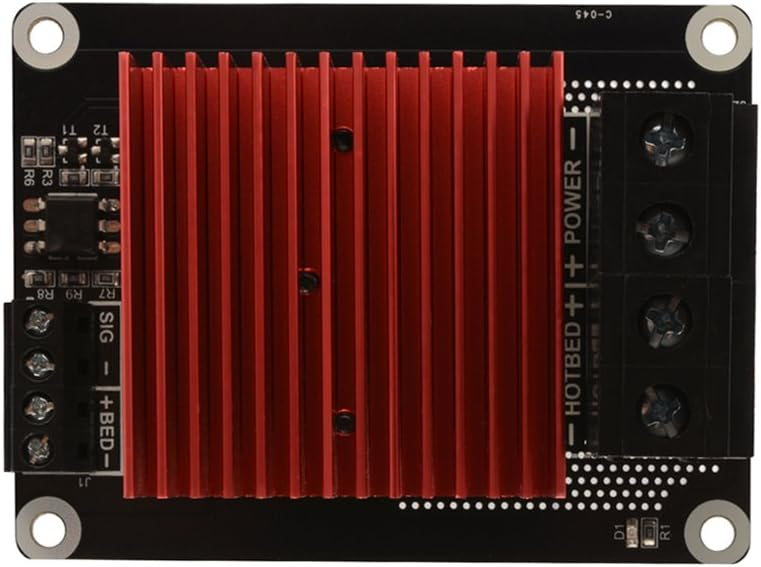

• Conectati sursa de alimentare la bornele POWER+ si POWER-, respectand polaritatea.
• Conectati patul incalzit la bornele HOTBED+ si HOTBED-.
• Conectati intrarea de control B-CTL la iesirea pentru pat incalzit a placii de control; pentru RAMPS 1.4 se utilizeaza iesirea D8, respectand conexiunile pentru semnal si GND.
• Fixati modulul pe o suprafata izolatoare, lasand spatiu liber in jurul radiatorului.

• Verificati polaritatea si strangerea tuturor bornelor inainte de alimentare.
• Activati incalzirea patului din interfata imprimantei si monitorizati functionarea modulului la primul ciclu.

Recomandari si precautii:

• Nu depasiti curentul maxim de 30A.
• Utilizati cabluri dimensionate pentru curentul consumat de patul incalzit.
• Nu inversati polaritatea alimentarii.
• Nu utilizati modulul cu borne slabite sau conductoare neizolate.
• Asigurati ventilatie suficienta si nu acoperiti radiatorul.
• Montajul si punerea in functiune trebuie realizate de o persoana competenta; interventiile necorespunzatoare pot deteriora modulul, placa de control sau sursa.

Compatibilitate:

• Placi RAMPS 1.4, prin iesirea D8.
• Placi din seria MKS cu iesire pentru pat incalzit.
• Imprimante 3D de 12V sau 24V DC, cu pat incalzit care nu depaseste 30A.
