Modulul cu MOSFET AOD4184 este utilizat pentru pornirea, oprirea si controlul prin PWM al sarcinilor alimentate in curent continuu, precum motoare DC, electrovalve, benzi LED si alte echipamente electronice.

Izolarea prin optocuplor separa semnalul de control de circuitul de putere si contribuie la reducerea interferentelor transmise catre placa de dezvoltare. Modulul poate fi comandat cu semnale logice de 3V sau 5V, fiind compatibil cu Arduino si alte microcontrolere.

Functionarea este de tip nivel logic ridicat pentru pornire si nivel logic scazut pentru oprire. Intrarea accepta semnal PWM, permitand reglarea vitezei motoarelor sau controlul puterii aplicate sarcinii.

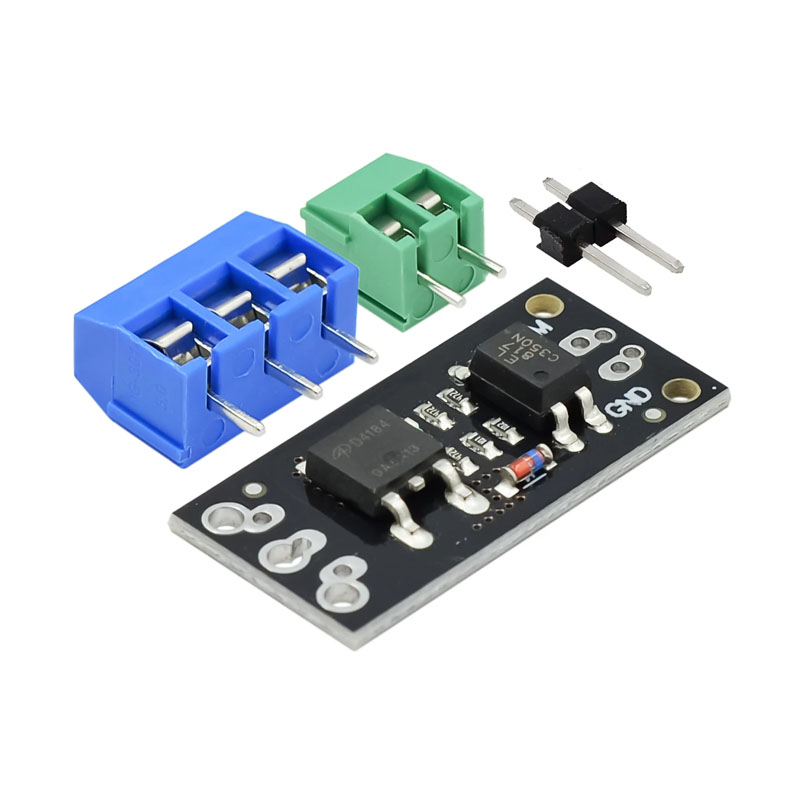

Produsul se livreaza sub forma de kit dezasamblat. Conectorii si pinii inclusi trebuie lipiti pe placa. La iesire pot fi montate bornele cu surub sau firele pot fi lipite direct pe modul.

Valoarea de 50A reprezinta curentul maxim declarat pentru tranzistorul MOSFET AOD4184. Curentul practic admis de modul depinde de racire, traseele PCB, conectori, durata de functionare si conditiile de utilizare.

Specificatii tehnice:

• Tip produs: modul de comanda MOSFET
• Tranzistor MOSFET: AOD4184
• Tensiune maxima declarata: 40V
• Curent maxim declarat pentru MOSFET: 50A
• Izolare semnal: optocuplor
• Tensiune semnal de control: 3V sau 5V
• Compatibilitate: Arduino si alte microcontrolere
• Logica de comanda: nivel ridicat pornire, nivel scazut oprire
• Control PWM: da
• Sarcini compatibile: motoare DC, electrovalve si alte sarcini DC

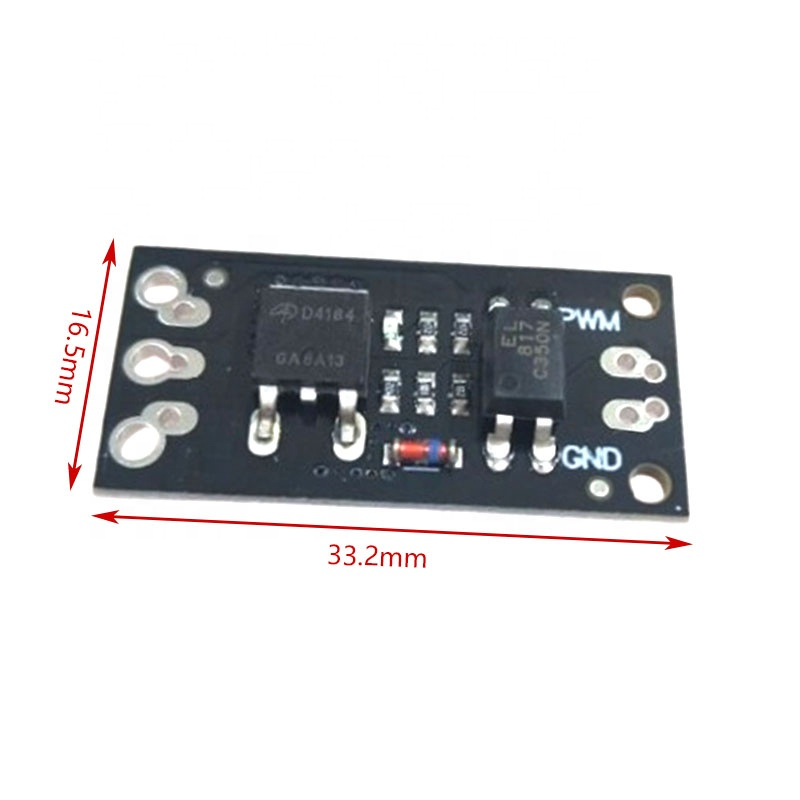

• Dimensiuni modul: 33.2x16.5mm
• Gauri de montaj: 2
• Diametru gauri: 2mm
• Distanta intre gauri: 8mm

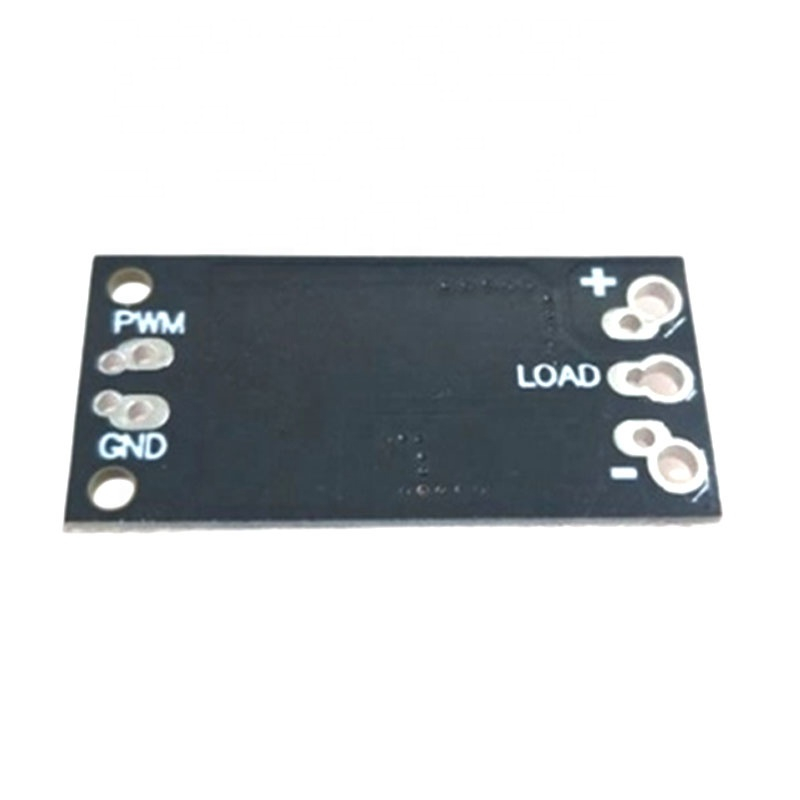

• Conectare intrare: terminal sau pini
• Conectare iesire: terminal cu surub sau lipire directa
• Livrare: kit dezasamblat, conectorii necesita lipire

Instructiuni de montaj / utilizare:

• Lipiti conectorii si pinii pe placa, respectand pozitia indicata.
• Conectati semnalul de control la intrarea modulului si utilizati un nivel logic de 3V sau 5V.
• Conectati alimentarea si sarcina la terminalele corespunzatoare.
• Nu inversati polaritatea alimentarii.
• Utilizati semnal PWM numai pentru sarcini compatibile cu acest tip de control.
• Pentru motoare, electrovalve si alte sarcini inductive, folositi protectii adecvate impotriva supratensiunilor.
• Verificati temperatura MOSFET-ului, a traseelor si a conectorilor in timpul functionarii.
• Nu considerati valoarea de 50A drept curent continuu garantat pentru modulul complet.
• Montajul trebuie realizat de o persoana competenta; conectarea sau racirea necorespunzatoare poate deteriora modulul si echipamentele conectate.
