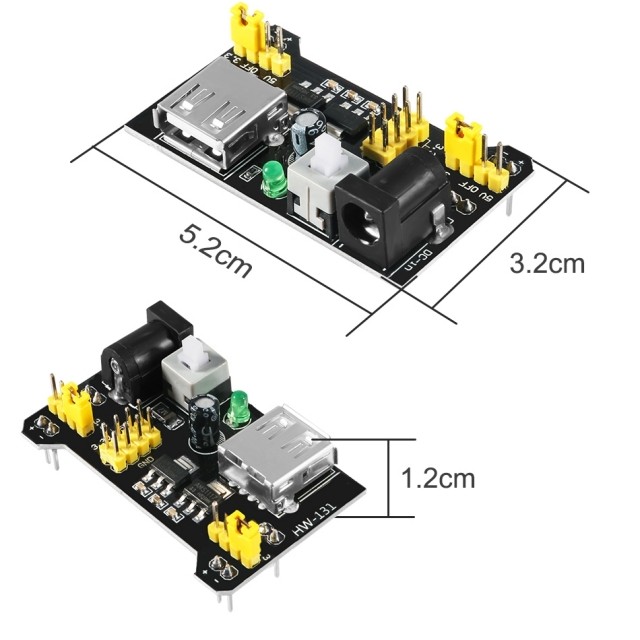

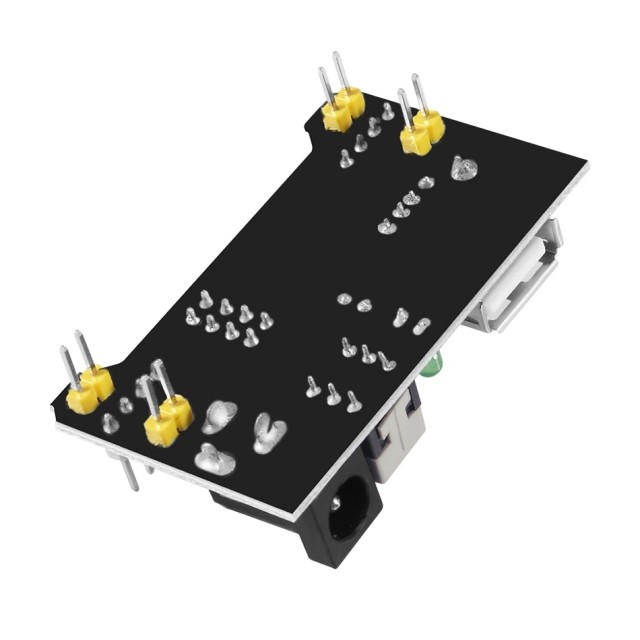

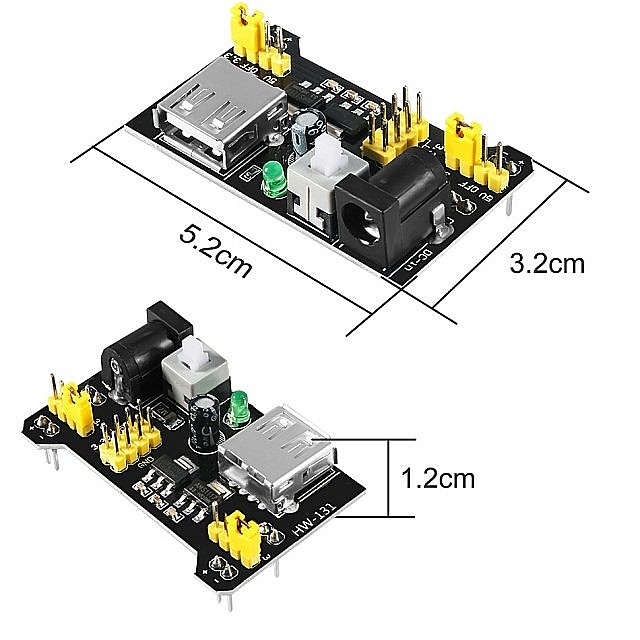

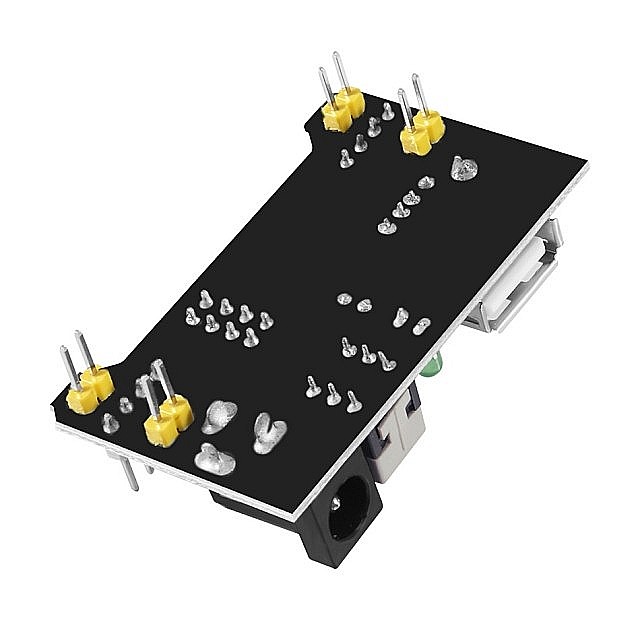

Modulul MB102 este o sursa de alimentare pentru breadboard, utilizata in proiecte electronice, prototipare, teste cu module, senzori, microcontrolere si circuite care necesita alimentare la 3.3V sau 5V.

Se monteaza direct pe breadboard si permite alimentarea liniilor laterale cu tensiune selectabila. Cele doua linii de alimentare pot fi controlate independent, cu selectie pentru 0V, 3.3V sau 5V, in functie de configuratia proiectului.

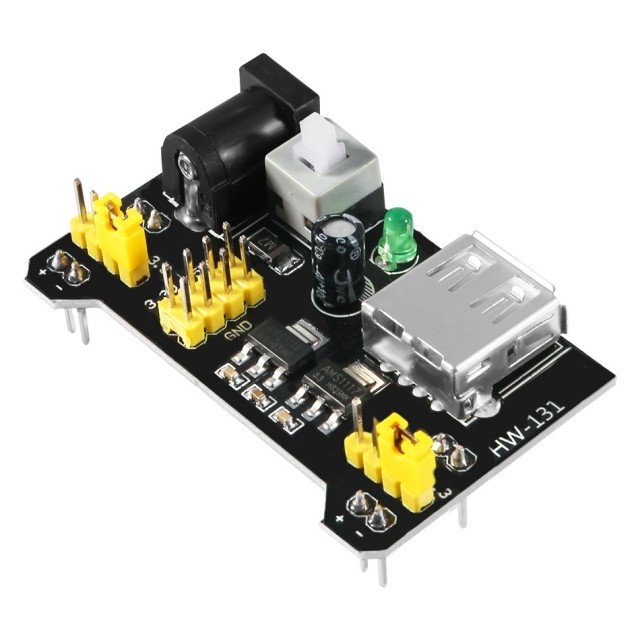

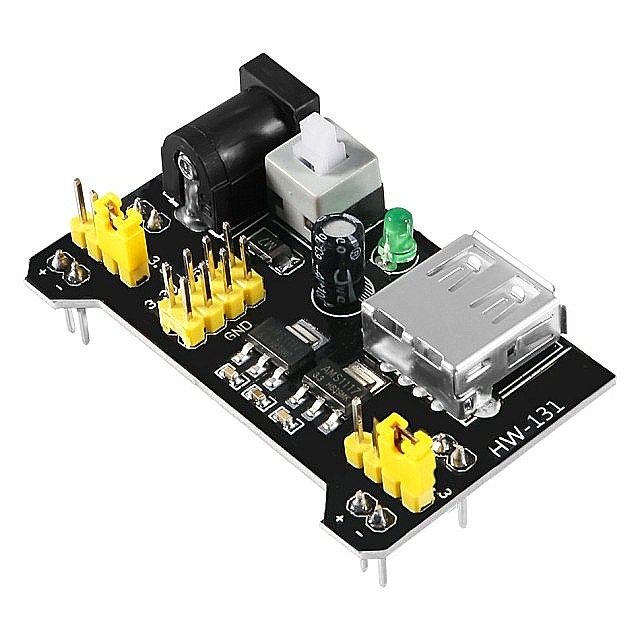

Modulul este echipat cu stabilizatoare AMS1117-5.0V si AMS1117-3.3V si include pini de iesire pentru conectarea externa a tensiunilor de 3.3V si 5V. Este potrivit pentru breadboard-uri tip MB102 si pentru montaje de test cu alimentare rapida.

Portul USB tip A este destinat alimentarii dispozitivelor externe, nu alimentarii modulului.

Specificatii tehnice:

• Tip produs: modul alimentare breadboard
• Model: MB102
• Tensiune intrare: 6.5V-12V DC
• Tensiune iesire: 3.3V / 5V
• Curent maxim iesire: sub 700mA
• Control iesiri: independent pe cele doua linii de alimentare
• Selectie tensiune iesire: 0V / 3.3V / 5V
• Stabilizatoare tensiune: AMS1117-5.0V si AMS1117-3.3V
• Compatibilitate: breadboard tip MB102
• Iesiri suplimentare: pini pentru 3.3V si 5V DC
• Port USB tip A: iesire pentru alimentarea dispozitivelor externe
• Utilizare: prototipare, teste electronice, alimentare module si circuite pe breadboard

Instructiuni de montaj / utilizare:

• Montati modulul pe breadboard, aliniind corect pinii cu liniile de alimentare.
• Alimentati modulul cu o sursa DC intre 6.5V si 12V, respectand polaritatea.
• Selectati tensiunea dorita pentru fiecare linie: 0V, 3.3V sau 5V.
• Verificati tensiunea de iesire cu un multimetru inainte de conectarea circuitului.
• Nu depasiti curentul maxim recomandat de 700mA.
• Nu folositi portul USB tip A pentru alimentarea modulului; acesta este destinat alimentarii dispozitivelor externe.
• Utilizati produsul conform scopului pentru care a fost proiectat; interventiile necorespunzatoare pot avaria produsul si pot duce la pierderea garantiei.
