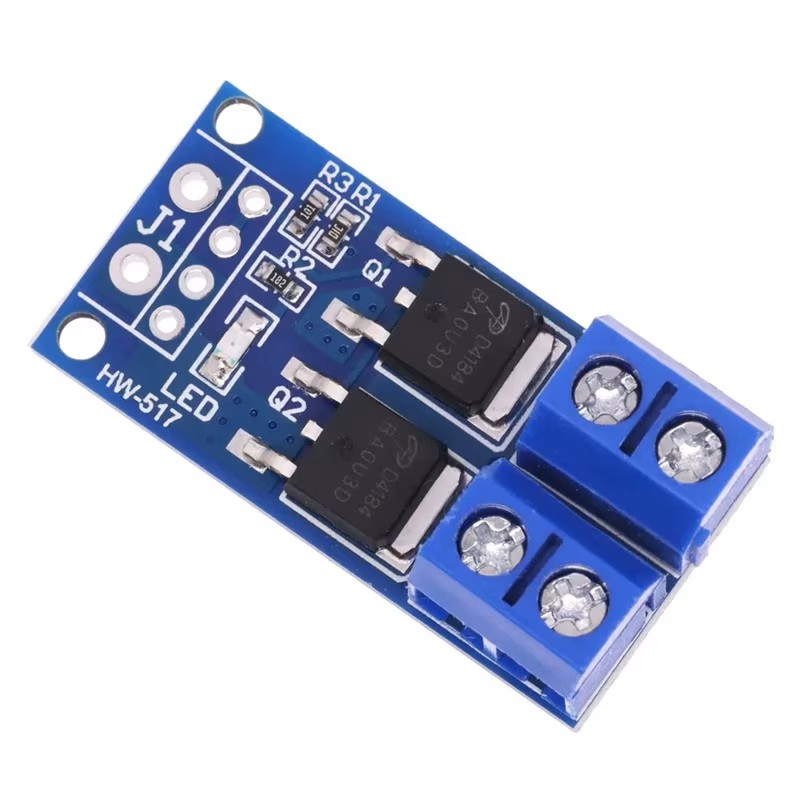

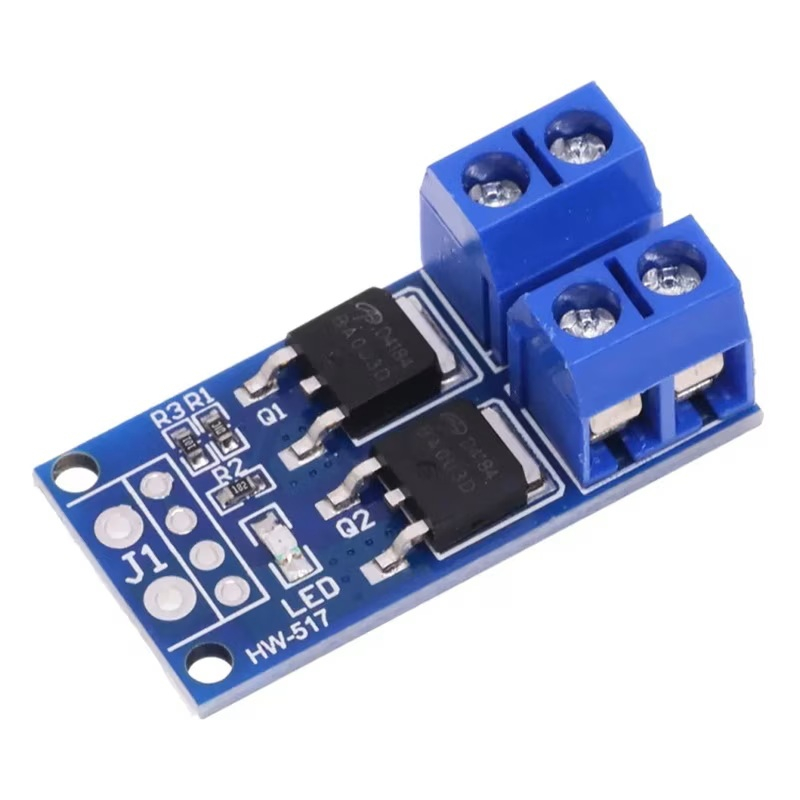

Modulul MOSFET PWM trigger este utilizat pentru comanda sarcinilor DC de putere, precum motoare, benzi LED, becuri, mini pompe, valve solenoid si alte echipamente alimentate in curent continuu.

Poate fi controlat prin semnal digital de nivel inalt, intre 3.3V si 20V, de la microcontroler, port IO, interfata PLC sau sursa DC. De asemenea, accepta semnal PWM cu frecventa intre 0 si 20kHz, fiind potrivit pentru reglarea turatiei motoarelor DC sau a intensitatii luminoase la LED-uri si becuri compatibile.

Iesirea functioneaza in intervalul 5V-36V DC si poate suporta un curent continuu de 15A la temperatura camerei. Cu racire auxiliara, curentul maxim poate ajunge pana la 30A, in functie de conditiile de utilizare.

Specificatii tehnice:

• Tip produs: modul comanda MOSFET
• Tensiune de lucru: 5V-36V DC
• Tip semnal trigger: nivel inalt digital
• Tensiune semnal trigger: 3.3V-20V DC
• Compatibilitate semnal: microcontroler, port IO, interfata PLC, sursa DC, semnal PWM
• Frecventa semnal PWM: 0-20kHz
• Iesire controlata: 5V-36V DC
• Curent continuu iesire: 15A la temperatura camerei
• Curent maxim iesire: pana la 30A cu racire auxiliara
• Putere maxima: 400W
• Aplicatii: motoare DC, benzi LED, becuri, mini pompe, valve solenoid, echipamente DC
• Temperatura de lucru: -40°C pana la +85°C
• Dimensiuni: 34mm x 17mm x 12mm

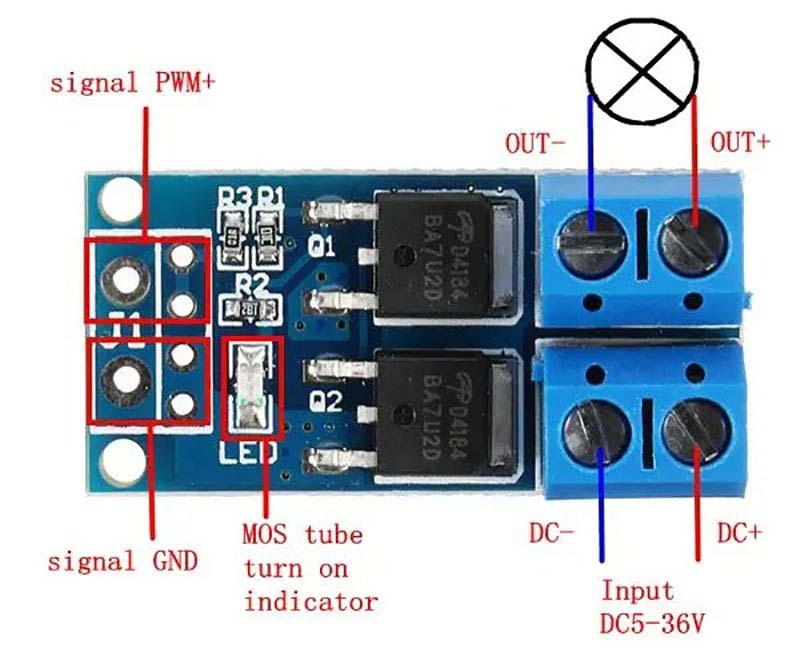

Instructiuni de montaj / utilizare:

• Alimentati modulul cu tensiune DC intre 5V si 36V, respectand polaritatea.

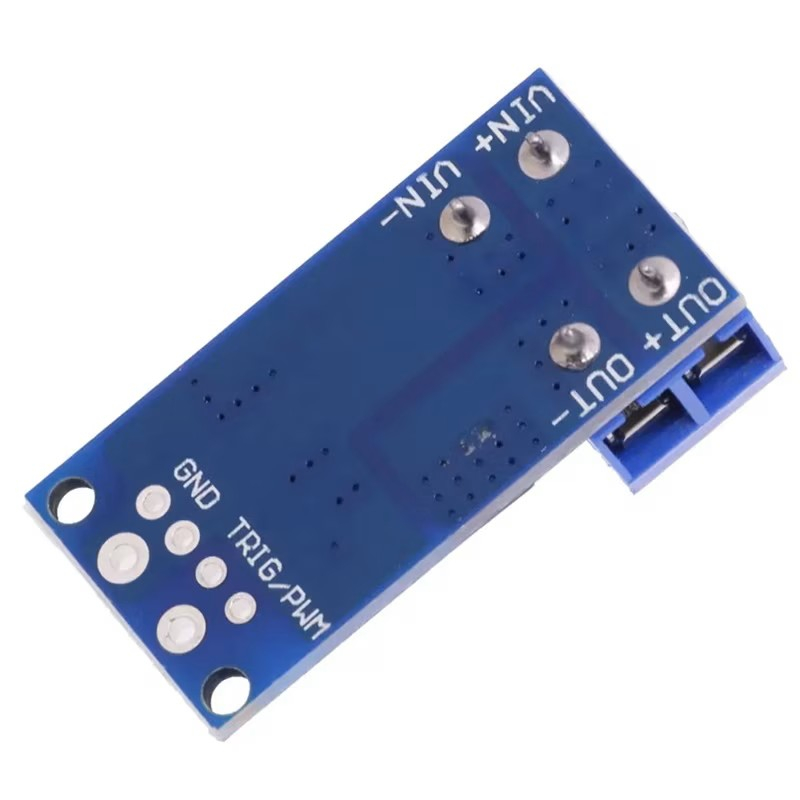

• Conectati sarcina DC la bornele de iesire, conform marcajelor de pe placa.
• Aplicati semnalul de comanda pe intrarea trigger, in intervalul 3.3V-20V DC.
• Pentru reglaj de turatie sau luminozitate, folositi semnal PWM intre 0 si 20kHz.
• Nu depasiti curentul continuu de 15A fara racire suplimentara.
• Pentru sarcini mari, asigurati racire auxiliara si verificati temperatura modulului.
• Nu utilizati modulul pentru sarcini AC.
• Instalati produsul conform scopului pentru care a fost proiectat.
• Pentru montaj, punere in functiune sau probleme de functionare, adresati-va unei persoane competente; interventiile necorespunzatoare pot avaria produsul si pot duce la pierderea garantiei.
