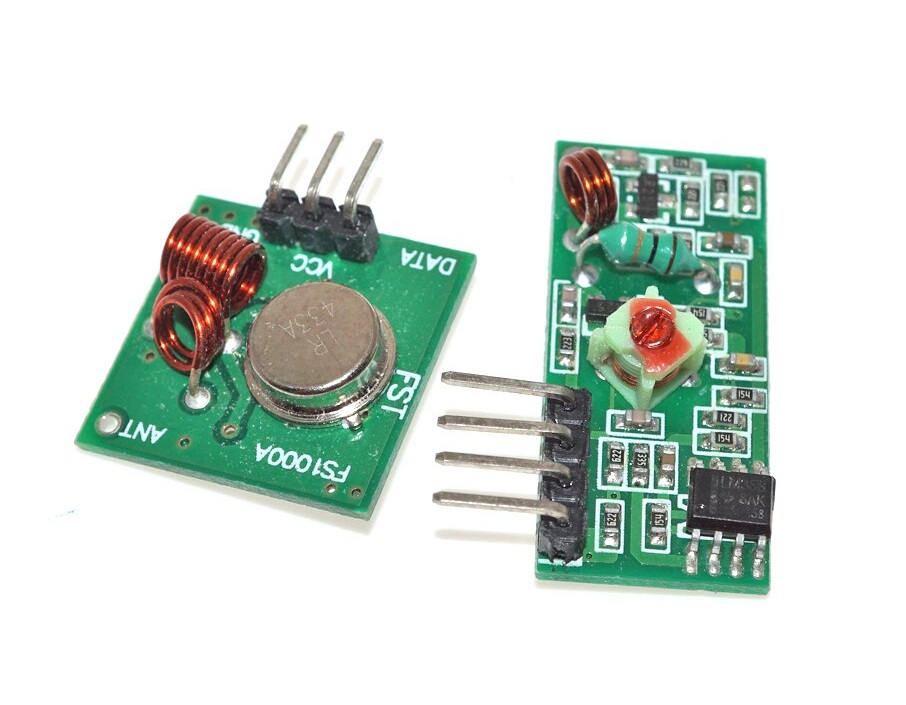

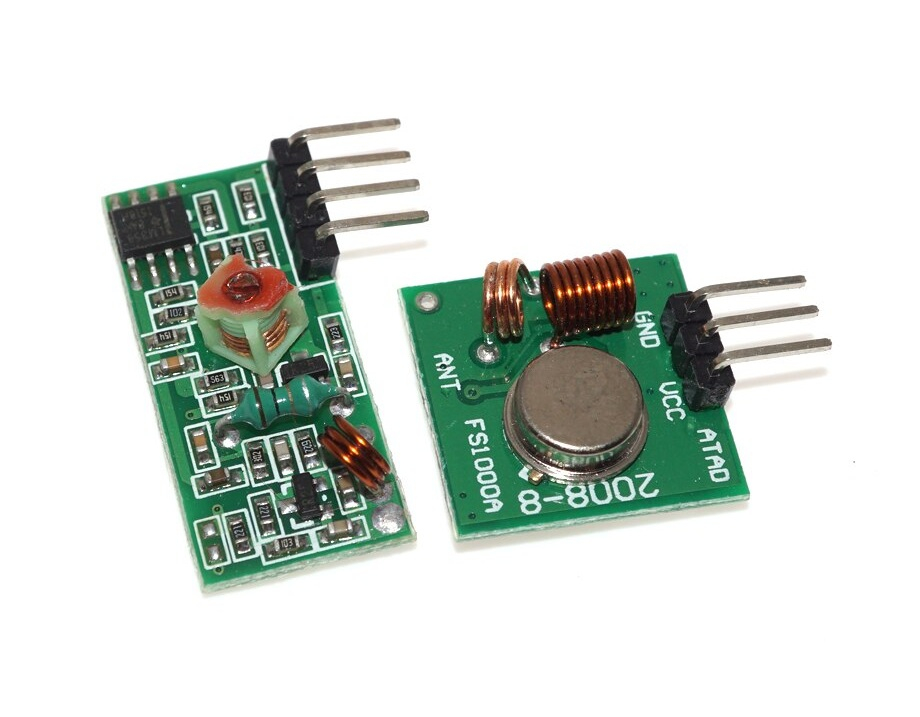

Kitul emitator si receptor RF 433 MHz creeaza o legatura radio intre doua circuite electronice: modulul MX-FS transmite semnalul aplicat la intrarea DATA, iar modulul MX-RM-5V il receptioneaza la capatul opus, permitand transmiterea fara cablu a datelor si comenzilor in proiecte electronice.

Caracteristici principale:

• Configuratie cu module separate pentru transmisie si receptie.

• Interfata cu pini DATA, VCC si GND pentru conectarea emitatorului.

• Iesire de date destinata prelucrarii de catre circuitul receptor.

• Posibilitate de montare a unei antene externe pe fiecare modul.

• Utilizare in sisteme de comanda la distanta, alarme si automatizari.

• Format compact, potrivit pentru integrarea in montaje electronice.

Specificatii tehnice:

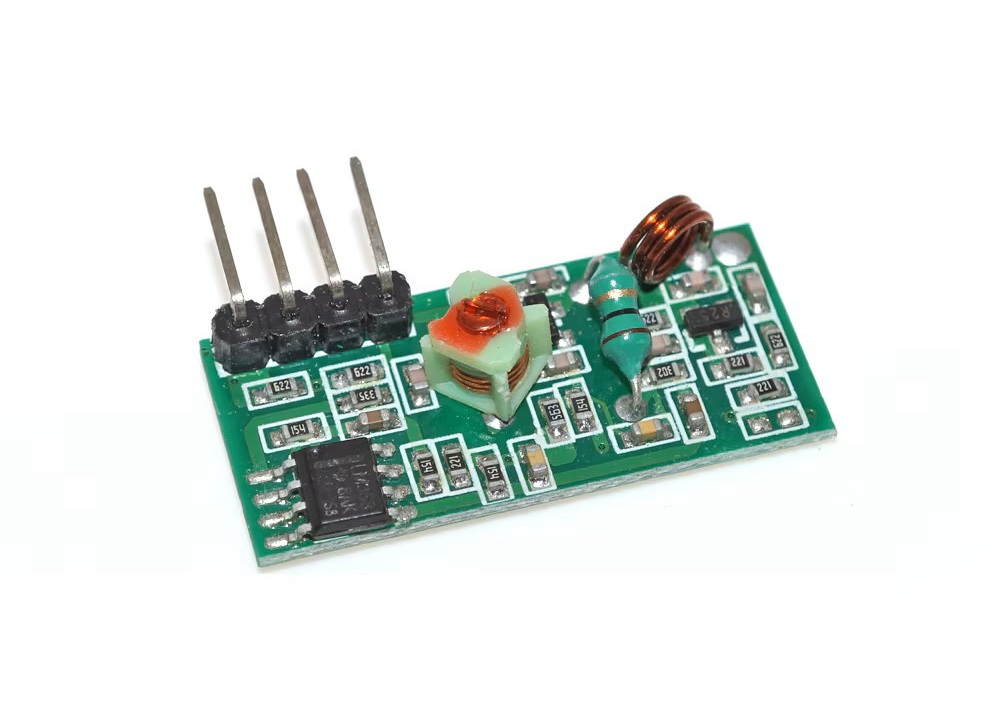

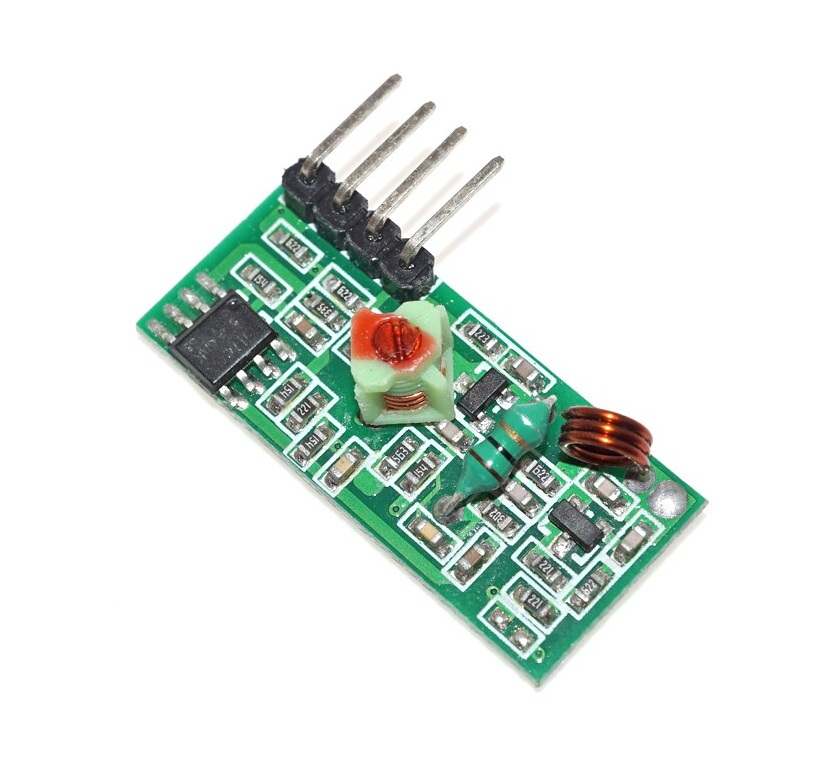

• Model receptor: MX-RM-5V.

• Tensiune de alimentare receptor: 5 V DC.

• Curent in repaus receptor: 4 mA.

• Frecventa de receptie: 433.92 MHz.

• Sensibilitate receptor: -105 dB.

• Dimensiuni receptor: 30x14x7 mm.

• Lungime antena externa receptor: 32 cm.

• Model emitator: MX-FS.

• Tensiune de alimentare emitator: 3.5-12 V DC.

• Frecventa de emisie: 433 MHz.

• Putere de emisie: 10 mW.

• Modulatie: AM.

• Rata de transfer: 4 kB/s.

• Distanta de transmisie: 20-200 m, in functie de tensiunea de alimentare.

• Dimensiuni emitator: 19x19 mm.

• Lungime antena externa emitator: 25 cm.

Continut pachet:

• 1x modul emitator RF MX-FS 433 MHz.

• 1x modul receptor RF MX-RM-5V 433.92 MHz.

Instructiuni de montaj:

1. Emitatorul si receptorul se conecteaza la doua circuite de control separate.

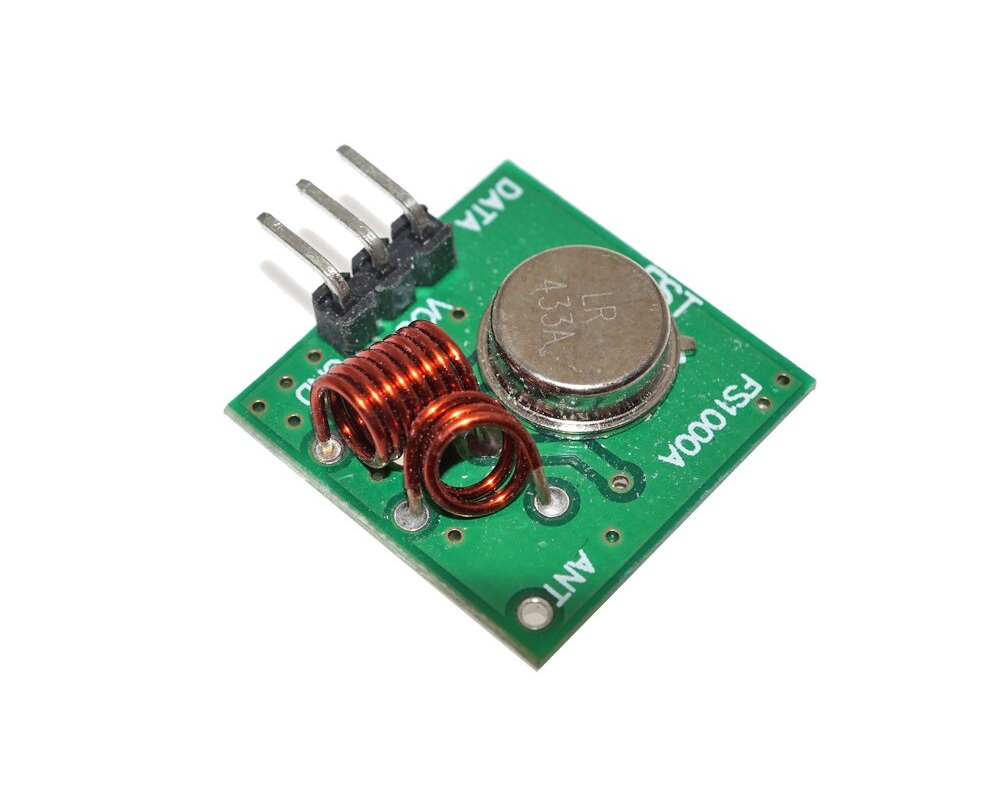

2. La emitator, ordinea pinilor de la stanga la dreapta este DATA, VCC si GND.

3. Pinul DATA al emitatorului se leaga la o iesire digitala, VCC la sursa de alimentare, iar GND la masa circuitului de transmisie.

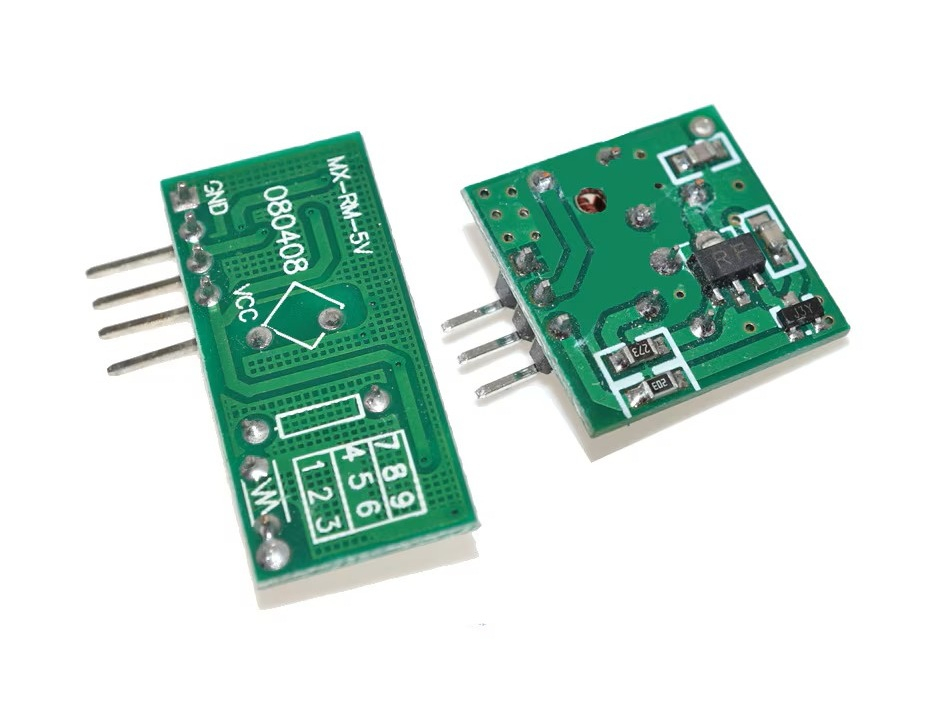

4. Receptorul se alimenteaza la 5 V DC, respectand marcajele VCC si GND de pe placa, iar iesirea DATA se leaga la o intrare digitala.

5. Pentru legatura radio se pot monta o antena de 25 cm la emitator si o antena de 32 cm la receptor.

6. Alimentarea se porneste numai dupa verificarea polaritatii si a conexiunilor.

Utilizare:

Circuitul de transmisie aplica semnalul codificat la intrarea DATA a emitatorului, iar circuitul receptor citeste si decodifica semnalul disponibil la iesirea DATA; functionarea se testeaza initial la distanta mica, apoi distanta se mareste progresiv.

Recomandari si precautii:

• Receptorul nu se alimenteaza la o tensiune mai mare de 5 V DC.

• Emitatorul nu se alimenteaza in afara intervalului 3.5-12 V DC.

• Polaritatea alimentarii se verifica inainte de pornire.

• Distanta de 200 m reprezinta limita superioara declarata si depinde de tensiunea de alimentare a emitatorului.

Compatibilitate:

• Placi Arduino si microcontrolere cu intrari si iesiri digitale.

• Circuite de comanda, codificare si decodificare compatibile cu semnale radio AM in banda de 433 MHz.
