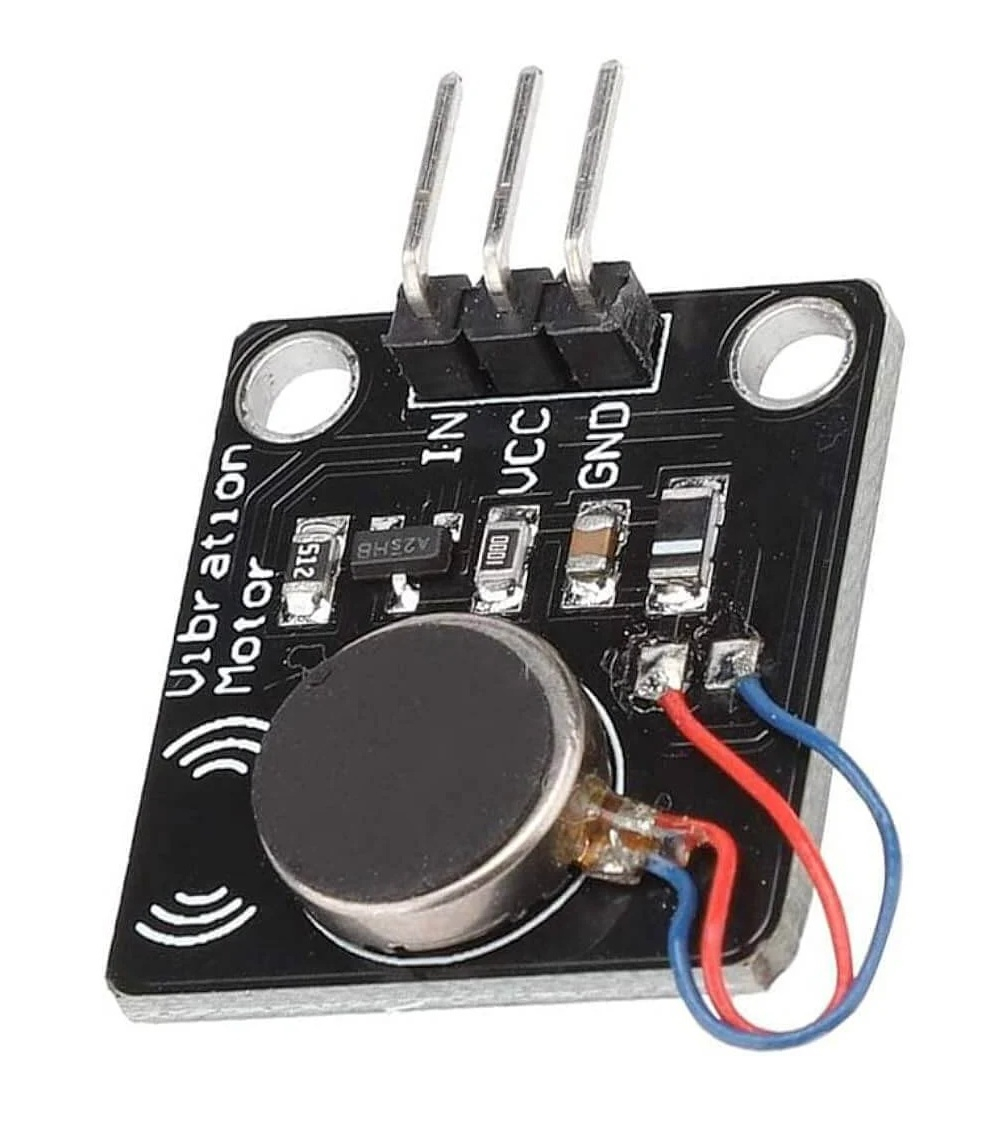

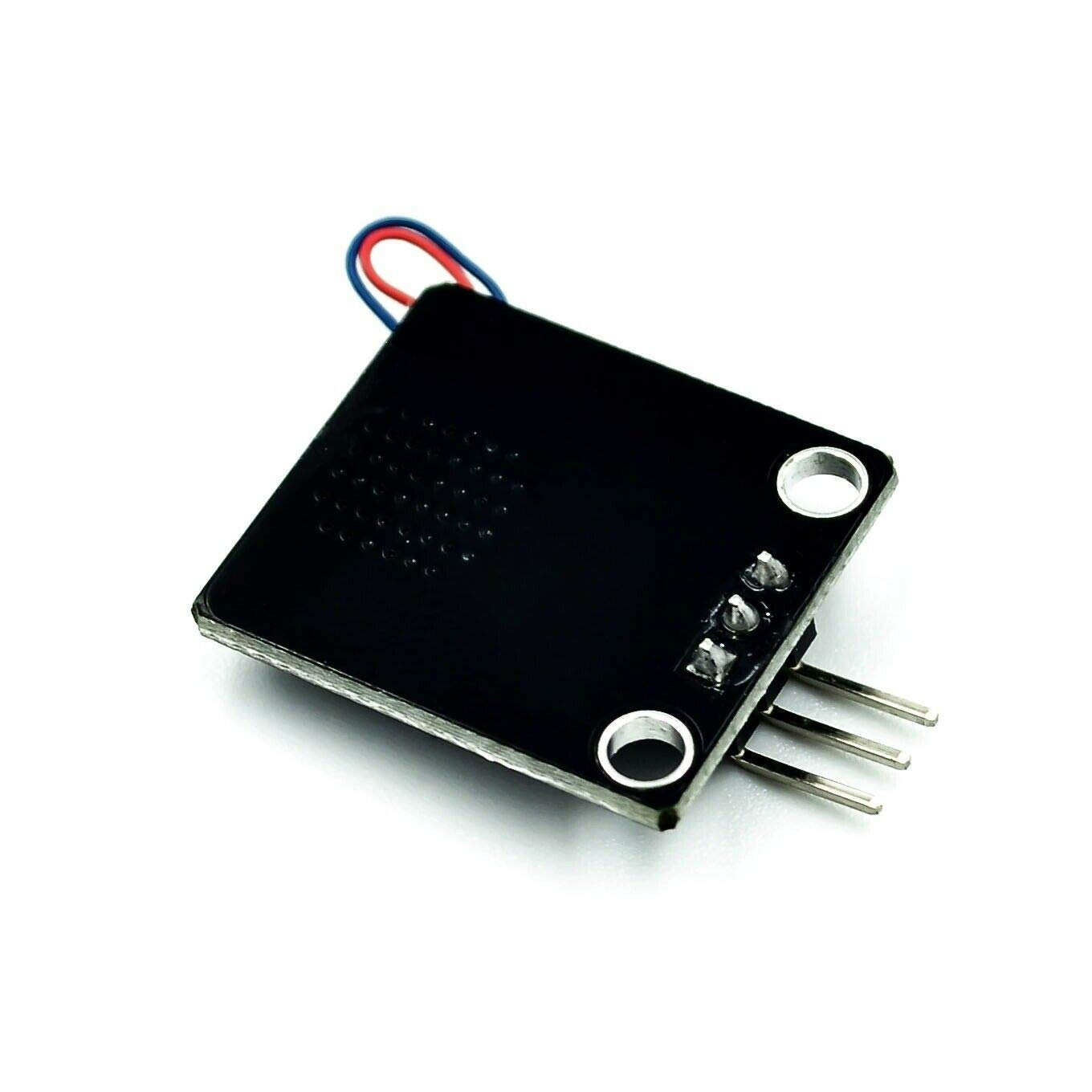

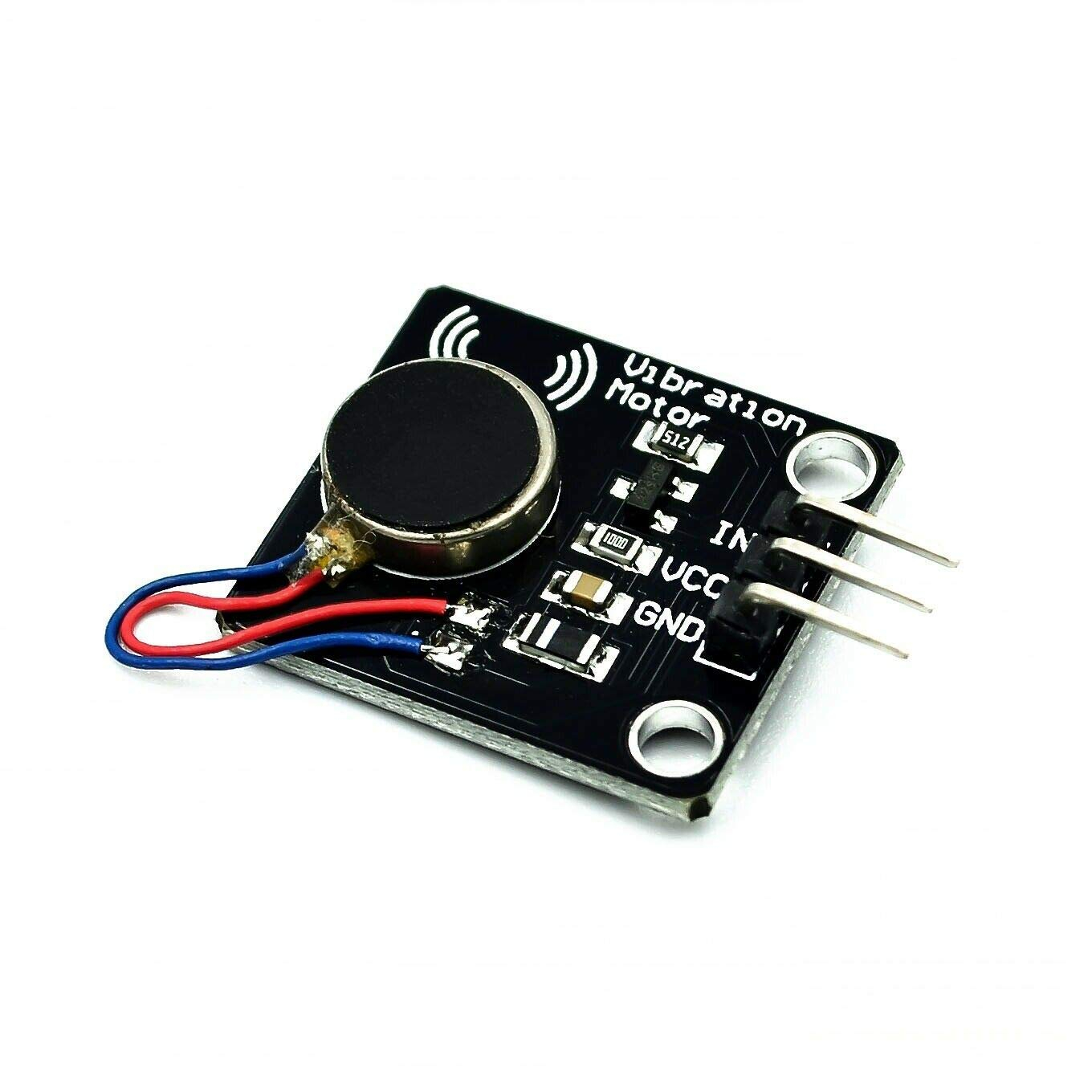

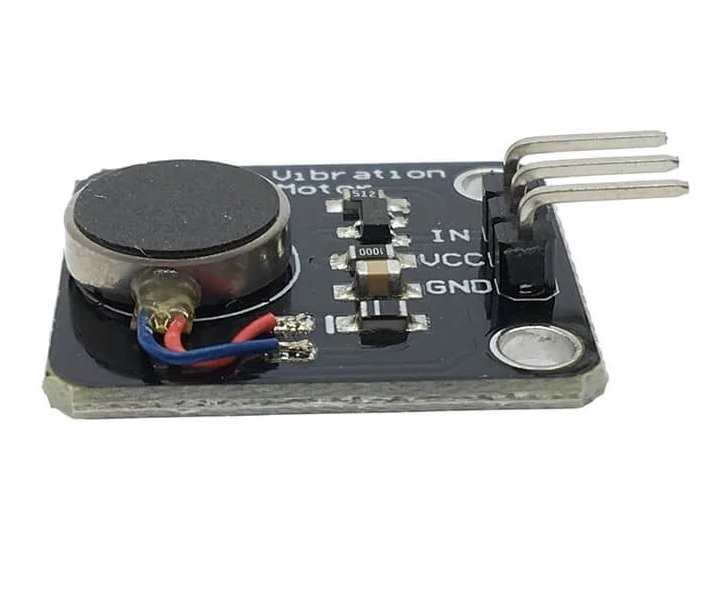

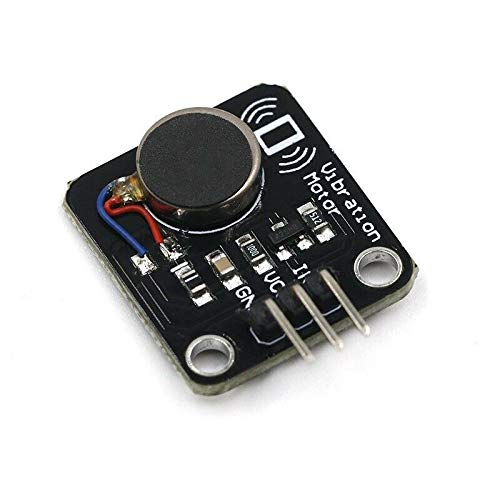

Modulul motor cu vibratii este un modul electronic cu motor miniatural, destinat semnalizarii prin vibratii mecanice. Se foloseste pentru alerte tactile si feedback haptic, de exemplu pentru confirmarea unei comenzi sau semnalarea unui eveniment intr-un proiect de electronica.

Specificatii tehnice:

• Tensiune nominala: 5V DC

• Tensiune de lucru: 3–5.3V DC

• Tensiune de pornire: 3.7V DC

• Curent nominal: 60mA

• Curent de pornire: 90mA

• Rezistenta de izolare: 10MΩ

• Comanda: activare la nivel logic HIGH pe intrarea IN

• Conector: 3 pini, IN, VCC si GND

• Dimensiuni modul: 21x30mm

• Diametru gauri de fixare: 3mm

• Distanta intre centrele gaurilor: 15mm

Instructiuni de montaj:

1. Cu alimentarea deconectata, se conecteaza pinul VCC la alimentarea placii Arduino.

2. Se conecteaza pinul GND la masa placii.

3. Se conecteaza pinul IN la un pin digital disponibil, configurat ca iesire.

4. Se fixeaza modulul astfel incat vibratiile sa se transmita catre suprafata dorita, evitand contactul partilor conductoare cu suportul.

Utilizare:

Programul placii controleaza motorul prin pinul digital conectat la intrarea de comanda. Pentru o alerta scurta, se aplica un impuls de activare, dupa care iesirea se readuce la nivel LOW.

Recomandari si precautii:

• Motorul se alimenteaza prin VCC, nu din pinul digital de comanda.

• Sursa de alimentare trebuie sa poata furniza curentul necesar pornirii.

• Se respecta polaritatea si se evita scurtcircuitarea pinilor.

• Se protejeaza firele motorului impotriva smulgerii si a tensionarii.

Compatibilitate:

• Arduino UNO R3

• Arduino Mega2560
