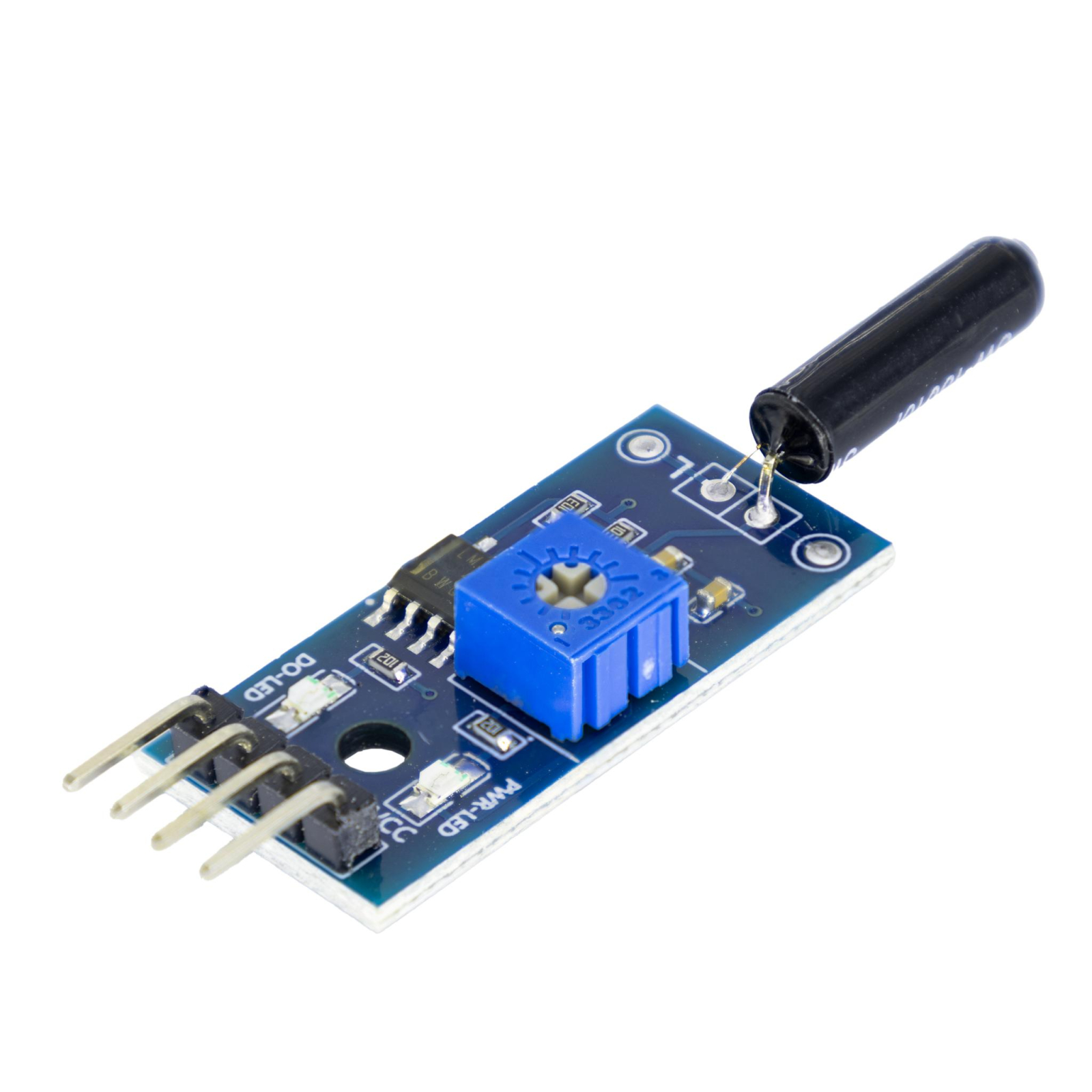

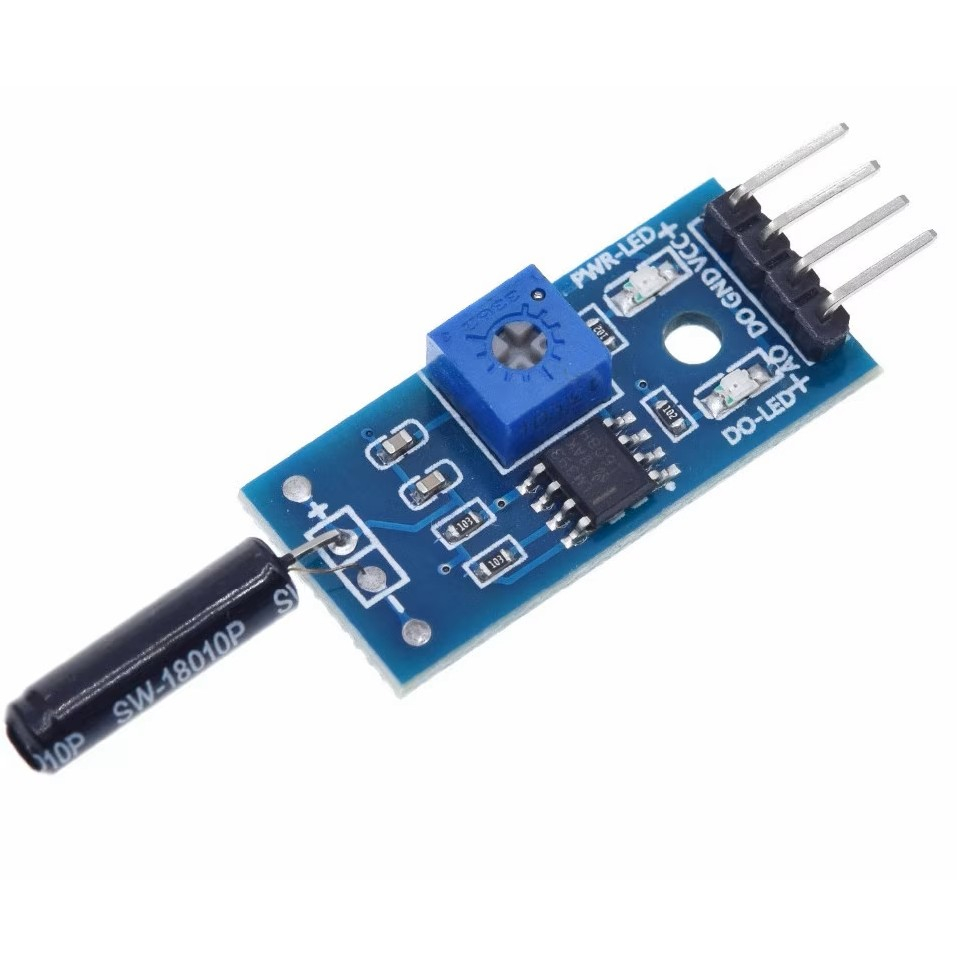

Modulul senzor de vibratii SW-18010P detecteaza vibratiile si socurile mecanice prin schimbarea starii unui contact. Este util pentru alarme auto, detectarea miscarii obiectului pe care este montat si monitorizarea vibratiilor in automatizari.

Caracteristici principale:

• Orificii de fixare pentru montarea pe suport.

Specificatii tehnice:

• Tensiune de alimentare: 3.3–5V DC

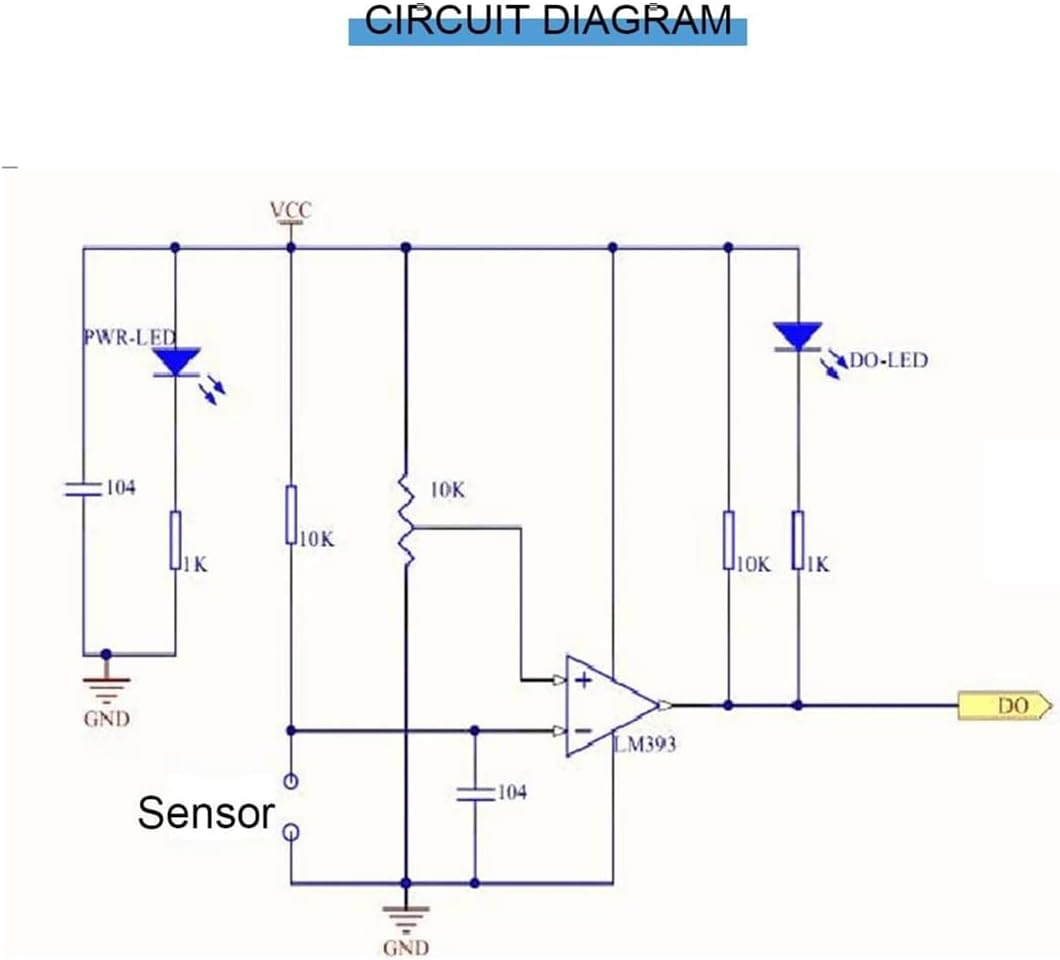

• Comparator: LM393

• Tip iesire: digitala, pe pinul DO

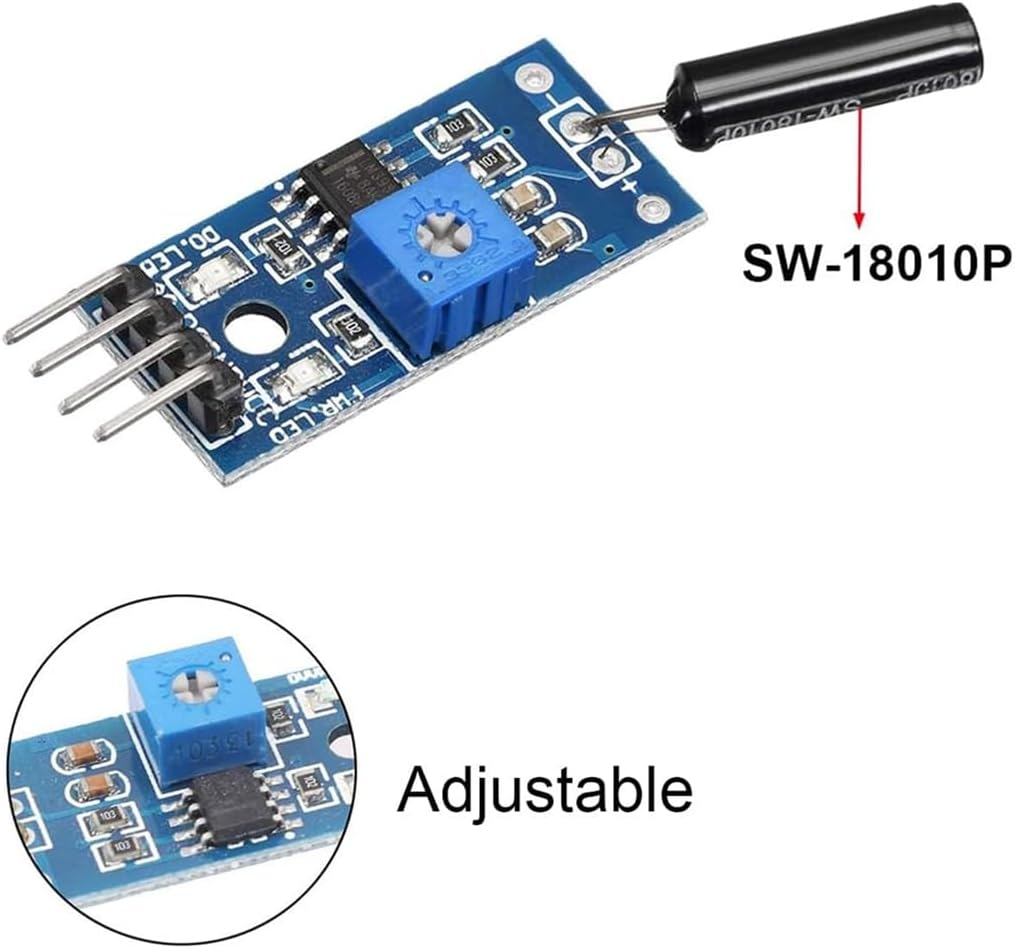

• Reglaj prag de declansare: potentiometru semireglabil

• Stare contact in repaus: normal deschis

• Indicatoare: LED de alimentare si LED de detectie

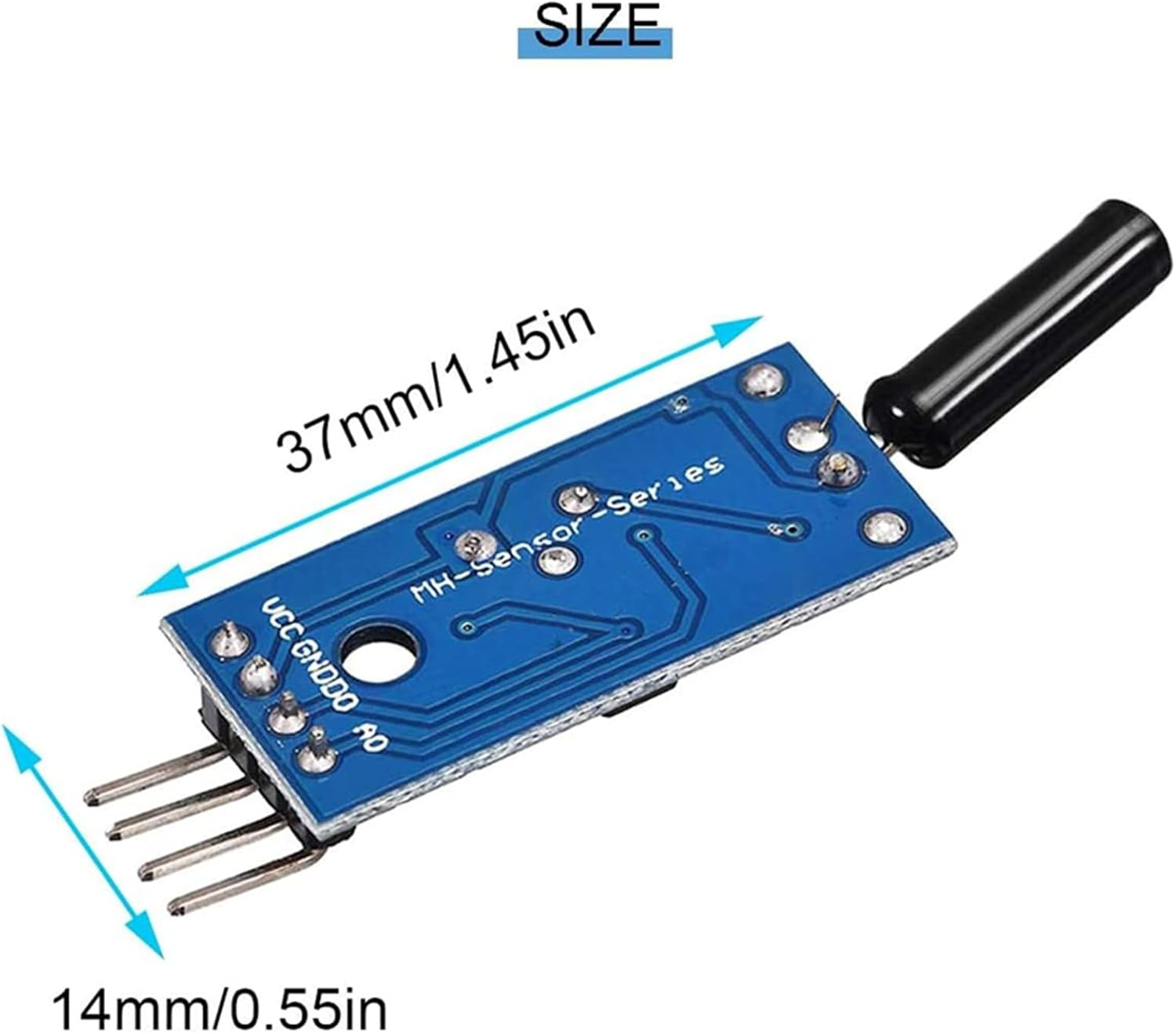

• Dimensiuni PCB: 32x14mm

Continut pachet:

• 1 x modul senzor vibratii SW-18010P

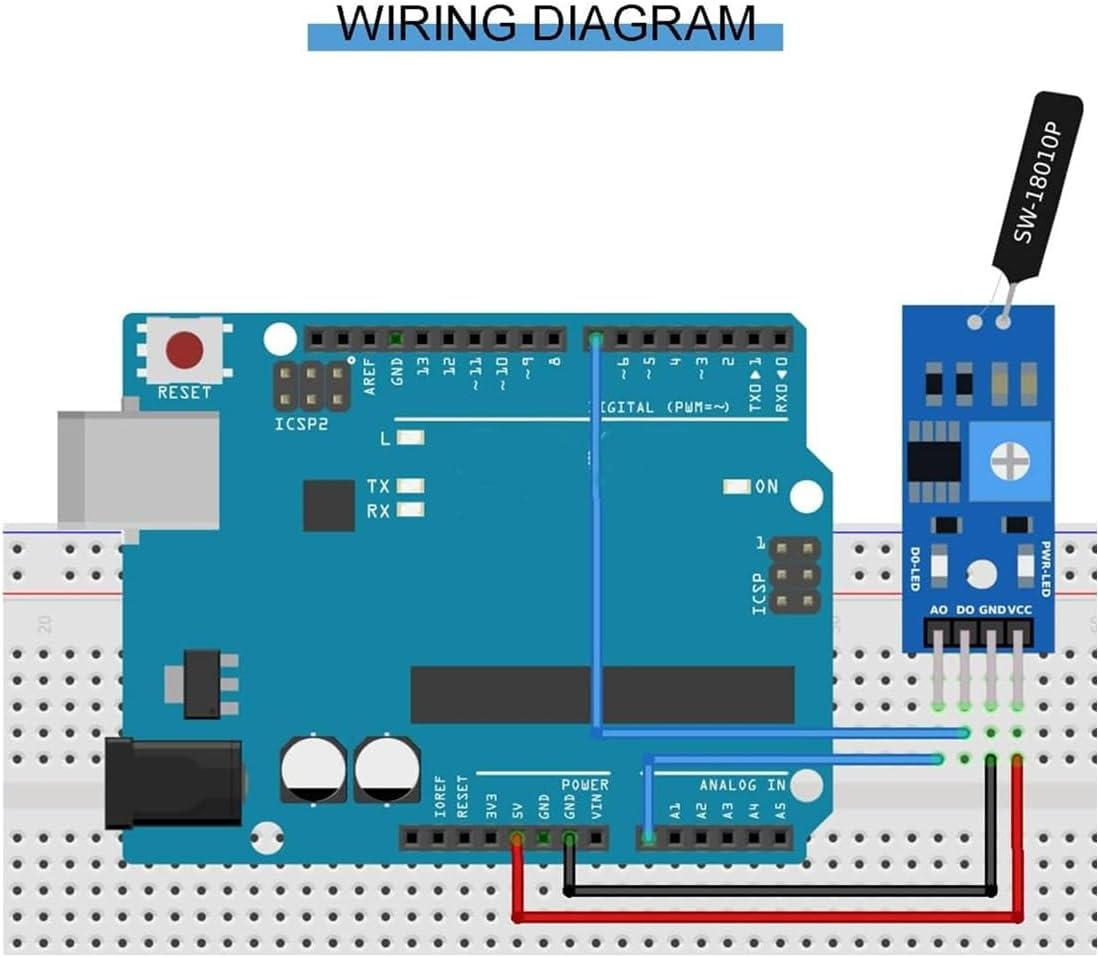

Instructiuni de montaj:

1. Modulul se fixeaza pe obiectul sau suportul ale carui vibratii trebuie detectate.

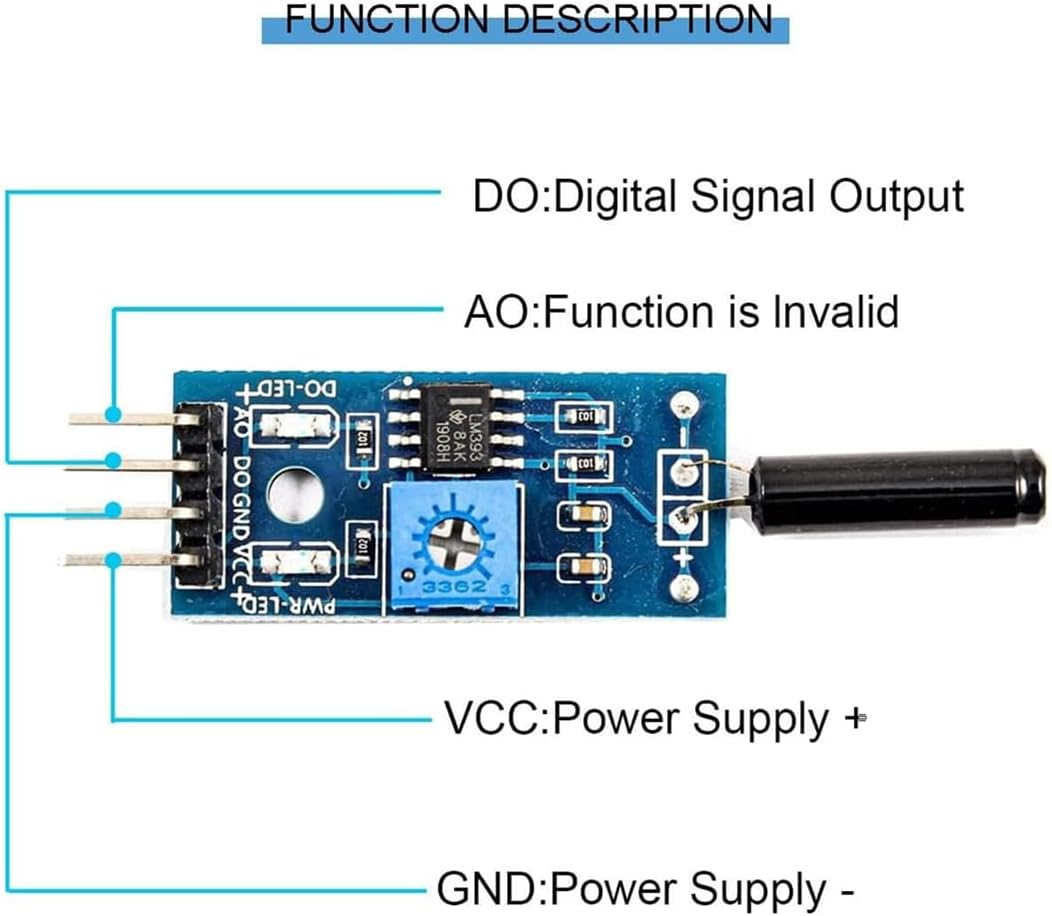

2. Pinul VCC se conecteaza la borna pozitiva a sursei de alimentare.

3. Pinul GND se conecteaza la borna negativa a sursei si la masa circuitului de control.

4. Pinul DO se conecteaza la o intrare digitala a microcontrolerului.

5. Pinul AO se lasa neconectat, deoarece nu furnizeaza o iesire analogica functionala cu acest senzor.

Utilizare:

In repaus, DO are nivel HIGH, iar LED-ul verde de detectie este stins. La detectarea unei vibratii, DO trece momentan la nivel LOW, iar LED-ul verde se aprinde.

Pragul se ajusteaza gradual, cu verificarea raspunsului la socurile care trebuie detectate. Programul microcontrolerului urmareste impulsurile de la intrare pentru a declansa actiunea dorita.

Recomandari si precautii:

• Conexiunile se realizeaza cu alimentarea oprita, respectand polaritatea si intervalul de tensiune admis.

• Nivelul electric al semnalului trebuie sa respecte limitele intrarii circuitului de control.

• Pentru utilizarea intr-un sistem auto, alimentarea se asigura printr-o sursa stabilizata adecvata, fara conectare directa la bateria vehiculului.

Compatibilitate:

• Microcontrolere si placi de dezvoltare cu intrare digitala si niveluri logice compatibile.
