Kitul inlocuieste componentele sistemului de reglaj al patului incalzit si permite modificarea separata a inaltimii in fiecare punct de sustinere. Arcurile mentin patul sub tensiune, iar piulitele permit ajustarea manuala a distantei dintre suprafata de printare si duza.

Reglarea corecta a celor patru puncte contribuie la obtinerea unui prim strat uniform si la mentinerea aderentei pe intreaga suprafata de printare.

Caracteristici principale:

• Include componentele necesare pentru patru puncte de reglaj.
• Permite nivelarea manuala separata a fiecarui colt al patului.
• Arcurile asigura sustinerea elastica necesara efectuarii reglajelor.
• Piulitele cu diametru mare faciliteaza actionarea manuala.
• Componentele filetate M4 permit montarea pe sistemele compatibile.
• Poate inlocui un sistem de reglaj uzat sau incomplet.

Specificatii tehnice:

• Tip produs: kit pentru reglaj manual pat incalzit.
• Filet suruburi si piulite: M4.
• Numar puncte de reglaj: 4.
• Culoare arcuri: galben.

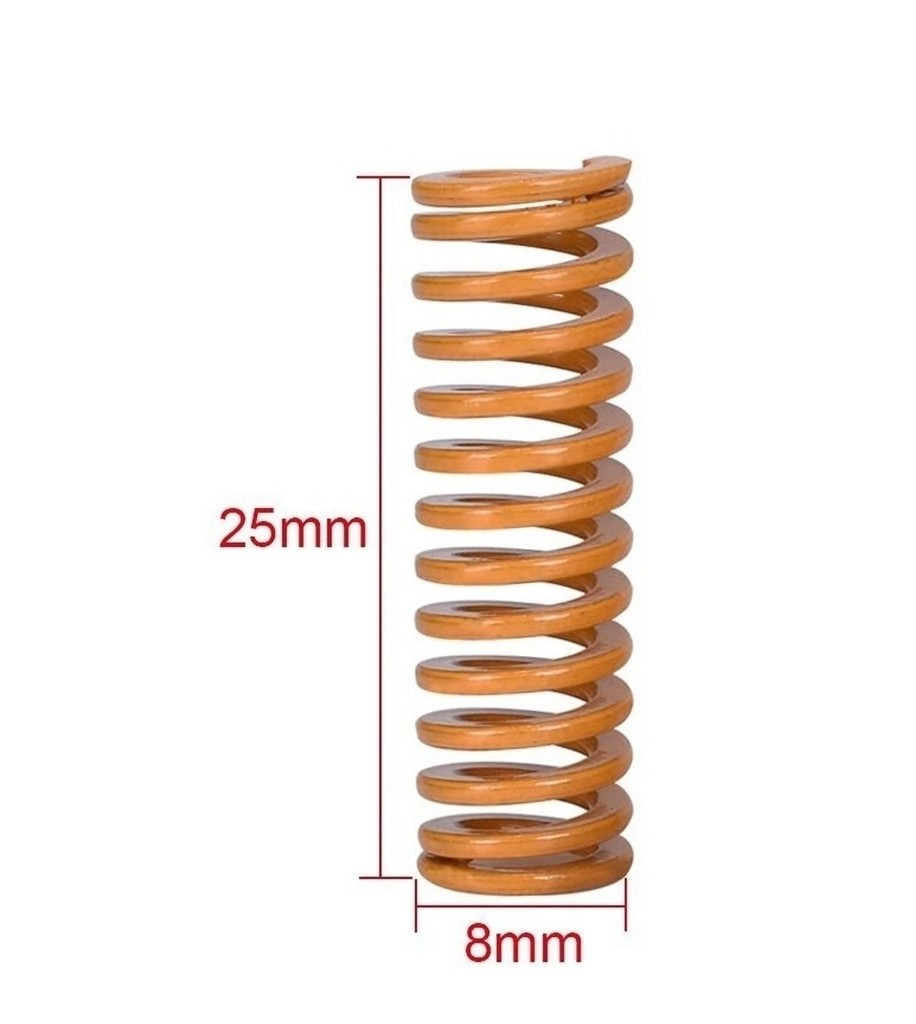

• Dimensiuni arcuri: 25mm (lungime), 8mm (diametru exterior), 4mm (diametru interior)

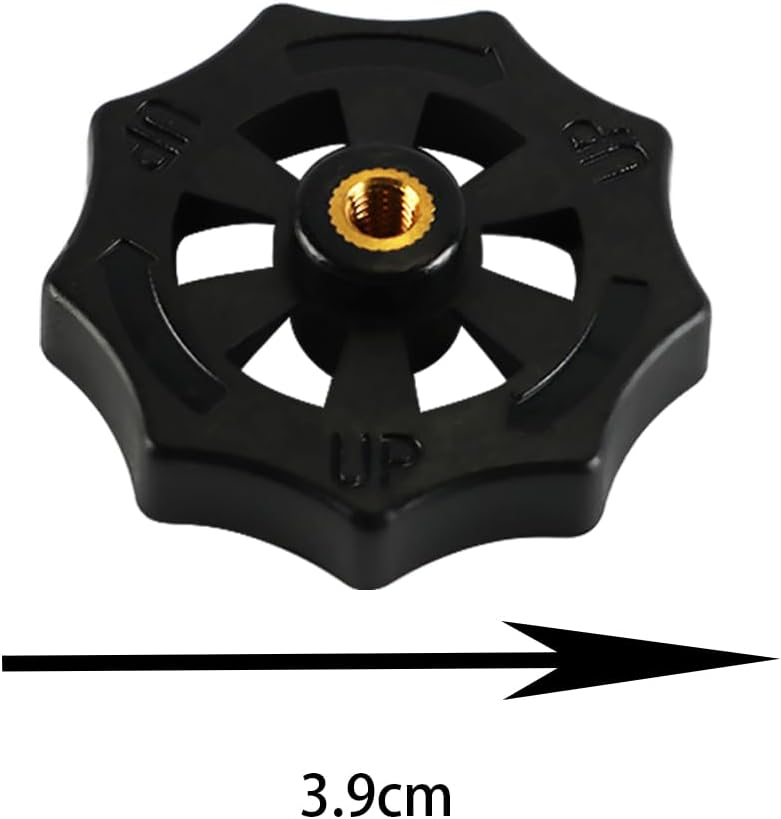

• Dimensiuni piulite: 39mm (diametru exterior), 5mm (inaltime)
• Dimensiuni suruburi: 30mm (lungime), 7mm (diametru cap)

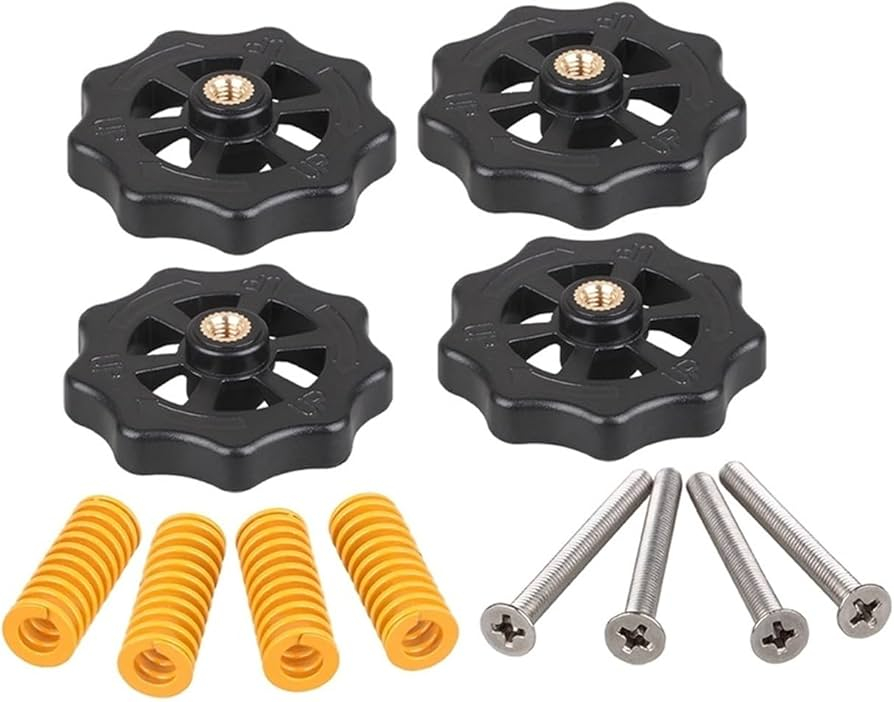

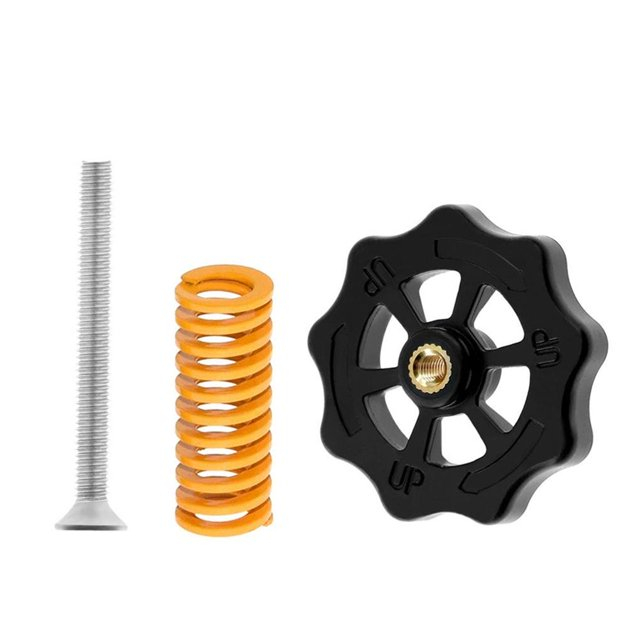

Continut pachet:

• 4 x suruburi M4.
• 4 x arcuri galbene
• 4 x piulite M4 pentru reglaj

Instructiuni de montaj:

1. Imprimanta se opreste si se deconecteaza de la alimentare, iar patul se lasa sa se raceasca.
2. Patul se sustine in timpul demontarii, iar ansamblurile existente se inlocuiesc pe rand.
3. Fiecare surub M4 se introduce prin punctul de fixare al patului.

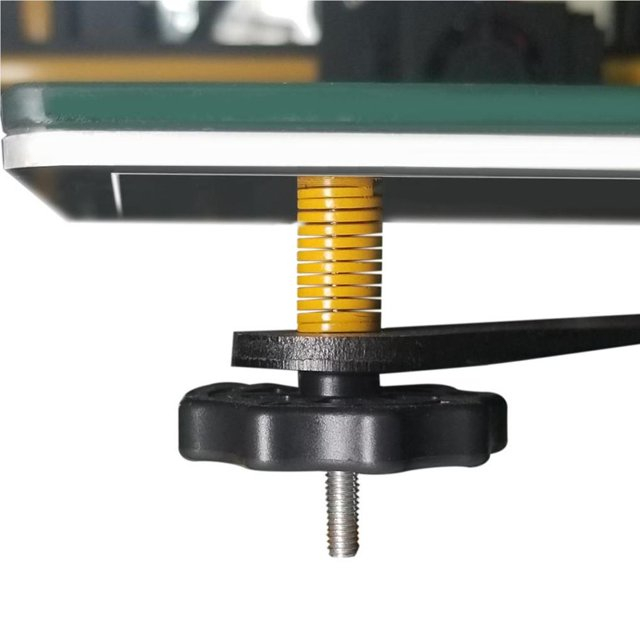

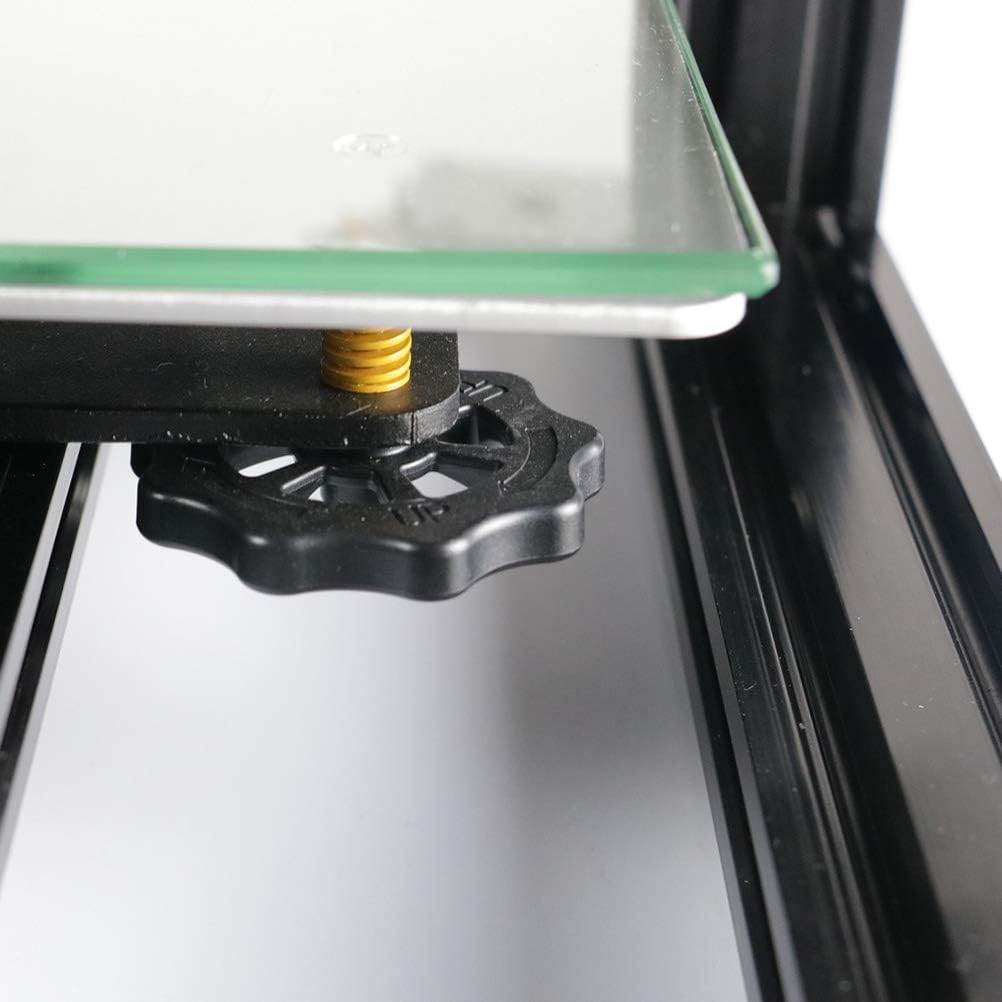

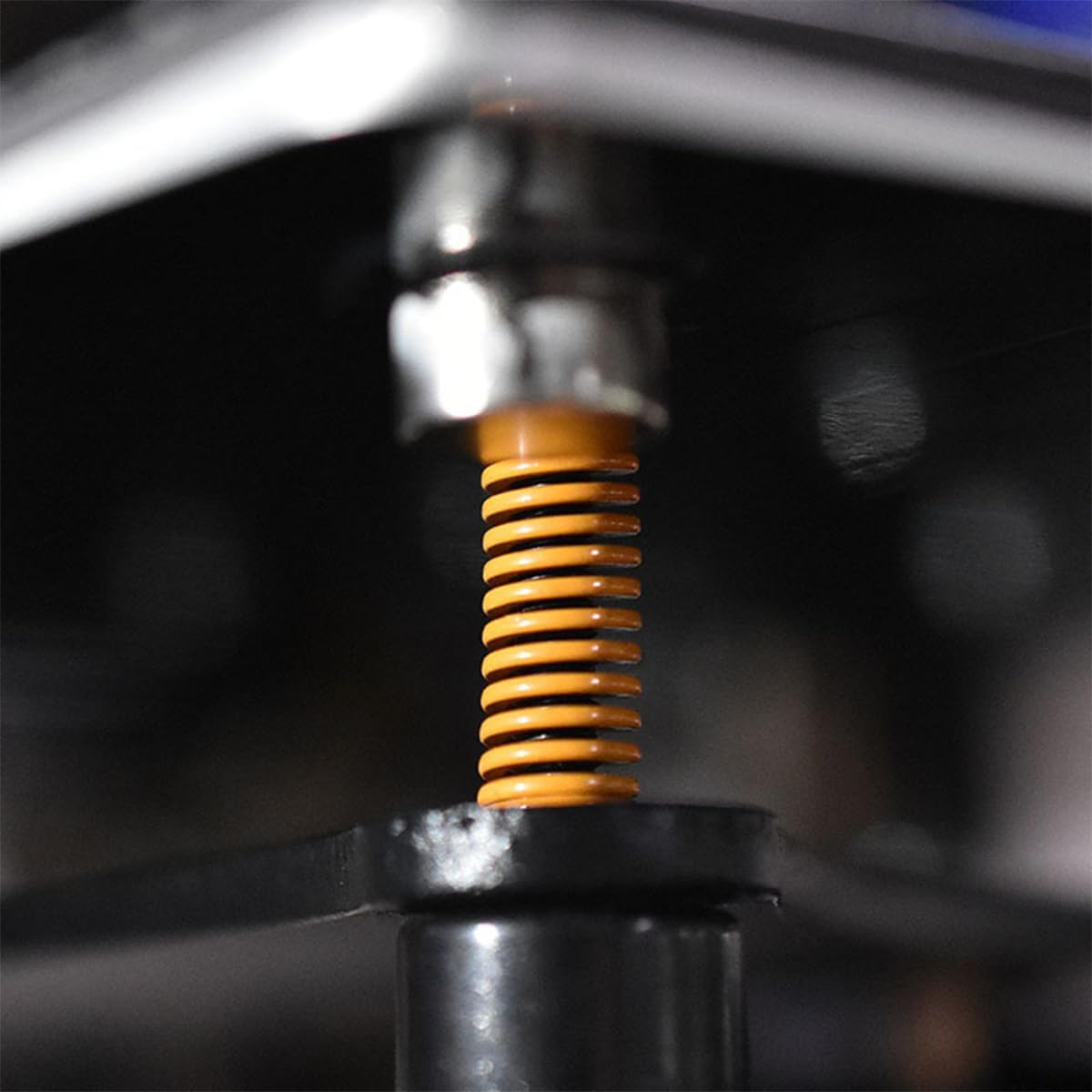

4. Arcul se monteaza pe surub, intre patul incalzit si suportul mobil.
5. Piulita de reglaj se insurubeaza sub suport, pastrand suficienta cursa pentru ajustarea ulterioara.
6. Cele patru piulite se strang progresiv si uniform, fara comprimarea completa a arcurilor.
7. Dupa montaj se verifica stabilitatea ansamblului si se efectueaza nivelarea completa a patului.

Utilizare:

Nivelarea se realizeaza prin rotirea piulitelor in pasi mici si verificarea distantei dintre duza si suprafata de printare in fiecare punct de reglaj. Calibrarea finala se efectueaza cu patul adus la temperatura de lucru utilizata pentru imprimare.

Recomandari si precautii:

• Kitul permite numai reglaj manual si nu include senzor sau sistem electronic de autonivelare.
• Arcurile nu trebuie comprimate complet, deoarece cursa de reglaj va fi limitata.
• Piulitele si suruburile nu se forteaza daca filetul nu se cupleaza corect.
• Cablurile patului incalzit nu trebuie tensionate, prinse sau strivite in timpul montajului.
• Nivelul patului se verifica din nou dupa primele cicluri de incalzire si imprimare.

Compatibilitate:

• Creality Ender-3.
• Creality CR-10.
• Creality CR-10S.
• Creality CR-10 Mini.
• Nu este compatibil cu Creality CR-10 S4 si CR-10 S5.
