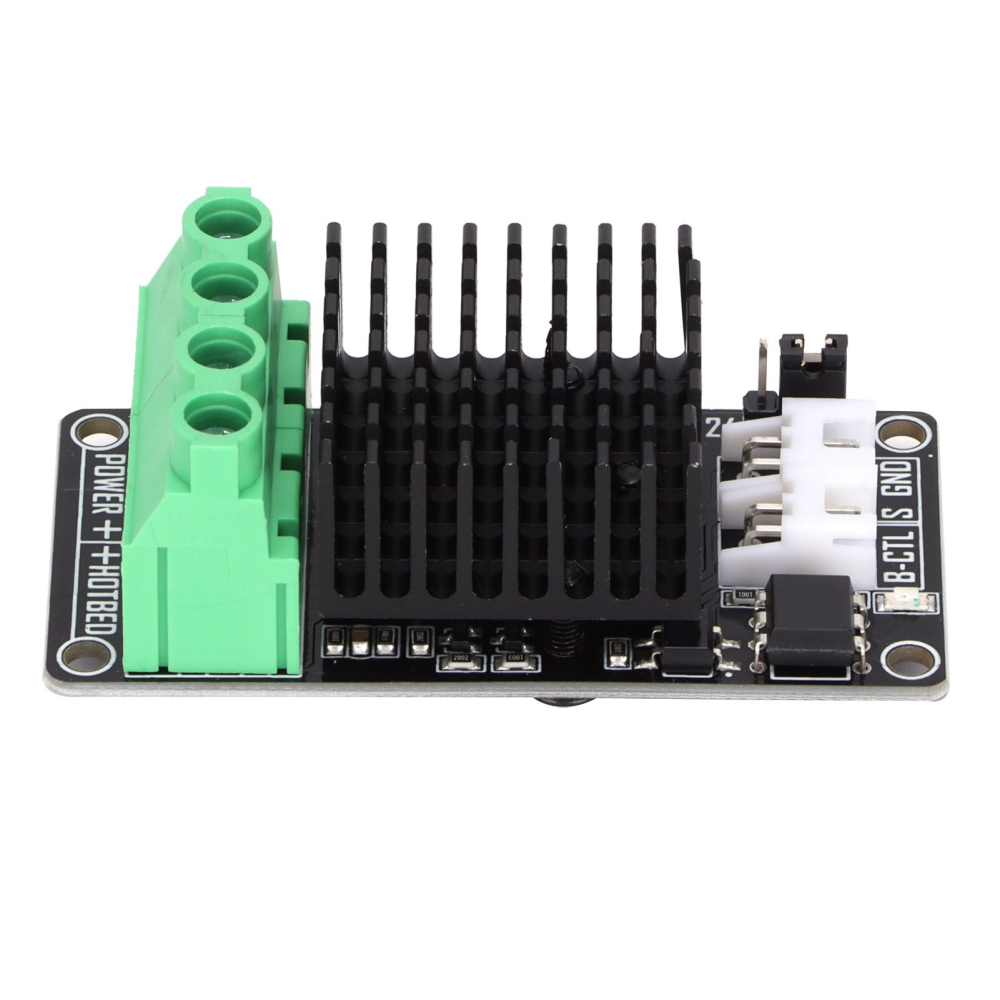

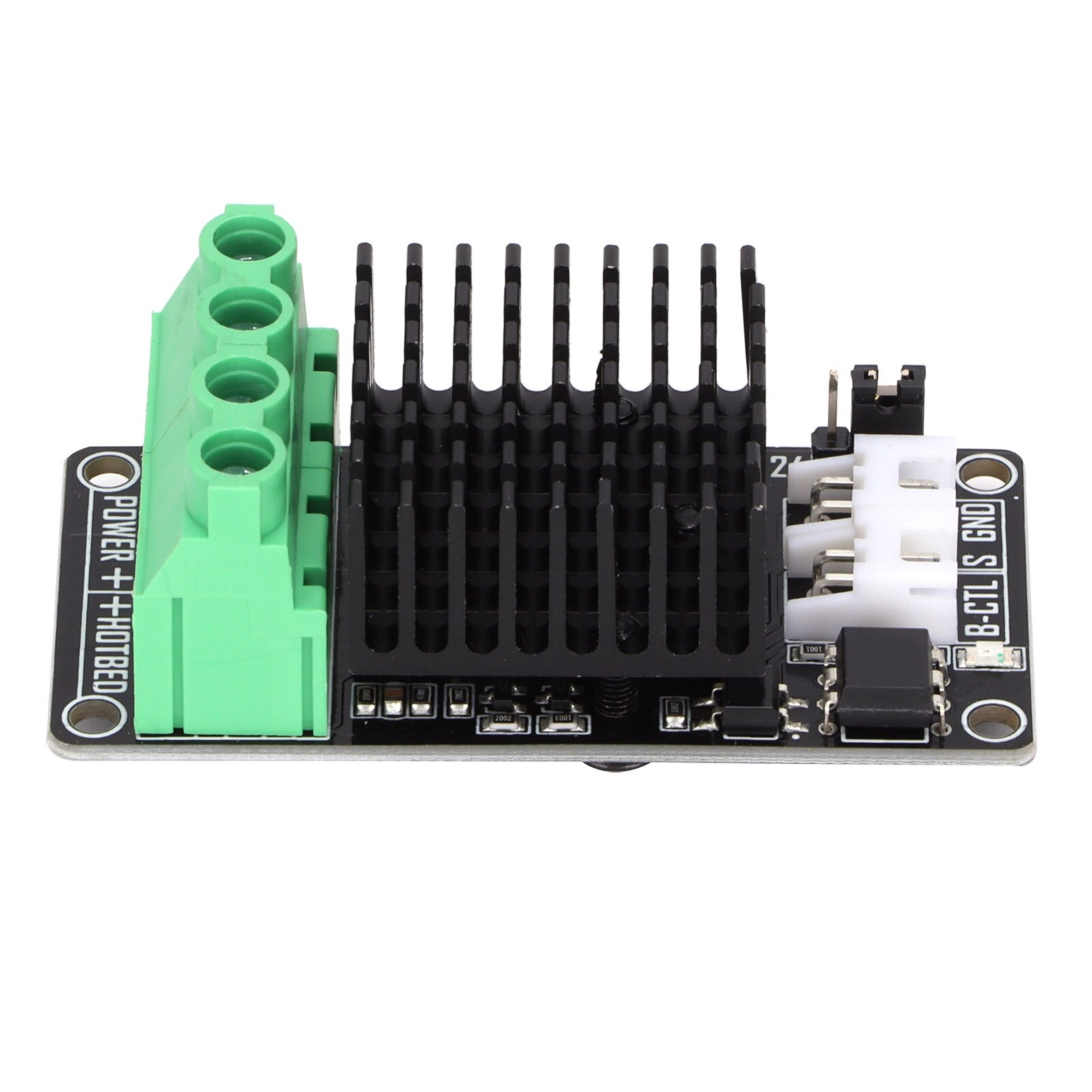

Modulul functioneaza ca etaj extern de comutatie intre sursa de alimentare si patul incalzit. Placa de control transmite comanda de incalzire prin cablul de semnal, iar MOSFET-ul comuta alimentarea patului fara ca intregul curent de sarcina sa treaca prin placa imprimantei.

Produsul nu regleaza singur temperatura si nu inlocuieste termistorul. Controlul temperaturii ramane realizat de placa imprimantei si de firmware.

Caracteristici principale:

• Reduce solicitarea circuitului de putere pentru patul incalzit de pe placa de control.
• Permite alimentarea sarcinii direct din sursa imprimantei.
• Accepta semnal digital pentru sisteme de 12-24V.

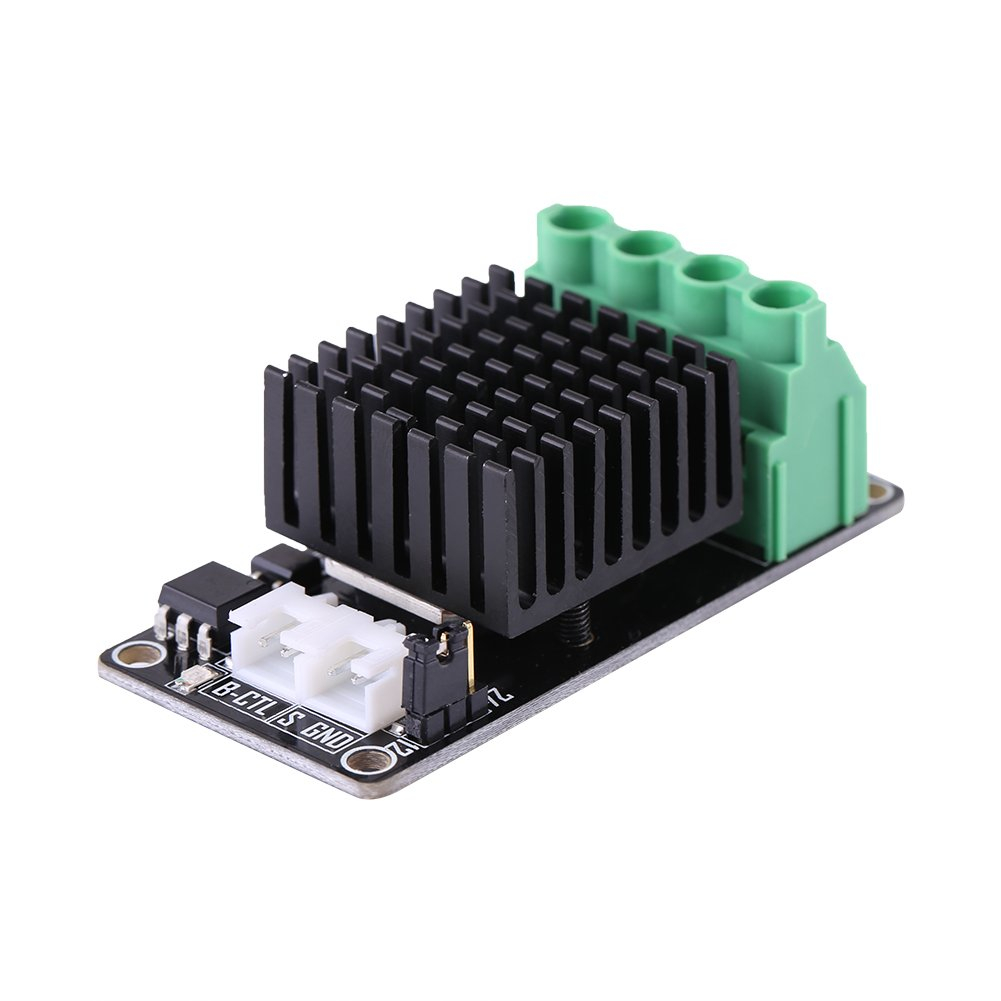

• Radiatorul montat pe MOSFET contribuie la disiparea caldurii.
• Formatul compact permite montarea in compartimentul electronic al imprimantei.
• Cablul cu mufa de 2 pini permite conectarea semnalului de control.

Specificatii tehnice:

• Tip produs: modul MOSFET extern pentru pat incalzit.
• Curent maxim declarat: 30A.
• Tensiune sistem si semnal: 12-24V DC.

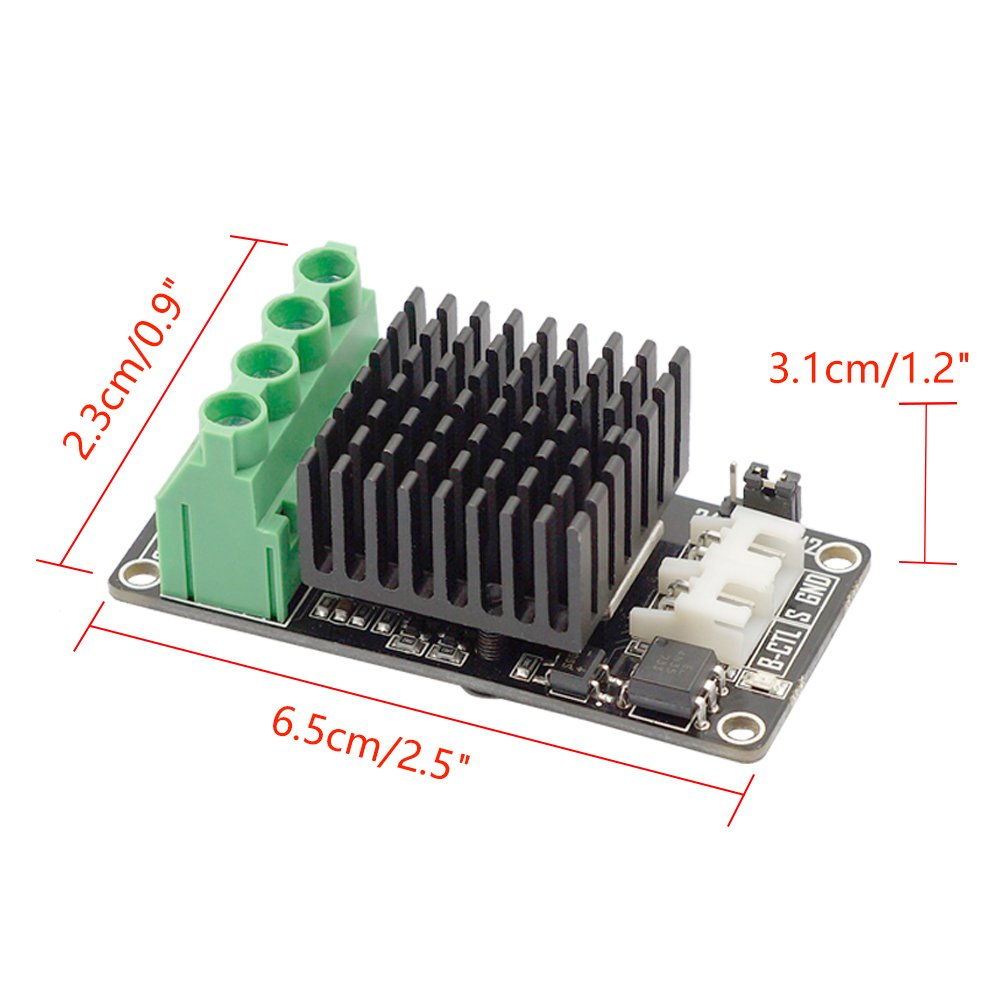

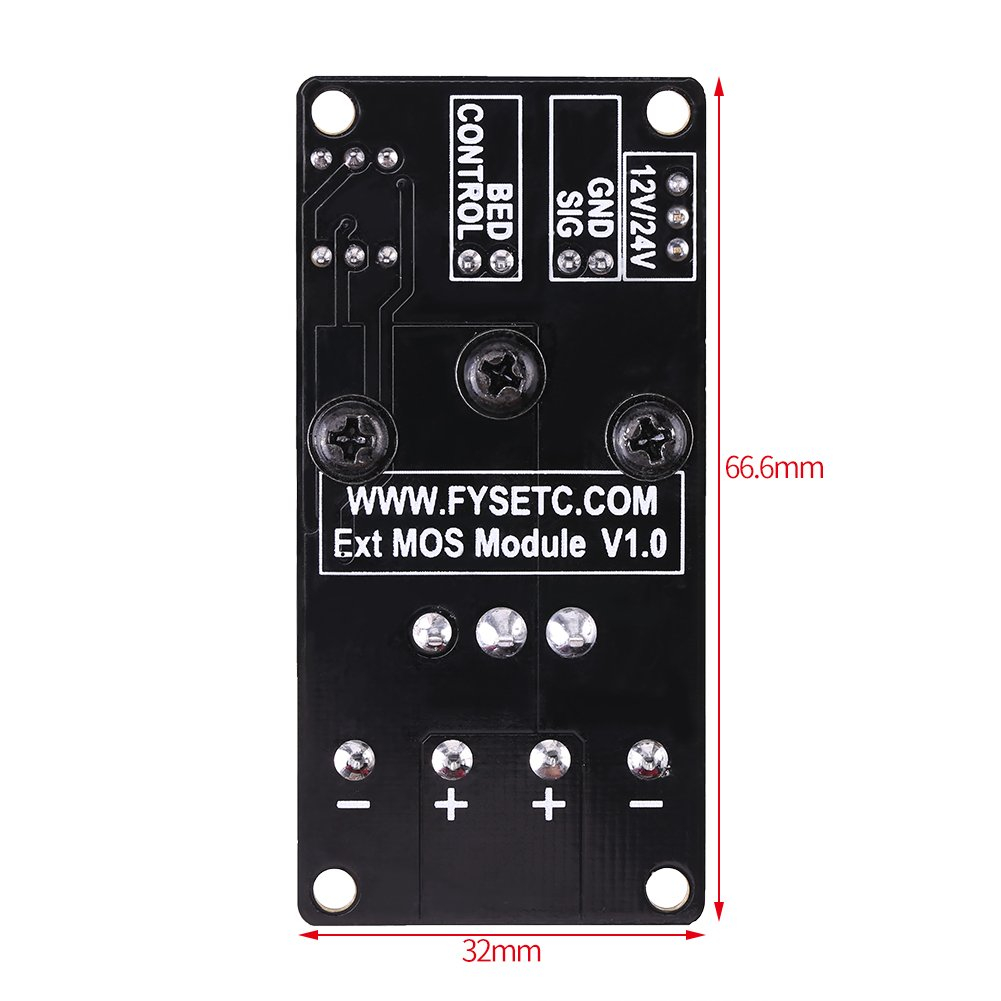

• Dimensiuni modul: 65x30x24mm.
• Dimensiuni radiator: 28x28x15mm.

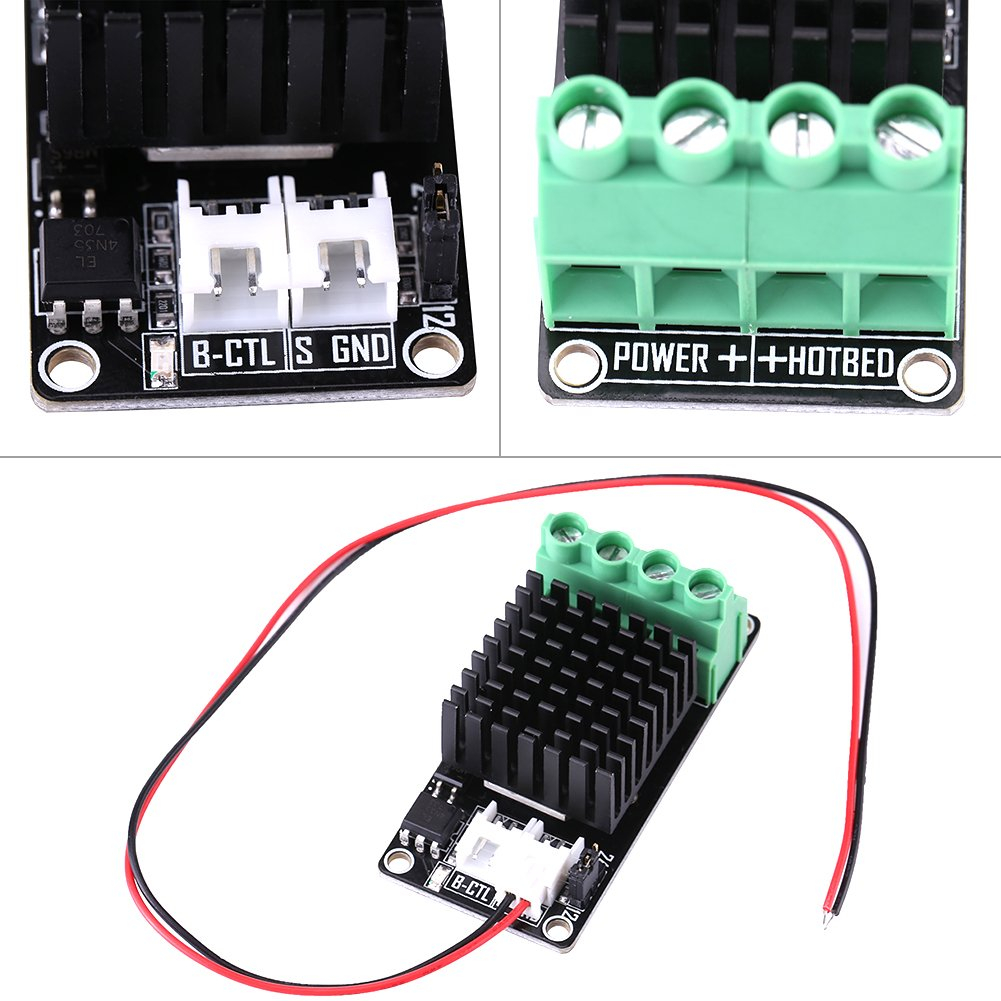

• Conector semnal: mufa cu 2 pini.
• Aplicatie: extinderea etajului de putere pentru patul incalzit al imprimantei 3D.

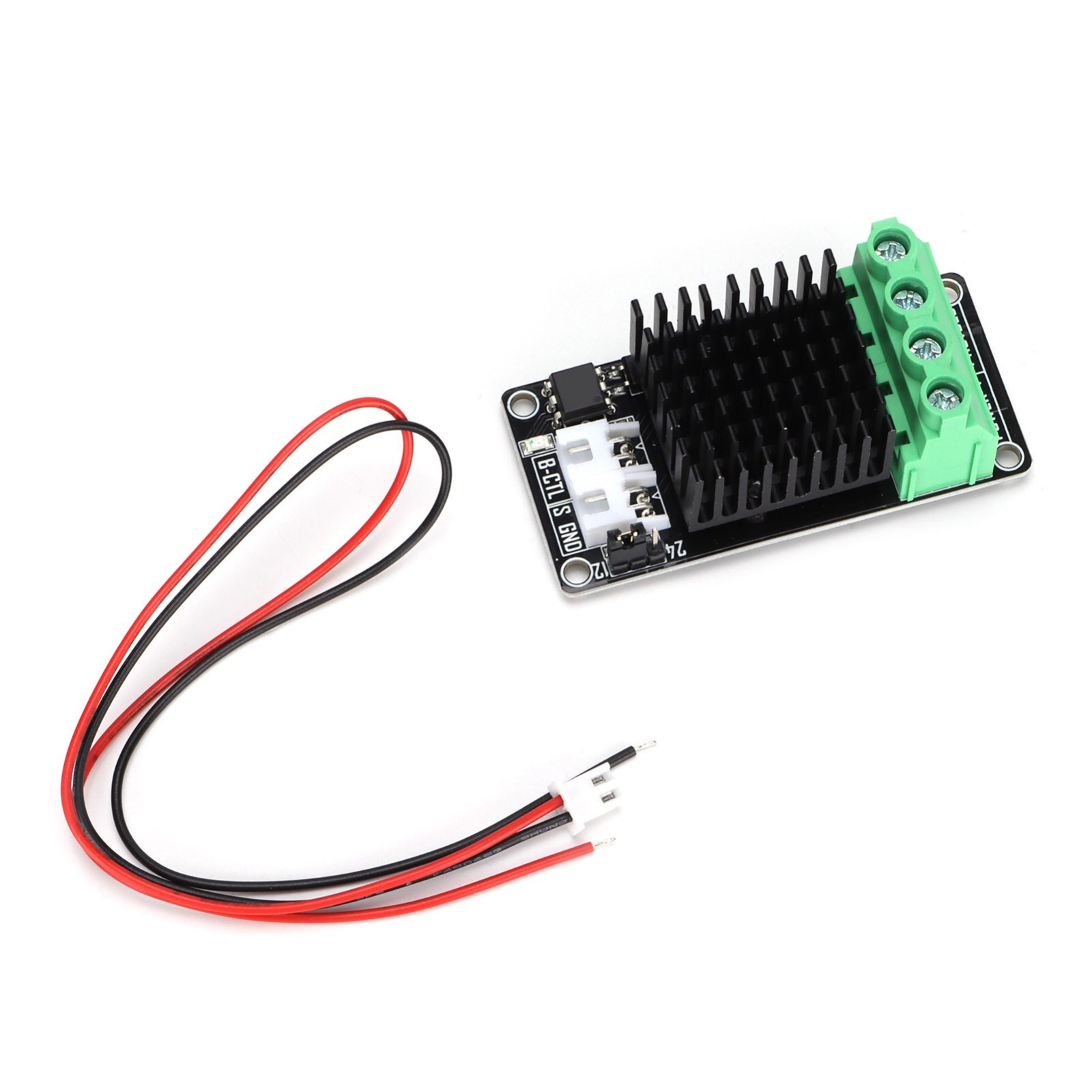

Continut pachet:

• Modul MOSFET 30A cu radiator.
• Cablu pentru semnal cu mufa de 2 pini.

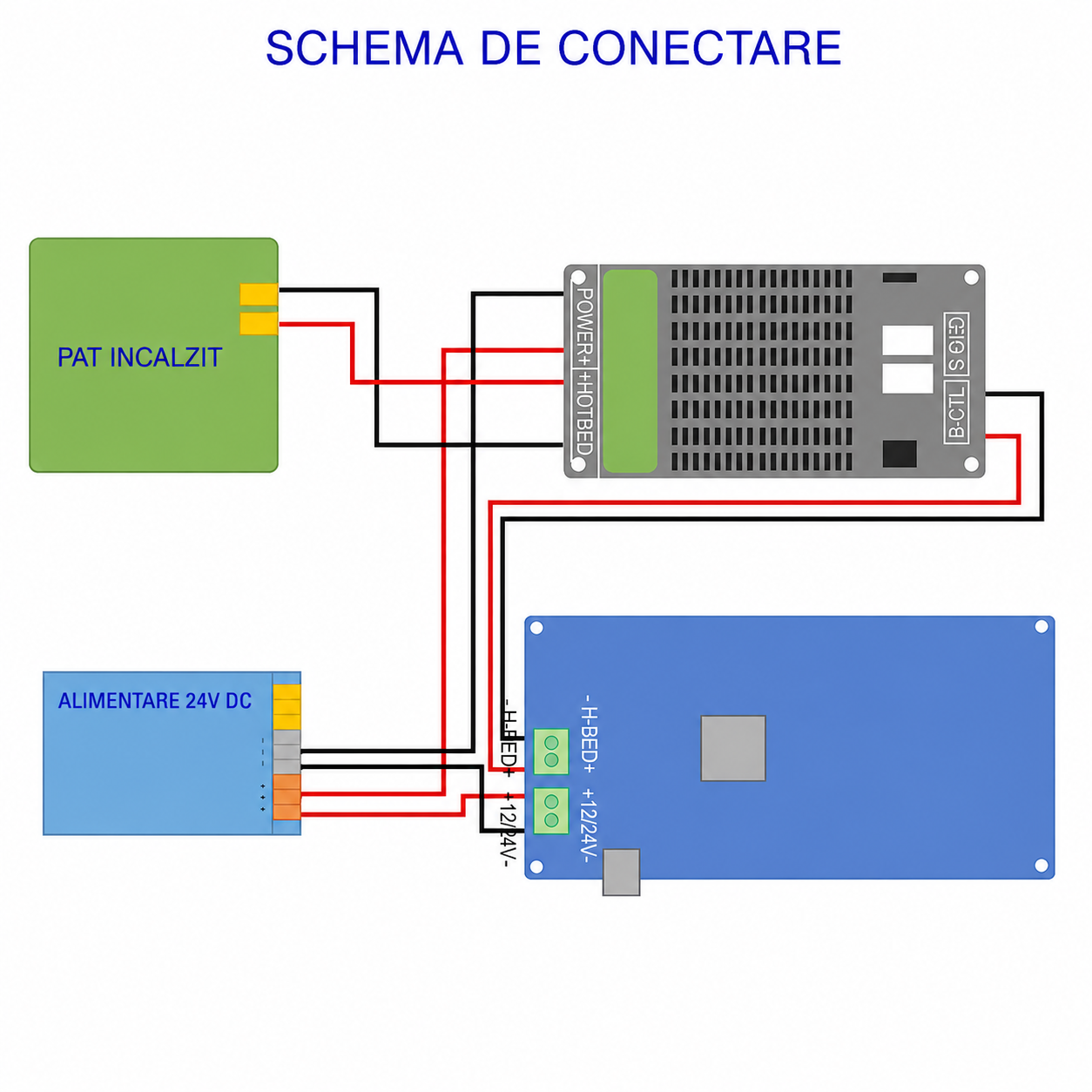

Instructiuni de montaj:

1. Imprimanta se opreste, se deconecteaza de la reteaua electrica si se lasa sa se raceasca.
2. Modulul se fixeaza pe o suprafata neconductoare, intr-o zona ventilata si protejata impotriva contactului accidental.

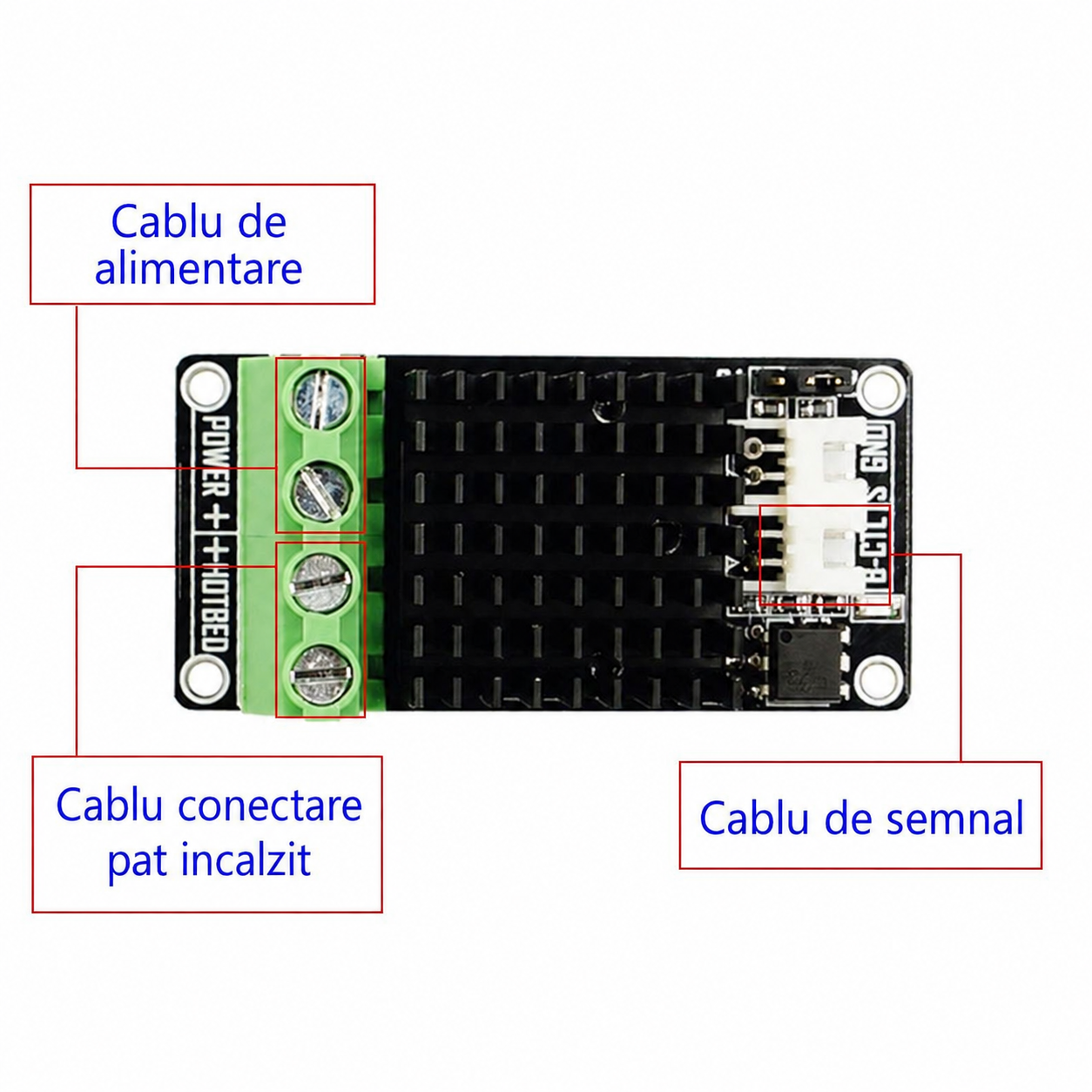

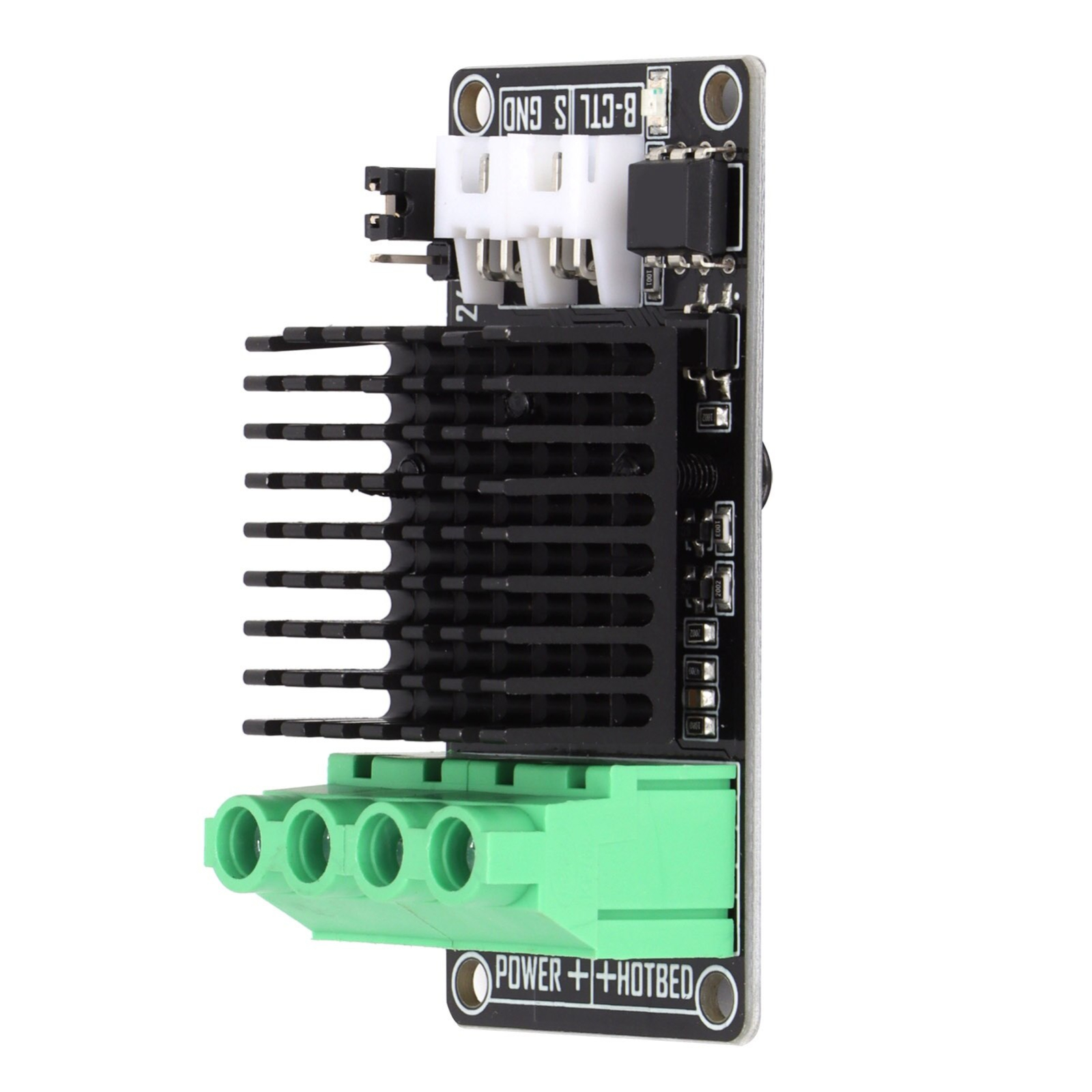

3. Intrarea de putere a modulului se conecteaza direct la sursa de alimentare de 12V sau 24V DC, respectand polaritatea indicata pe placa.
4. Patul incalzit se conecteaza la iesirea de sarcina a modulului, conform marcajelor si polaritatii imprimate.
5. Cablul cu mufa de 2 pini se conecteaza intre iesirea pentru pat incalzit a placii de control si intrarea de semnal a modulului.
6. Pentru traseele de putere se utilizeaza cabluri si conexiuni dimensionate pentru curentul real consumat de pat.
7. Inainte de alimentare se verifica polaritatea, strangerea bornelor, izolarea conductorilor si absenta scurtcircuitelor.
8. Prima pornire se realizeaza la o temperatura setata redusa, urmarind functionarea patului si incalzirea modulului.

Utilizare:

Dupa instalare, modulul este comandat automat de placa imprimantei atunci cand firmware-ul activeaza patul incalzit. Temperatura se seteaza si se monitorizeaza normal din interfata imprimantei, fara comenzi separate pentru modulul MOSFET.

Recomandari si precautii:

• Curentul de 30A reprezinta limita maxima declarata si nu trebuie depasit.
• Modulul se utilizeaza numai in circuite de 12-24V DC, nu direct la tensiunea retelei electrice.
• Polaritatea sursei, a sarcinii si a semnalului trebuie verificata inainte de alimentare.
• Radiatorul trebuie sa beneficieze de circulatie libera a aerului.
• Pe circuitul de alimentare se recomanda montarea unei sigurante dimensionate pentru consumul real al patului si pentru cablurile utilizate.
• Conexiunile slabite sau cablurile subdimensionate pot produce supraincalzire.
• Functionarea se opreste daca modulul, bornele sau cablurile se incalzesc excesiv.
• Montajul si punerea in functiune trebuie realizate de o persoana competenta.

Compatibilitate:

• Imprimante 3D cu pat incalzit alimentat la 12V sau 24V DC.
• Placi de control cu iesire digitala de 12-24V pentru comanda patului incalzit.
• Surse de alimentare DC capabile sa furnizeze curentul necesar patului.
