Kit complet pentru inlocuirea sau asamblarea zonei de extrudare la imprimante 3D care folosesc aceasta configuratie. Ansamblul functioneaza la 12V si include tubul PTFE (teflon) si conectorii necesari ghidarii filamentului de 1.75mm.

Specificatii tehnice:

• Tip produs: cap printare / hotend Bowden
• Configuratie: tip CR-10
• Tensiune rezistenta: 12V DC
• Putere rezistenta: 40W
• Diametru duza: 0.4mm
• Diametru filament: 1.75mm
• Termistor: NTC 100K, R(25°C)=100K ±1%
• Interval masurare termistor: -40...+300°C

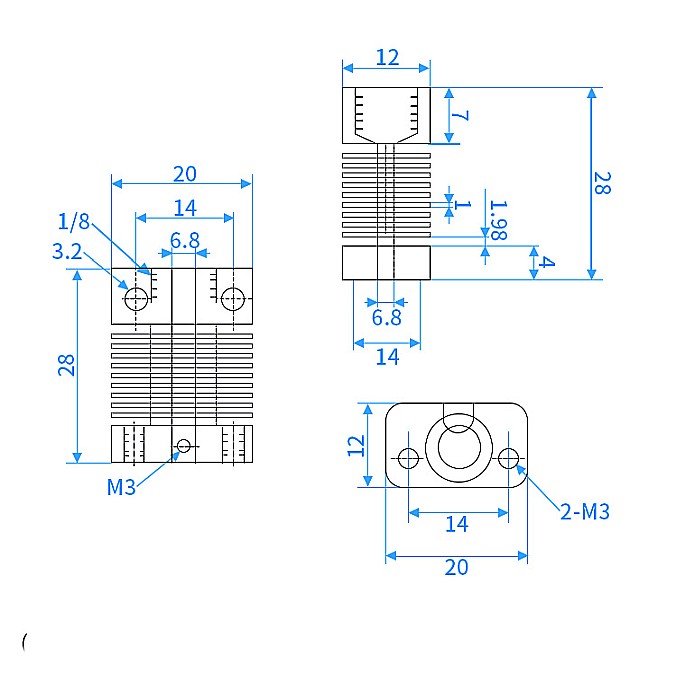

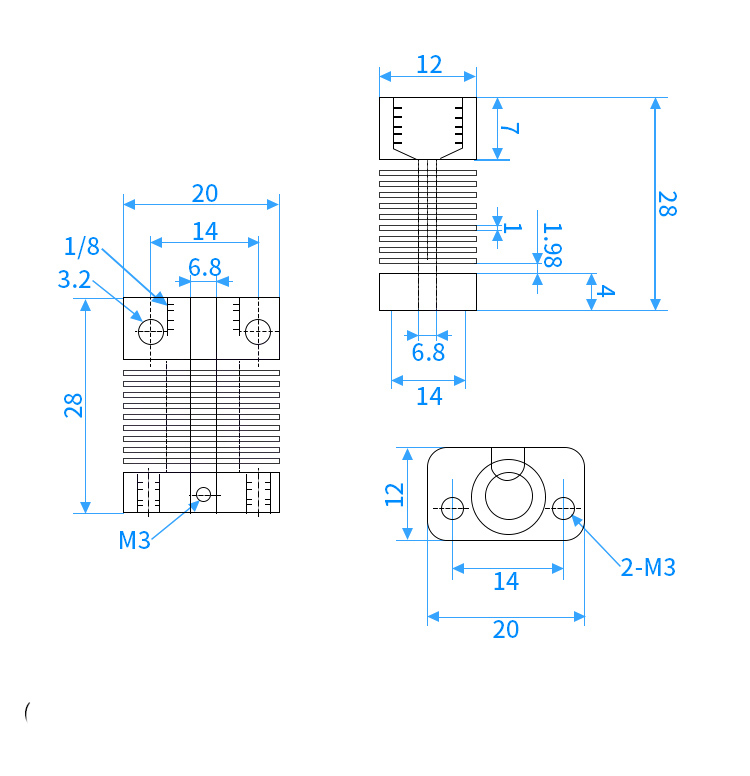

• Dimensiuni bloc incalzire: 20x20x10mm
• Lungime tija heatbreak: 30mm
• Lungime cablu: 1m
• Materiale: aluminiu, inox si alama
• Metoda conectare: cabluri externe

Continut pachet:

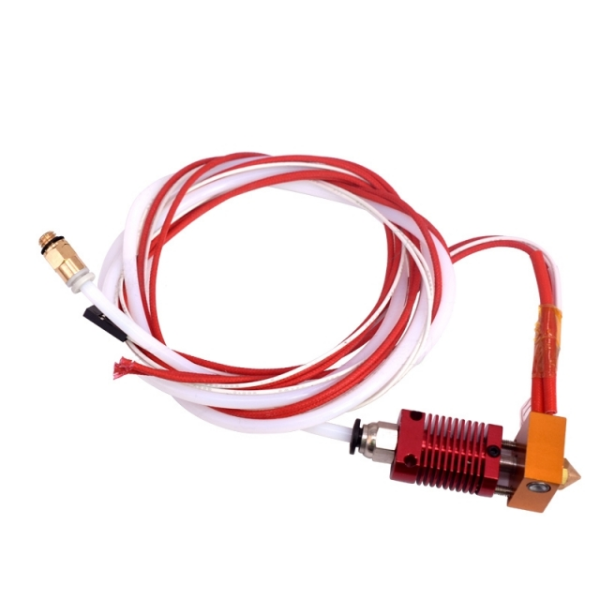

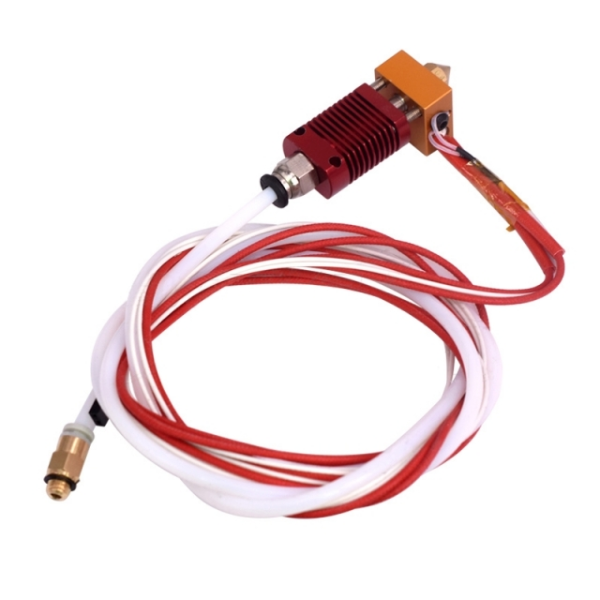

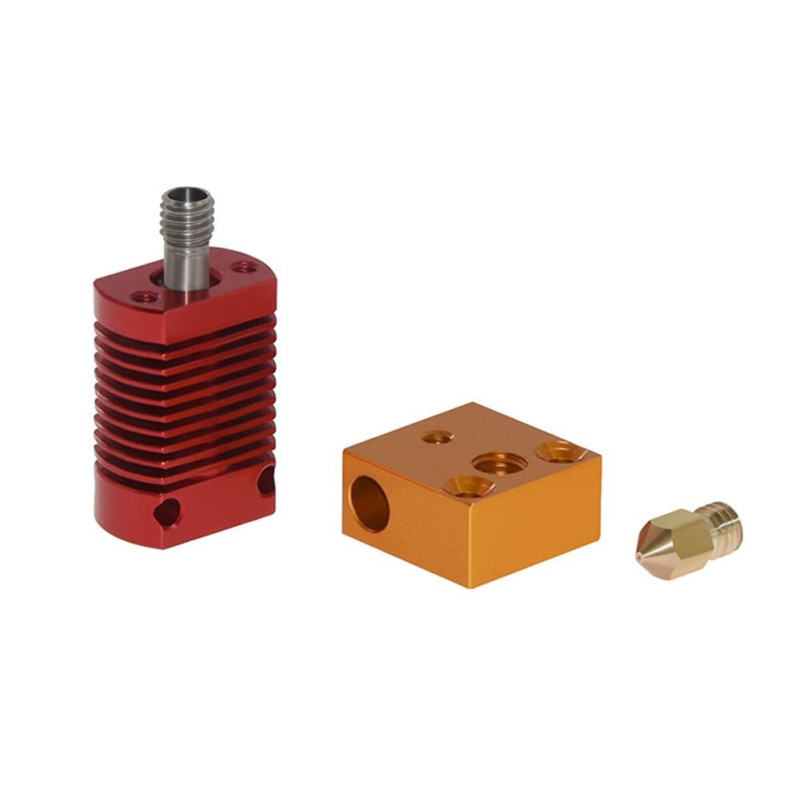

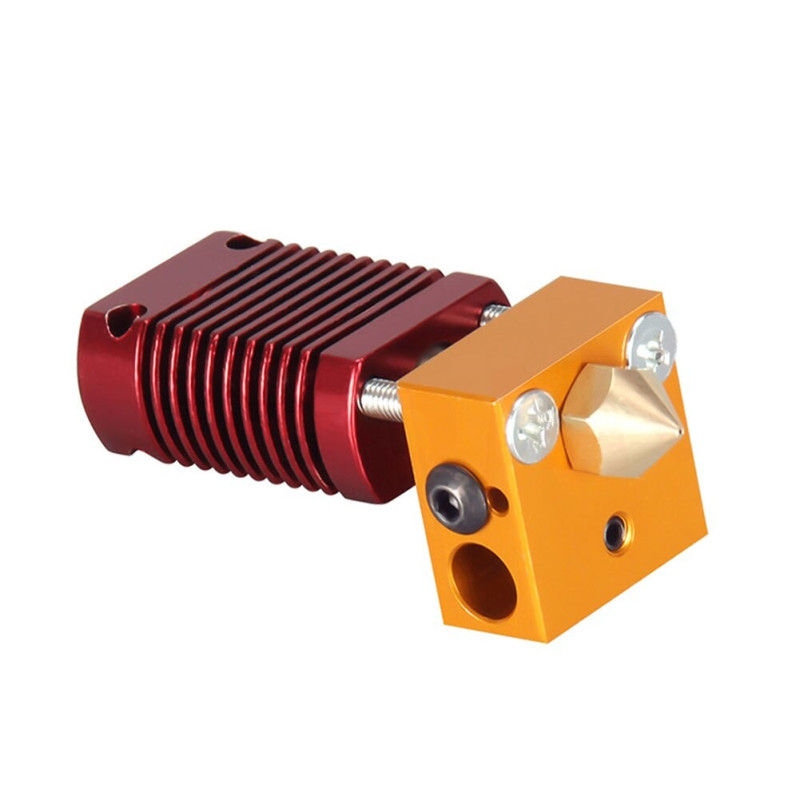

• Ansamblu hotend CR-10
• Duza de 0.4mm
• Bloc de incalzire
• Rezistenta de incalzire 12V, 40W
• Termistor NTC 100K
• Tub PTFE de 1m
• Conector pneumatic PC4-01 cu filet de 10mm
• Conector pneumatic cu filet de 6mm

Compatibilitate:

• Imprimante 3D care folosesc un ansamblu hotend tip CR-10, dupa verificarea tensiunii, prinderii si conectorilor

Instructiuni de montaj / utilizare:

• Deconectati imprimanta de la alimentare inainte de montaj.
• Verificati ca sursa si placa de control sunt configurate pentru 12V.
• Fixati ansamblul hotend in suportul capului de printare, fara a tensiona cablurile.
• Conectati rezistenta de incalzire la iesirea heater si termistorul la intrarea dedicata senzorului de temperatura.
• Asigurati racirea radiatorului cu un ventilator adecvat inainte de utilizare.
• Taiati capatul tubului PTFE drept, introduceti-l complet in conectorul pneumatic si blocati-l astfel incat sa nu ramana joc pe traseul filamentului.
• Verificati citirea temperaturii, incalzirea si functionarea racirii, apoi efectuati reglajul PID daca placa de control permite aceasta functie.

Recomandari si precautii:

• Tensiune corecta: utilizati produsul numai intr-un sistem de 12V.
• Nu utilizati hotend-ul fara racirea corespunzatoare a radiatorului.
• Nu atingeti duza sau blocul de incalzire in timpul functionarii ori imediat dupa oprire.
• Dupa interventii la duza, verificati etansarea dintre duza si tija heatbreak conform procedurii de strangere la cald recomandate pentru imprimanta.
• Intervalul -40...+300°C reprezinta domeniul declarat al termistorului si nu trebuie interpretat ca temperatura maxima permisa pentru tubul PTFE sau pentru intregul hotend.
