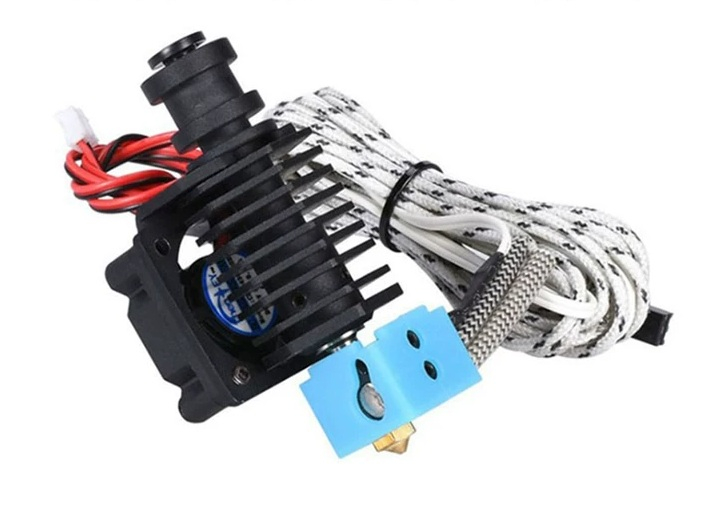

Kit-ul hotend tip V6 Hexagon Bowden este un ansamblu cu ventilator si conector pneumatic integrat, destinat ghidarii filamentului de 1.75mm prin tub PTFE. Varianta functioneaza la 12V si include componentele electrice ale hotend-ului.

Specificatii tehnice:

• Tip produs: cap printare / hotend Bowden
• Constructie: tip V6 Hexagon
• Tensiune rezistenta: 12V DC
• Putere rezistenta: 40W
• Diametru duza: 0.4mm
• Diametru filament: 1.75mm
• Termistor: HT-NTC100K
• Ventilator: 30x30x10mm, 12V
• Protectie din silicon: rezistenta declarata la 300°C
• Lungime cablu: 1m

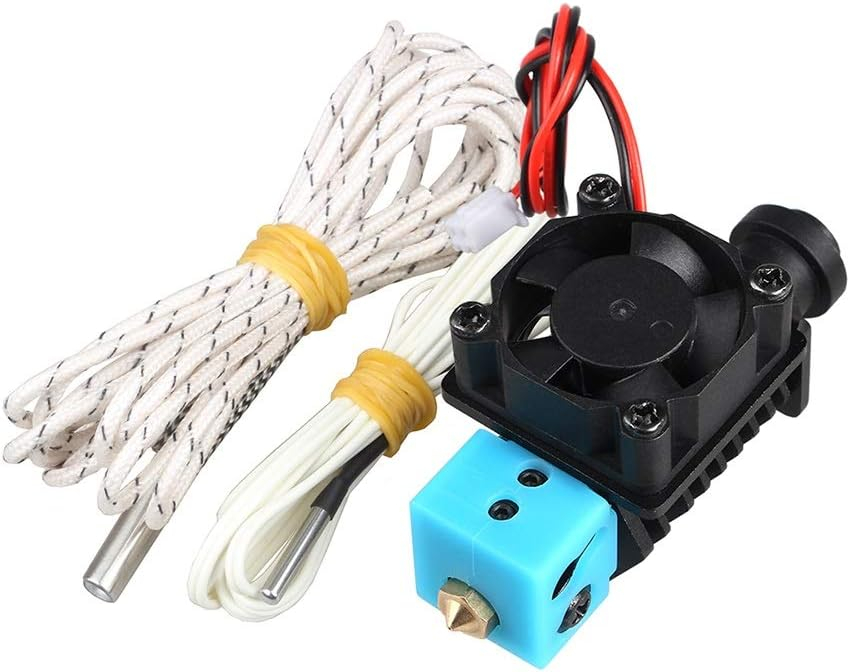

Continut pachet:

• Ansamblu hotend tip V6 Hexagon
• Duza de 0.4mm
• Rezistenta de incalzire 12V 40W
• Termistor HT-NTC100K
• Ventilator 3010, 12V
• Conector pneumatic integrat
• Protectie din silicon

Compatibilitate:

• Sisteme Bowden pentru filament de 1.75mm care accepta geometria si prinderea unui hotend tip V6 Hexagon

Instructiuni de montaj / utilizare:

• Deconectati imprimanta de la alimentare inainte de montaj.
• Verificati ca sursa si placa de control sunt configurate pentru 12V.
• Fixati ansamblul hotend in suportul capului de printare, fara a tensiona cablurile.
• Conectati rezistenta de incalzire la iesirea heater si termistorul la intrarea dedicata senzorului de temperatura.
• Conectati ventilatorul la alimentarea de 12V si verificati sensul fluxului de aer spre radiator.
• Introduceti tubul PTFE compatibil complet in conectorul pneumatic si blocati-l astfel incat sa nu ramana joc pe traseul filamentului.
• Verificati citirea temperaturii, incalzirea si functionarea racirii, apoi efectuati reglajul PID daca placa de control permite aceasta functie.

Recomandari si precautii:

• Tensiune corecta: utilizati produsul numai intr-un sistem de 12V.
• Nu utilizati hotend-ul fara racirea corespunzatoare a radiatorului.
• Nu atingeti duza sau blocul de incalzire in timpul functionarii ori imediat dupa oprire.
• Dupa interventii la duza, verificati etansarea dintre duza si tija heatbreak conform procedurii de strangere la cald recomandate pentru imprimanta.
