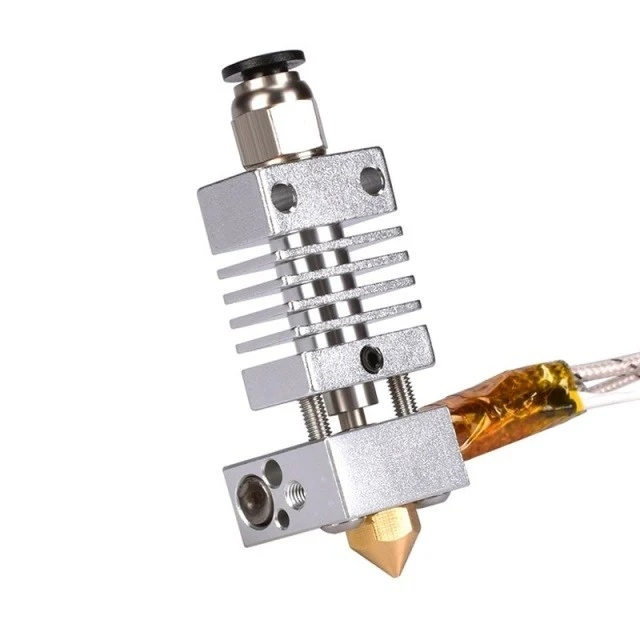

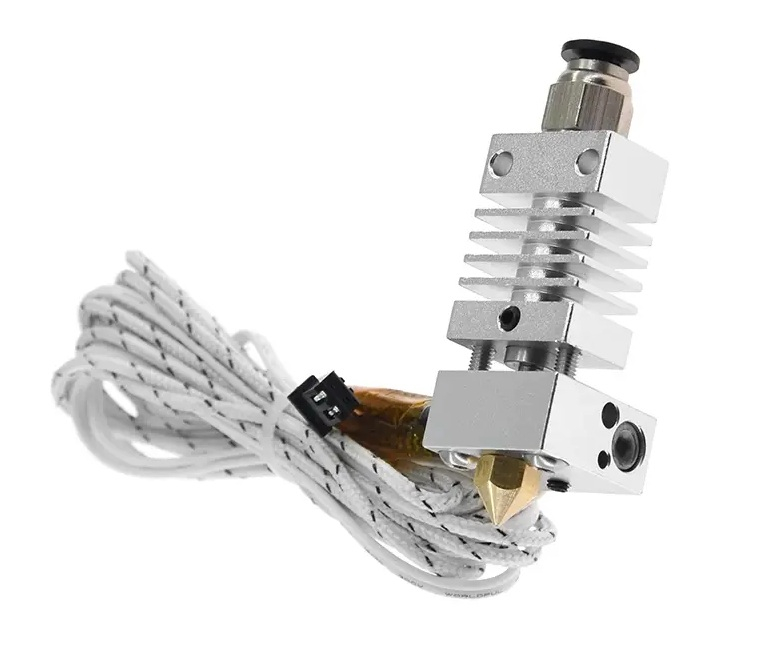

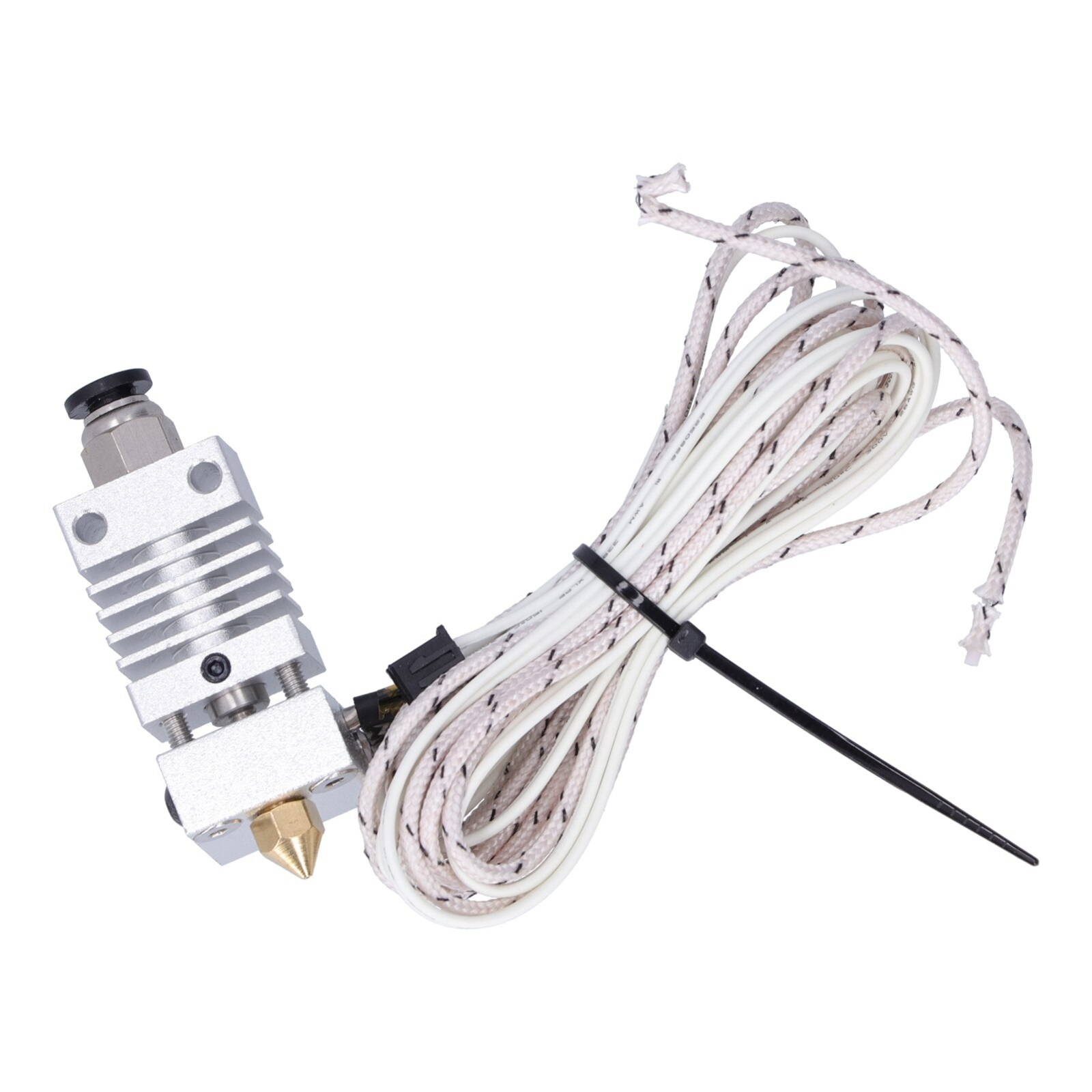

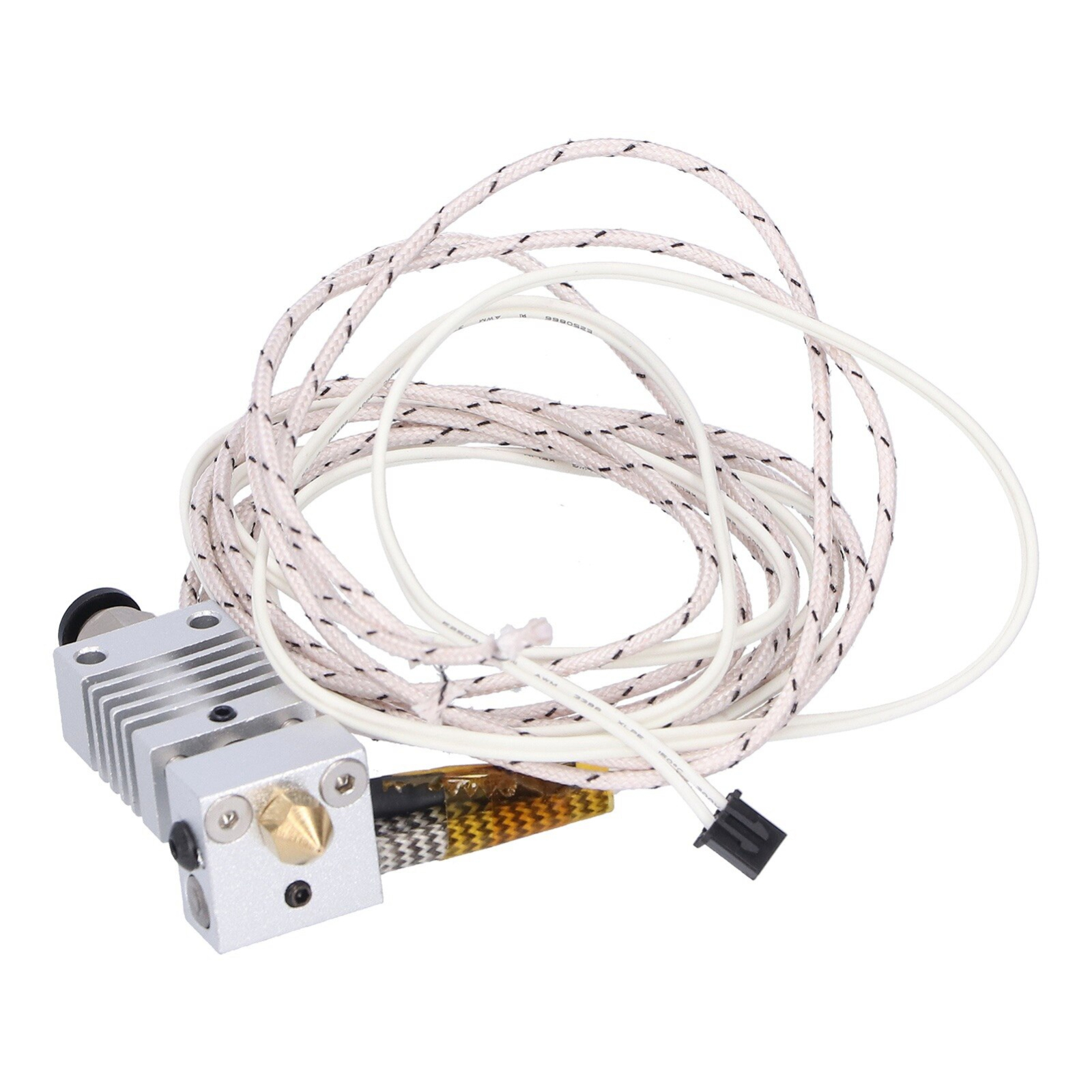

Capul de printare hotend CR-10 Bowden este destinat inlocuirii ansamblului de extrudare la imprimante compatibile CR-10 si CR-10S. Varianta functioneaza la 12V si utilizeaza o rezistenta ceramica de 50W.

Specificatii tehnice:

• Tip produs: cap printare / hotend Bowden
• Tensiune rezistenta: 12V DC
• Putere rezistenta: 50W
• Tip rezistenta: cartus ceramic
• Diametru duza: 0.4mm
• Diametru filament: 1.75mm
• Dimensiuni bloc incalzire: 20x20x10mm
• Termistor: HT-NTC100K
• Lungime cablu rezistenta: 1m
• Conector pneumatic: PC4-01, filet 10mm
• Materiale: aluminiu, inox si alama

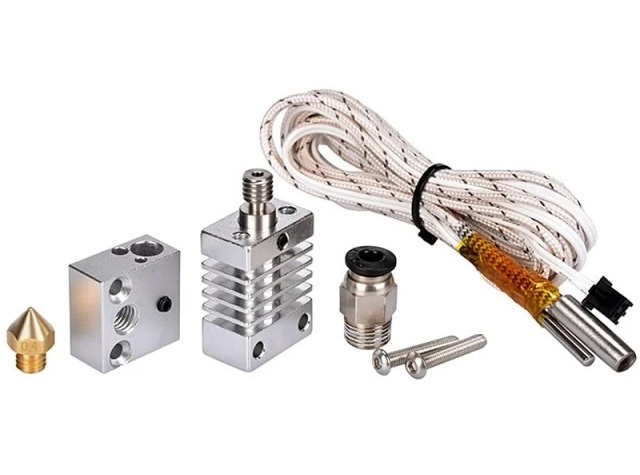

Continut pachet:

• Ansamblu hotend CR-10
• Duza de 0.4mm
• Bloc de incalzire 20x20x10mm
• Rezistenta ceramica 12V 50W cu cablu de 1m
• Termistor HT-NTC100K
• Conector pneumatic PC4-01

Compatibilitate:

• CR-10
• CR-10S
• Alte imprimante care folosesc acelasi ansamblu, numai dupa verificarea prinderii, tensiunii si conectorilor

Instructiuni de montaj / utilizare:

• Deconectati imprimanta de la alimentare inainte de montaj.
• Verificati ca sursa si placa de control sunt configurate pentru 12V.
• Fixati ansamblul hotend in suportul capului de printare, fara a tensiona cablurile.
• Conectati rezistenta de incalzire la iesirea heater si termistorul la intrarea dedicata senzorului de temperatura.
• Asigurati racirea radiatorului cu un ventilator adecvat inainte de utilizare.
• Introduceti tubul PTFE compatibil complet in conectorul pneumatic si blocati-l astfel incat sa nu ramana joc pe traseul filamentului.
• Verificati citirea temperaturii, incalzirea si functionarea racirii, apoi efectuati reglajul PID daca placa de control permite aceasta functie.

Recomandari si precautii:

• Tensiune corecta: utilizati produsul numai intr-un sistem de 12V.
• Nu utilizati hotend-ul fara racirea corespunzatoare a radiatorului.
• Nu atingeti duza sau blocul de incalzire in timpul functionarii ori imediat dupa oprire.
• Dupa interventii la duza, verificati etansarea dintre duza si tija heatbreak conform procedurii de strangere la cald recomandate pentru imprimanta.
