Blocul de incalzire V6 este componenta hotendului care sustine cartusul de incalzire, senzorul de temperatura, duza si tija heatbreak, asigurand transferul caldurii catre zona de topire a filamentului.

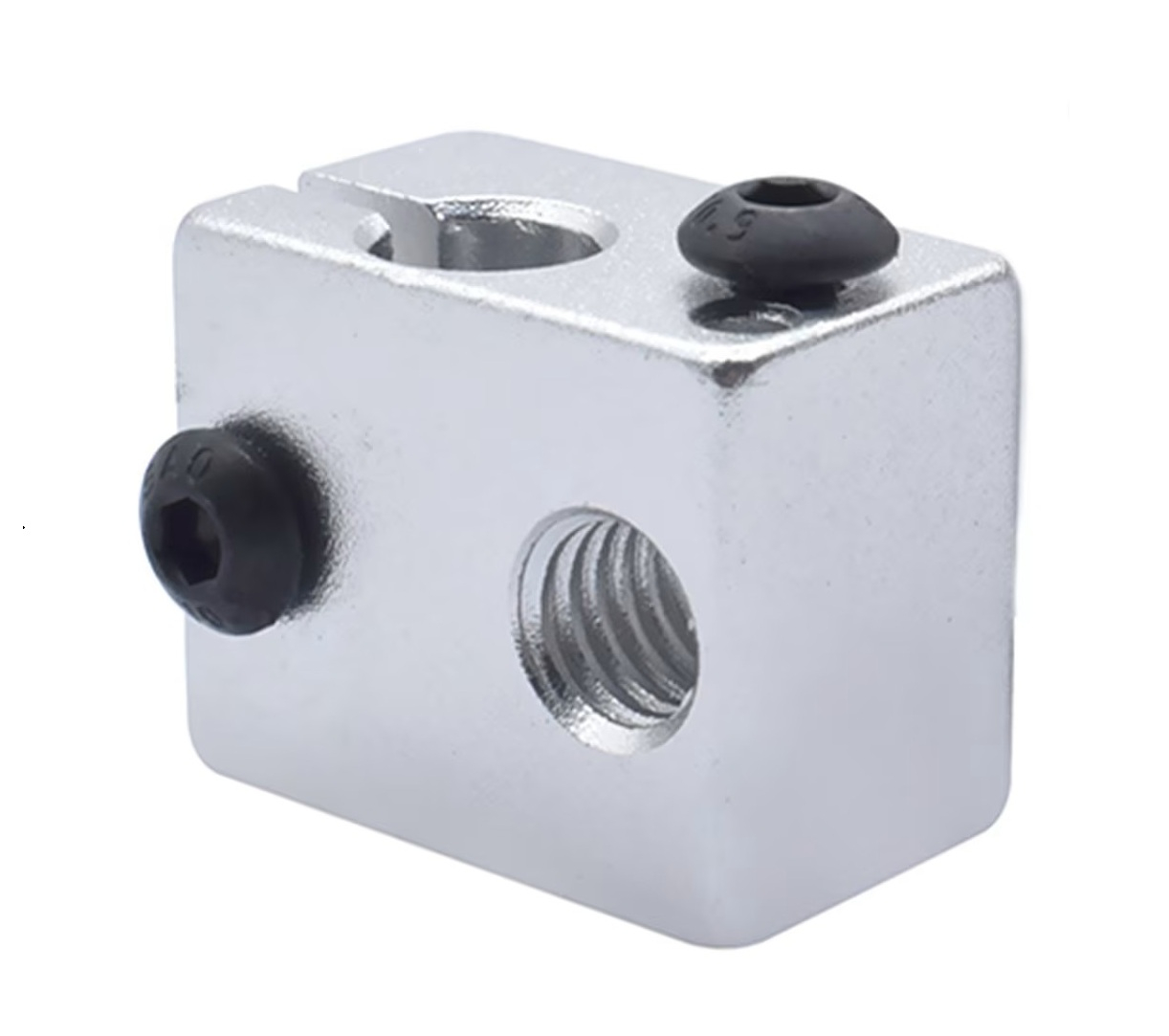

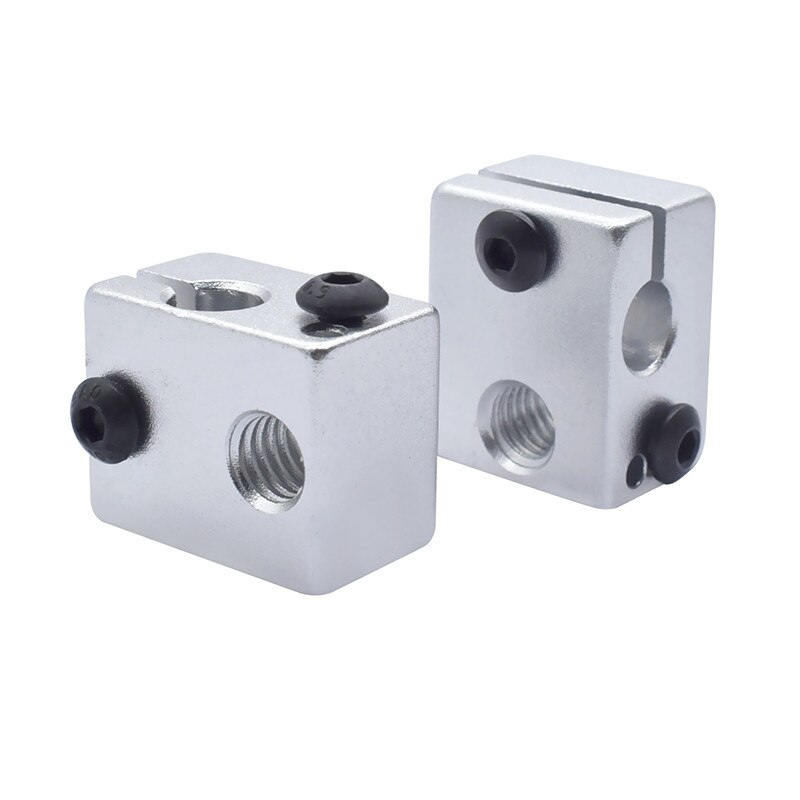

Blocul este realizat din aliaj de aluminiu, are dimensiuni nominale de 20x16x12mm si finisaj argintiu. Filetul M6 permite montarea componentelor compatibile ale hotendului V6.

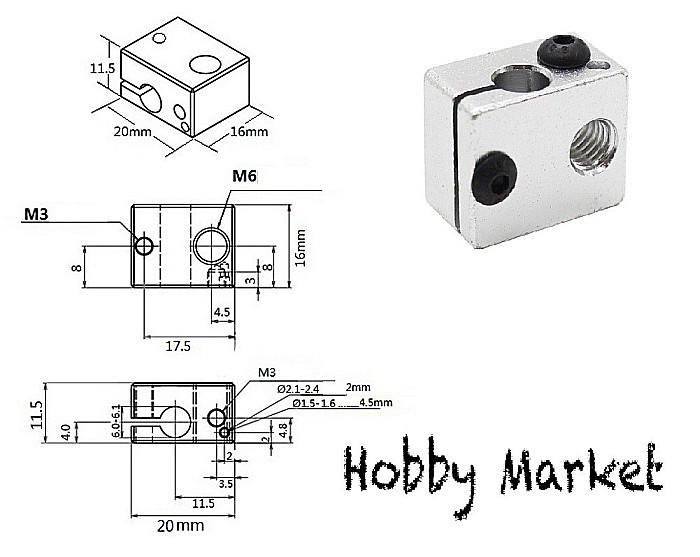

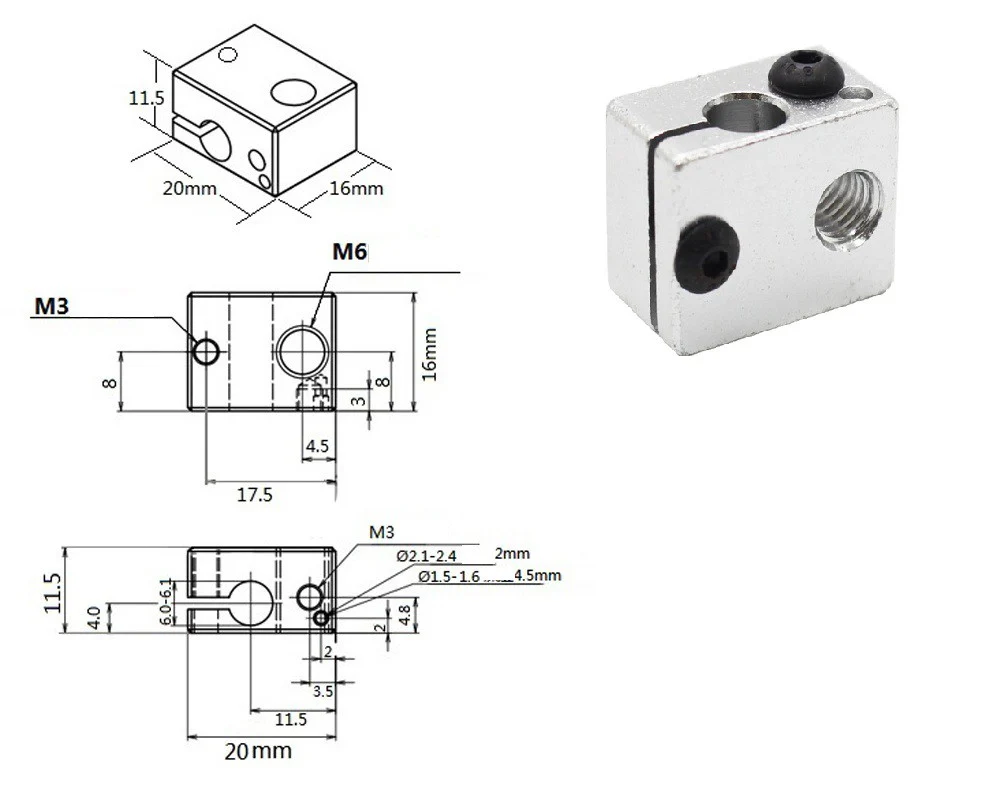

Orificiul pentru cartusul de incalzire are diametrul de aproximativ 6mm si foloseste un sistem de strangere cu surub M3. Canalul pentru senzorul de temperatura este destinat senzorilor compatibili cu dimensiunile indicate in desenul tehnic.

Specificatii tehnice:

• Tip produs: bloc de incalzire pentru hotend
• Model: V6
• Material: aliaj de aluminiu

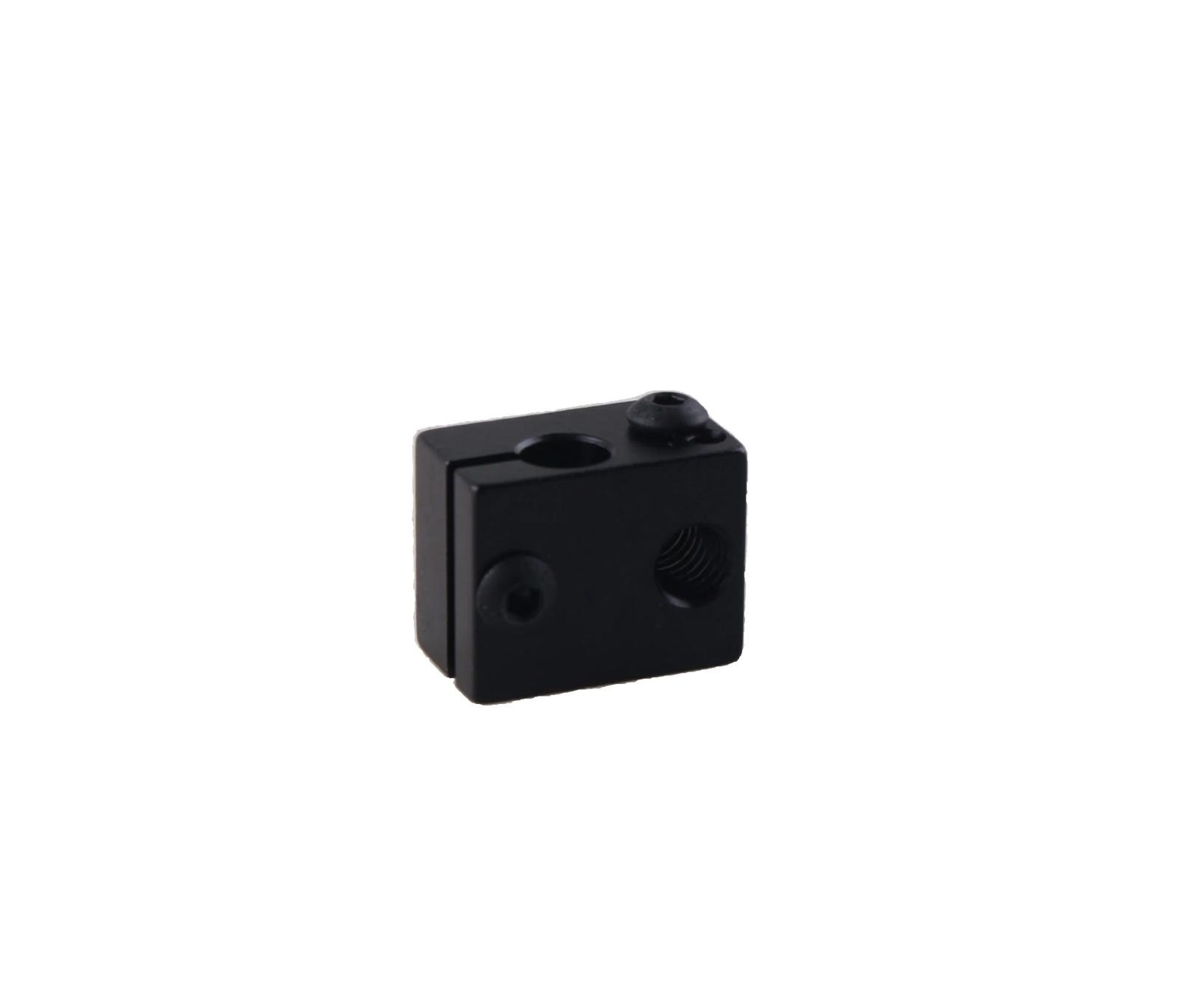

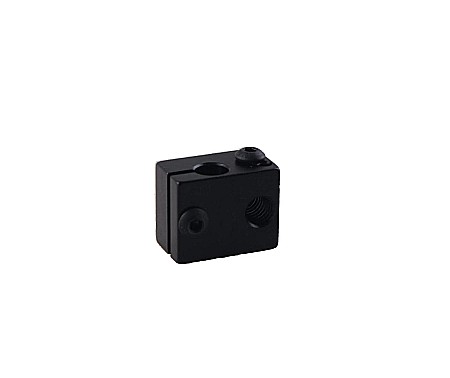

• Culoare: disponibil pe argintiu si negru
• Dimensiuni nominale: 20x16x12mm
• Filet pentru duza si tija heatbreak: M6
• Diametru orificiu cartus de incalzire: 6mm
• Canal senzor de temperatura: 1.5–1.6mm
• Diametru intrare canal senzor: 2.1–2.4mm
• Filete pentru fixare: M3
• Sistem fixare cartus: prin strangerea blocului

Compatibilitate:

• Hotenduri si capete de printare de tip V6
• Duze standard pentru V6 cu filet M6
• Tije heatbreak cu filet exterior M6 in zona de montare
• Cartuse de incalzire cu diametrul de 6mm
• Senzori de temperatura compatibili cu un canal de aproximativ 1.5–1.6mm

Blocul nu este destinat duzelor lungi de tip Volcano. Verificati dimensiunile si pozitionarea orificiilor blocului original inainte de achizitie.

Instructiuni de montaj / utilizare:

• Opriti imprimanta si deconectati alimentarea inainte de montaj.
• Asteptati racirea completa a hotendului inainte de manipulare.
• Montati duza si tija heatbreak in orificiul filetat M6.
• Introduceti complet cartusul de incalzire in orificiul dedicat.
• Fixati cartusul prin strangerea surubului M3 al blocului.
• Introduceti senzorul de temperatura in canalul dedicat si fixati-l fara a-l deteriora.
• Nu strangeti excesiv suruburile, in special in zona senzorului de temperatura.
• Pozitionati cablurile astfel incat sa nu intre in contact cu blocul incalzit sau cu piesele mobile.
• Efectuati strangerea la cald a duzei conform instructiunilor producatorului hotendului, pentru prevenirea scurgerilor de filament.
• Verificati citirea corecta a temperaturii inainte de activarea incalzirii.
• Efectuati calibrarea PID dupa inlocuirea blocului de incalzire.
• Nu incalziti blocul fara senzorul de temperatura conectat si configurat corect.

Continut pachet:

• 1 x bloc de incalzire V6 din aluminiu, 20x16x12mm
