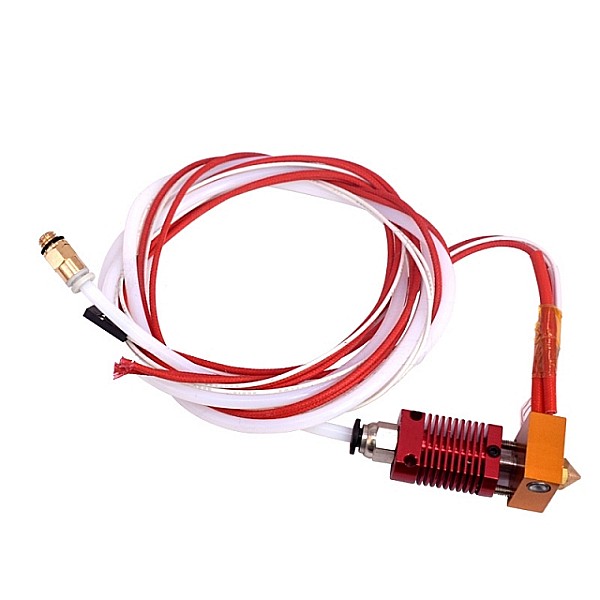

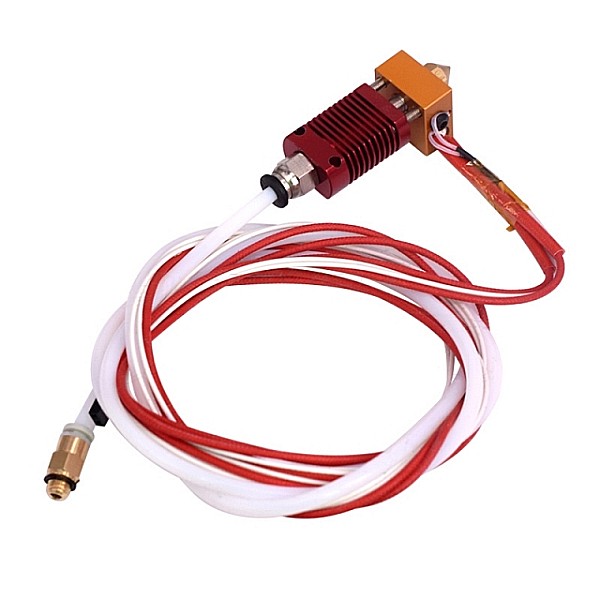

Kitul hotend CR-10 24V 40W este utilizat pentru inlocuirea sau asamblarea capului de printare la imprimante 3D compatibile cu sistemul de tip CR-10. Ansamblul include componentele principale necesare pentru incalzirea, ghidarea si extrudarea filamentului in zona capului de printare.

Kitul este potrivit pentru imprimante 3D care folosesc filament de 1.75mm si duza de 0.4mm, fiind echipat cu rezistenta de incalzire 24V 40W si termistor NTC 100K pentru masurarea temperaturii. Componentele sunt realizate din materiale precum aluminiu, otel inoxidabil si alama, potrivite pentru utilizare in zona hotend-ului.

Acest hotend poate fi utilizat in proiecte de mentenanta, upgrade sau inlocuire pentru imprimante 3D compatibile cu formatul CR-10 / Ender, in functie de configuratia imprimantei si de sistemul de prindere existent.

Specificatii tehnice:

• Tip produs: cap printare / hotend Bowden
• Configuratie: tip CR-10
• Tensiune rezistenta: 24V DC
• Putere rezistenta: 40W
• Diametru duza: 0.4mm
• Diametru filament: 1.75mm
• Termistor: NTC 100K, R(25°C)=100K ±1%
• Interval masurare termistor: -40...+300°C
• Lungime tija heatbreak: 30mm
• Lungime cablu: 1m
• Materiale: aluminiu, inox si alama
• Metoda conectare: cabluri externe

Continut pachet:

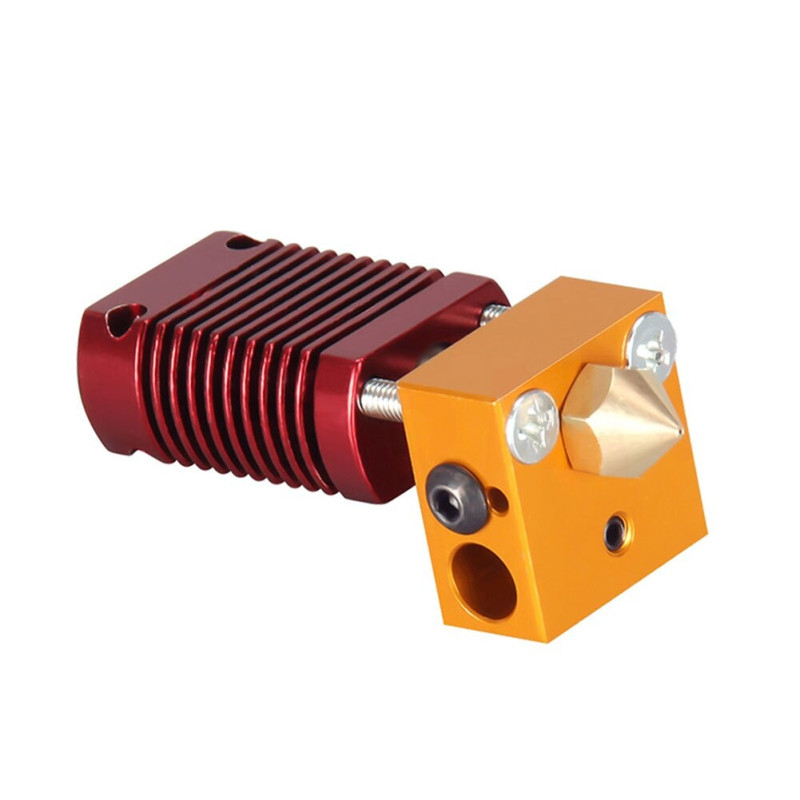

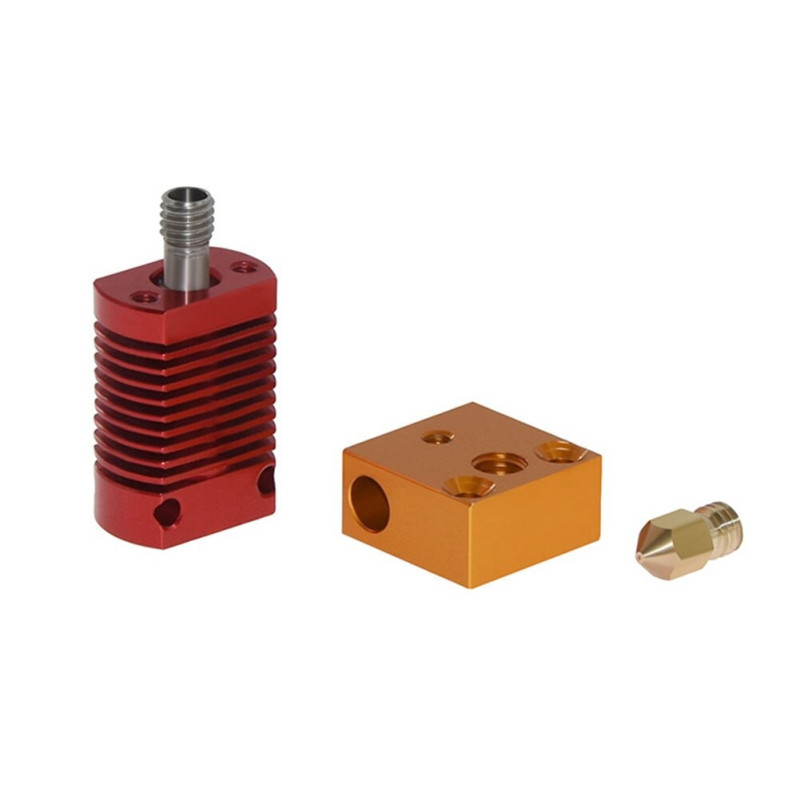

• Ansamblu hotend CR-10
• Duza de 0.4mm
• Bloc de incalzire
• Rezistenta de incalzire 24V 40W
• Termistor NTC 100K
• Tub PTFE
• Conectori pneumatici
• Cabluri de conectare

Compatibilitate:

• Imprimante 3D care folosesc un ansamblu hotend tip CR-10 de 24V, dupa verificarea prinderii si conectorilor

Instructiuni de montaj / utilizare:

• Deconectati imprimanta de la alimentare inainte de montaj.
• Verificati ca sursa si placa de control sunt configurate pentru 24V.
• Fixati ansamblul hotend in suportul capului de printare, fara a tensiona cablurile.
• Conectati rezistenta de incalzire la iesirea heater si termistorul la intrarea dedicata senzorului de temperatura.
• Asigurati racirea radiatorului cu un ventilator adecvat inainte de utilizare.
• Taiati capatul tubului PTFE drept, introduceti-l complet in conectorul pneumatic si blocati-l astfel incat sa nu ramana joc pe traseul filamentului.
• Verificati citirea temperaturii, incalzirea si functionarea racirii, apoi efectuati reglajul PID daca placa de control permite aceasta functie.

Recomandari si precautii:

• Tensiune corecta: utilizati produsul numai intr-un sistem de 24V.
• Nu utilizati hotend-ul fara racirea corespunzatoare a radiatorului.
• Nu atingeti duza sau blocul de incalzire in timpul functionarii ori imediat dupa oprire.
• Dupa interventii la duza, verificati etansarea dintre duza si tija heatbreak conform procedurii de strangere la cald recomandate pentru imprimanta.
• Intervalul -40...+300°C reprezinta domeniul declarat al termistorului si nu trebuie interpretat ca temperatura maxima permisa pentru tubul PTFE sau pentru intregul hotend.
