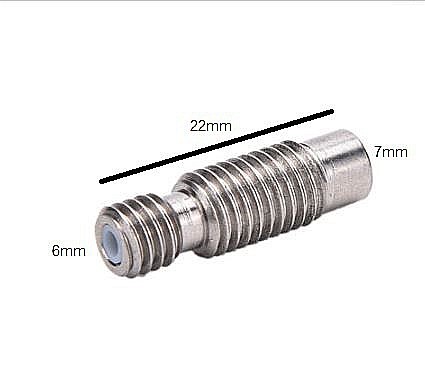

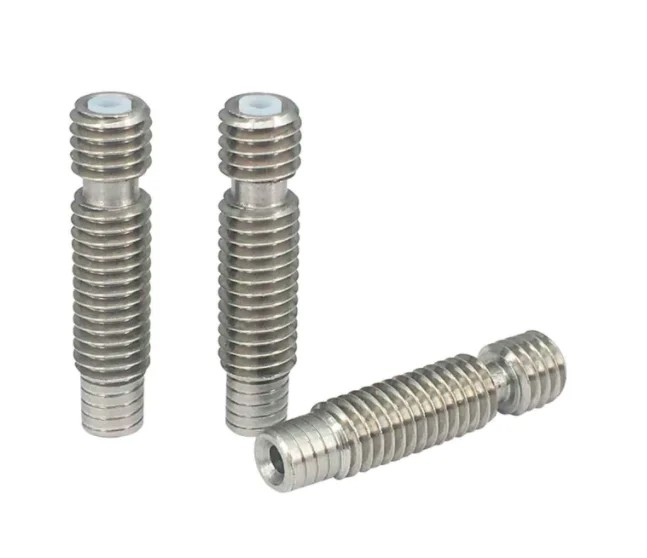

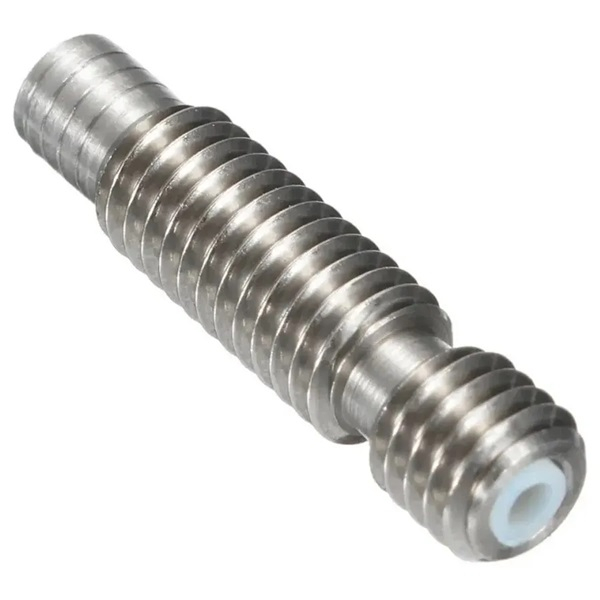

Tija filetata pentru hotend (heatbreak sau gat termic) realizeaza legatura dintre blocul de incalzire si radiatorul hotendului si ghideaza filamentul catre duza. Modelul are filet M6 la capatul pentru blocul de incalzire, filet M7 la capatul pentru radiator, lungimea de 22mm si este prevazut cu un tub PTFE interior, care reduce frecarea la deplasarea filamentului.

Constructia din otel inoxidabil contribuie la rezistenta mecanica si limiteaza transferul termic dintre blocul de incalzire si zona rece a hotendului. Este destinata filamentului de 1.75mm si poate fi utilizata cu hotenduri E3D V6 si ansambluri RepRap care folosesc aceleasi dimensiuni de montaj.

Specificatii tehnice:

• Tip produs: tija filetata pentru hotend / heatbreak
• Filet capat radiator: M7
• Filet capat bloc de incalzire: M6
• Lungime: 22mm
• Material: otel inoxidabil
• Ghidaj interior: tub PTFE
• Diametru filament compatibil: 1.75mm

Instructiuni de montaj / utilizare:

• Opriti imprimanta, deconectati alimentarea si lasati hotendul sa se raceasca.
• Demontati duza si tija filetata existenta conform constructiei hotendului.
• Verificati ca tubul PTFE interior sa fie curat, drept si pozitionat corect.
• Insurubati capatul M6 al tijei in blocul de incalzire, fara a forta filetul.
• Montati duza astfel incat aceasta sa se etanseze pe capatul tijei filetate, pentru a preveni scurgerile de filament topit.
• Fixati capatul M7 in radiatorul hotendului.
• Dupa asamblare, verificati alinierea traseului filamentului si stabilitatea componentelor.
• Realizati strangerea finala conform instructiunilor hotendului, evitand deteriorarea filetelor sau a tubului PTFE.

Compatibilitate:

• Hotenduri E3D V6 pentru filament de 1.75mm
• Extrudere RepRap care utilizeaza o tija M6/M7 cu lungimea de 22mm
• Blocuri de incalzire cu filet M6
• Radiatoare pentru hotend cu filet M7

Recomandari si precautii:

• Verificati filetele si lungimea tijei existente inainte de comandare.
• Compatibilitatea nu este determinata numai de denumirea E3D V6; trebuie verificate filetele M6/M7 si lungimea de 22mm.
• Nu fortati tija intr-un filet incompatibil sau deteriorat.
• Nu utilizati produsul daca tubul PTFE este deformat, ars sau obstructionat.
• Respectati limitele de temperatura ale tubului PTFE si ale ansamblului hotend.
• Produsul nu trebuie considerat automat compatibil cu hotendurile V5 sau MK8, care pot utiliza alte filete si dimensiuni.
