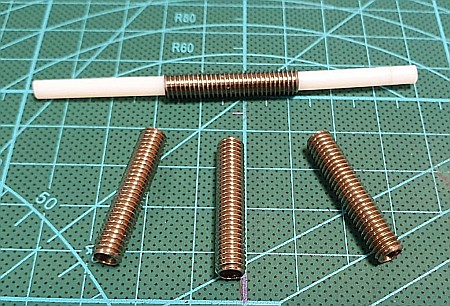

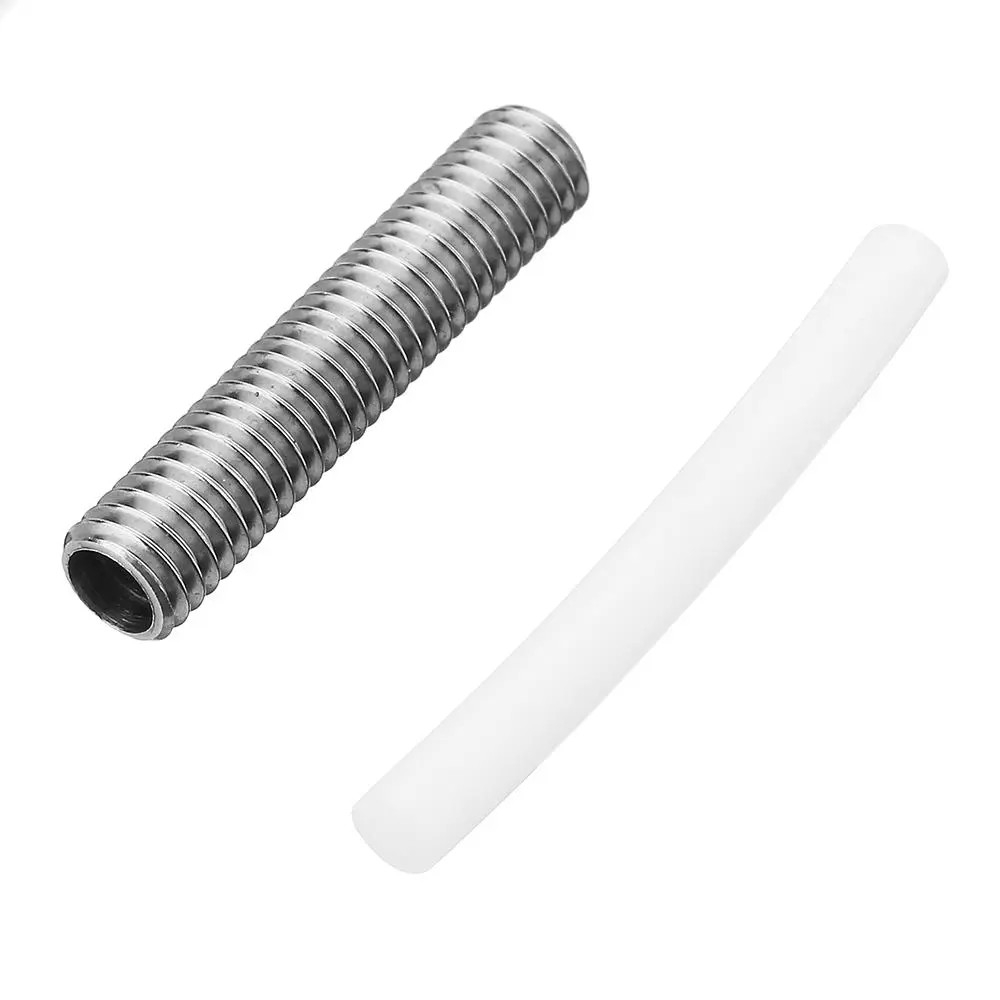

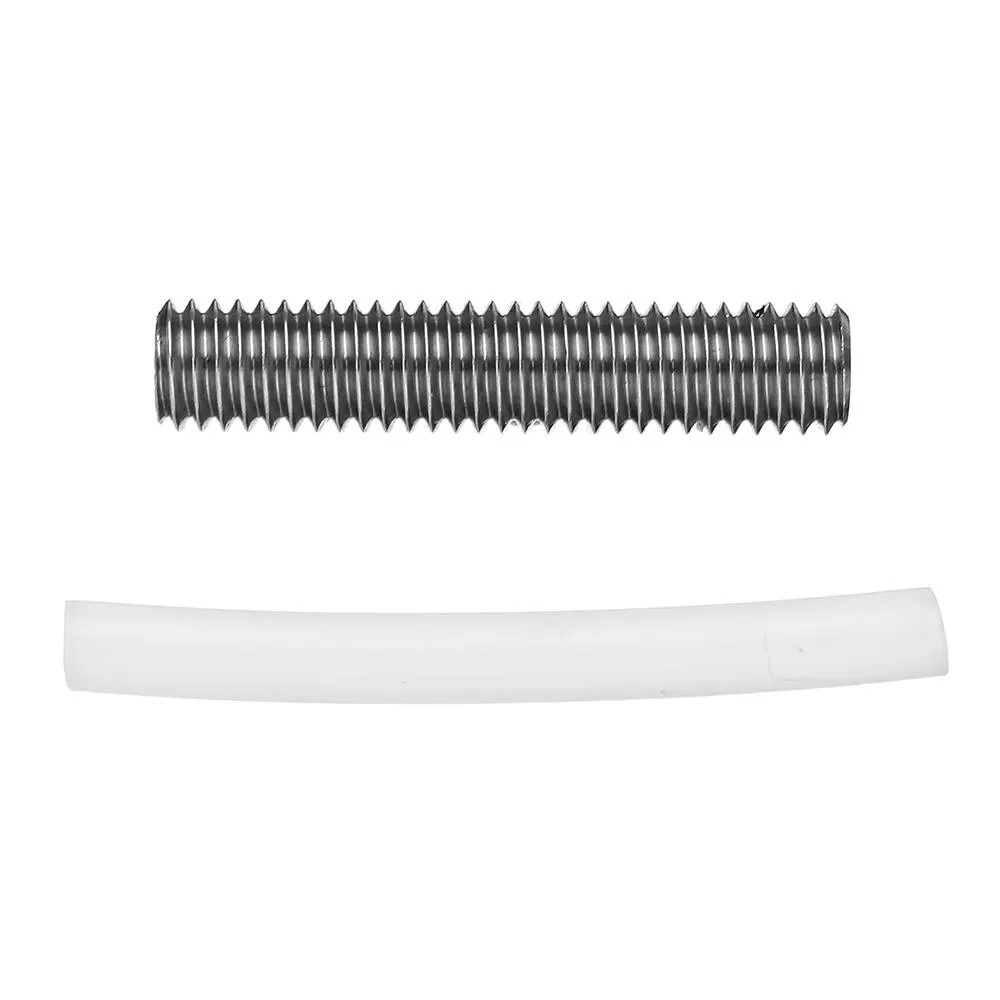

Aceasta tija filetata, denumita si heatbreak, tub filetat sau surub de tranzitie termica, realizeaza legatura dintre blocul de incalzire si radiatorul hotendului si permite ghidarea filamentului catre duza.

Piesa are lungimea de 30mm, filet exterior M6 si un canal interior cu diametrul de 4mm, destinat introducerii unui tub PTFE compatibil. Tubul PTFE trebuie ales si montat separat, in functie de configuratia hotendului si de diametrul filamentului utilizat.

Produsul se livreaza fara tub PTFE la interior. Aceasta caracteristica trebuie evidentiata clar pentru a-l diferentia de tijele M6x30mm care au tubul PTFE deja montat.

Specificatii tehnice:

• Tip produs: tija filetata / heatbreak pentru hotend
• Lungime totala: 30mm
• Filet exterior: M6
• Diametru exterior: 6mm
• Diametru canal interior: 4mm
• Tub compatibil: PTFE cu diametrul exterior de 4mm
• Tub PTFE inclus: nu

Instructiuni de montaj:

• Opriti imprimanta si lasati hotendul sa se raceasca complet.
• Verificati ca hotendul utilizeaza o tija filetata M6x30mm cu un canal interior de 4mm.
• Alegeti un tub PTFE cu diametrul exterior de 4mm si diametrul interior potrivit filamentului utilizat.
• Taiati capatul tubului PTFE drept, fara deformari sau bavuri.

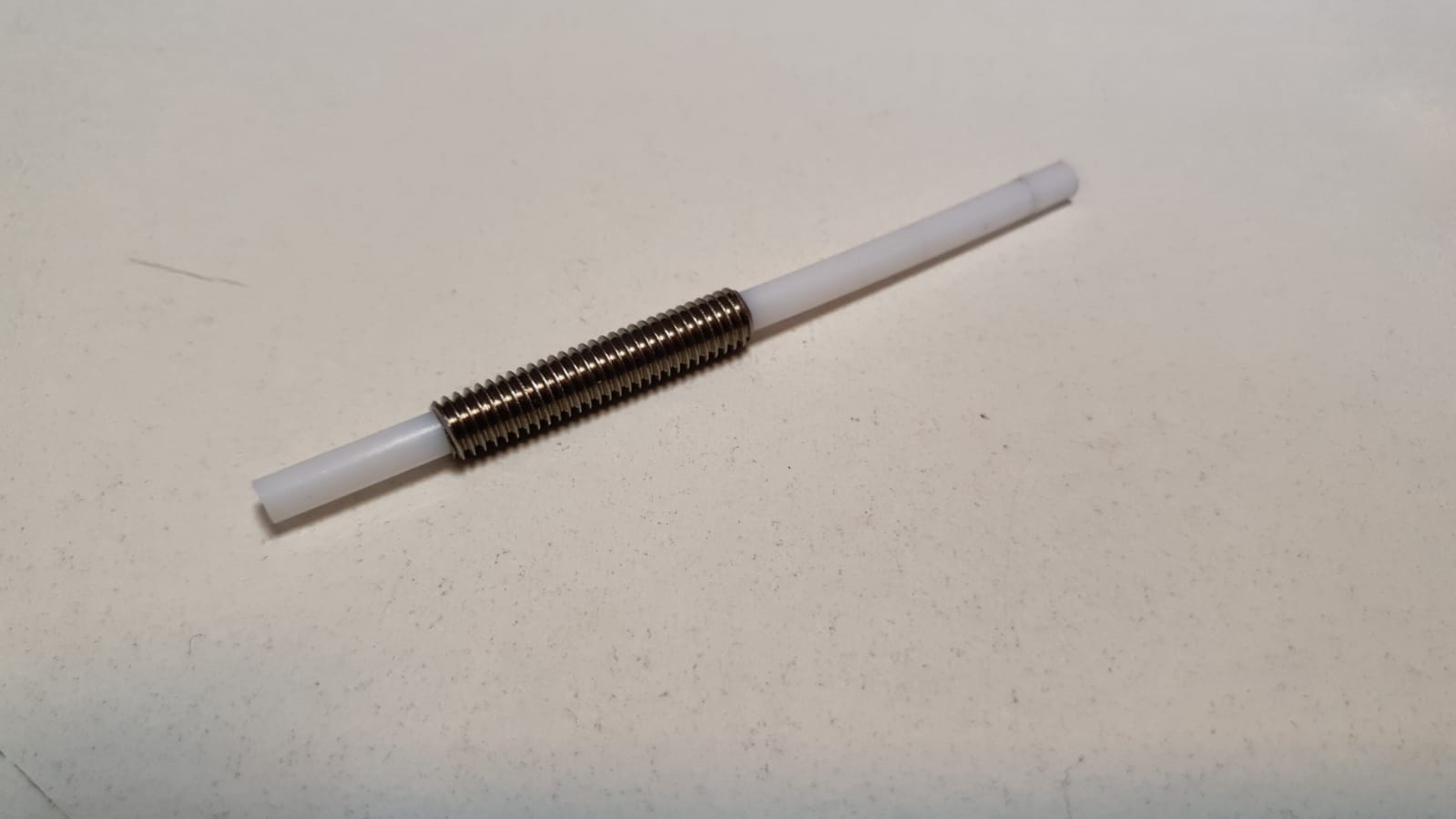

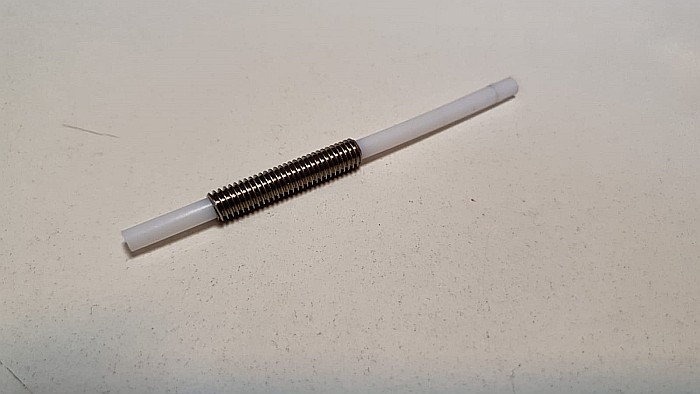

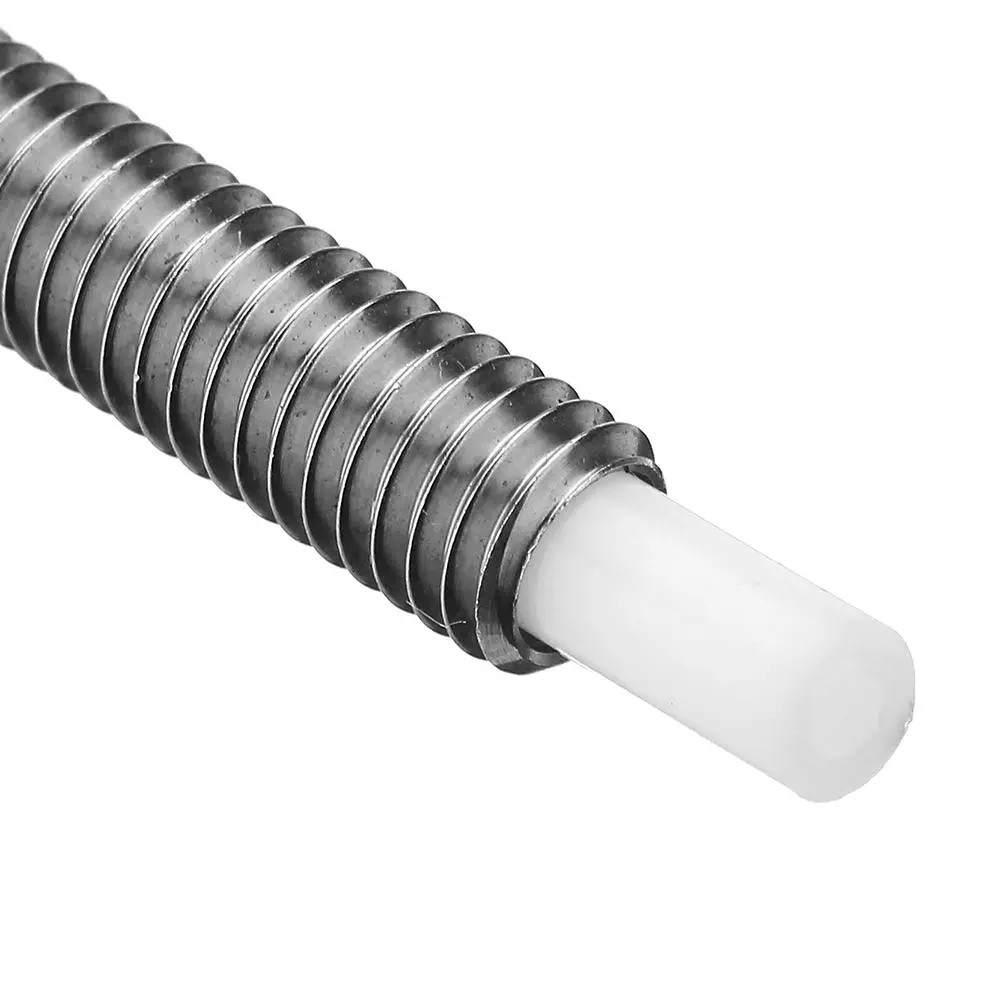

• Introduceti tubul PTFE prin canalul interior al tijei, conform configuratiei hotendului.
• Asigurati-va ca tubul este pozitionat corect si ca nu ramane un spatiu nedorit intre acesta si duza sau zona de tranzitie.
• Insurubati tija manual, fara sa fortati filetul M6.
• Montati duza si strangeti ansamblul conform constructiei hotendului.
• Efectuati o incalzire si o testare progresiva, verificand alimentarea filamentului si eventualele scurgeri.

Compatibilitate:

• Hotenduri care utilizeaza tije filetate M6x30mm
• Blocuri de incalzire si radiatoare cu filet M6
• Tuburi PTFE cu diametrul exterior de 4mm

Compatibilitatea cu filamentul este determinata de diametrul interior al tubului PTFE montat separat. Comparati lungimea, filetul si configuratia piesei cu tija existenta inainte de achizitie.

Recomandari si precautii:

• Retineti ca produsul se livreaza fara tub PTFE.
• Nu utilizati un tub cu diametrul exterior mai mare de 4mm.
• Nu fortati tubul PTFE in canalul interior.
• Capatul tubului trebuie taiat perpendicular pentru o asezare corecta.
• Inlocuiti tubul daca este ars, deformat sau obstructionat.
• Respectati limitele de temperatura recomandate pentru tubul PTFE utilizat.
