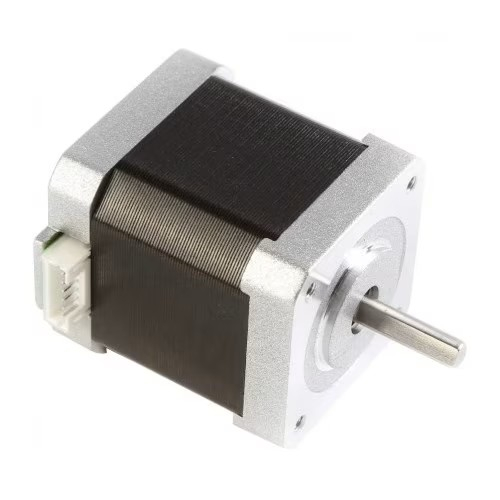

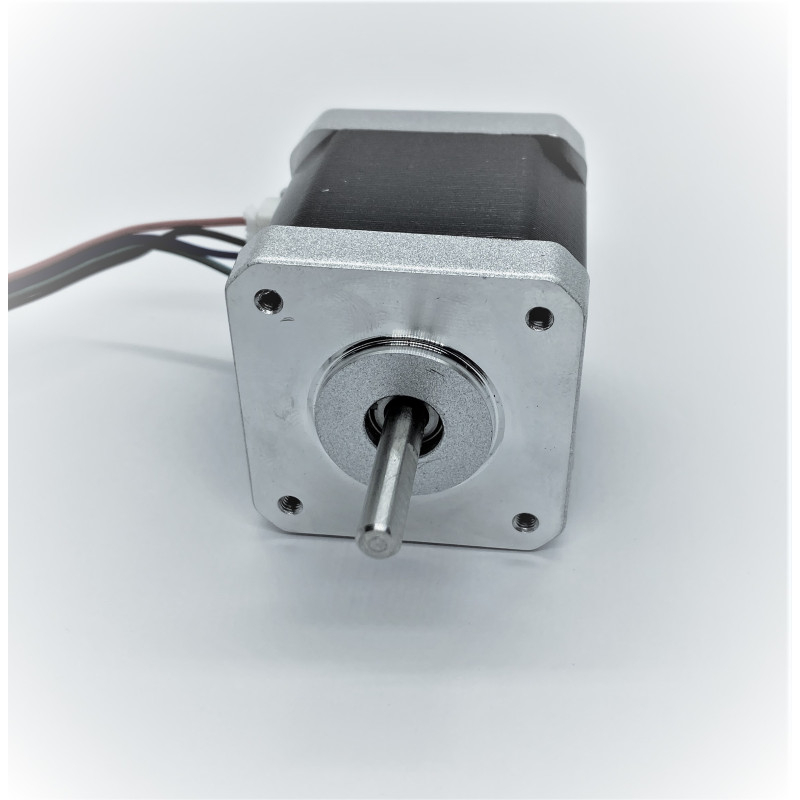

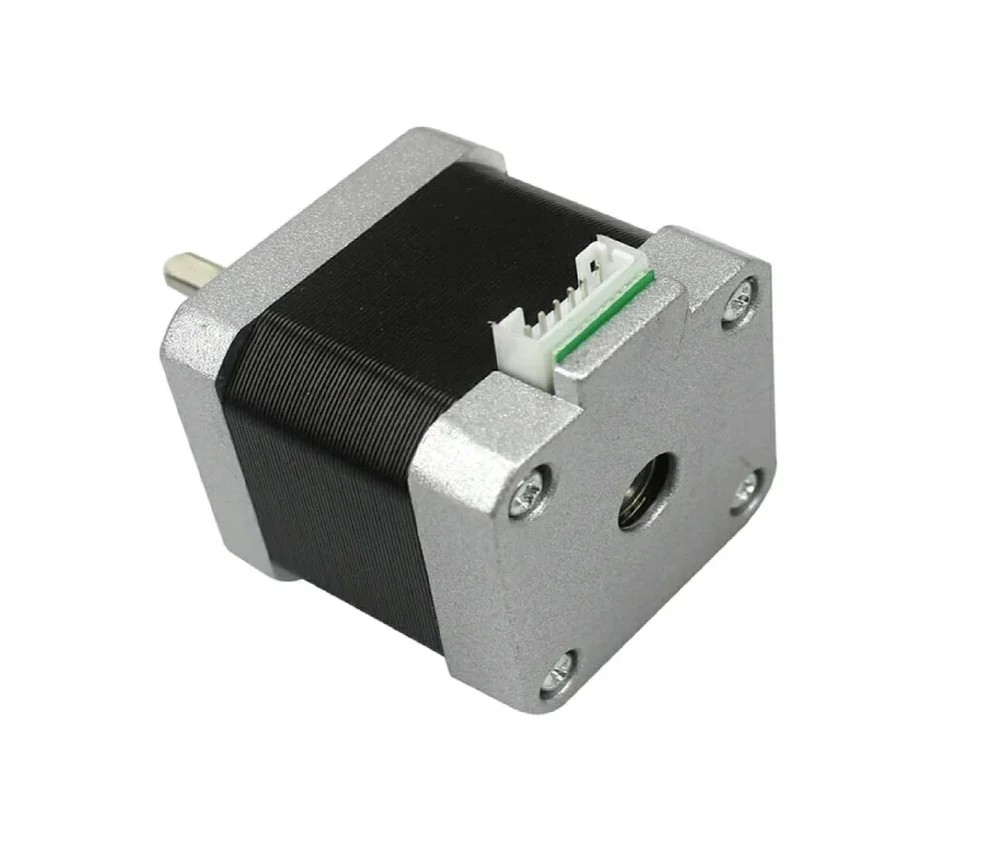

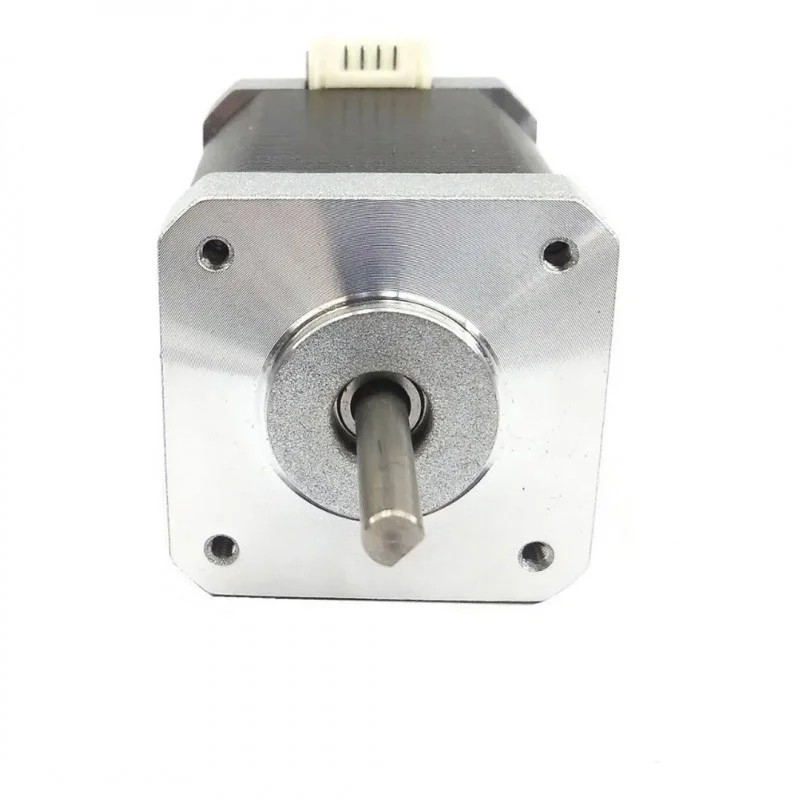

Motorul pas cu pas NEMA 17 17HS8401B este utilizat in aplicatii unde este necesar control precis al miscarii, pozitionare repetabila si functionare stabila. Este potrivit pentru imprimante 3D, CNC-uri usoare, proiecte de automatizare, robotica si sisteme mecanice actionate electric.

Modelul are unghi de pas 1.8°, curent nominal 1.7A si cuplu static de 52N.cm / 0.52N.m, fiind o alegere potrivita pentru axe liniare, extrudere, mecanisme de deplasare si alte aplicatii care necesita control prin driver pas cu pas.

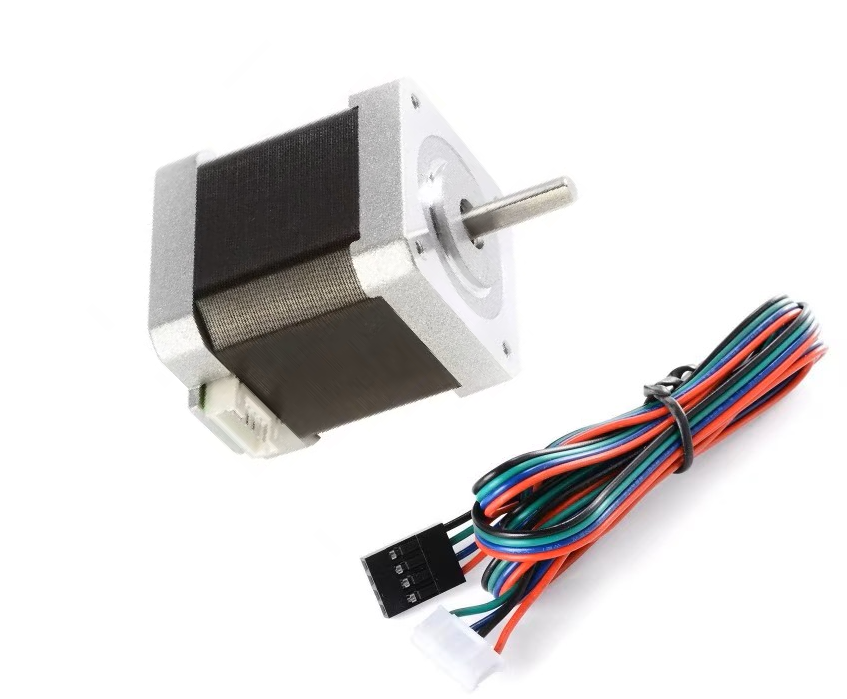

Motorul are 4 fire, cablu inclus, corp de 42x42mm, lungime corp 48mm si se poate utiliza cu drivere pas cu pas bifazice compatibile, precum 2M420 sau 2M415, in functie de configuratia proiectului.

Aplicatii recomandate:

• imprimante 3D;
• CNC-uri usoare;
• axe liniare si sisteme de ghidare;
• extrudere si mecanisme de alimentare;
• automatizari si robotica;
• proiecte DIY cu control precis al miscarii.

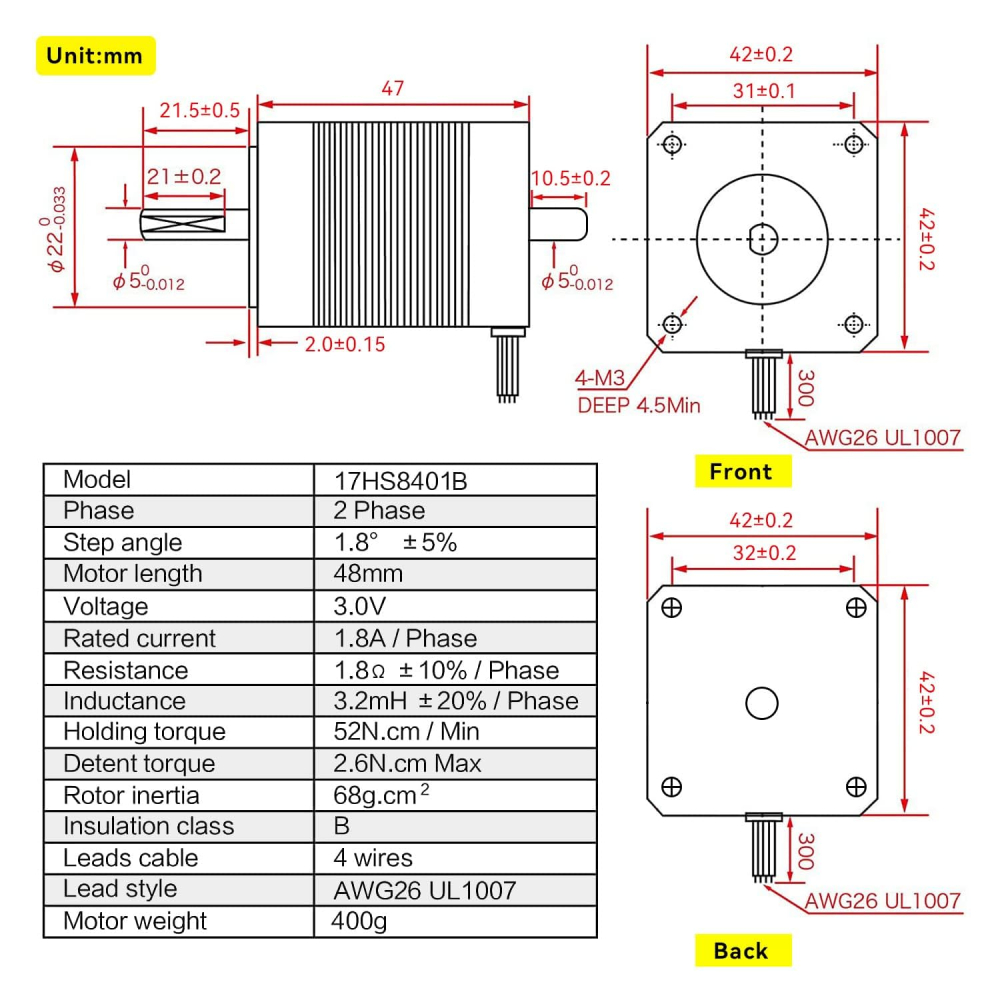

Specificatii tehnice:

• Tip produs: motor pas cu pas / stepper motor
• Model: 17HS8401B / 17HS8401
• Standard: NEMA 17
• Tip ax: ax simplu
• Unghi pas: 1.8°
• Curent nominal: 1.7A
• Rezistenta: 1.8Ω
• Inductanta: 3.2mH
• Cuplu static: 52N.cm / 0.52N.m
• Cuplu de pozitionare: 2.6N.cm / 0.026N.m
• Moment de inertie: 68
• Numar fire: 4

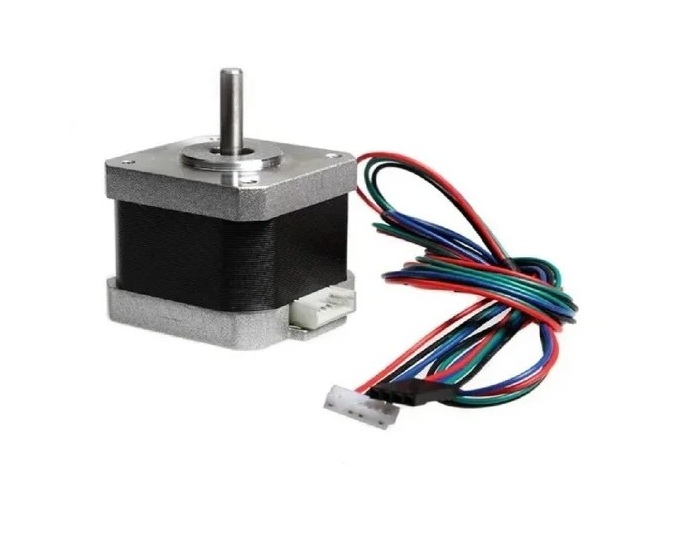

• Cablu inclus: da
• Lungime cablu: aprox. 70cm
• Greutate motor: aprox. 350g

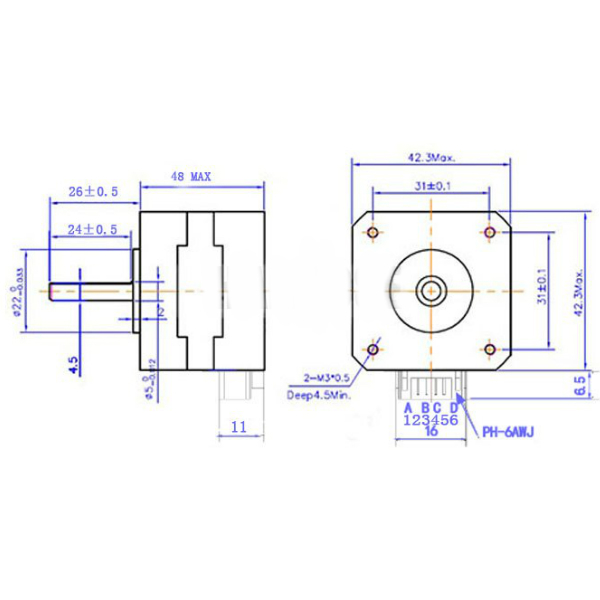

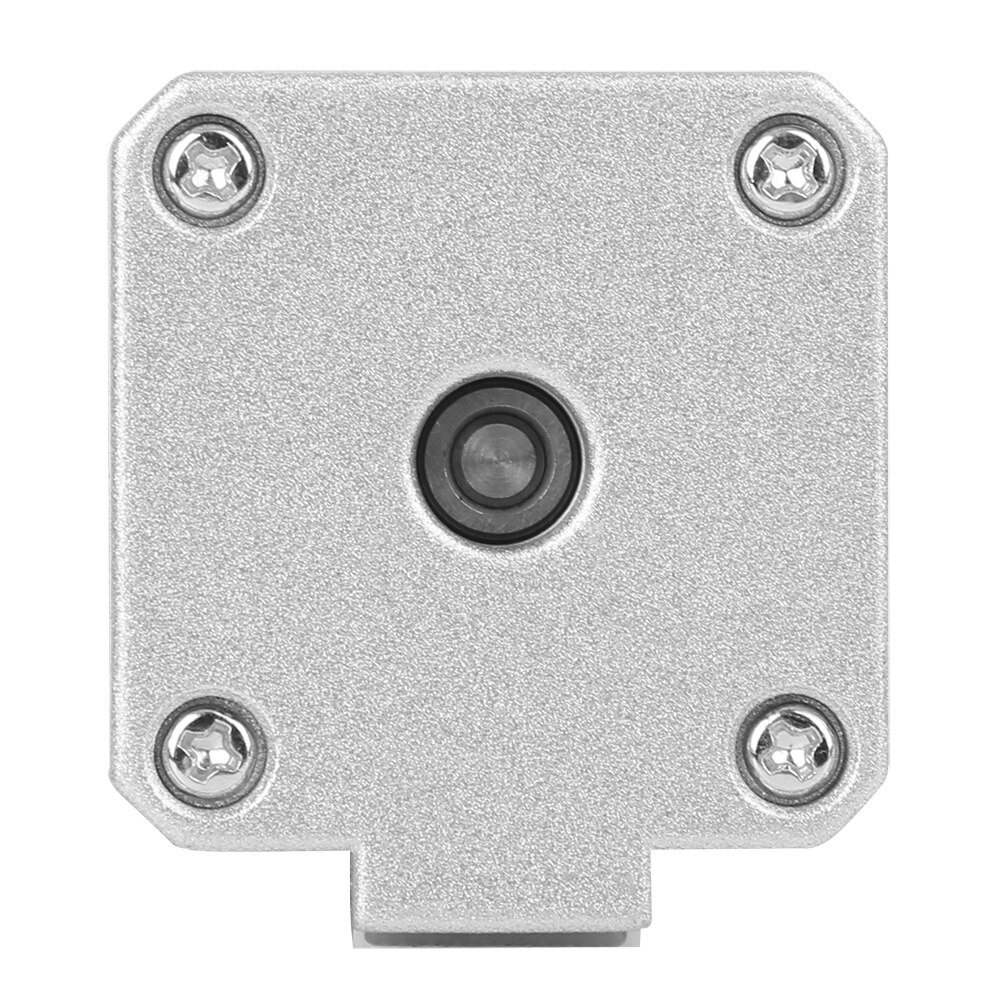

• Dimensiuni corp: 42x42mm
• Lungime corp: 48mm

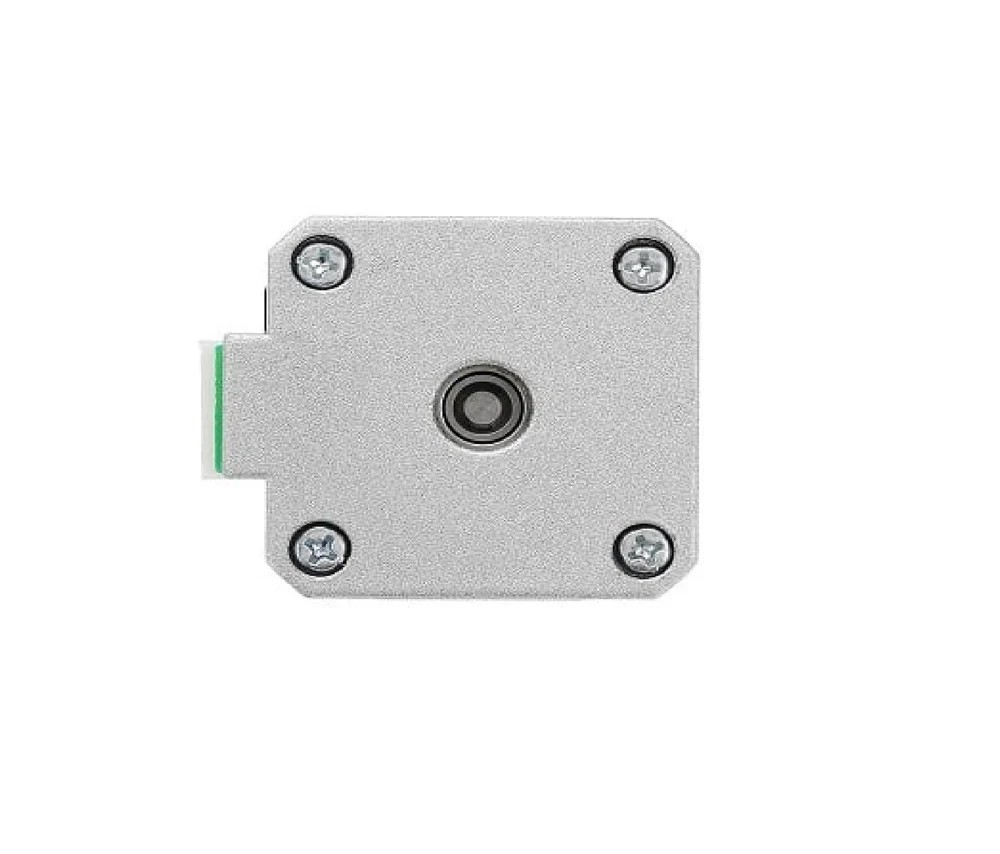

• Distanta intre gauri de prindere: aprox. 31mm
• Driver compatibil: driver pas cu pas bifazic 2M420, 2M415 sau echivalent compatibil
• Caracteristici: zgomot redus, incalzire redusa, functionare lina, raspuns bun la accelerare
• Aplicatii: imprimante 3D, CNC-uri usoare, robotica, automatizari, axe liniare

Instructiuni de montaj / utilizare:

• Conectati motorul pas cu pas NEMA 17 la un driver compatibil cu motoare bifazice.
• Verificati ordinea celor 4 fire inainte de conectare, pentru a identifica corect perechile de bobine.
• Setati curentul driverului in functie de curentul nominal al motorului, 1.7A.
• Fixati motorul pe suportul mecanic folosind gaurile de prindere compatibile.
• Utilizati cuplaje, fulii sau alte elemente mecanice compatibile cu axul motorului.
• Verificati miscarea la viteza redusa inainte de utilizarea la turatie sau acceleratie mare.
• Pentru imprimante 3D sau CNC-uri usoare, verificati setarile din firmware / controller dupa montaj.
• Asigurati ventilarea corespunzatoare daca motorul functioneaza perioade lungi sau la sarcina ridicata.
• Nu utilizati produsul in aplicatii care depasesc limitele electrice sau mecanice specificate.
