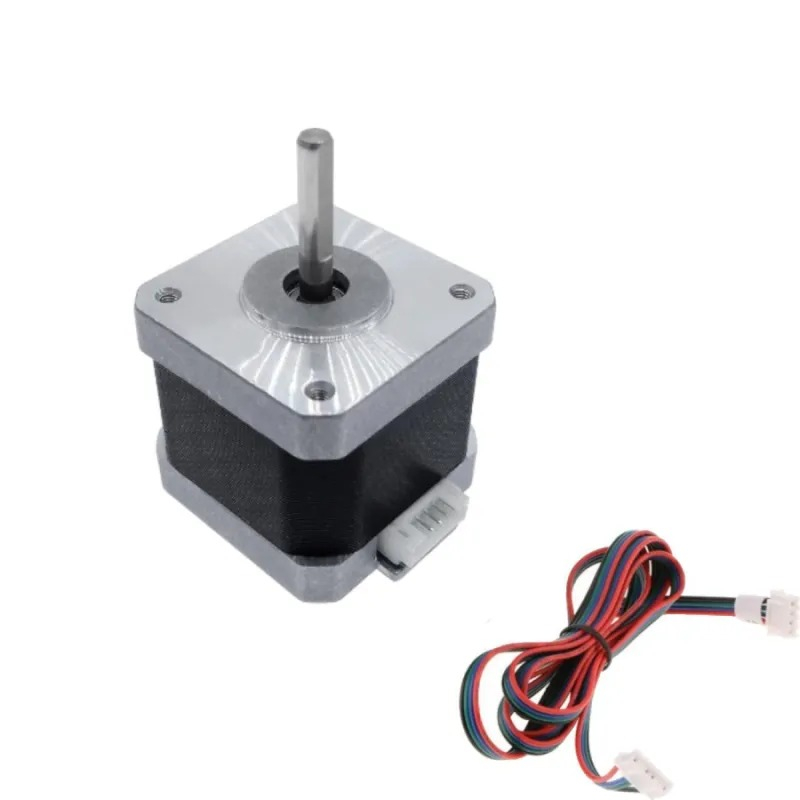

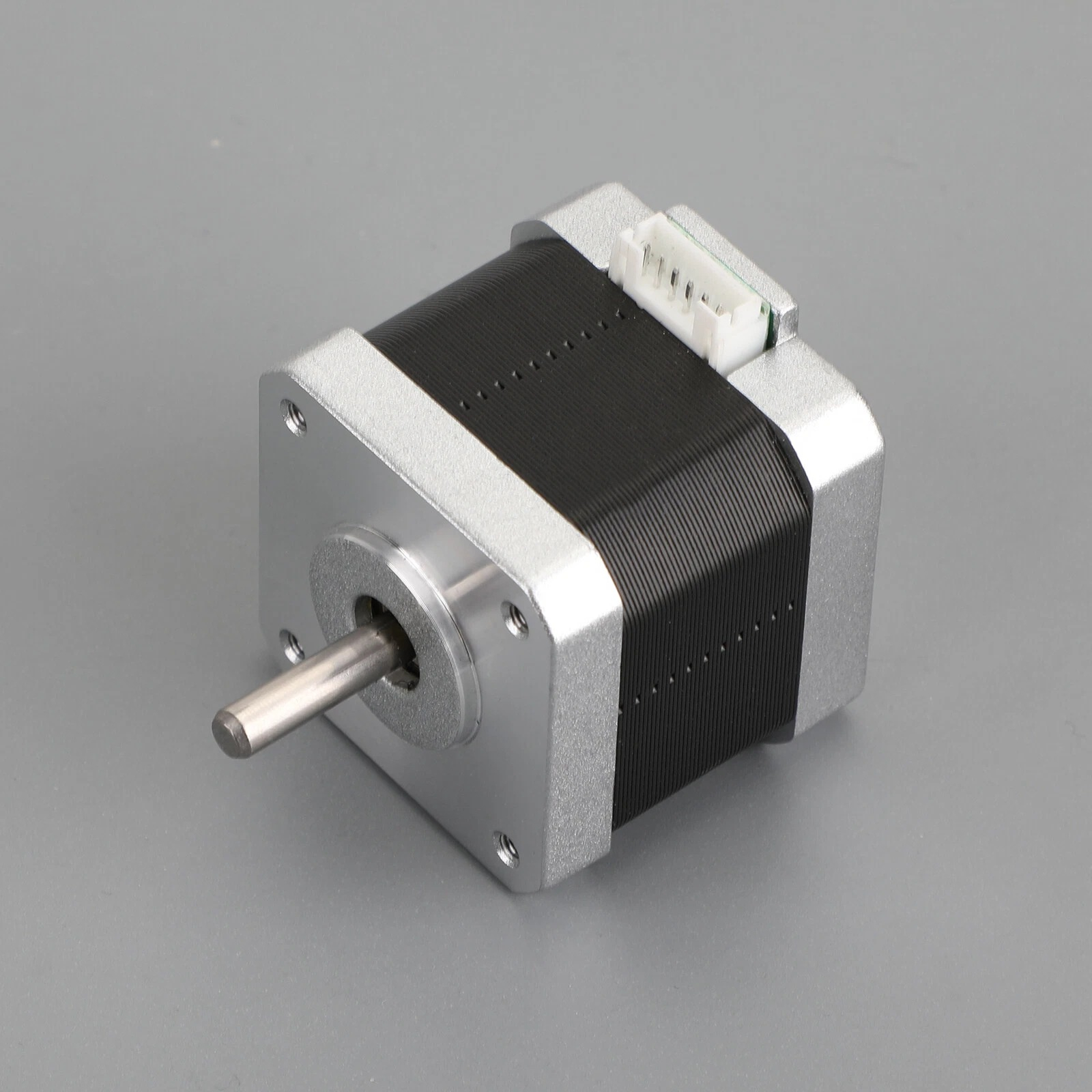

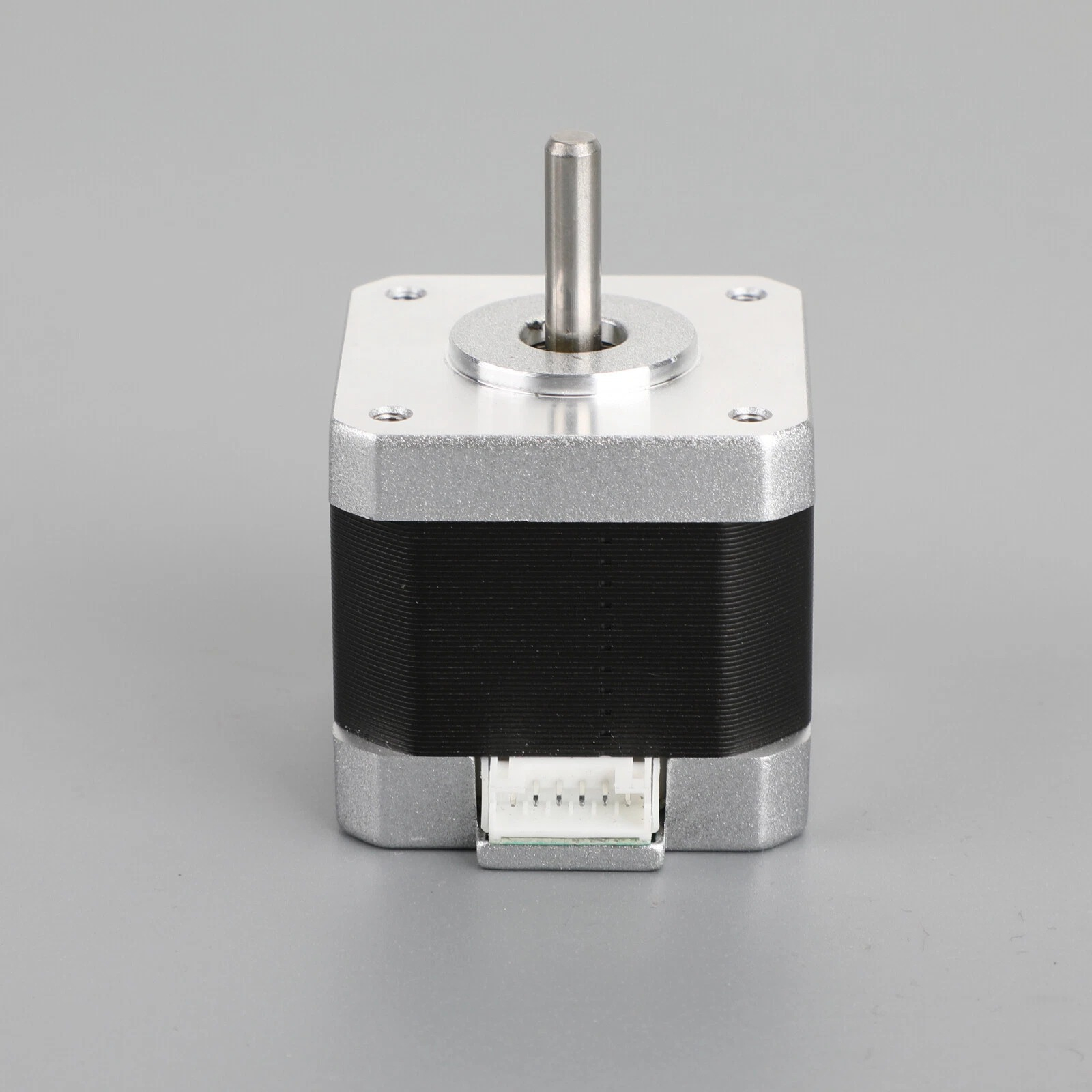

Motorul pas cu pas NEMA 17 42HB34F08AB, cu unghi de pas de 1.8 grade, curent nominal de 1.7A si cuplu de 0.35Nm, este potrivit pentru imprimante 3D, echipamente CNC usoare, axe liniare, extrudere, mecanisme de pozitionare si sisteme de automatizare care necesita control precis al miscarii.

Motorul este de tip hibrid, in 2 faze si se utilizeaza impreuna cu un driver pentru motor pas cu pas, precum A4988, DRV8825 sau un model compatibil, ales si configurat in functie de curentul motorului si de aplicatie.

Specificatii tehnice:

• Tip produs: motor pas cu pas
• Model: 42HB34F08AB
• Format: NEMA 17
• Tip motor: hibrid, 2 faze
• Unghi de pas: 1.8 grade
• Curent nominal: 1.7A
• Cuplu: 0.35Nm
• Inductanta: 2.5mH
• Dimensiune carcasa: 42x42mm
• Inaltime motor: 40mm
• Distanta intre gauri: 30mm
• Diametru ax: 5mm
• Lungime ax: 21mm
• Greutate: 350g

Instructiuni de montaj / utilizare:

• Utilizati motorul impreuna cu un driver pentru motor pas cu pas compatibil.
• Setati curentul driverului in functie de curentul nominal de 1.7A al motorului.
• Nu conectati motorul direct la sursa de alimentare.
• Verificati ordinea firelor si identificati corect bobinele inainte de conectare.
• Asigurati fixarea mecanica pe suport compatibil NEMA 17.
• Nu depasiti curentul recomandat si asigurati racirea corespunzatoare daca motorul functioneaza la sarcina mare.
• Instalati produsul conform scopului pentru care este destinat. Pentru montaje electrice sau mecanice complexe, instalarea si verificarea trebuie facute de o persoana competenta.
