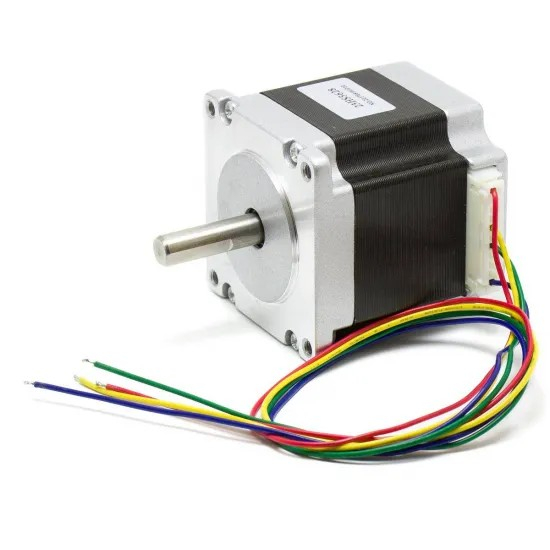

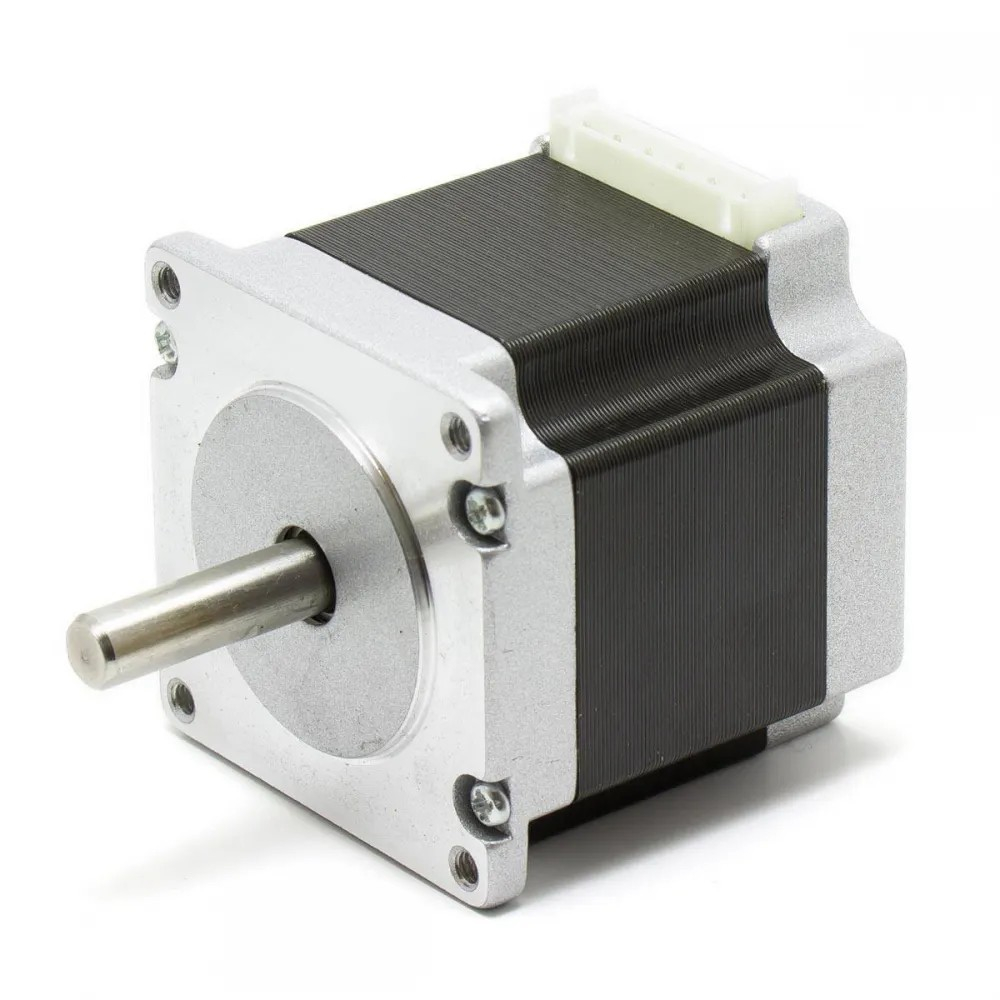

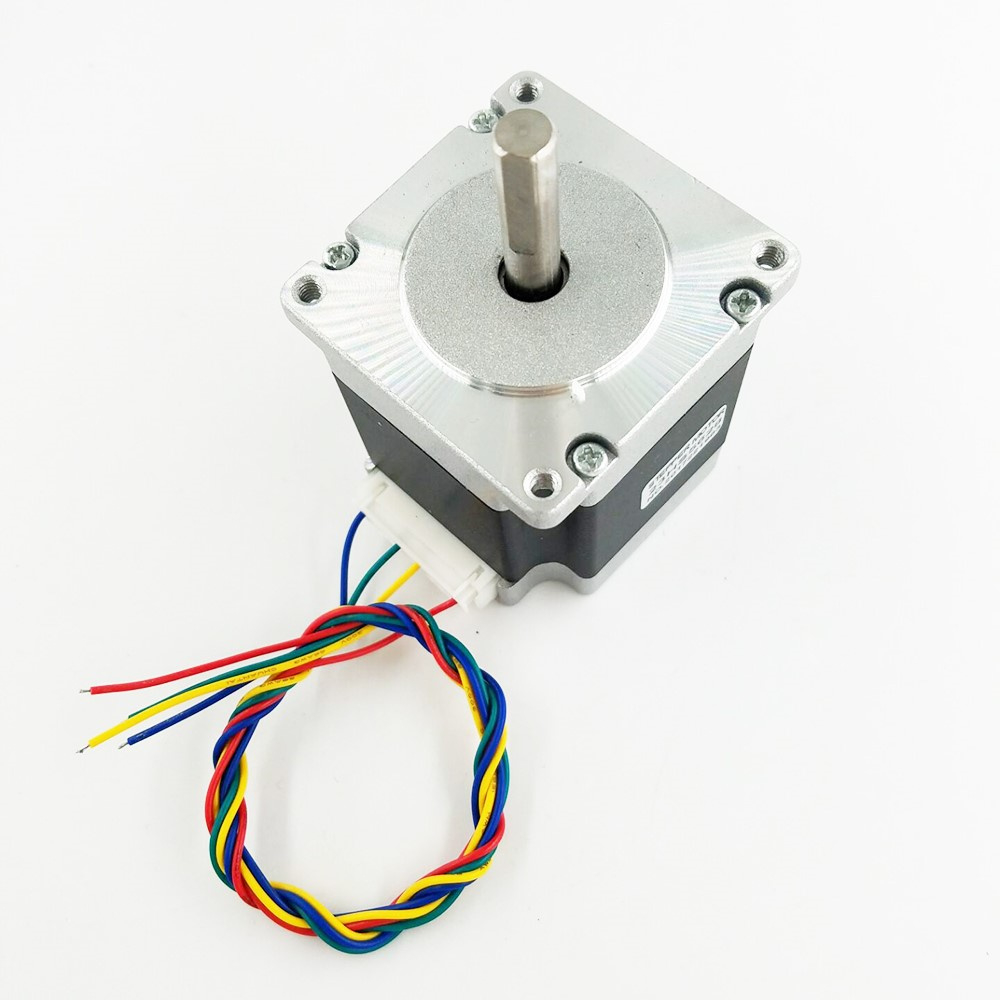

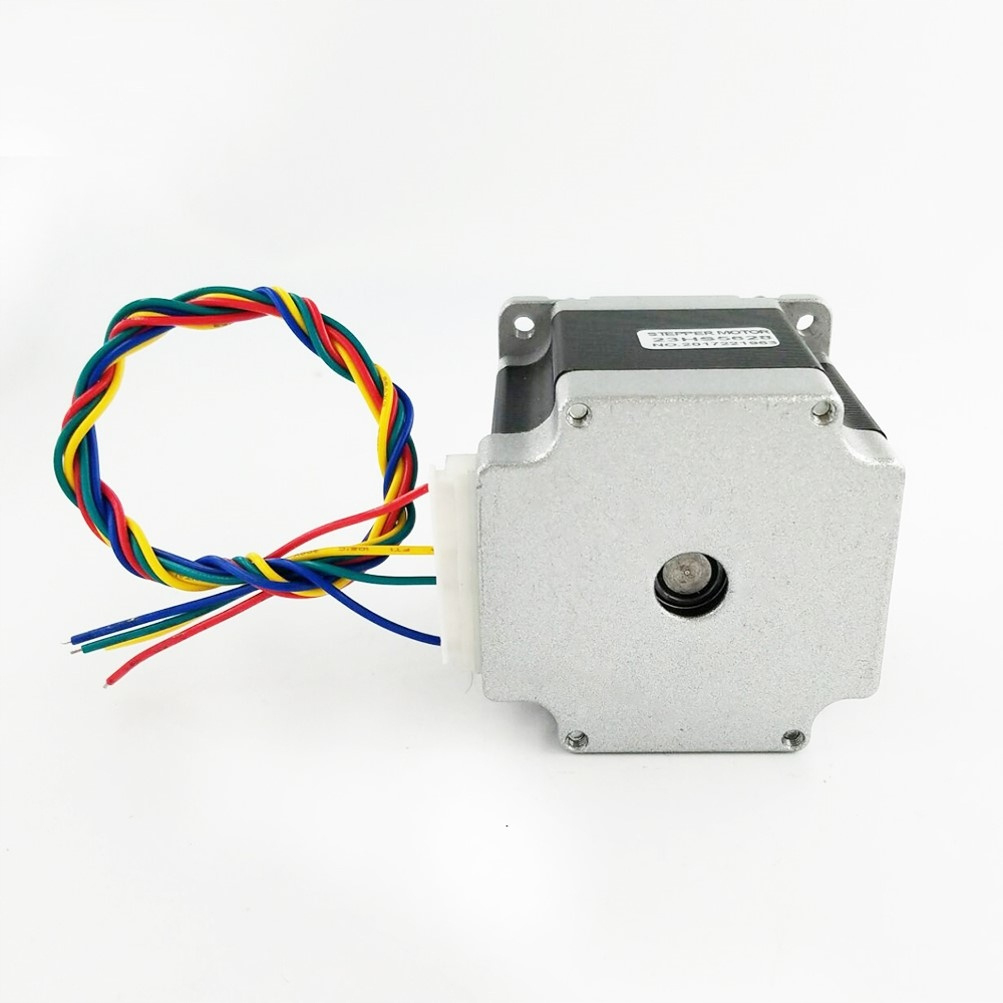

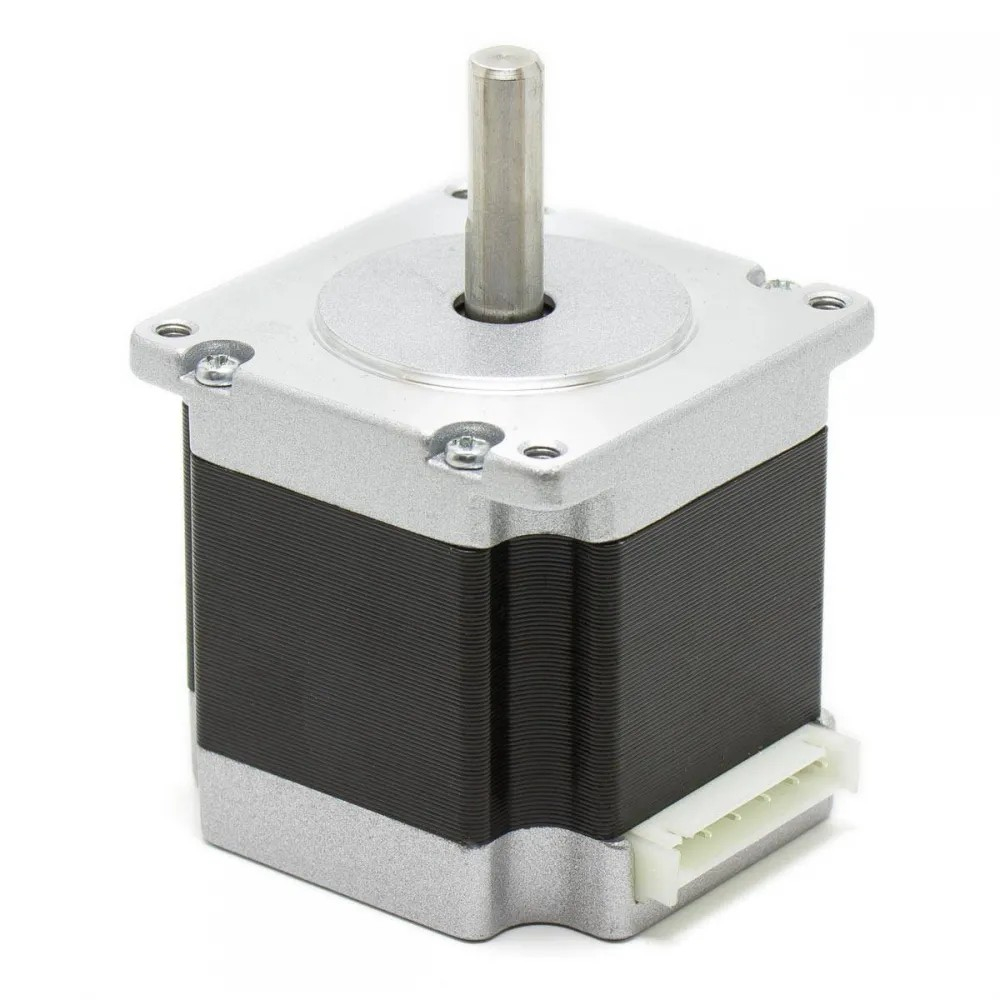

Poate fi integrat in masini CNC, imprimante 3D, echipamente de gravare laser, sisteme de automatizare, echipamente de pozitionare si alte mecanisme actionate electric.

Caracteristici principale:

• Cuplu de mentinere de 1.26Nm, potrivit pentru mecanisme cu sarcini mecanice ridicate.
• Curent nominal de 2.8A/faza.
• Unghi de pas de 1.8°, echivalent cu 200 pasi pentru o rotatie completa.
• Ax tip D cu diametrul de 8mm pentru fixarea cuplajelor si elementelor mecanice.
• Constructie bipolara in 2 faze, cu 4 conductoare.
• Cablu de conectare cu lungimea de 600mm.
• Functionare caracterizata prin zgomot si incalzire reduse si miscare uniforma.

Specificatii tehnice:

• Model: 23HS5628
• Tip: motor pas cu pas NEMA 23
• Numar faze: 2
• Numar conductoare: 4
• Unghi pas: 1.8°
• Tensiune nominala: 2.5V
• Curent nominal: 2.8A/faza
• Rezistenta: 0.9Ω/faza
• Inductanta: 2.5mH/faza
• Cuplu de mentinere: 126N.cm / 1.26Nm
• Moment de inertie rotor: 300g.cm²

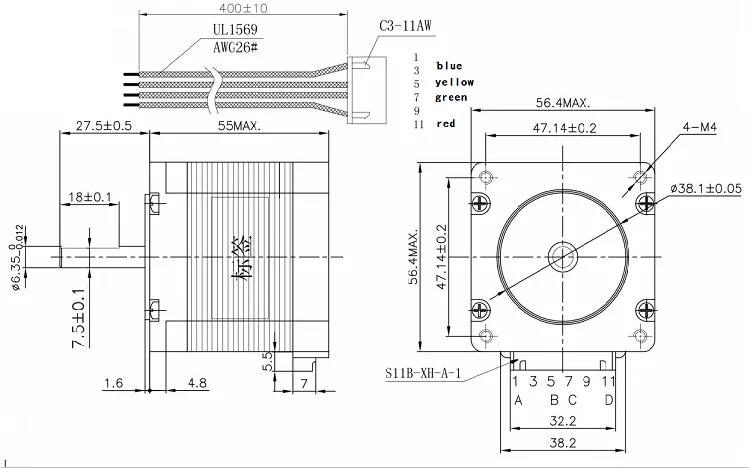

• Dimensiune cadru: 57x56mm
• Diametru ax: 8mm
• Lungime ax: 22mm
• Tip ax: D
• Lungime cablu: 600mm
• Precizie unghi pas: ±5%
• Toleranta rezistenta: ±10%
• Toleranta inductanta: ±20%
• Crestere maxima de temperatura: 80°C
• Temperatura ambientala de functionare: -20...+50°C
• Rezistenta de izolatie: minimum 100MΩ la 500VDC
• Rigiditate dielectrica: 500VAC timp de 1 minut

Continut pachet:

• 1 x motor pas cu pas NEMA 23 23HS5628.

Instructiuni de montaj:

1. Motorul se fixeaza rigid pe suportul mecanic compatibil NEMA 23.
2. Axul de 8mm se conecteaza la cuplajul, fulia sau elementul de transmisie utilizat, evitand solicitarea axiala sau alinierea incorecta.
3. Identificati corect perechile celor doua infasurari si conectati cele doua faze la iesirile corespunzatoare ale driverului bipolar.
4. Curentul driverului se regleaza astfel incat sa nu fie depasit curentul nominal de 2.8A/faza.
5. Alimentarea si modificarile conexiunilor se efectueaza numai cu sistemul oprit.

Utilizare:

Motorul este comandat printr-un driver bipolar pentru motor pas cu pas, care controleaza curentul prin cele doua faze si succesiunea pasilor. Rezolutia efectiva a miscarii poate fi modificata prin setarea microstepping a driverului utilizat.

Recomandari si precautii:

• Nu se depaseste curentul nominal de 2.8A/faza.
• Motorul nu se conecteaza direct la iesirile unui microcontroller sau ale unei placi de dezvoltare.
• Se utilizeaza un driver dimensionat pentru curentul necesar motorului.
• Conexiunile fazelor se verifica inainte de alimentare.
• Se evita deconectarea motorului de la driver in timpul functionarii.
• Se asigura montarea rigida si alinierea corecta a transmisiei pentru a evita solicitarea mecanica inutila a axului.

Compatibilitate:

• Drivere bipolare pentru motoare pas cu pas de minimum 2.8A/faza.
• Controller TB6600 configurat corespunzator curentului motorului.
• Masini CNC.
• Imprimante 3D compatibile cu motoare NEMA 23.
• Echipamente de gravare laser.
• Sisteme de automatizare si pozitionare.
• Echipamente mecanice compatibile cu formatul NEMA 23 si ax de 8mm.
