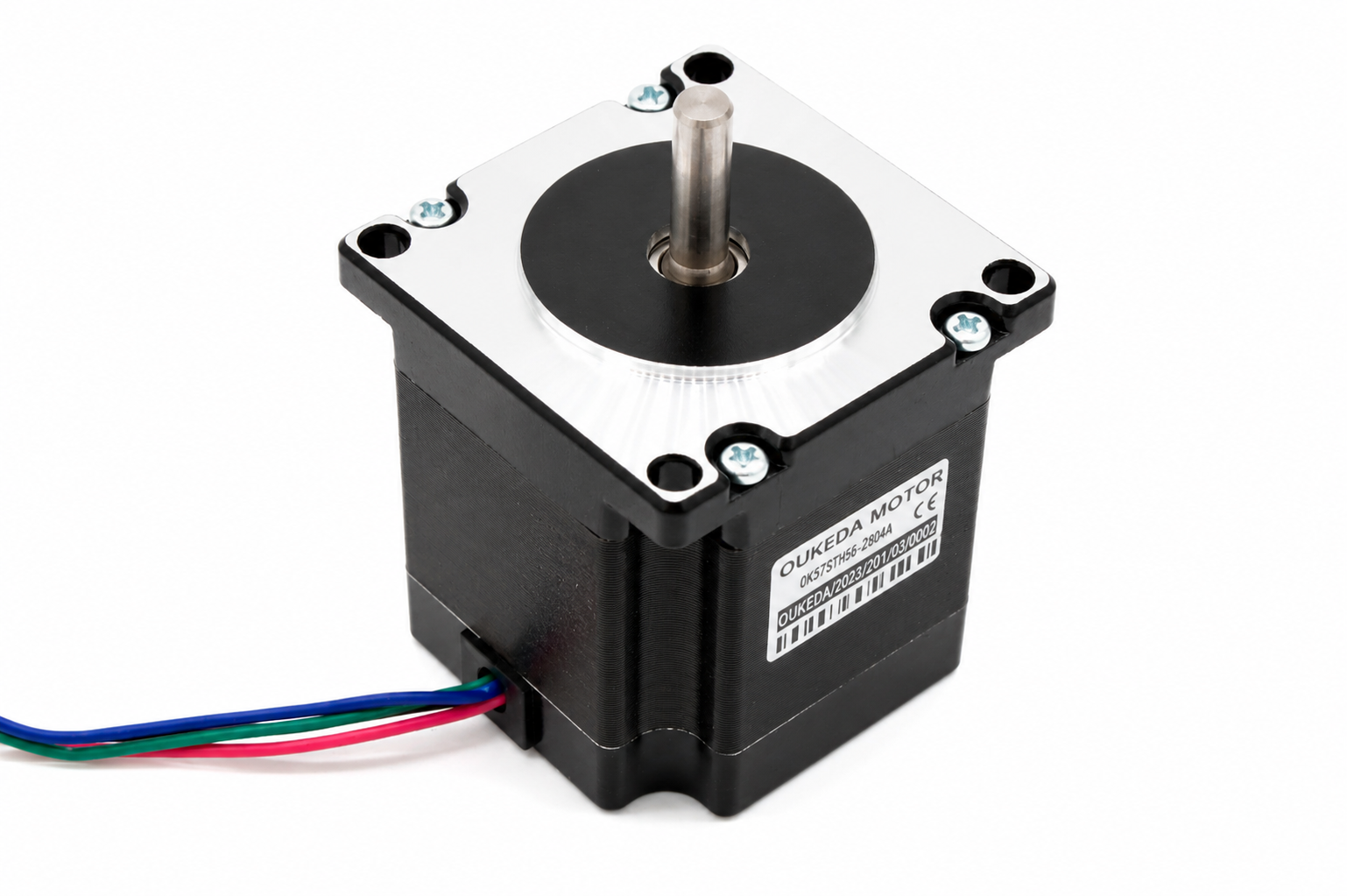

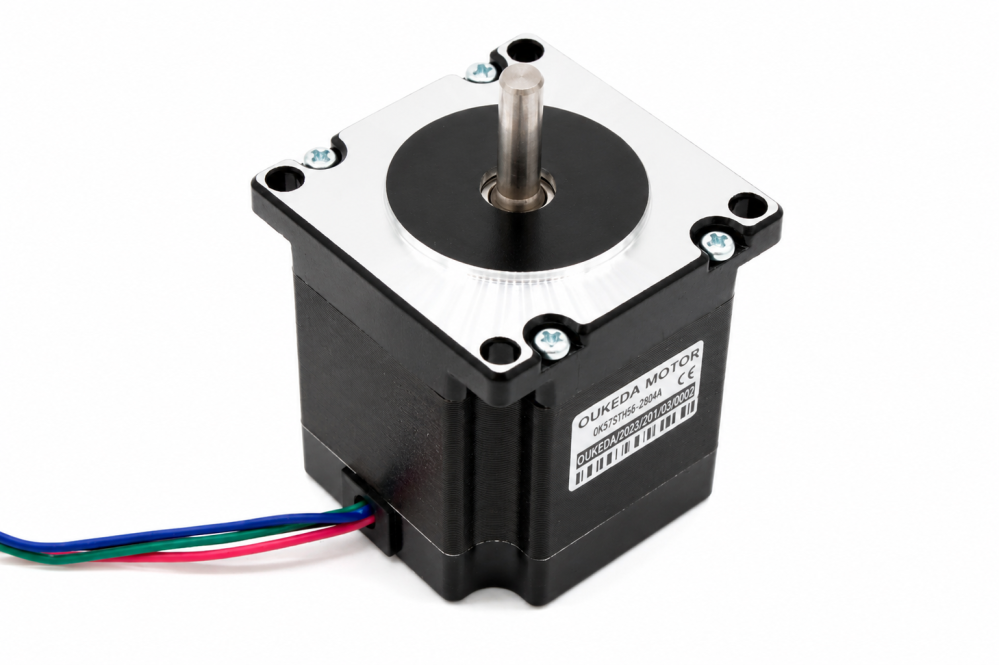

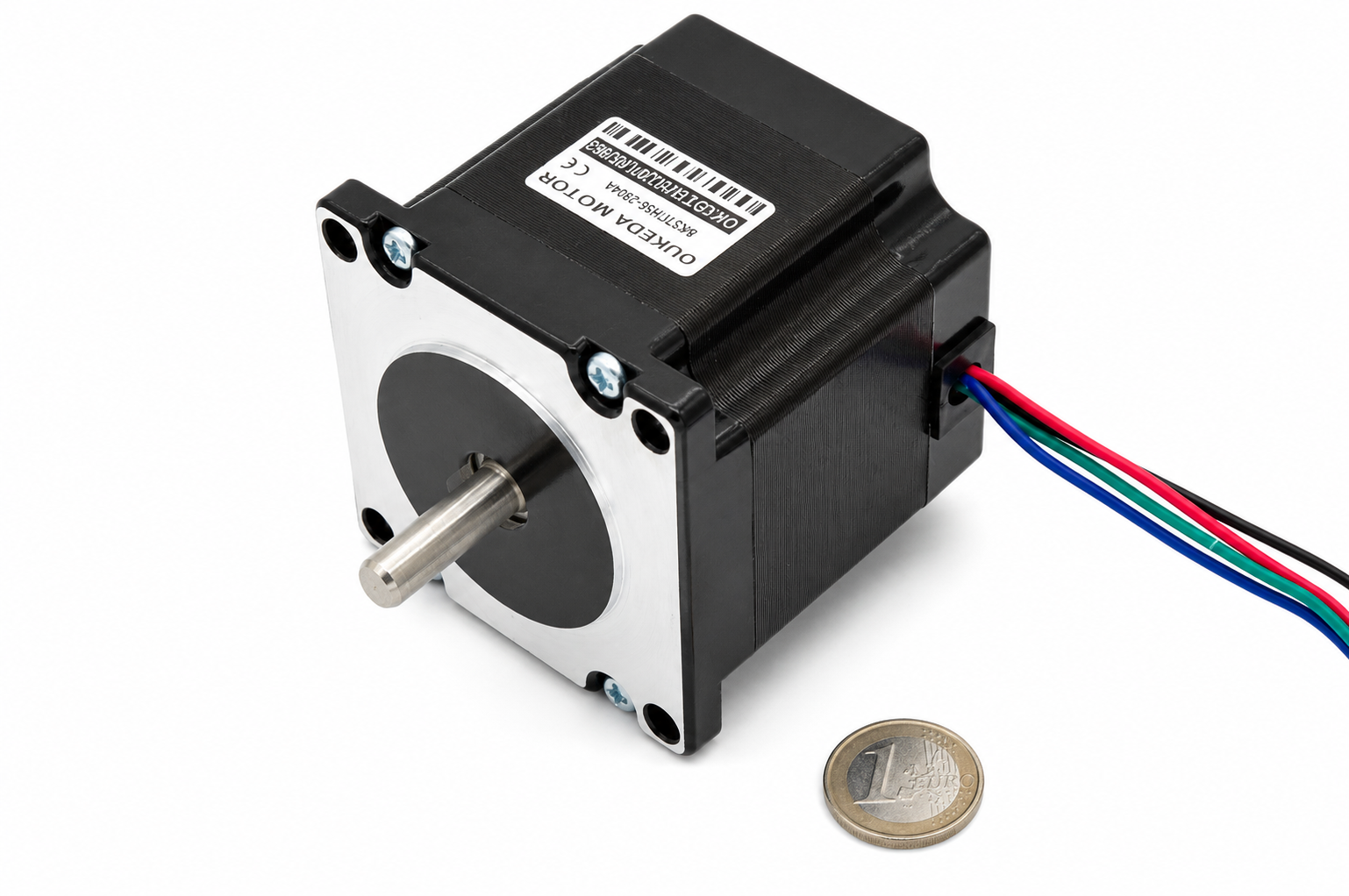

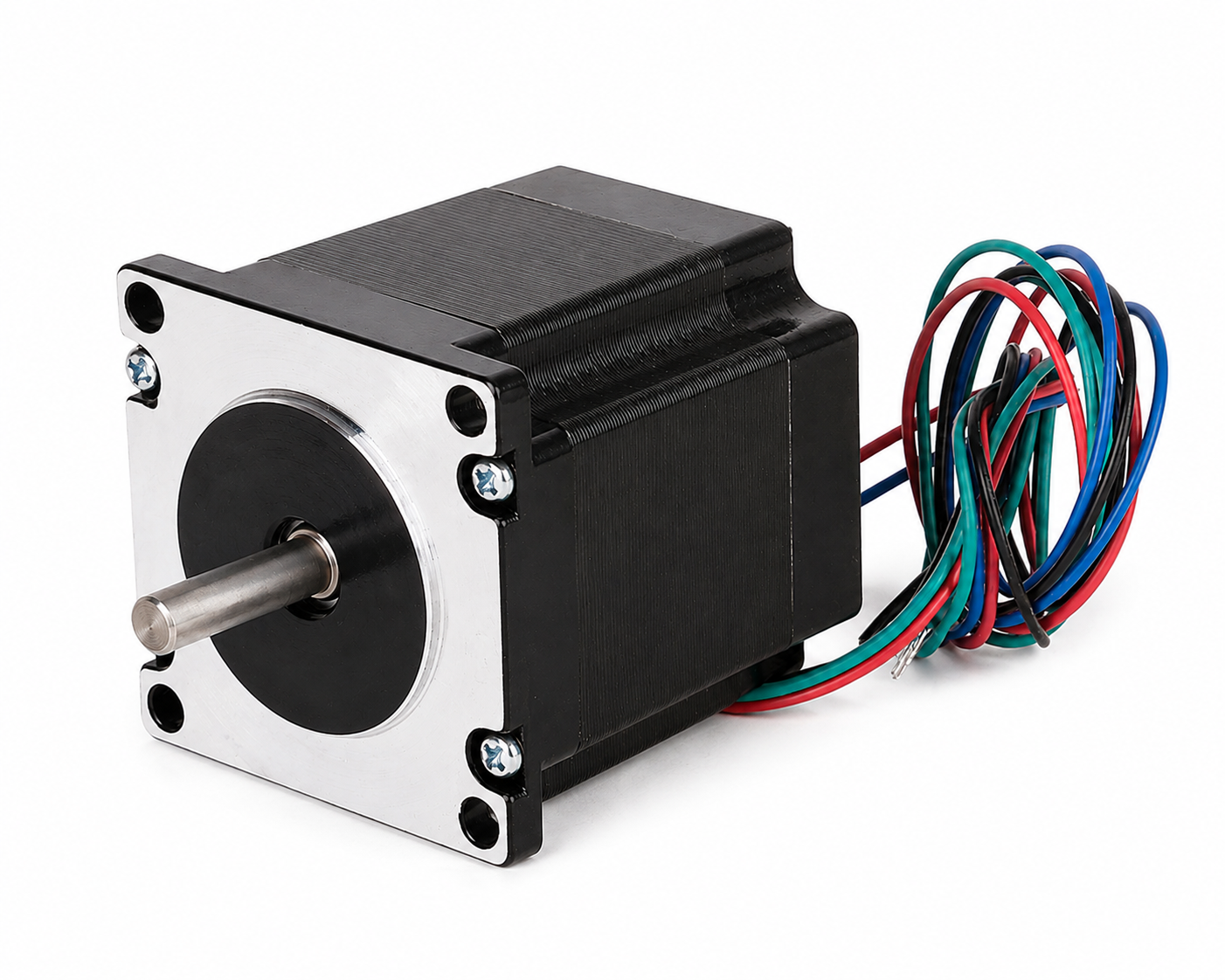

Motorul NEMA 23 57STH56-2804A este un motor puternic pas cu pas hibrid cu 2 faze si 4 fire, destinat aplicatiilor care necesita pozitionare controlata si cuplu ridicat. Este potrivit pentru masini CNC, imprimante 3D, sisteme de gravare laser, axe liniare si echipamente de automatizare.

Specificatii tehnice:

• Tip produs: motor pas cu pas hibrid
• Model inscriptionat: 57STH56-2804A
• Cod / referinta furnizor: 23HS5628
• Format: NEMA 23
• Numar faze: 2
• Numar fire: 4
• Unghi de pas: 1.8°
• Tensiune nominala: 2.5V
• Curent nominal: 2.8A / faza
• Rezistenta: 0.9Ω / faza
• Inductanta: 2.5mH / faza
• Cuplu de mentinere: 126N.cm (1.26Nm)
• Dimensiune carcasa: 57x56mm
• Tip ax: D
• Dimensiune ax: 22x6.35mm
• Lungime cablu: 50cm
• Conductoare: 22AWG
• Precizie unghi pas: ±5%
• Toleranta rezistenta: ±10%
• Toleranta inductanta: ±20%
• Crestere maxima de temperatura: 80°C
• Temperatura ambientala: -20...+50°C
• Rezistenta de izolatie: min. 100MΩ la 500VDC
• Rigiditate dielectrica: 500VAC / 1 minut

Instructiuni de montaj / utilizare:

• Fixati motorul pe un suport compatibil cu formatul NEMA 23.
• Montati fulia, cuplajul sau elementul de transmisie pe axul D de 6.35mm.
• Conectati cele doua faze la driver: rosu + albastru pentru o faza si verde + negru pentru cealalta faza.
• Utilizati un driver bipolar pentru motor pas cu pas cu 2 faze, compatibil cu un curent de 2.8A / faza.
• Setati limita de curent a driverului in functie de curentul nominal al motorului.
• Verificati conexiunile si libertatea de miscare a mecanismului inainte de alimentare.
• Nu conectati sau deconectati motorul cat timp driverul este alimentat.
• Evitati blocarea axului si solicitarea laterala excesiva a acestuia.

Compatibilitate:

• Masini CNC
• Imprimante 3D compatibile cu NEMA 23
• Sisteme de gravare laser
• Axe liniare si mecanisme de pozitionare
• Echipamente de automatizare
• Drivere bipolare pentru motoare pas cu pas cu 2 faze, dimensionate pentru 2.8A / faza.
