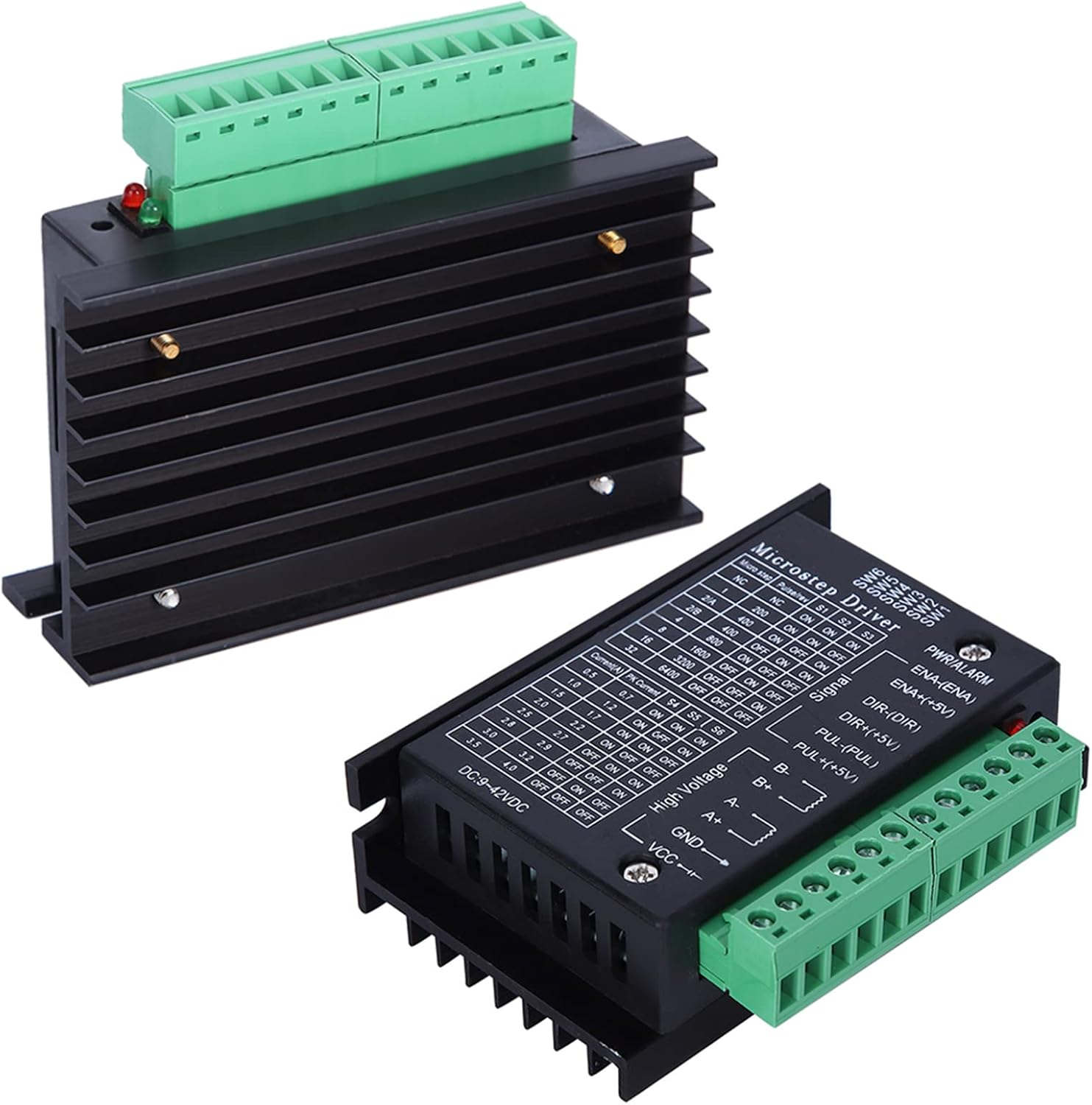

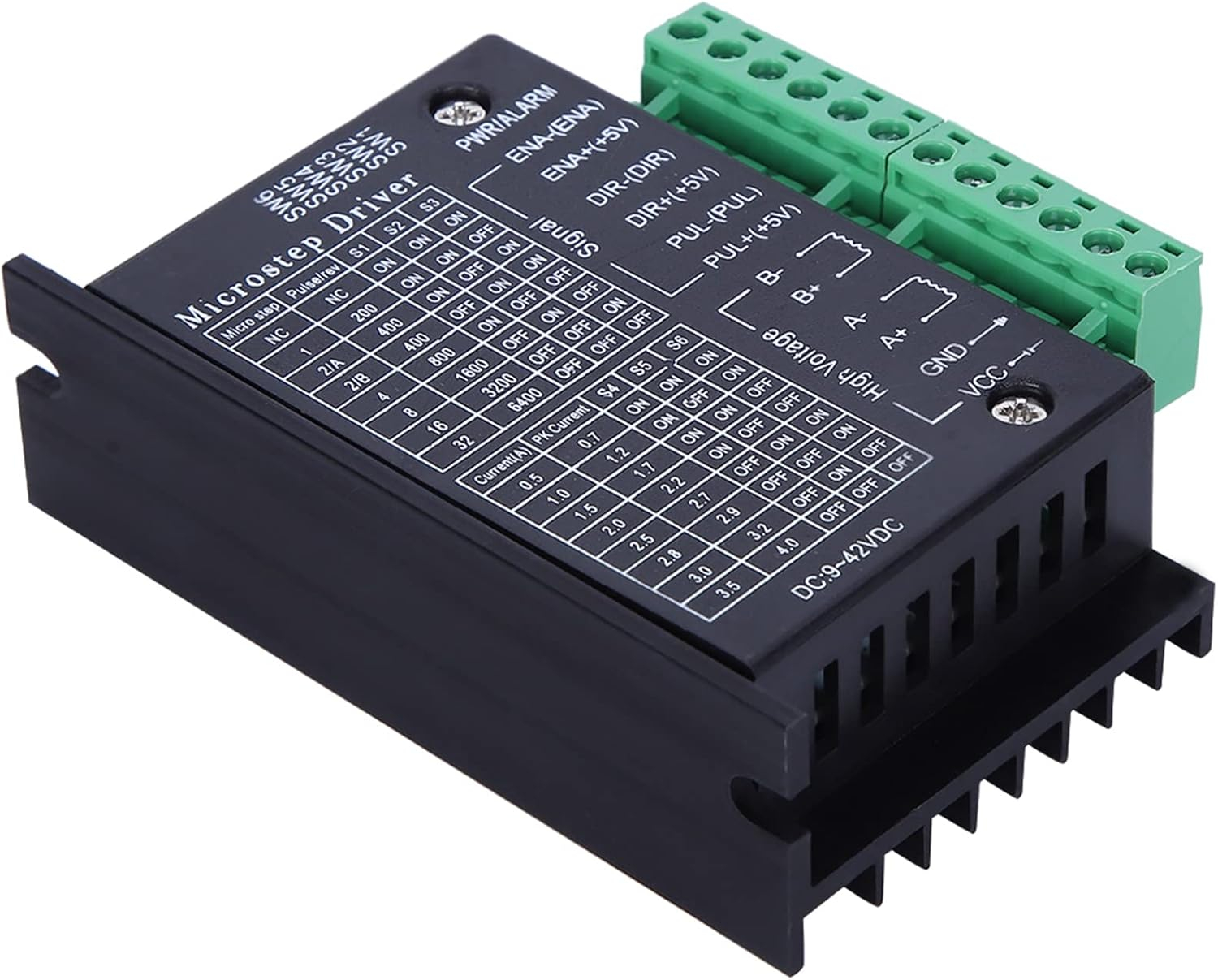

Driverul TB6600 permite controlul unui motor pas cu pas in aplicatii CNC, imprimante 3D, plottere, masini de gravat, axe liniare si sisteme de pozitionare. Modulul controleaza o singura axa si poate fi utilizat cu motoare NEMA 17 si NEMA 23, daca valorile electrice ale motorului se incadreaza in limitele driverului.

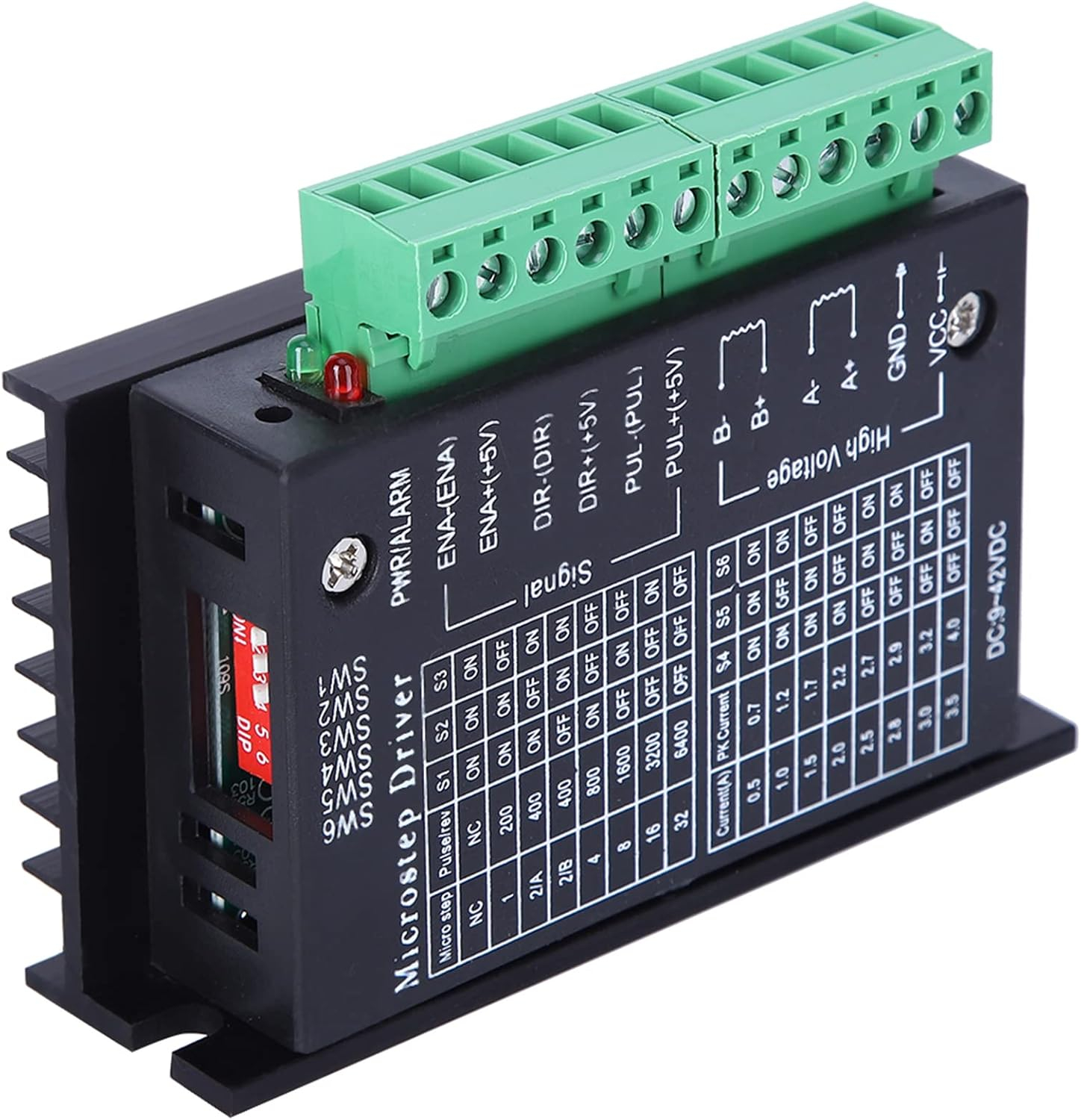

Driverul functioneaza la o tensiune de alimentare cuprinsa intre 9V si 42V DC si furnizeaza un curent reglabil de pana la 4A/faza. Curentul motorului si rezolutia microstep se configureaza prin intermediul celor sase comutatoare DIP amplasate pe carcasa.

Intrarile pentru semnalele de control sunt izolate optic, iar conexiunile pentru alimentare, motor si semnale sunt realizate prin borne cu surub. Driverul primeste semnale de tip PUL, DIR si ENA de la o placa de control CNC, un microcontroler sau un alt controler compatibil.

Specificatii tehnice:

• Tip produs: driver pentru motor pas cu pas
• Model: TB6600
• Numar axe controlate: 1 axa
• Tensiune de alimentare: 9-42V DC
• Curent maxim de iesire: 4A/faza
• Reglare curent: prin comutatoarele DIP SW4-SW6
• Setare microstep: prin comutatoarele DIP SW1-SW3

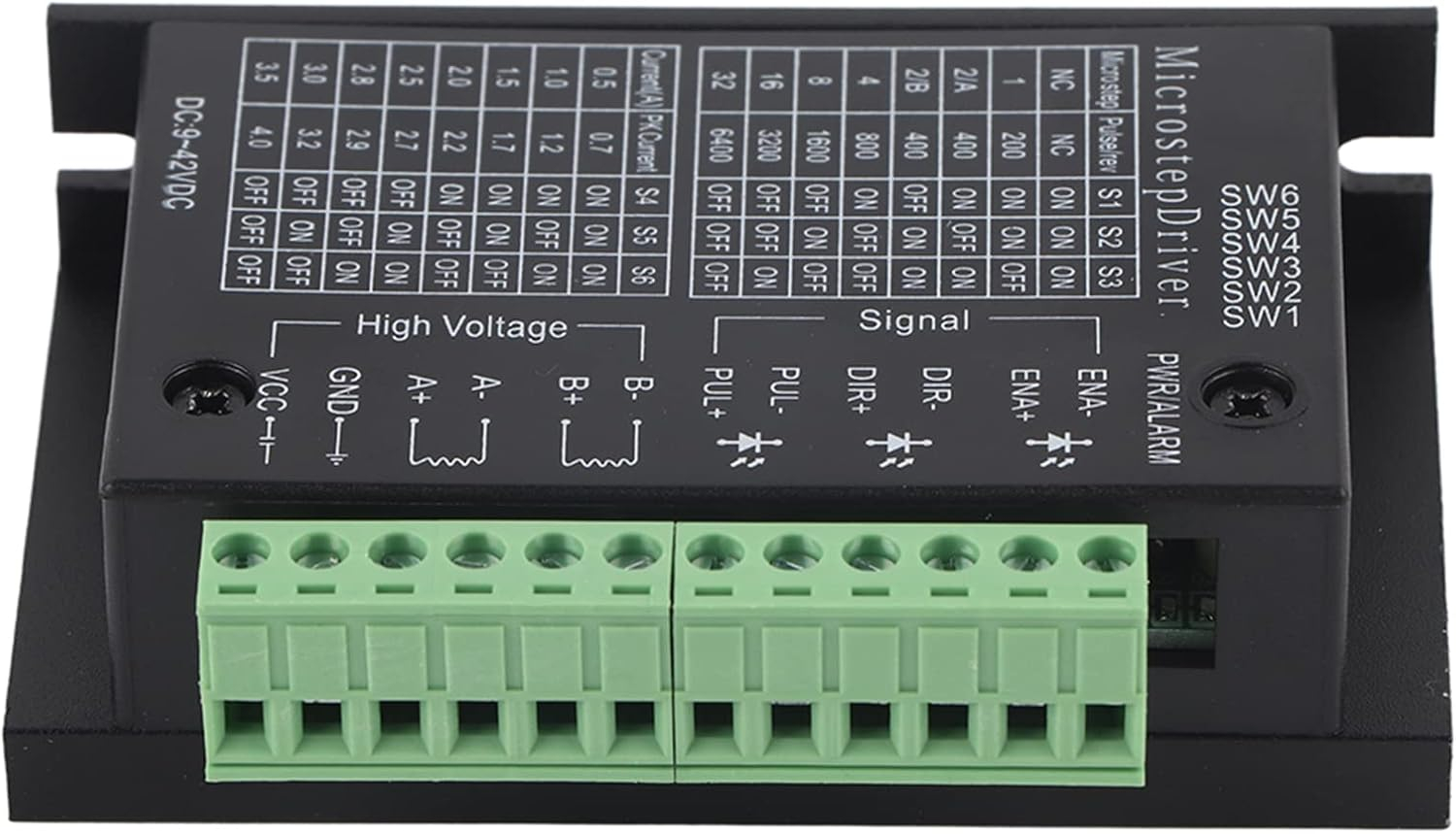

• Semnale de control: PUL, DIR si ENA
• Tip intrari de control: izolate optic
• Compatibilitate: motoare pas cu pas cu 2 faze, cu 4, 6 sau 8 fire
• Motoare recomandate: NEMA 17 si NEMA 23, in limita curentului acceptat

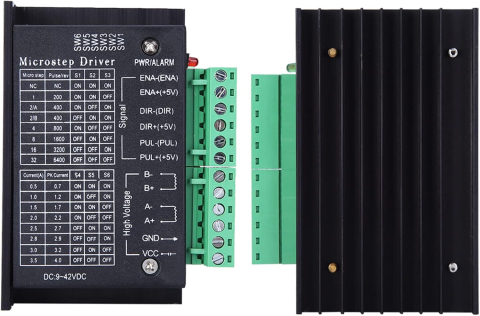

• Conectare: borne cu surub
• Umiditate de functionare: 40-90% RH
• Temperatura de depozitare: -20°C pana la 65°C
• Greutate: aproximativ 150g

Instructiuni de montaj / utilizare:

• Opriti alimentarea inainte de realizarea sau modificarea conexiunilor.
• Conectati sursa de alimentare DC la bornele dedicate, respectand polaritatea indicata pe driver.
• Utilizati o tensiune de alimentare cuprinsa intre 9V si 42V DC.
• Identificati corect bobinele motorului si conectati fazele la bornele de iesire corespunzatoare.
• Conectati semnalele PUL, DIR si, daca este necesar, ENA la placa de control.

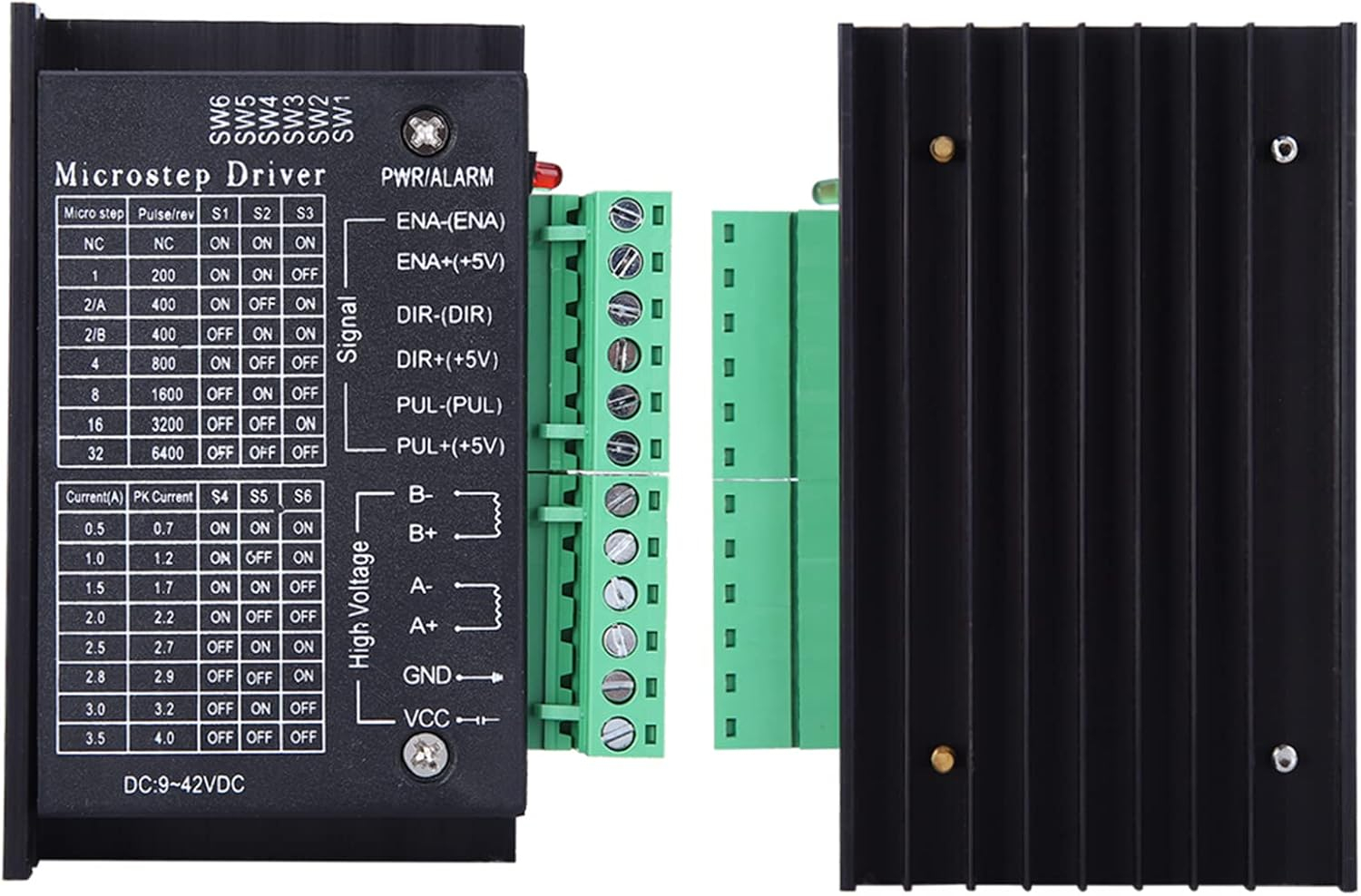

• Setati rezolutia microstep folosind comutatoarele SW1-SW3, conform tabelului imprimat pe carcasa driverului.
• Setati curentul motorului folosind comutatoarele SW4-SW6, fara a depasi curentul nominal specificat de producatorul motorului.
• Nu conectati si nu deconectati motorul in timp ce driverul este alimentat.

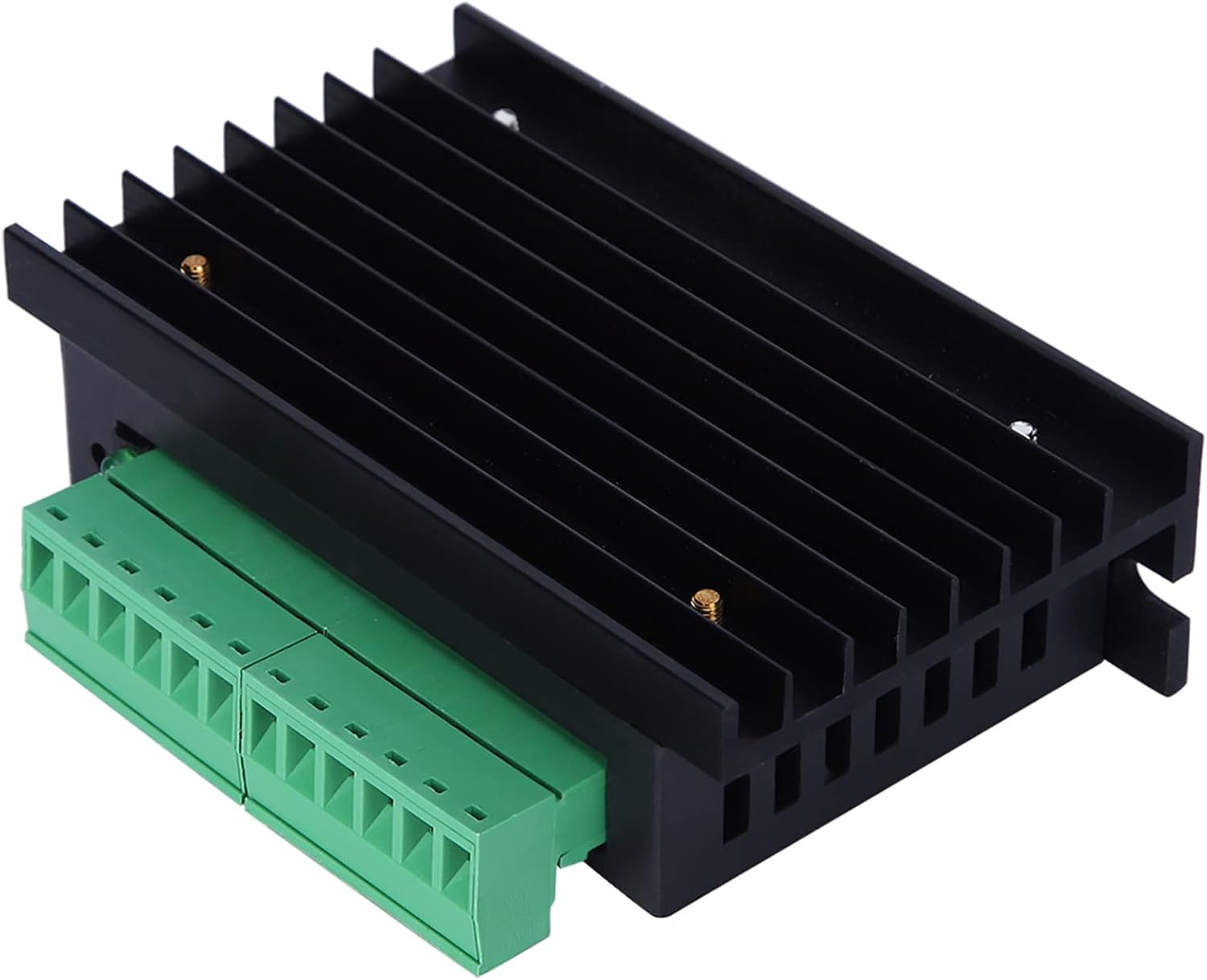

• Montati driverul intr-un spatiu ventilat si evitati acoperirea carcasei de racire.
• Pentru montaj si punere in functiune, apelati la o persoana competenta daca nu aveti experienta cu sisteme CNC si motoare pas cu pas.
