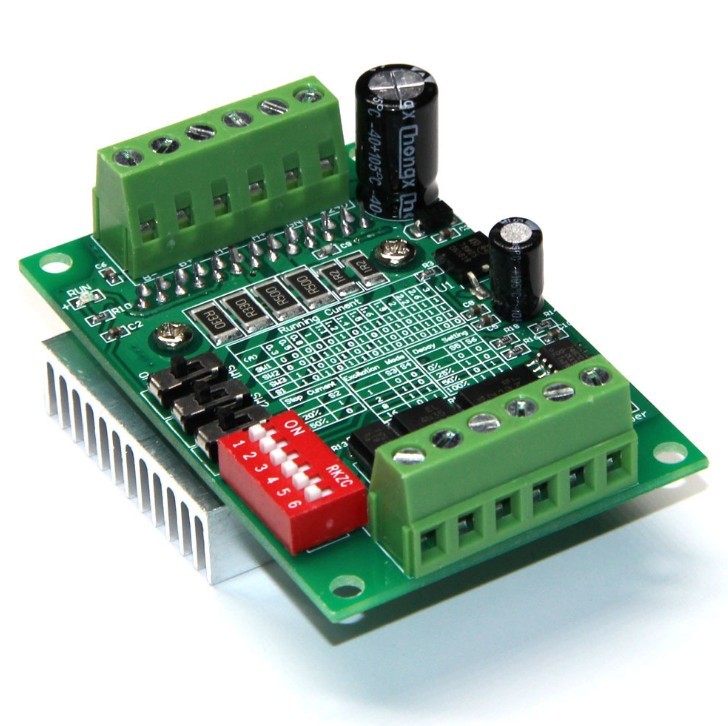

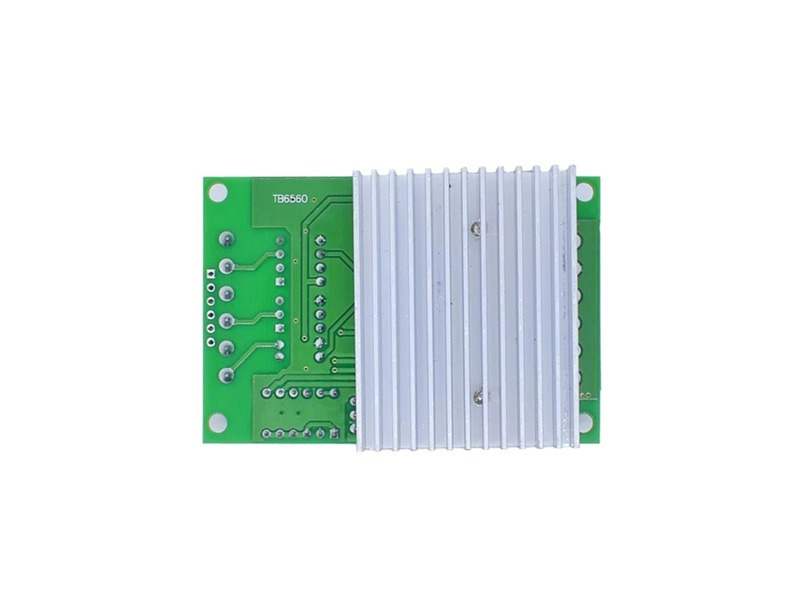

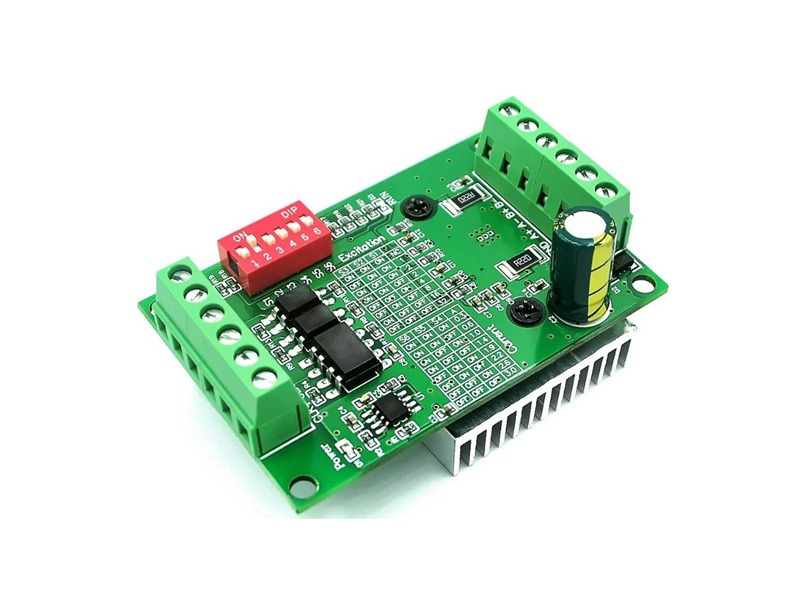

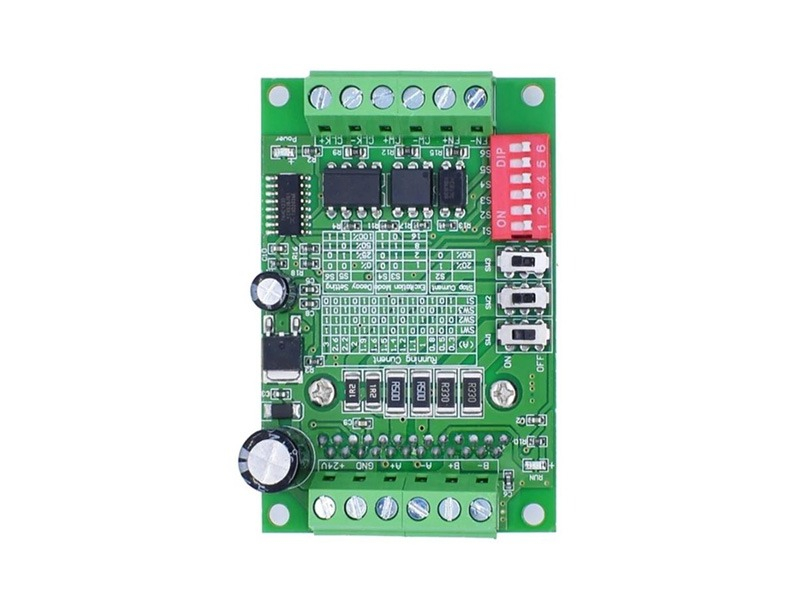

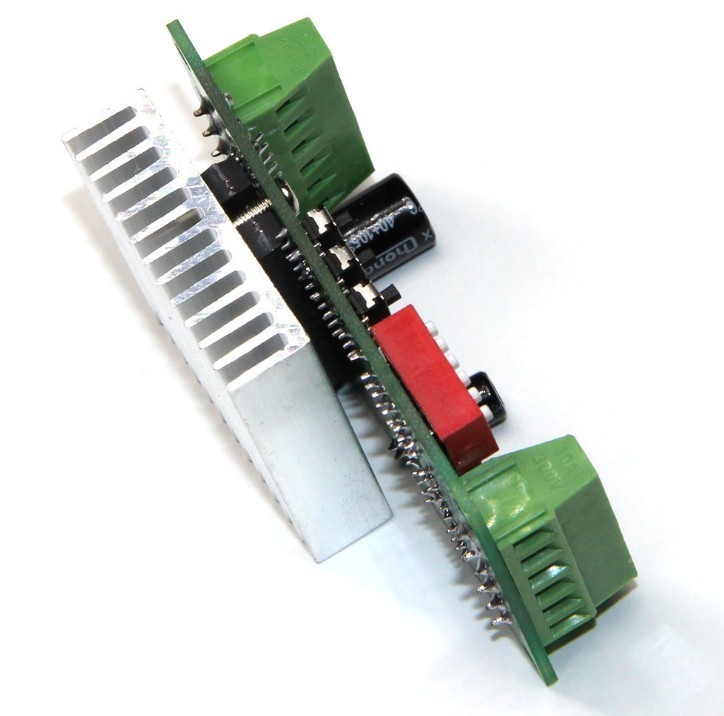

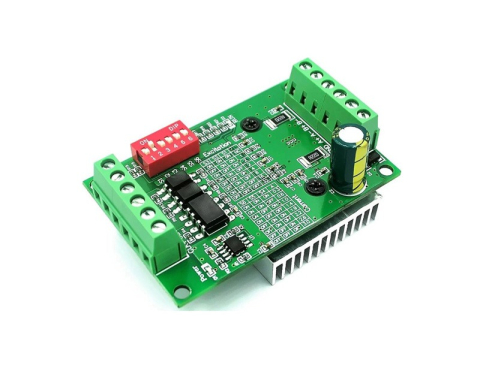

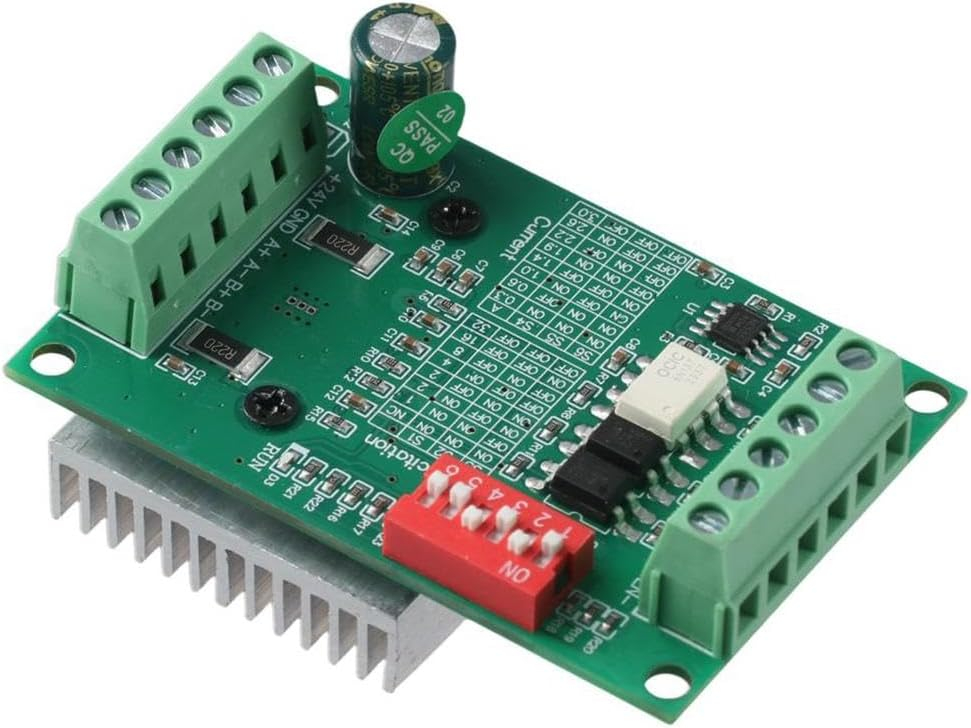

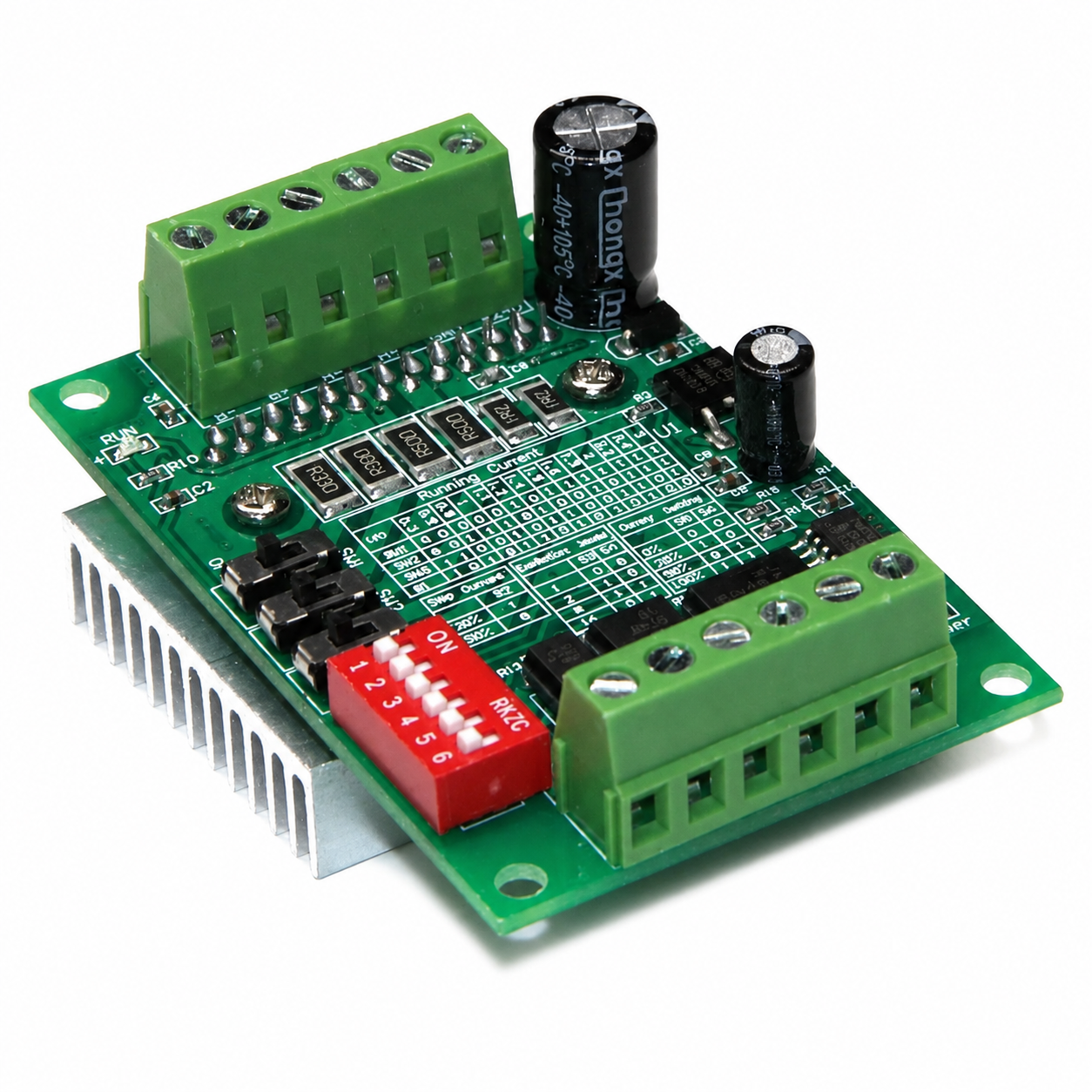

Modulul TB6560 este un driver pentru controlul unui motor pas cu pas, utilizat in echipamente CNC, imprimante 3D, plottere, masini de gravat si sisteme de pozitionare cu actionare pe o singura axa.

Driverul utilizeaza circuitul integrat TB6560AHQ si este compatibil cu motoare pas cu pas in 2 faze, cu 4 sau 6 fire, configurate corespunzator si cu un curent de maximum 3A/faza. Pentru alimentare este recomandata o sursa de 24V DC, in intervalul acceptat de 10-35V DC.

Optocuplorul de mare viteza 6N137 contribuie la transmiterea rapida si izolarea semnalelor de comanda. Modulul permite configurarea curentului si a rezolutiei de deplasare si dispune de functie automata pentru reducerea curentului in repaus.

Specificatii tehnice:

• Tip produs: driver motor pas cu pas
• Model: TB6560
• Circuit integrat: TB6560AHQ
• Numar axe controlate: 1 axa
• Tensiune de lucru: 10-35V DC
• Alimentare recomandata: 24V DC
• Curent maxim de iesire: 3A/faza
• Curent de varf: 3.5A
• Optocuplor: 6N137 de mare viteza
• Reducerea curentului in repaus: automata
• Microstep: pas intreg, jumatate de pas, 1/8 pas si 1/16 pas
• Protectii: oprire la tensiune joasa, supratemperatura si supracurent
• Compatibilitate: motoare pas cu pas in 2 faze, cu 4 sau 6 fire, configurate corespunzator
• Motoare recomandate: NEMA 17 cu cadru de 42mm si NEMA 23 cu cadru de 57mm, in limita curentului acceptat
• Dimensiuni: 75x50x35mm

Instructiuni de montaj / utilizare:

• Alimentati driverul cu o tensiune cuprinsa intre 10V si 35V DC; pentru utilizarea obisnuita este recomandata o sursa de 24V DC.

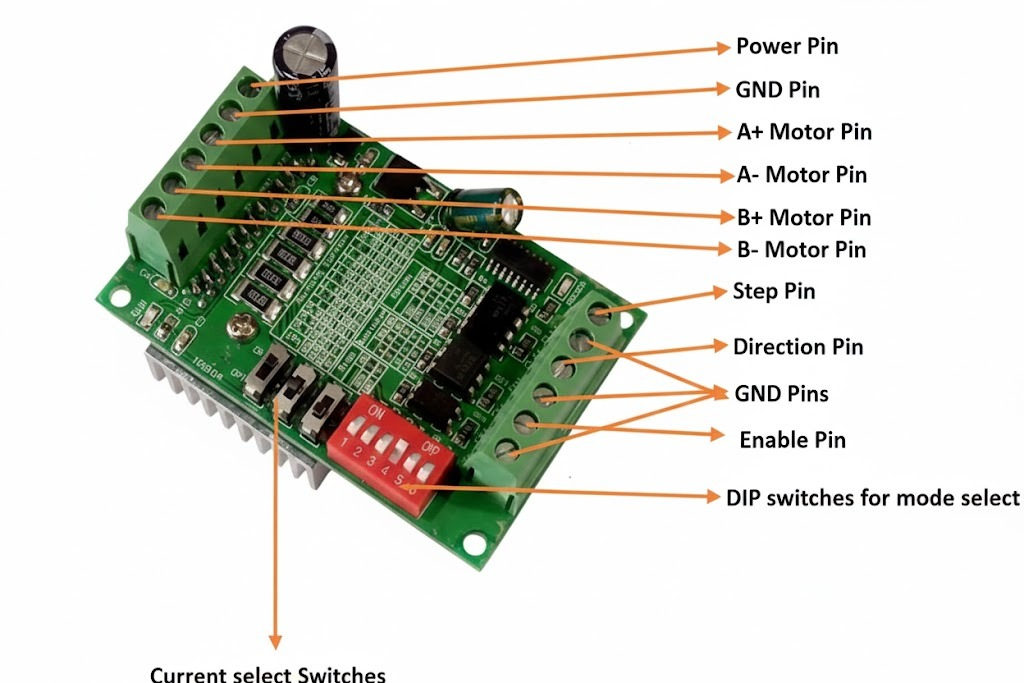

• Conectati fazele motorului la bornele de iesire ale driverului, respectand schema de conectare.
• Identificati corect perechile de fire corespunzatoare celor doua faze ale motorului.
• Setati curentul si microstep-ul in functie de specificatiile motorului si de aplicatie.
• Nu utilizati driverul cu motoare care necesita un curent mai mare de 3A/faza.
• Nu conectati si nu deconectati motorul in timp ce driverul este alimentat.
• Asigurati ventilatia si racirea corespunzatoare, in special la functionarea cu un curent ridicat.
• Opriti alimentarea inainte de modificarea conexiunilor sau a setarilor.
• Verificati toate conexiunile si efectuati initial un test la viteza si curent reduse.
