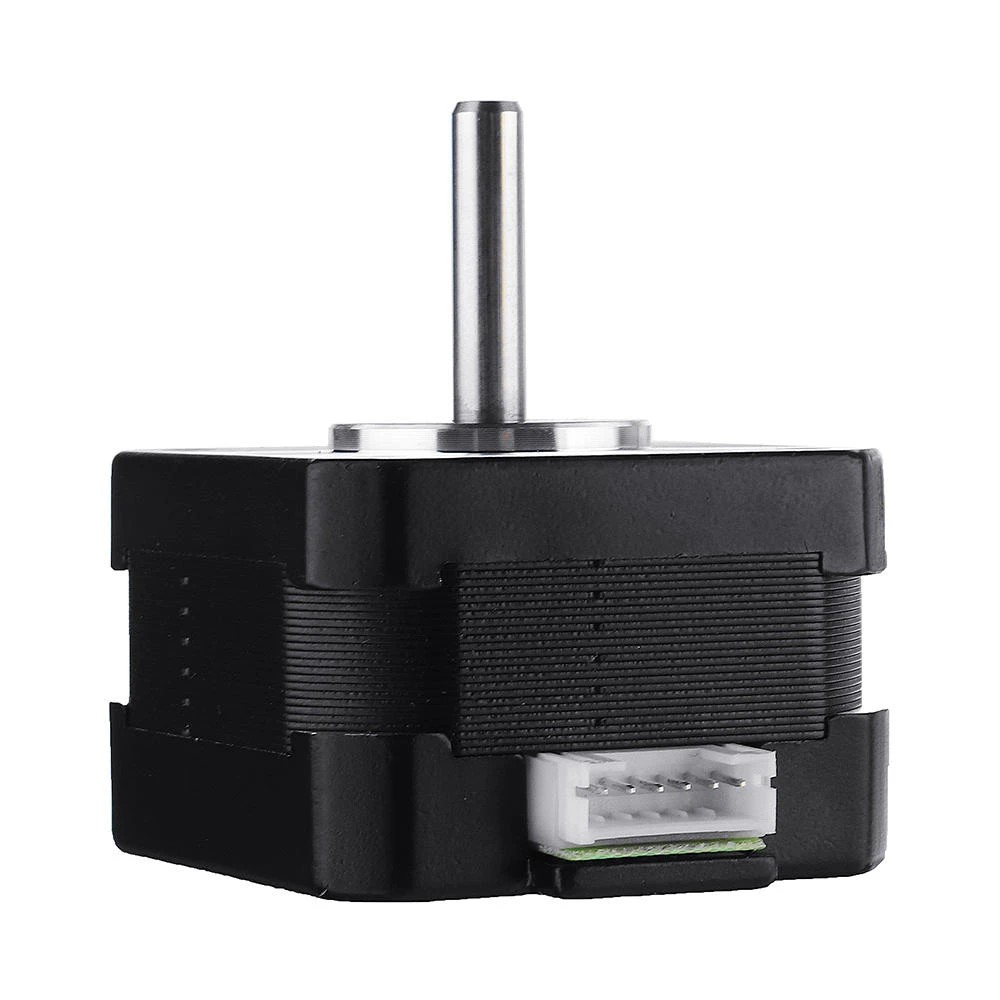

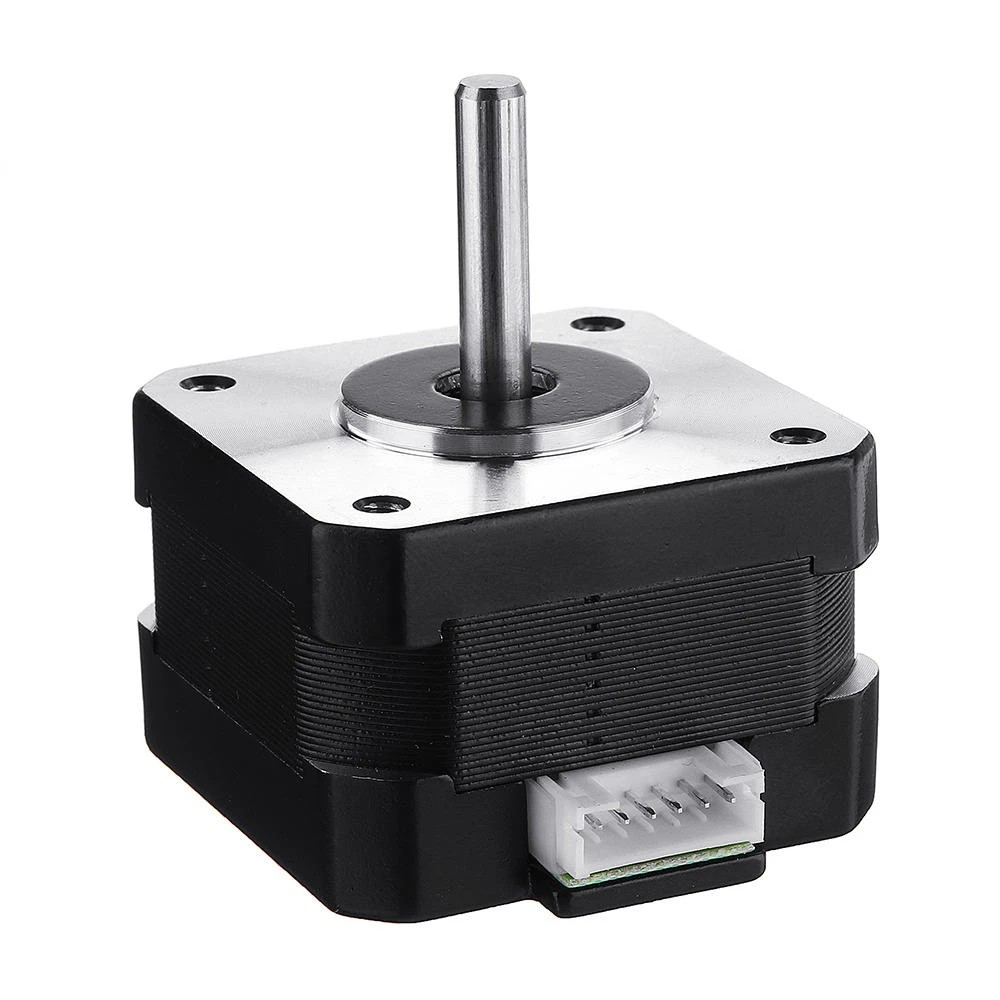

Motorul pas cu pas 17HS2408S in format NEMA 17 este destinat mecanismelor care necesita deplasare controlata si repetabila. Constructia cu 2 faze si 4 conductoare permite conectarea la drivere bipolare pentru motoare pas cu pas.

Corpul compact, cu lungimea de 28mm, permite utilizarea in aplicatii unde spatiul disponibil pentru montaj este limitat.

Caracteristici principale:

• Motor pas cu pas hibrid in 2 faze.
• Unghi de pas de 1.8°.
• Curent nominal de 0.6A.
• Cuplu de 12N.cm.
• Corp cu latimea de 42mm si lungimea de 28mm.
• Cablu de conectare cu 4 conductoare, lungime 1000mm.
• Schema conductoarelor este specificata pentru cele doua faze ale motorului.

Specificatii tehnice:

• Model: 17HS2408S
• Tip: motor pas cu pas hibrid NEMA 17
• Numar faze: 2
• Unghi pas: 1.8°
• Curent nominal: 0.6A
• Cuplu: 12N.cm
• Latime motor: 42mm
• Lungime motor: 28mm

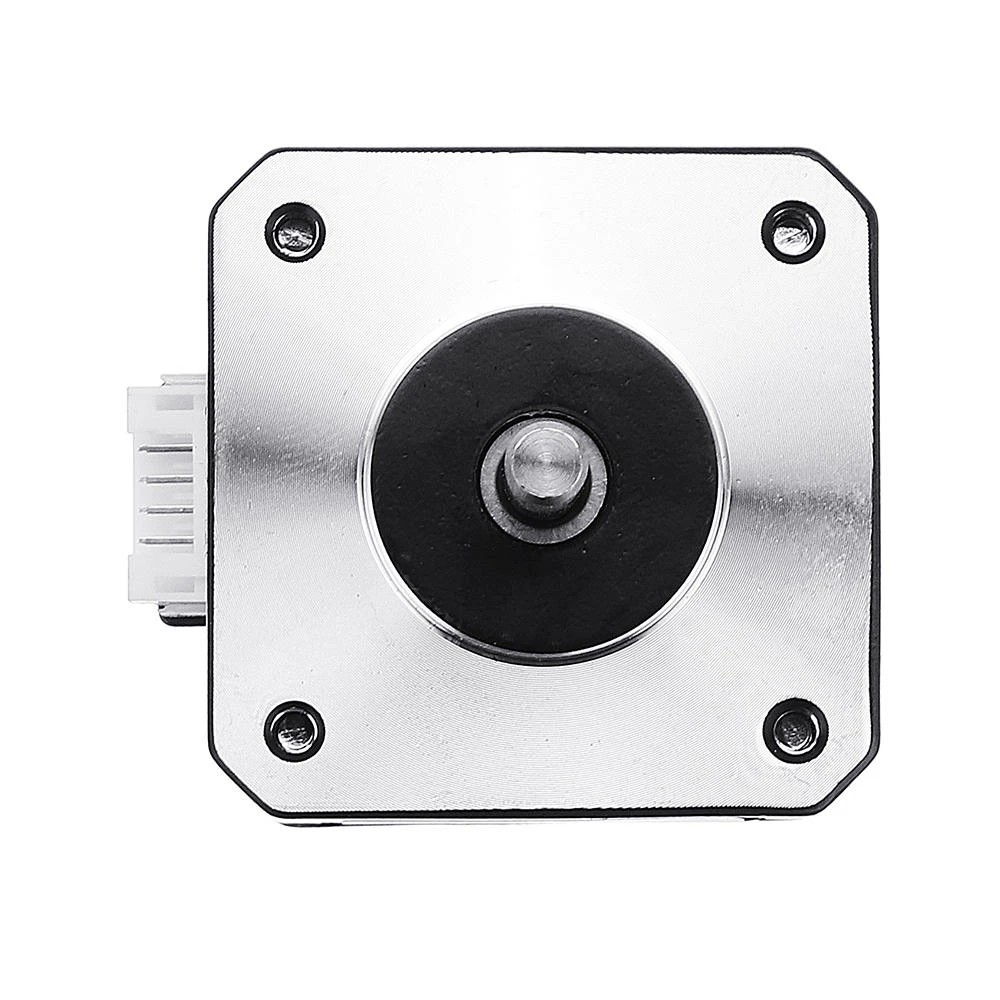

• Distanta intre gauri: 30mm
• Lungime cablu: 1000mm
• Numar conductoare: 4
• Precizie unghi pas: ±5%
• Toleranta rezistenta: ±10%
• Toleranta inductanta: ±20%
• Crestere maxima de temperatura: 80°C
• Temperatura ambientala: -20...+50°C
• Rezistenta de izolatie: minimum 100MΩ la 500VDC
• Rigiditate dielectrica: 500VAC timp de 1 minut
• Rosu: A+
• Verde: A-
• Galben: B+
• Albastru: B-

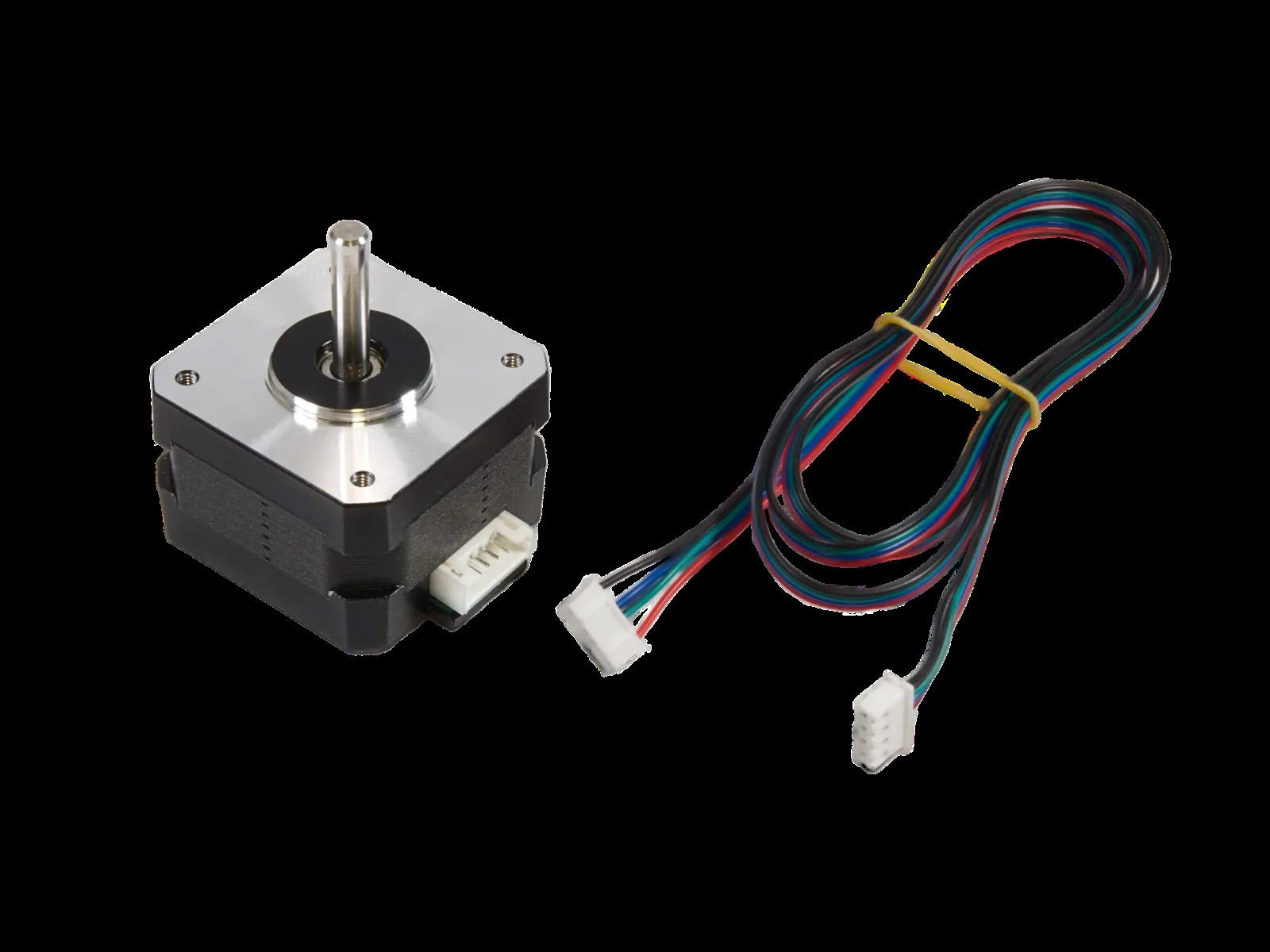

Continut pachet:

• Motor pas cu pas NEMA 17 17HS2408S.

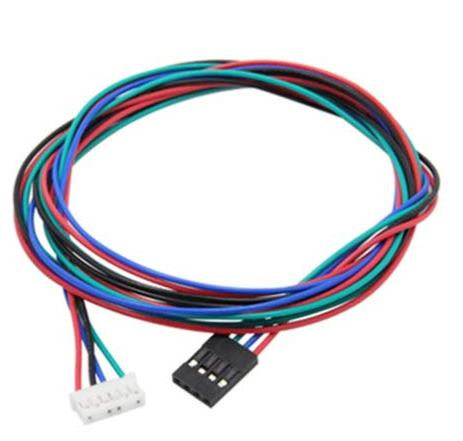

• Cablu de conectare cu 4 conductoare, 1m.

Instructiuni de montaj:

1. Motorul se fixeaza pe un suport mecanic compatibil cu formatul NEMA 17.
2. Elementul de transmisie se monteaza pe ax, cu alinierea corecta fata de mecanismul actionat.
3. Cablu motorului se conecteaza la driverul bipolar respectand fazele: rosu A+, verde A-, galben B+, albastru B-.
4. Curentul driverului se regleaza astfel incat sa nu fie depasit curentul nominal de 0.6A.
5. Alimentarea si modificarile conexiunilor se efectueaza numai cu sistemul oprit.

Utilizare:

Motorul se comanda printr-un driver bipolar pentru motor pas cu pas, configurat pentru caracteristicile electrice ale modelului 17HS2408S. Pozitia si deplasarea sunt controlate prin impulsurile de pas transmise driverului.

Recomandari si precautii:

• Nu se depaseste curentul nominal de 0.6A.
• Conexiunile celor doua faze se realizeaza conform schemei conductoarelor.
• Motorul nu se conecteaza direct la iesirile unui microcontroller sau ale unei placi de dezvoltare.
• Se evita conectarea sau deconectarea motorului in timp ce driverul este alimentat.
• Montajul mecanic trebuie realizat fara tensionarea sau alinierea incorecta a axului.

Compatibilitate:

• Drivere bipolare pentru motoare pas cu pas configurabile pentru 0.6A.
• Sisteme mecanice compatibile cu formatul NEMA 17.
• Imprimante 3D care utilizeaza motoare NEMA 17.
• Sisteme de pozitionare si automatizare.
