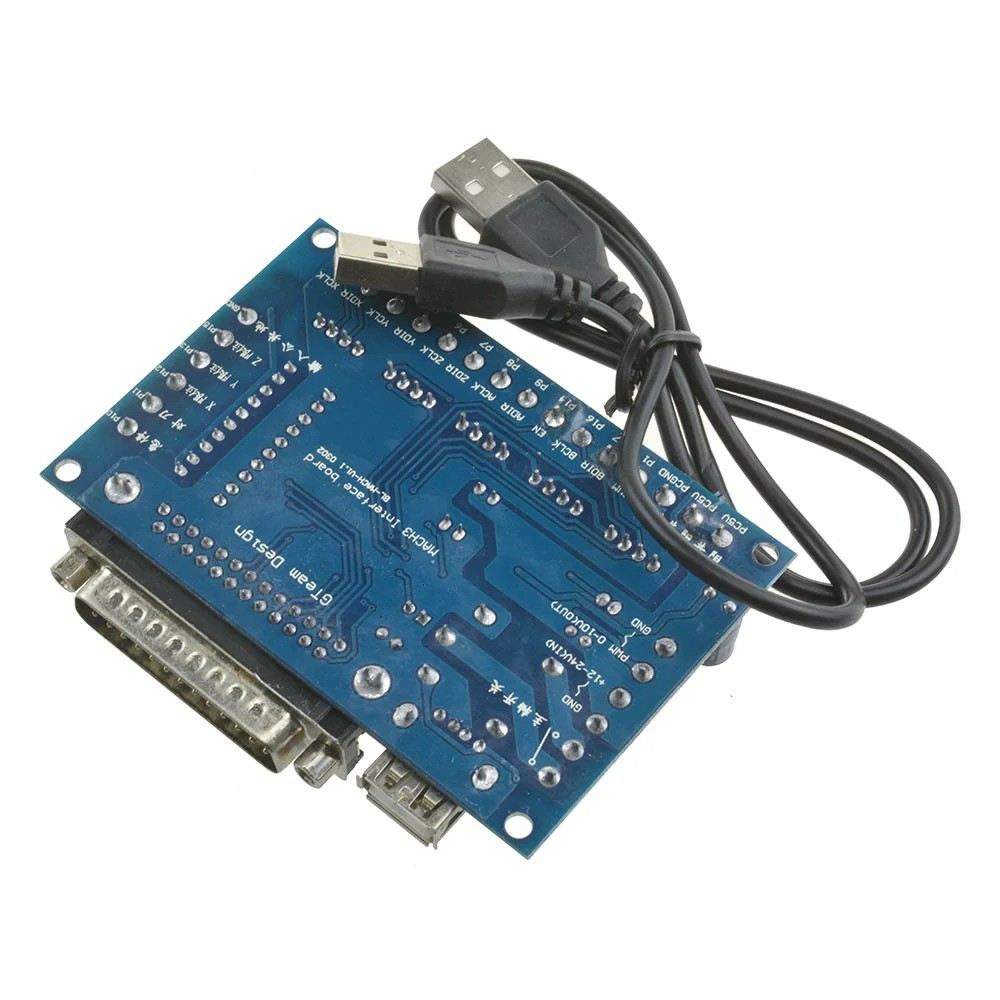

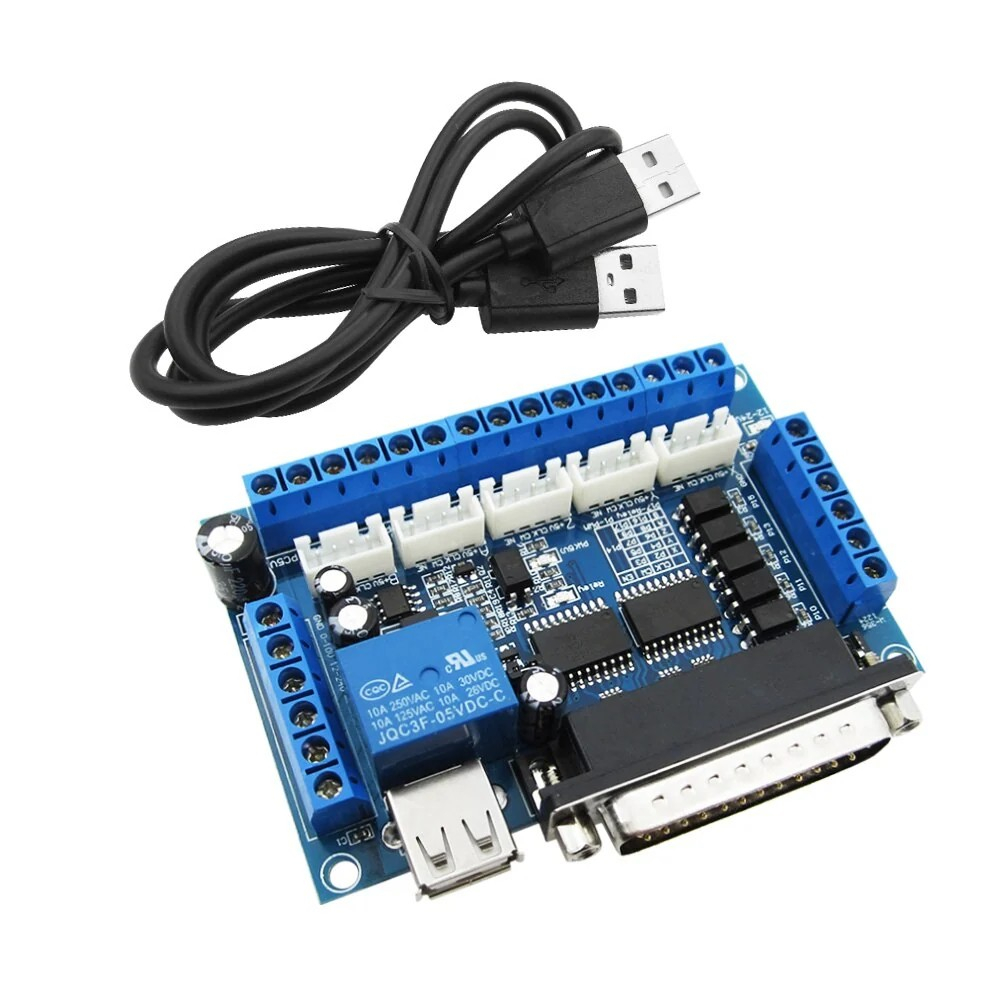

Interfata CNC Mach3 cu 5 axe este o placa de tip breakout board care preia semnalele transmise prin portul paralel al calculatorului si le distribuie catre driverele motoarelor pas cu pas, intrarile de siguranta si sistemul de control al spindle-ului.

Placa poate fi utilizata pentru realizarea sau modernizarea sistemelor CNC cu axe X, Y, Z, A si B. Motoarele pas cu pas se conecteaza prin intermediul unor drivere externe compatibile cu semnale STEP/DIR de 5V.

Specificatii tehnice:

• Tip produs: interfata CNC / breakout board
• Numar axe: pana la 5 axe
• Interfata calculator: port paralel DB25
• Software compatibil: Mach3 si alte programe cu control prin port paralel
• Alimentare sectiune logica: 5V prin USB
• Alimentare periferice: 12-24V DC
• Protectie alimentare: protectie la inversarea polaritatii
• Nivel semnal pentru drivere: 5V
• Configuratie drivere: anod comun sau catod comun
• Intrari: optoizolate pentru limitatoare de cursa, oprire de urgenta si senzor de pozitionare a sculei
• Iesire releu P17: control pornire / oprire spindle
• Iesire P1: semnal PWM sau tensiune analogica 0-10V pentru controlul turatiei spindle-ului
• Linii I/O disponibile: acces la cele 17 semnale ale portului paralel

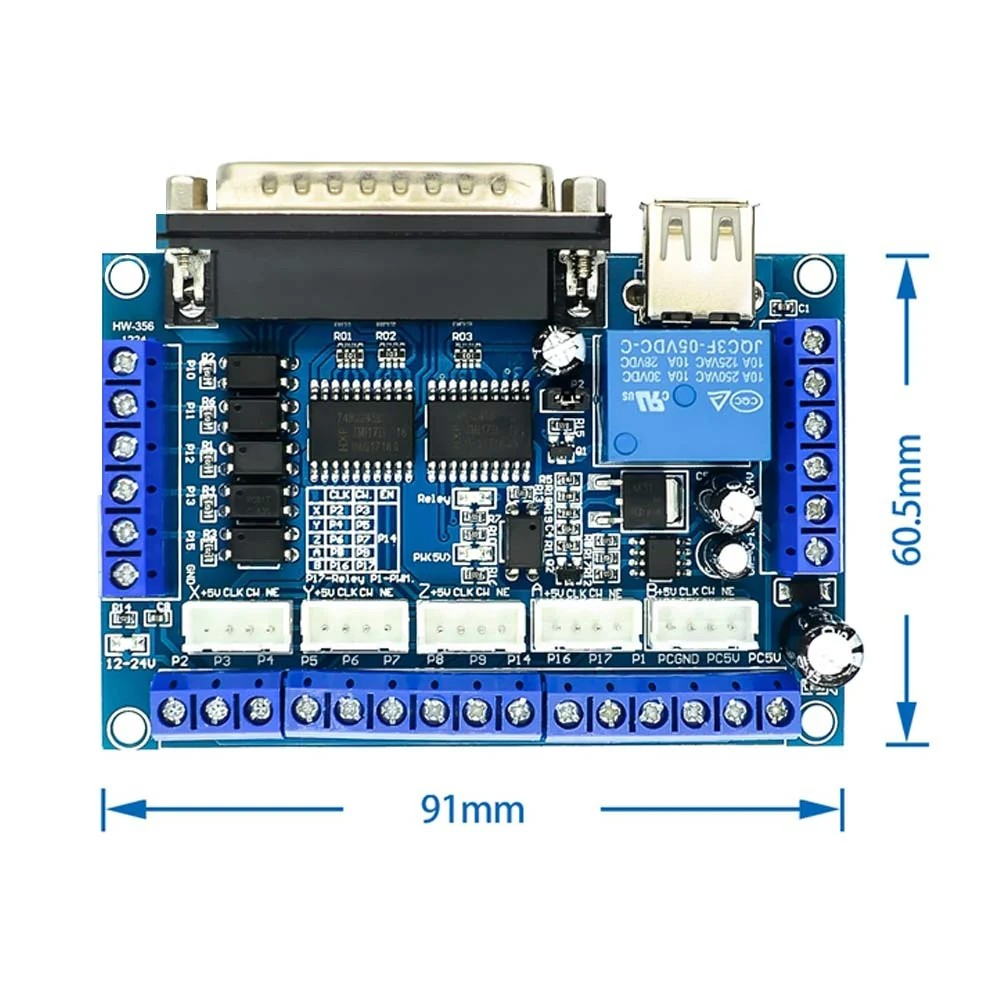

• Dimensiuni: 89.7x68.5x19.5mm
• Greutate: 122g

Compatibilitate:

• Sisteme CNC cu pana la 5 axe
• Drivere externe pentru motoare pas cu pas cu intrari STEP/DIR de 5V
• Drivere configurate cu anod comun sau catod comun
• Calculatoare desktop prevazute cu port paralel LPT / DB25
• Invertoare sau regulatoare de spindle cu intrare PWM ori 0-10V

Instructiuni de montaj / utilizare:

• Opriti toate sursele de alimentare inainte de realizarea conexiunilor.
• Conectati placa la portul paralel DB25 al calculatorului.
• Conectati cablul USB pentru alimentarea sectiunii logice a placii.
• Conectati sursa de 12-24V DC la bornele dedicate alimentarii perifericelor, respectand polaritatea.
• Conectati driverele externe ale motoarelor pas cu pas la iesirile corespunzatoare axelor X, Y, Z, A si B.
• Conectati limitatoarele de cursa, butonul de oprire de urgenta si senzorul de pozitionare a sculei la intrarile optoizolate corespunzatoare.
• Pentru comanda pornit / oprit a spindle-ului, utilizati iesirea cu releu asociata portului P17.
• Pentru reglarea turatiei spindle-ului, utilizati iesirea P1, in configuratie PWM sau 0-10V, in functie de intrarea invertorului.
• Configurati pinii, directia axelor si semnalele de intrare / iesire in meniul Ports and Pins din Mach3.
• Efectuati initial o testare fara sarcina, la viteza redusa, verificand separat fiecare axa, limitatoarele si oprirea de urgenta.

Recomandari si precautii:

• Cablul USB este utilizat pentru alimentare, nu pentru transmiterea comenzilor Mach3.
• Adaptoarele USB-la-paralel standard nu pot inlocui portul paralel necesar controlului CNC.
• Motoarele pas cu pas se conecteaza la drivere externe, nu direct la interfata.
• Verificati schema pinilor placii si configuratia driverelor inainte de alimentare.
• Utilizati un buton de oprire de urgenta accesibil si testati functionarea acestuia inainte de utilizarea CNC-ului.

Continut pachet:

• 1 x interfata CNC Mach3 cu 5 axe
• 1 x cablu USB
