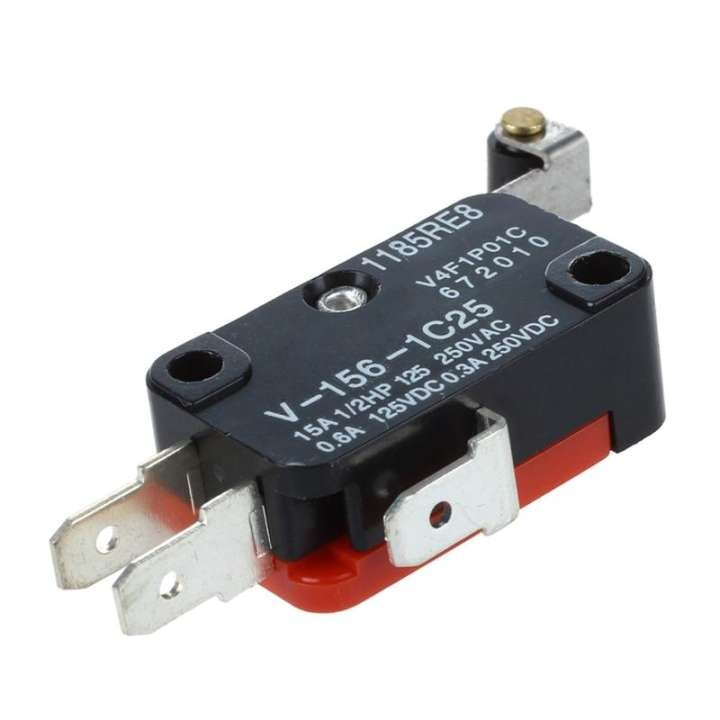

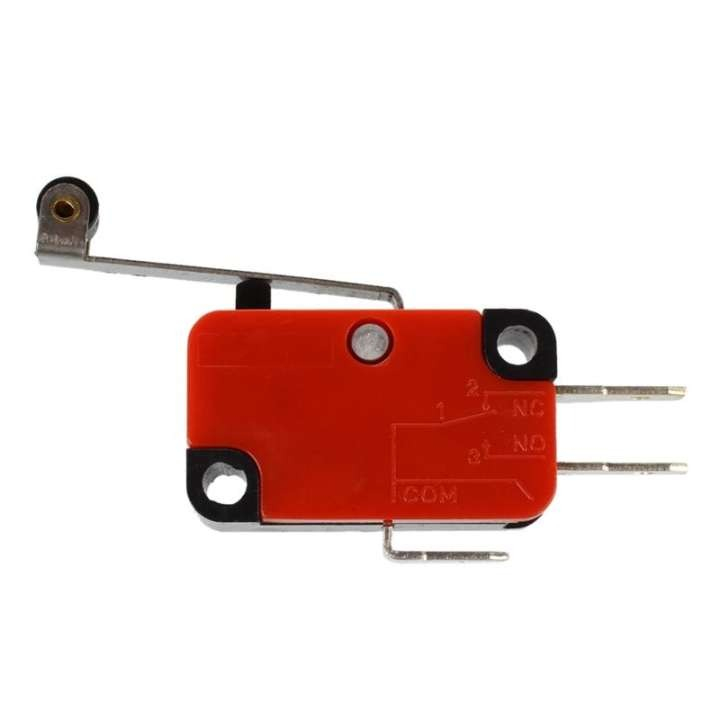

Limitatorul de cursa V-156-1C25 este un microintrerupator mecanic care comuta circuitul atunci cand rola si parghia sunt actionate de o piesa mobila. Poate fi utilizat pentru detectarea pozitiei, limitarea deplasarii sau oprirea unui mecanism intr-un punct stabilit.

Rola de actionare reduce frecarea dintre parghie si elementul mobil, fiind potrivita pentru mecanisme cu miscare repetitiva, axe CNC, imprimante 3D, usi, capace si sisteme automate.

Caracteristici principale:

• Rola faciliteaza actionarea prin contact cu o piesa aflata in miscare.
• Contactele permit utilizarea in configuratie normal deschisa sau normal inchisa.
• Durata de viata mecanica ajunge la 5.000.000 de cicluri.
• Durata de viata electrica ajunge la 100.000 de cicluri.
• Functioneaza la temperaturi cuprinse intre -25°C si +80°C.

Specificatii tehnice:

• Tip produs: limitator de cursa cu rola
• Model: V-156-1C25
• Curent si tensiune nominala: 15A la 250V AC
• Dimensiuni corp: 27,8x15,9x10mm
• Diametru rola: 4,75mm
• Lungime parghie: 27mm
• Tensiune de rezistenta a izolatiei: 1000V AC timp de 1 minut
• Rezistenta izolatie: 100MΩ la 500V DC
• Temperatura maxima de lipire: 250°C, maximum 3 secunde
• Temperatura de lucru: -25°C...+80°C
• Umiditate de lucru: sub 85%
• Durata de viata mecanica: 5.000.000 de cicluri
• Durata de viata electrica: 100.000 de cicluri

Instructiuni de montaj:

1. Limitatorul se fixeaza astfel incat rola sa fie actionata inainte ca mecanismul sa ajunga la limita fizica.
2. Contactele se conecteaza in configuratie normal deschisa sau normal inchisa, conform schemei aplicatiei.
3. Terminalele se lipesc fara a depasi temperatura de 250°C si durata de 3 secunde.
4. Cursa mecanica si actionarea contactului se verifica manual inainte de alimentarea echipamentului.

Utilizare:

Pozitia limitatorului de cursa se regleaza astfel incat rola sa fie actionata complet, fara fortarea parghiei. La atingerea punctului stabilit, microintrerupatorul transmite semnalul de pozitie sau comuta circuitul conectat.

Recomandari si precautii:

• Nu se depaseste valoarea nominala de 15A la 250V AC.
• Parghia nu se forteaza peste cursa mecanica normala.
• Conectarea se realizeaza cu alimentarea oprita.
• Pentru circuite alimentate la tensiuni periculoase, montajul se realizeaza de o persoana calificata.

Compatibilitate:

• Imprimante 3D cu limitator mecanic
• Echipamente CNC
• Sisteme de automatizare
• Mecanisme cu axe sau elemente mobile
• Usi, capace si sisteme de detectare mecanica
• Circuite de control, semnalizare si comutare
