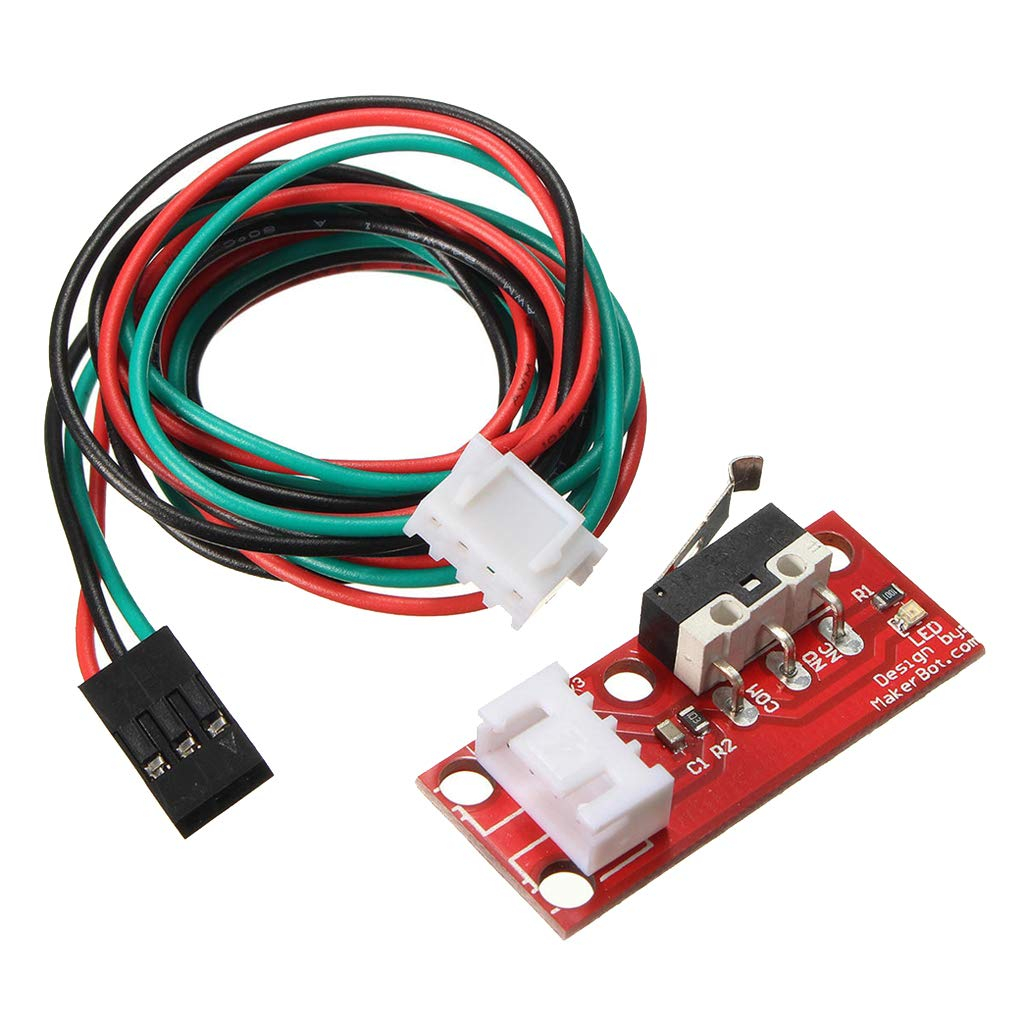

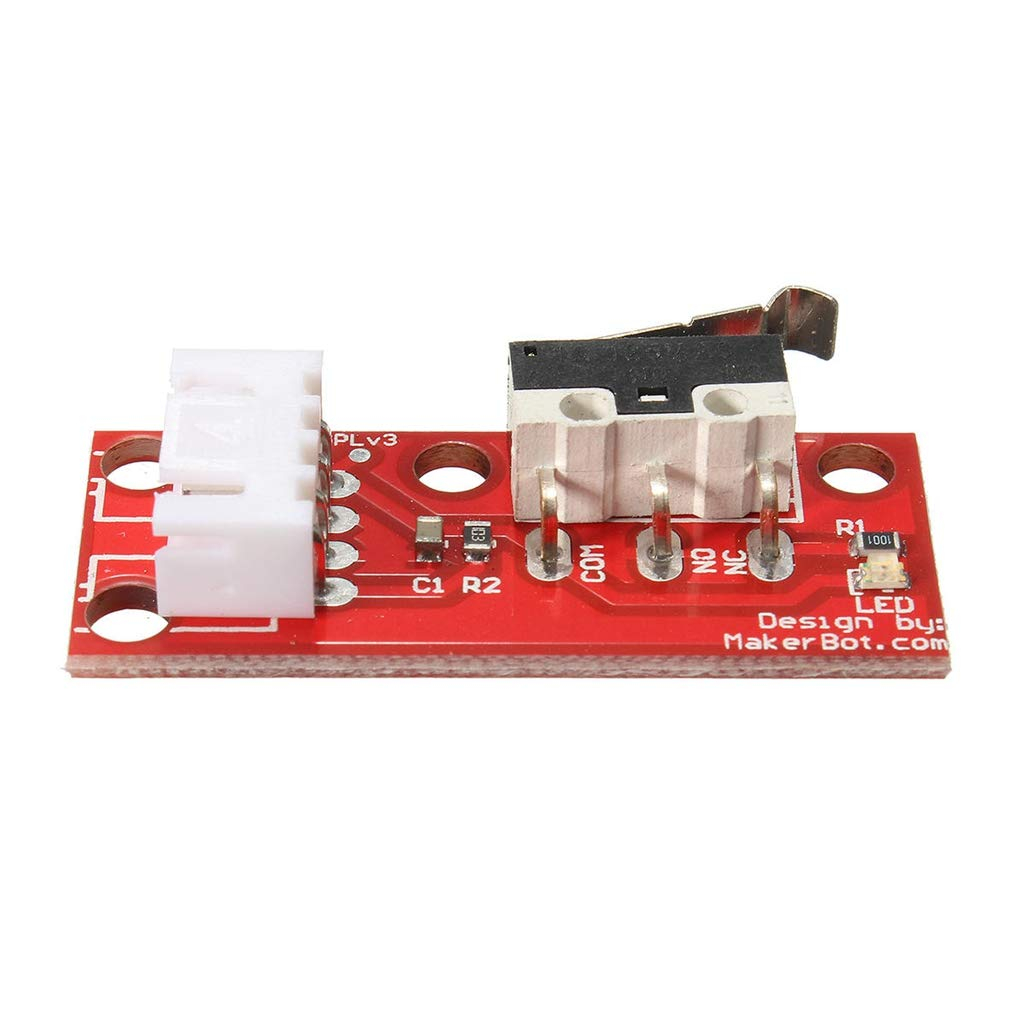

Limitatorul mecanic de capat cursa este utilizat pentru detectarea pozitiei finale pe axele unei imprimante 3D. Modulul foloseste un microswitch mecanic si transmite semnal catre placa de control atunci cand partea mobila ajunge in punctul de referinta sau la limita de deplasare.

Este potrivit pentru imprimante 3D cu electronica de tip RAMPS 1.4 si alte sisteme compatibile care folosesc intrari pentru endstop mecanic. Produsul se livreaza impreuna cu un cablu 3 pini, pentru conectare mai usoara la placa de control.


Specificatii tehnice:

• Tip produs: limitator mecanic capat cursa
• Tip contact: microswitch mecanic
• Compatibilitate: RAMPS 1.4
• Aplicatie: imprimante 3D
• Conector: 3 pini
• Cablu inclus: da
• Curent maxim cablu: 2A
• Tensiune maxima cablu: 300V
• Temperatura maxima izolatie cablu: 80°C
• Greutate: 11.4g
• Continut pachet: 1 senzor mecanic + 1 cablu 3 pini

Conexiuni:

• Pin VCC: alimentare
• Pin GND: masa
• Pin Signal: semnal catre placa de control

Instructiuni de montaj / utilizare:

• Montati limitatorul pe axa unde este necesara detectarea pozitiei de capat cursa.
• Conectati cablul la portul de endstop al placii de control, respectand ordinea pinilor VCC, GND si Signal.
• Verificati schema placii de control inainte de conectare, deoarece ordinea pinilor poate diferi in functie de electronica folosita.
• Fixati cablul astfel incat sa nu fie prins de partile mobile ale imprimantei.
• Testati functionarea limitatorului inainte de utilizarea normala a imprimantei.
• Instalarea si reglajele trebuie facute de o persoana competenta, pentru a evita conectarea gresita sau functionarea incorecta a axei.
