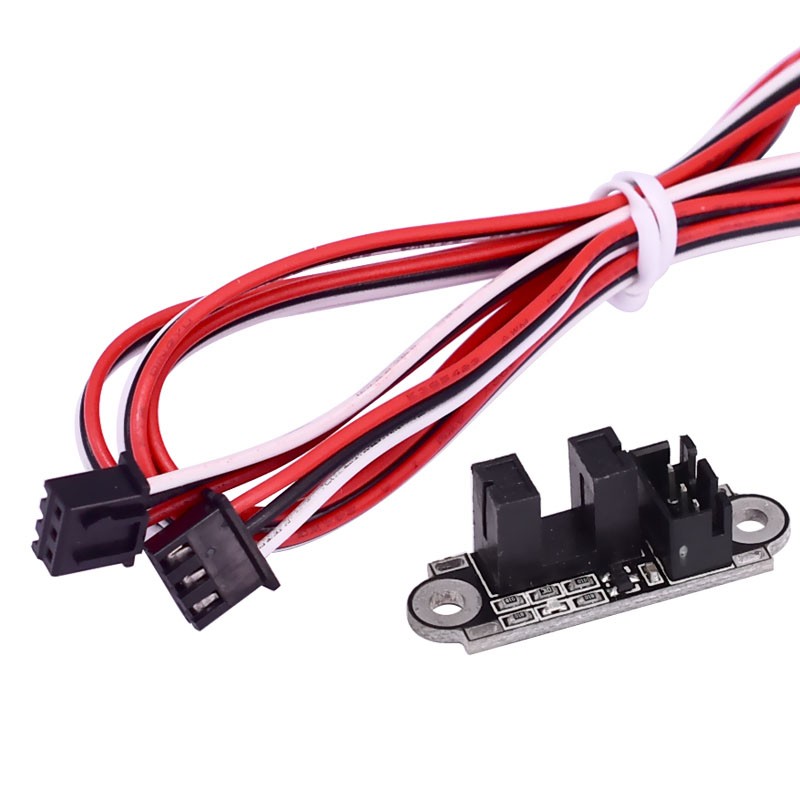

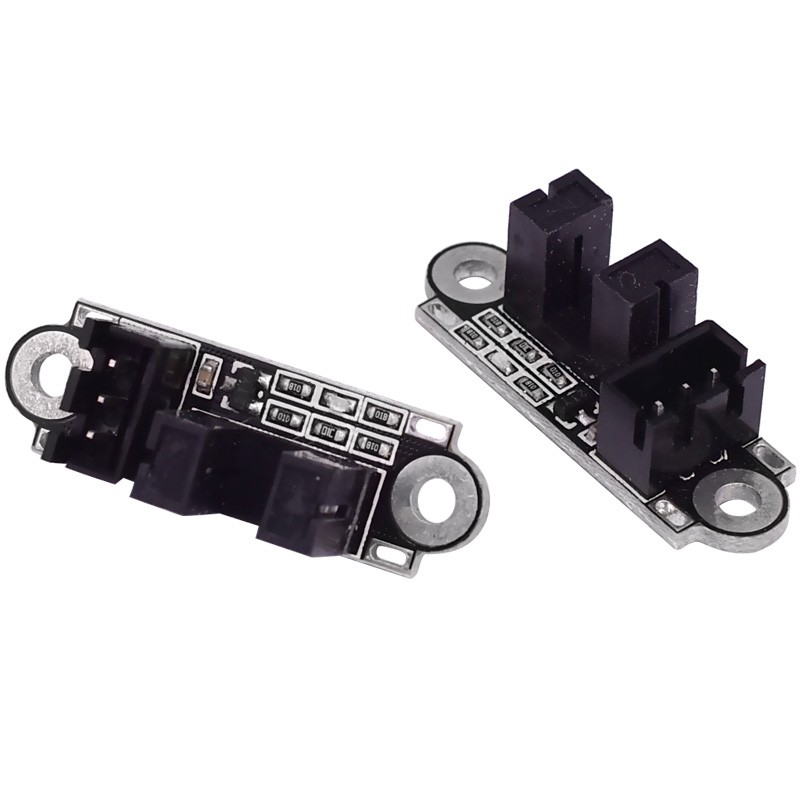

Senzorul optic fotoelectric este utilizat pentru stabilirea pozitiei de referinta sau pentru detectarea capatului de cursa al unei axe. Comutarea se realizeaza prin intreruperea fantei optice de catre un element mobil, fara apasarea unui microswitch mecanic.

Formatul compact de 33x11x10mm permite montarea in mecanisme cu spatiu redus. Produsul poate fi integrat in imprimante 3D, echipamente CNC si proiecte de automatizare prevazute cu o intrare compatibila pentru endstop optic.

Caracteristici principale:

• Detecteaza pozitia fara contact mecanic direct.
• Elimina uzura specifica microswitch-urilor actionate prin apasare.
• Fanta optica permite detectarea unui element mobil sau a unei clapete de declansare.
• Dimensiunile compacte faciliteaza montarea pe axele imprimantelor 3D.
• Cablul de 1m permite conectarea la placa de control.

Specificatii tehnice:

• Tip produs: limitator optic de capat de cursa
• Principiu de detectare: fotoelectric
• Dimensiuni: 33x11x10mm
• Lungime cablu: 1m
• Greutate: 10g
• Culoare: negru

Continut pachet:

• 1 x senzor optic de capat de cursa
• 1 x cablu, 1m

Instructiuni de montaj:

1. Senzorul se fixeaza astfel incat elementul mobil sa patrunda corect in fanta optica la atingerea pozitiei de referinta.
2. Pozitia se regleaza astfel incat axa sa fie detectata inainte de atingerea limitei mecanice.
3. Cablul se conecteaza la intrarea de endstop compatibila, conform pinout-ului placii de control.
4. Cablul se fixeaza la distanta de curele, suruburi conducatoare si alte componente mobile.
5. Detectarea se verifica manual inainte de efectuarea procedurii de homing.

Utilizare:

Starea limitatorului optic se verifica din firmware-ul sau interfata de control a echipamentului. Elementul de declansare se deplaseaza prin fanta senzorului, iar pozitia se ajusteaza pana cand semnalul este detectat corect, fara blocarea mecanismului.

Recomandari si precautii:

• Alimentarea se opreste inainte de conectarea sau deconectarea cablului.
• Pinout-ul senzorului si al placii de control se verifica inainte de alimentare.
• Fanta optica se mentine curata si libera de praf sau resturi.
• Elementul mobil nu trebuie sa loveasca sau sa forteze carcasa senzorului.
• Procedura de homing nu se porneste inainte de verificarea manuala a semnalului.

Compatibilitate:

• Imprimante 3D cu intrare pentru endstop optic
• Echipamente CNC cu intrare compatibila
• Placi de control pentru imprimante 3D care accepta senzori fotoelectrici
• Proiecte de automatizare si pozitionare
