Microswitch-ul mecanic detecteaza atingerea limitei de deplasare si permite placii de control sa stabileasca pozitia de referinta a unei axe in timpul procedurii de homing.

Lamela metalica faciliteaza actionarea contactului de catre componenta mobila, iar cablul Dupont mama-mama cu 2 pini permite conectarea la intrarea de endstop a unei placi compatibile.

Caracteristici principale:

• Detecteaza pozitia de referinta sau limita de deplasare a unei axe.
• Permite efectuarea procedurii de homing.
• Lamela metalica ofera o zona de actionare extinsa.
• Cablul de 70cm permite montarea pe diferite axe ale imprimantei.
• Conectarea se realizeaza fara lipirea directa a cablului la placa de control.

Specificatii tehnice:

• Tip produs: limitator mecanic de capat de cursa

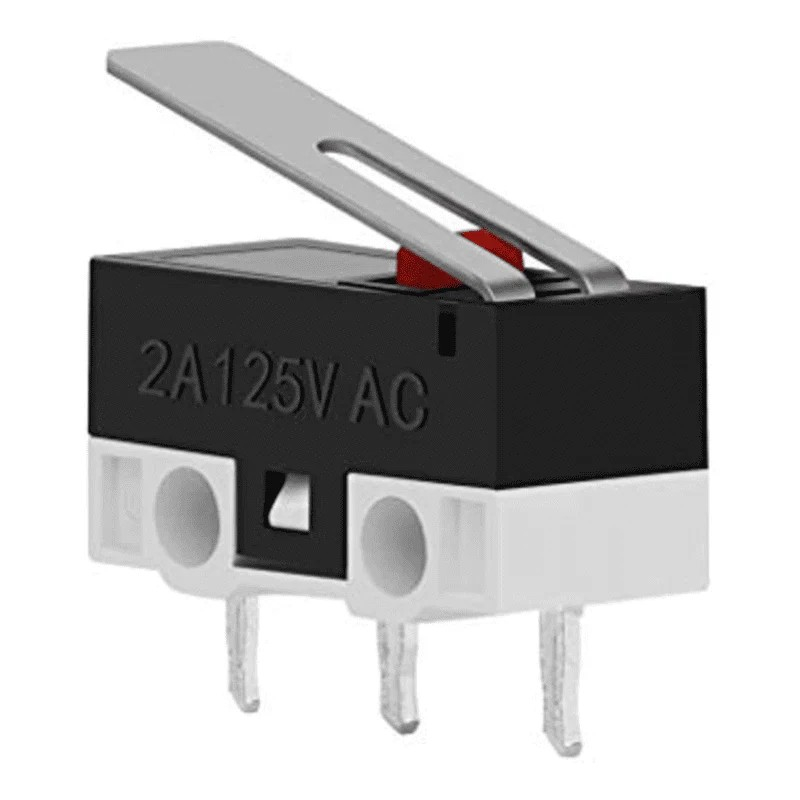

• Element de comutare: microswitch
• Tip actionare: lamela metalica

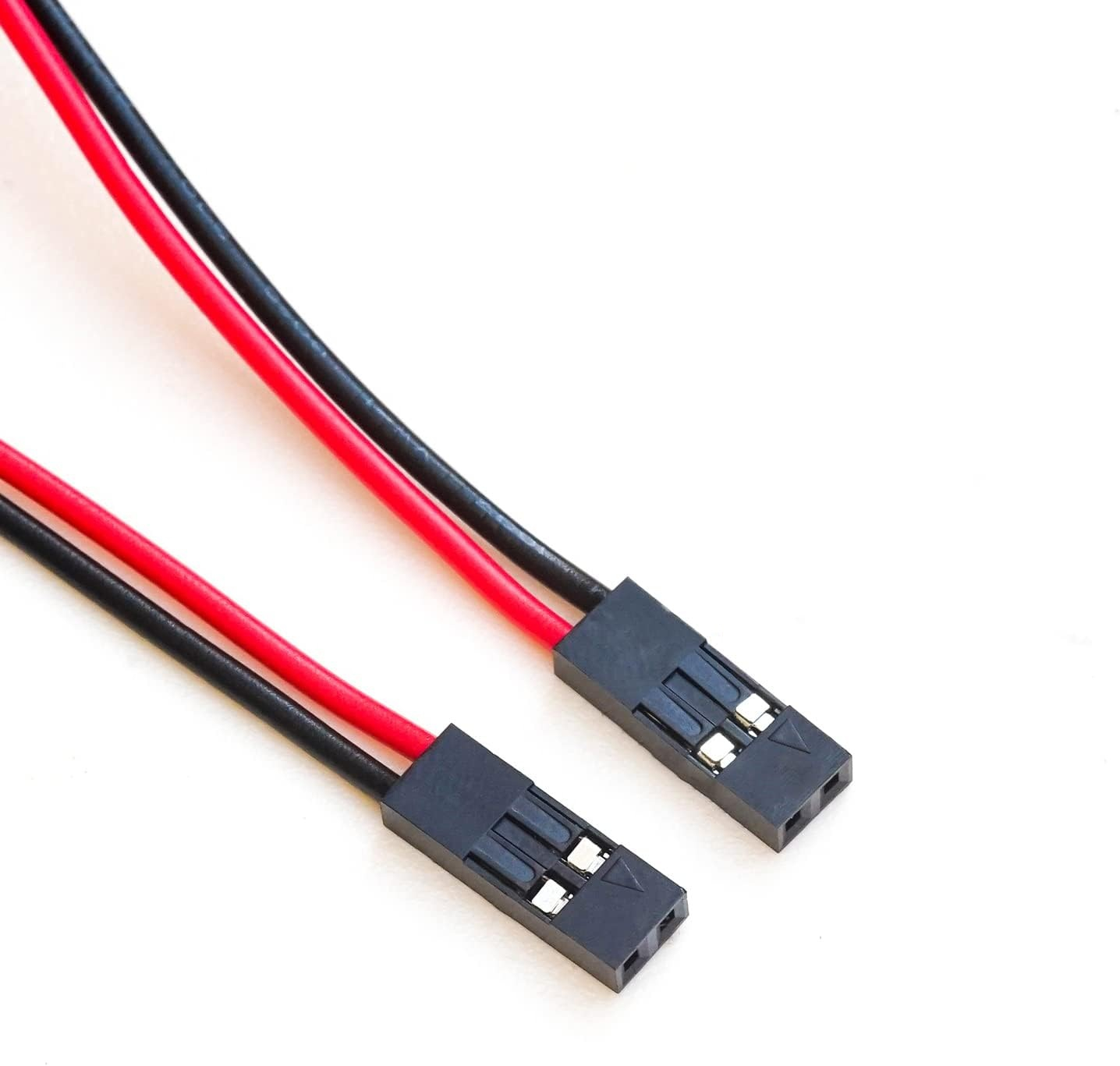

• Tip cablu: Dupont mama-mama
• Conector cablu: 2 pini
• Lungime cablu: 70cm
• Culoare conductoare: rosu si negru

Continut pachet:

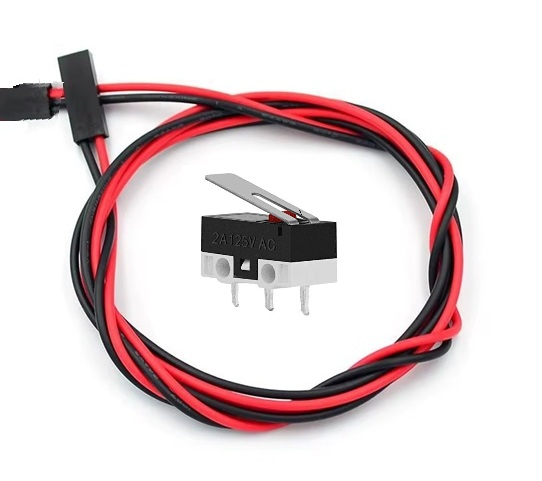

• 1 x microswitch mecanic cu lamela

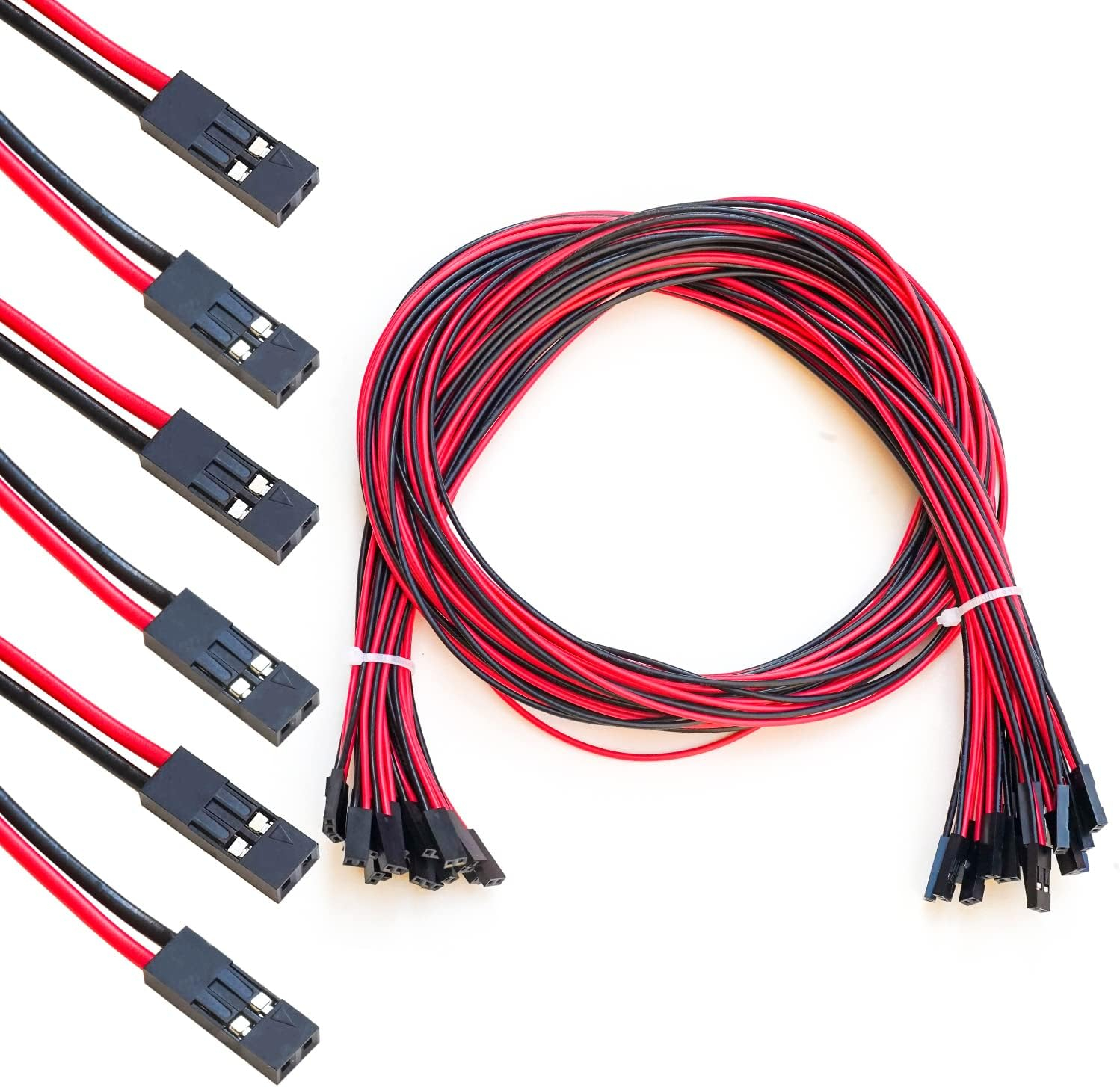

• 1 x cablu Dupont mama-mama, 2 pini, 70cm

Instructiuni de montaj:

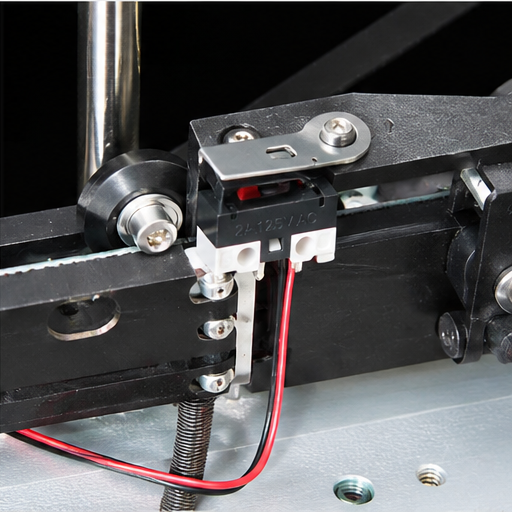

1. Microswitch-ul se fixeaza in pozitia in care lamela este actionata inainte ca axa sa ajunga la limita mecanica.
2. Cele doua fire se conecteaza la contactele microswitch-ului utilizate pentru semnalul de capat de cursa.
3. Conectorul cablului se introduce in intrarea de endstop a placii de control, conform pinout-ului acesteia.
4. Cablul se fixeaza la distanta de curele, suruburi conducatoare si alte componente mobile.
5. Actionarea limitatorului se verifica manual inainte de efectuarea procedurii de homing.

Utilizare:

Starea limitatorului de capat de cursa se verifica din firmware-ul sau interfata de control a imprimantei. Pozitia acestuia se regleaza astfel incat axa sa se opreasca imediat dupa actionarea lamelei, fara a forta mecanismul.

Recomandari si precautii:

• Montajul si conectarea se realizeaza cu alimentarea oprita.
• Pinout-ul intrarii de endstop se verifica in documentatia placii de control.
• Lamela nu se indoaie si nu se forteaza peste cursa normala.
• Procedura de homing nu se porneste inainte de verificarea semnalului.

Compatibilitate:

• Sisteme MakerBot MK7/MK8
• Placi de control RAMPS 1.4 si alte controlere pentru imprimante 3D care accepta endstop mecanic cu 2 fire
• Placi MKS si SKR, daca tipul conectorului si pinout-ul intrarii de endstop sunt compatibile
• Placi si shield-uri bazate pe Arduino, prevazute cu intrare pentru limitator mecanic
• Proiecte CNC, automatizari si DIY care necesita detectarea mecanica a pozitiei de capat de cursa
