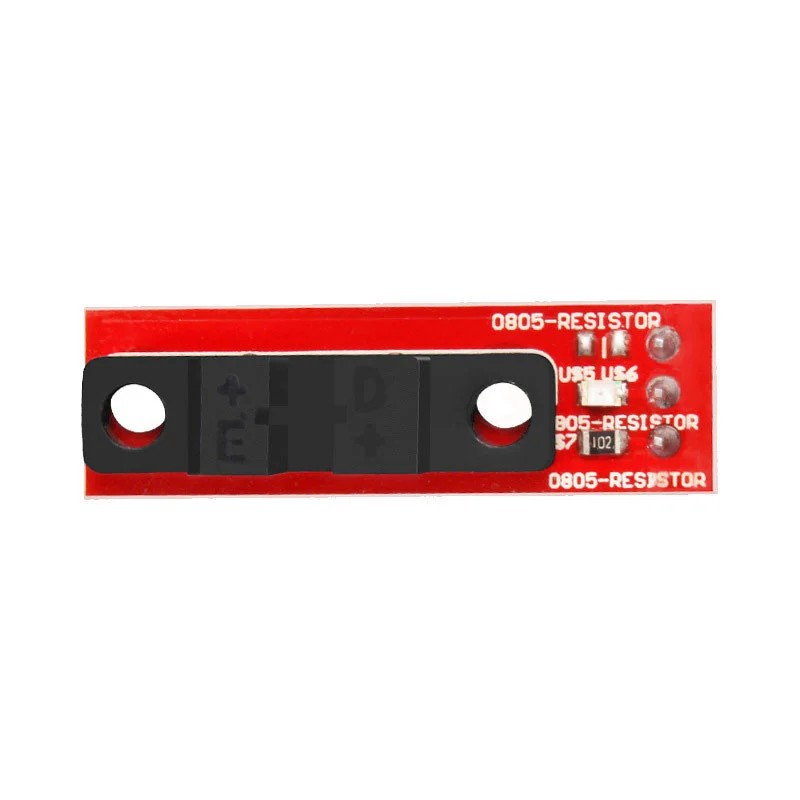

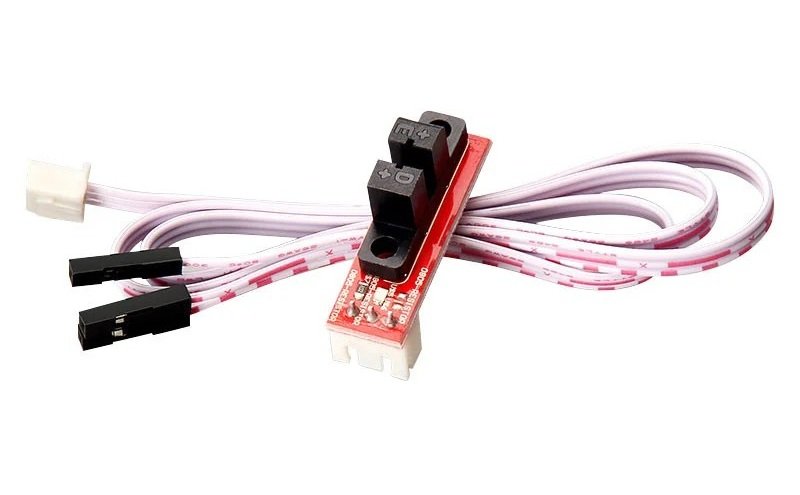

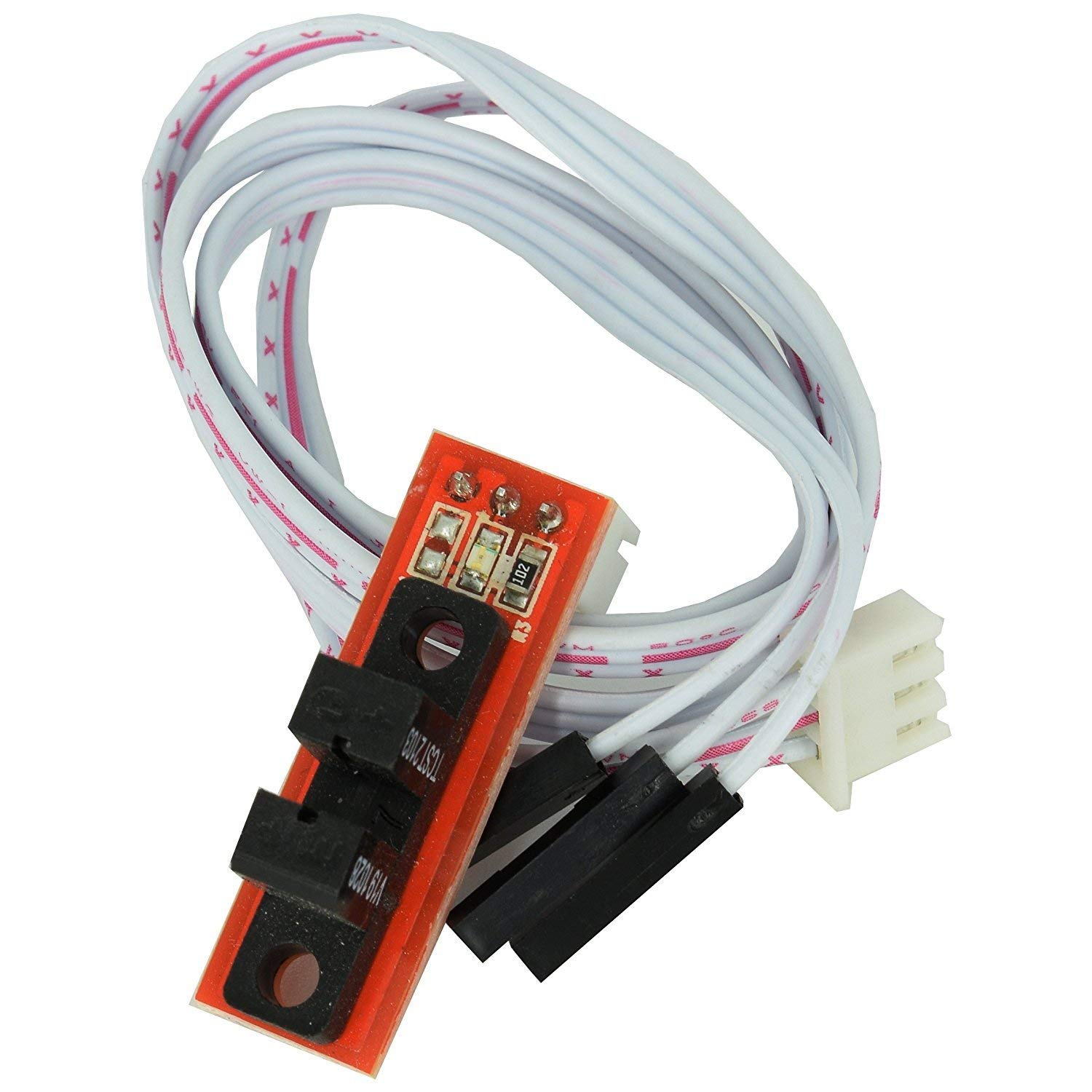

Limitatorul optic este utilizat pentru detectarea pozitiei extreme a componentelor mobile din imprimante 3D, echipamente CNC si alte sisteme de automatizare.

Detectarea se realizeaza fara contact mecanic direct, prin intreruperea fasciculului optic dintre elementele senzorului. Aceasta constructie reduce uzura specifica intrerupatoarelor mecanice si permite identificarea repetabila a pozitiei de referinta a axei.

Modulul este compatibil cu placi de control si configuratii bazate pe RAMPS 1.4 si se livreaza impreuna cu un cablu de conectare cu 3 pini.

Specificatii tehnice:

• Tip produs: limitator optic de capat de cursa (endstop optic)
• Compatibilitate: RAMPS 1.4, imprimante 3D si proiecte CNC

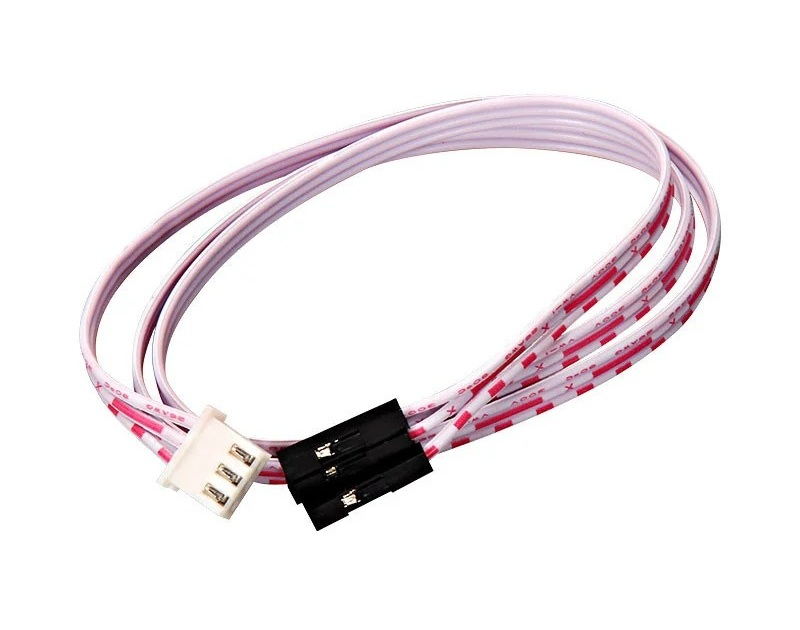

• Conectare: cablu cu 3 pini
• Lungime cablu: 50cm

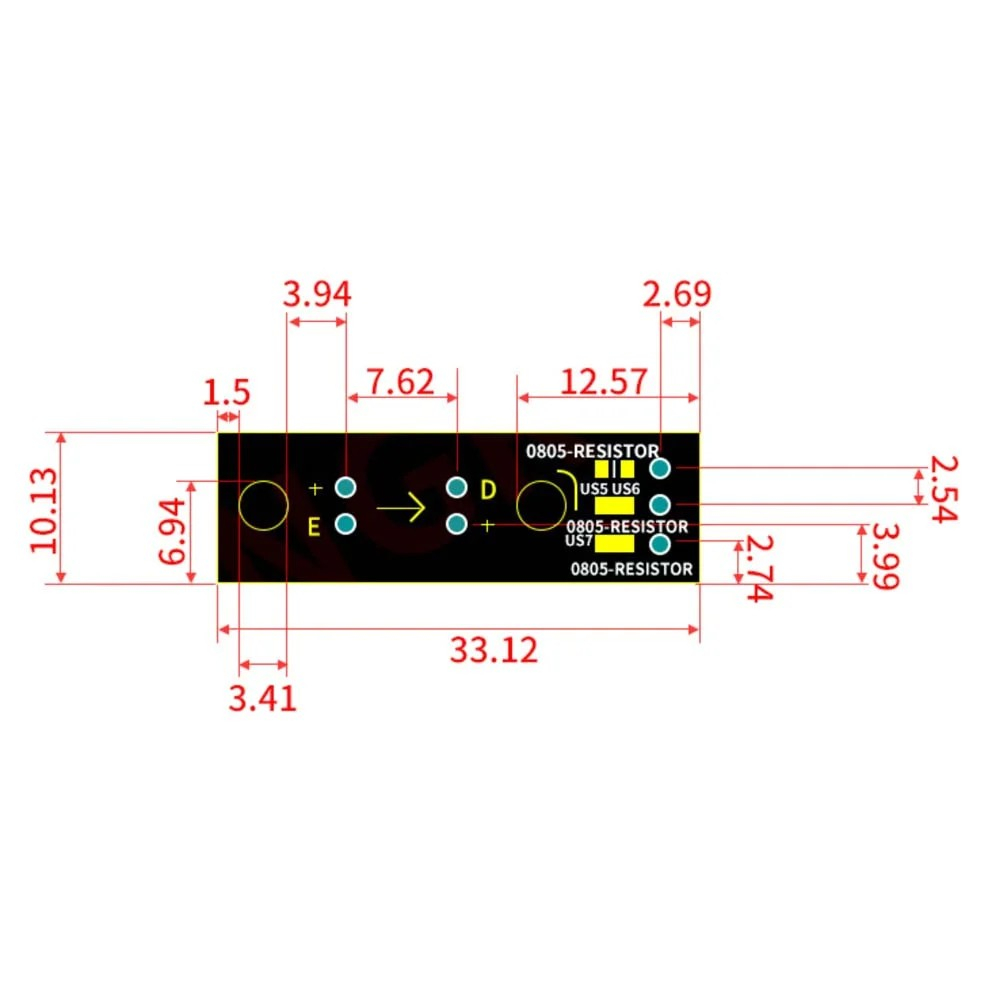

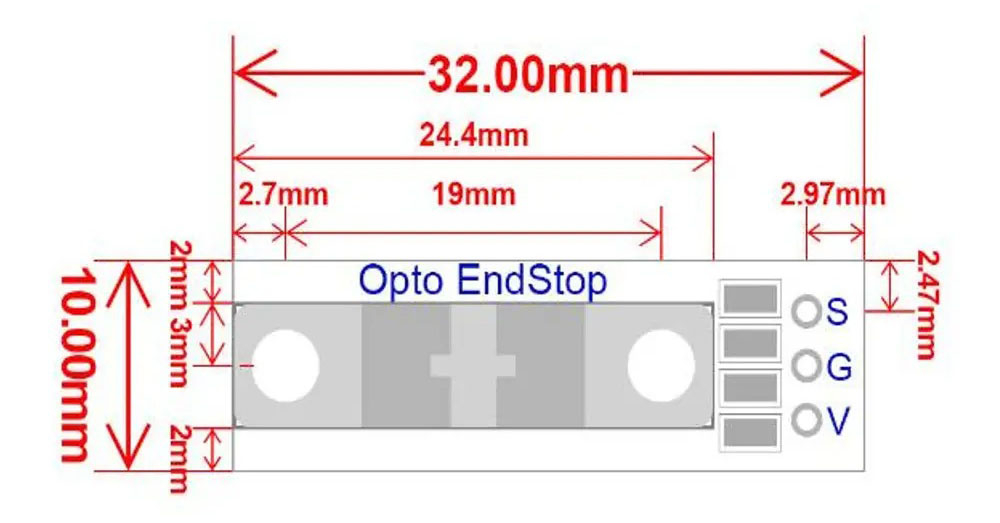

• Dimensiuni modul: 33x10mm
• Material placa: CCL si componente electronice
• Continut pachet: 1 modul limitator optic si 1 cablu cu 3 pini

Instructiuni de montaj / utilizare:

• Montati modulul intr-o pozitie in care piesa mobila sa poata intrerupe corect zona de detectie a senzorului.

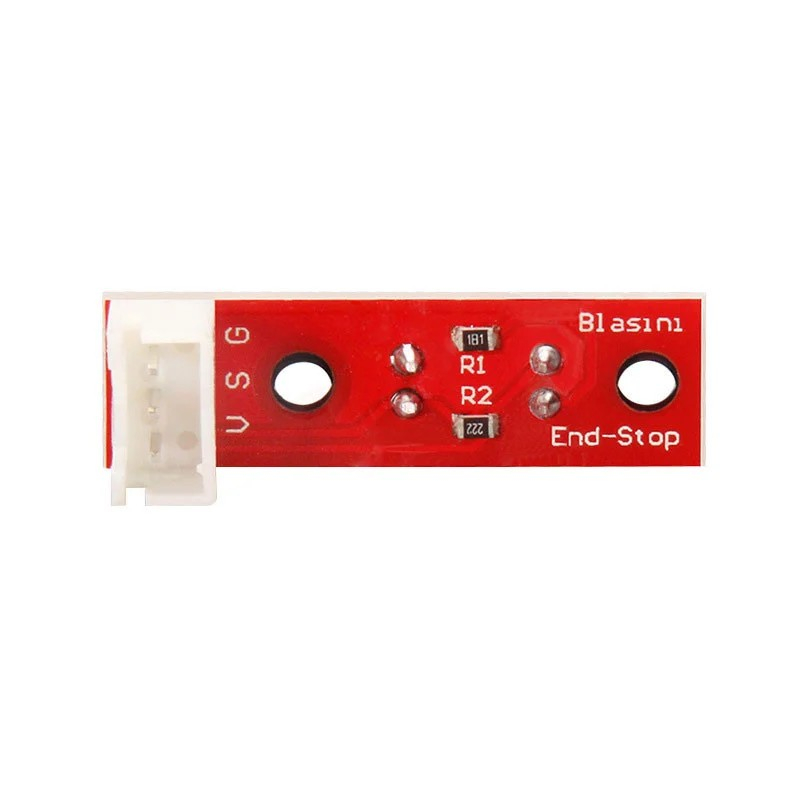

• Verificati ordinea pinilor de alimentare, masa si semnal inainte de conectarea la placa de control.
• Nu conectati modulul sub tensiune si nu inversati polaritatea alimentarii.
• Fixati cablul astfel incat sa nu fie tensionat sau prins de componentele aflate in miscare.
• Testati functionarea senzorului in meniul de control sau prin firmware inainte de deplasarea completa a axei.
• Instalarea si configurarea trebuie realizate de o persoana competenta; conectarea incorecta poate deteriora senzorul sau placa de control.
