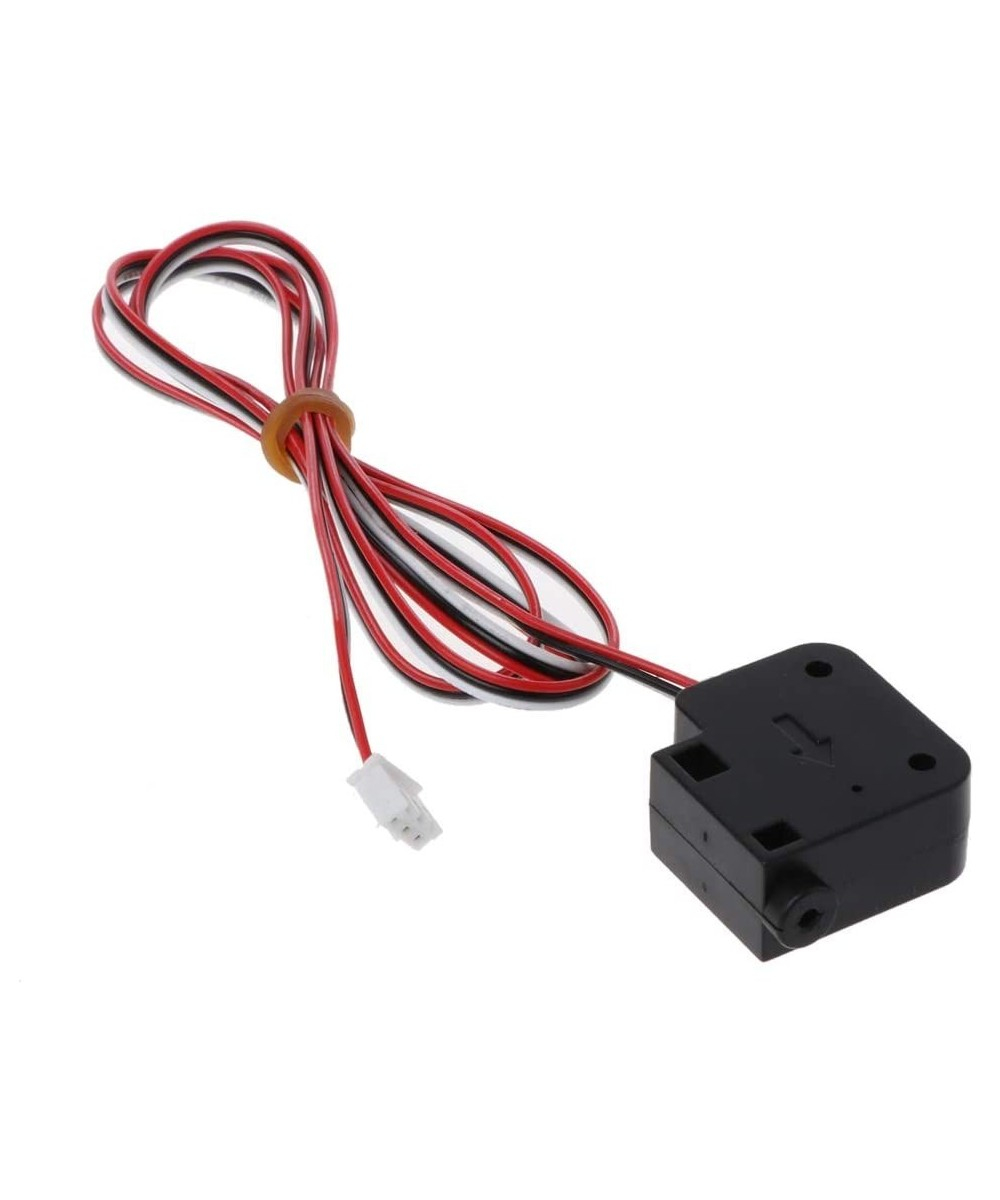

Senzorul de epuizare a filamentului monitorizeaza prezenta materialului in traseul de alimentare al imprimantei 3D. Cand filamentul se termina sau se rupe, modulul transmite schimbarea de stare catre placa de control, iar firmware-ul compatibil poate pune imprimarea pe pauza.

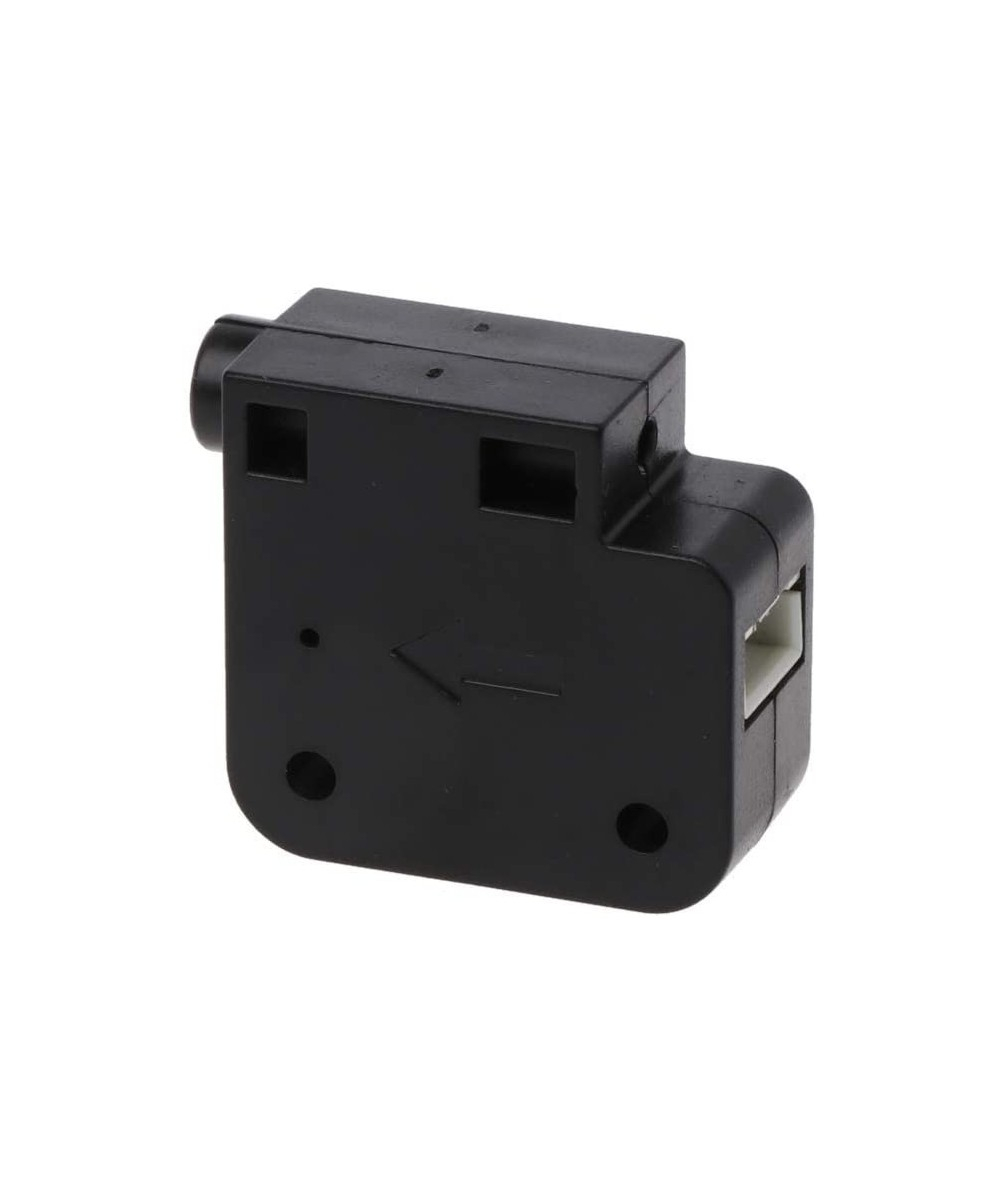

Carcasa include orificii de fixare si un traseu dedicat filamentului de 1.75mm. Sageata marcata pe carcasa indica directia recomandata de trecere a filamentului.

Caracteristici principale:

• Detecteaza absenta filamentului inainte ca imprimarea sa continue fara material.
• Permite punerea automata pe pauza a lucrarii prin intermediul firmware-ului compatibil.
• Este prevazut cu indicator LED pentru verificarea starii.
• Sageata de pe carcasa indica directia de introducere a filamentului.
• Cablul de 1m permite montarea la distanta fata de placa de control.

Specificatii tehnice:

• Tip produs: modul pentru detectarea epuizarii filamentului
• Filament compatibil: 1.75mm
• Lungime cablu: 1m
• Numar conductoare: 3
• Dimensiuni carcasa: 30,7x22,5x14mm
• Diametru orificii de montaj: 3,2mm
• Distanta intre orificiile de montaj: 16,8mm
• Material carcasa: plastic
• Culoare: negru

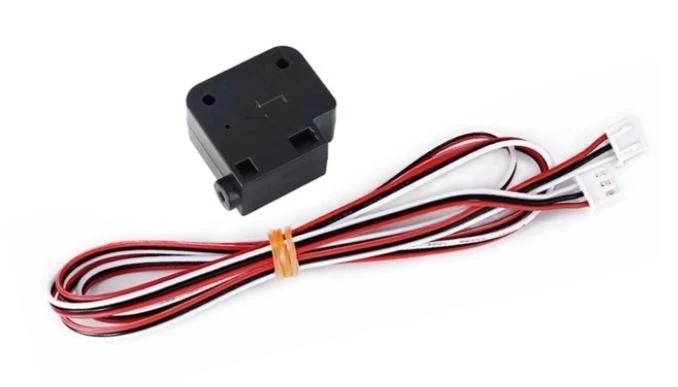

Continut pachet:

• 1 x senzor pentru detectarea filamentului
• 1 x cablu cu 3 conductoare, lungime 1m

Instructiuni de montaj:

1. Senzorul se fixeaza intre rola de filament si extruder, folosind orificiile de montaj ale carcasei.
2. Filamentul se introduce prin senzor in directia indicata de sageata.
3. Cablul se conecteaza la intrarea dedicata senzorului de filament, conform pinout-ului placii de control.
4. Traseul filamentului se aliniaza astfel incat materialul sa treaca liber, fara indoire sau frecare excesiva.
5. Detectarea se verifica prin scoaterea filamentului din senzor inainte de pornirea unei imprimari.

Utilizare:

Functia filament runout sensor se activeaza in firmware-ul imprimantei. La detectarea lipsei filamentului, firmware-ul compatibil poate pune lucrarea pe pauza pentru introducerea unui filament nou si continuarea imprimarii.

Recomandari si precautii:

• Pinout-ul senzorului si al placii de control se verifica inainte de conectare.
• Conectarea sau deconectarea cablului se realizeaza cu imprimanta oprita.
• Filamentul nu se forteaza prin carcasa daca traseul nu este aliniat.
• Functionarea senzorului se testeaza inaintea unei imprimari de lunga durata.

Compatibilitate:

• Filament cu diametrul de 1.75mm
• Imprimante 3D cu intrare pentru senzor de filament
• Placi de control si firmware care accepta functia filament runout
• Sisteme Bowden si direct drive, daca senzorul poate fi montat pe traseul filamentului
