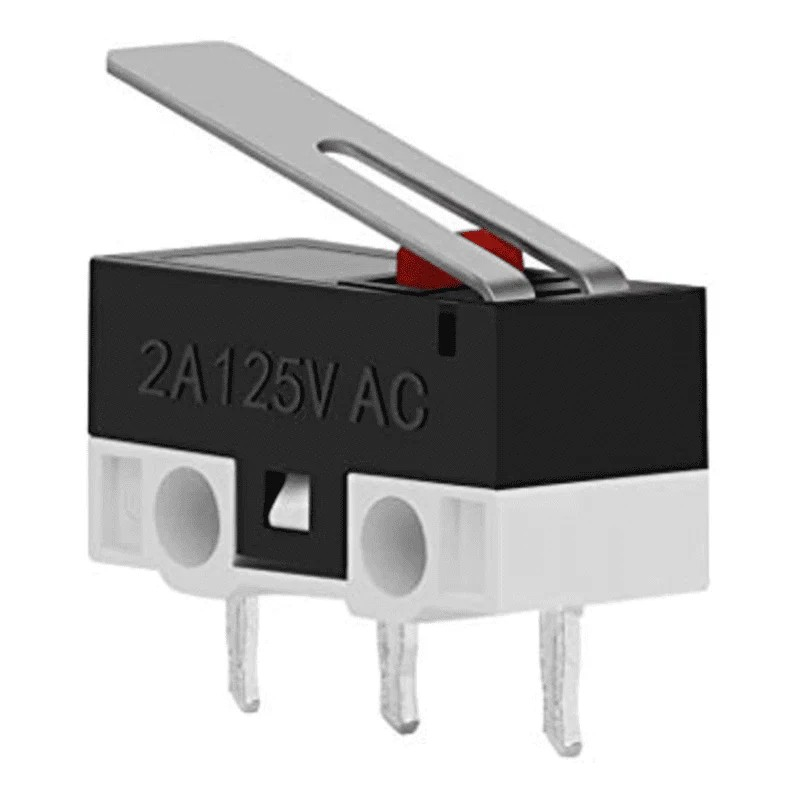

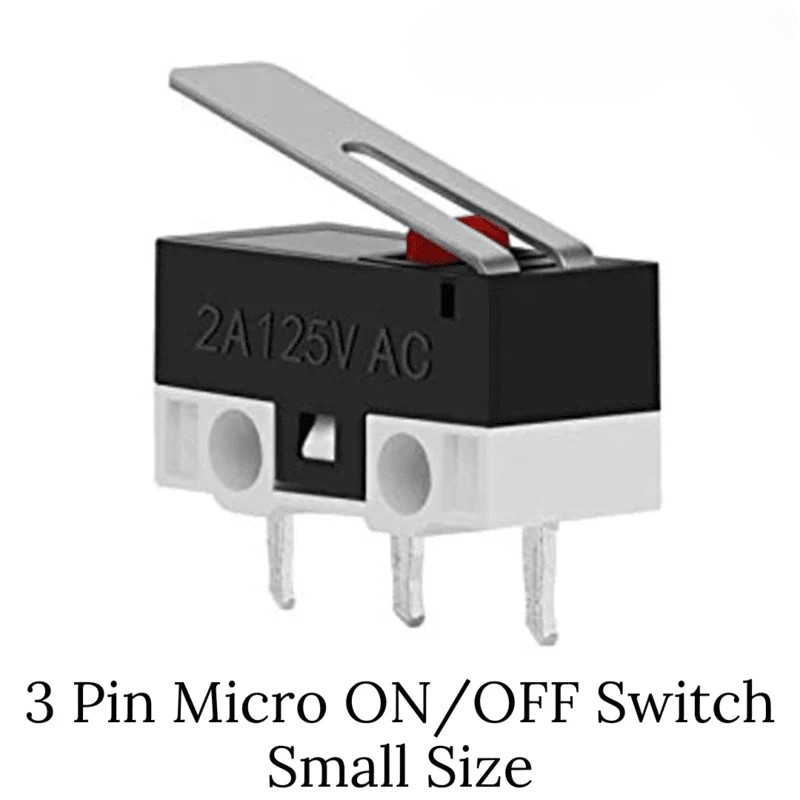

Limitatorul mecanic de capat de cursa transmite un semnal catre placa de control atunci cand lamela metalica este actionata de componenta mobila. Acesta permite stabilirea pozitiei de referinta in timpul procedurii de homing sau oprirea deplasarii unei axe la atingerea limitei configurate.

Cele trei borne permit conectarea microswitch-ului in configuratie normal deschisa sau normal inchisa, in functie de cerintele placii de control si ale aplicatiei.

Caracteristici principale:

• Permite detectarea pozitiei de origine si a limitei de deplasare.
• Lamela metalica asigura actionarea contactului inaintea atingerii limitei fizice.
• Poate fi configurat cu contact normal deschis sau normal inchis.
• Formatul compact permite montarea in mecanisme cu spatiu redus.
• Setul permite echiparea a doua axe sau inlocuirea a doua limitatoare defecte.

Specificatii tehnice:

• Tip produs: limitator mecanic de capat de cursa
• Tip contact: microswitch cu lamela

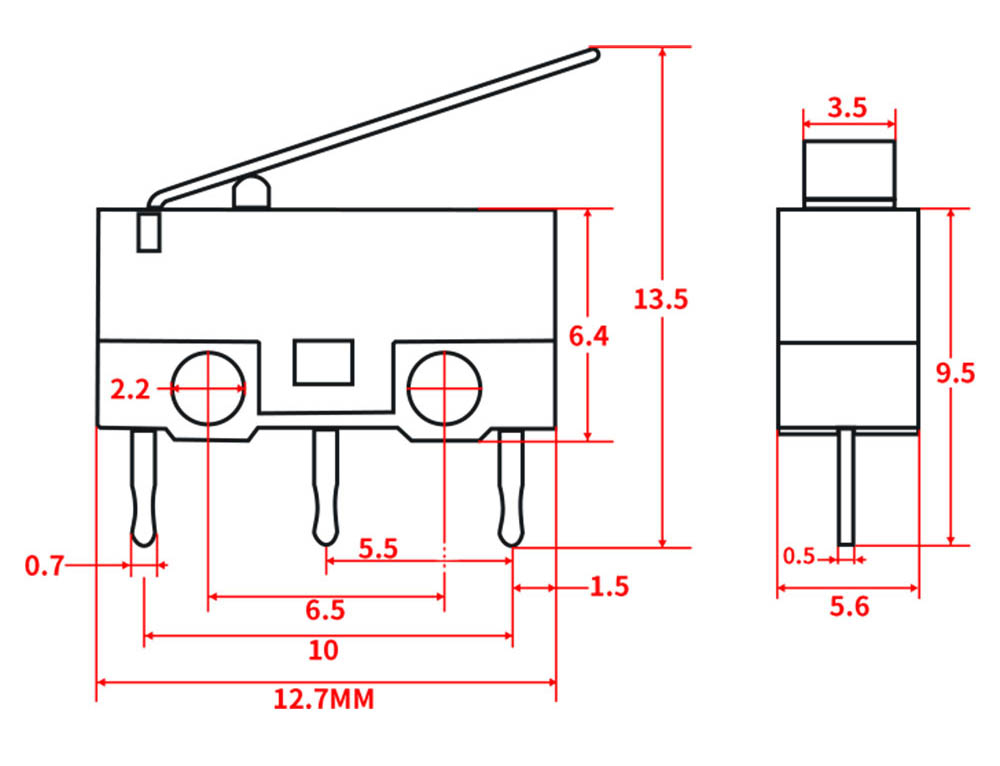

• Dimensiuni corp: 6,5x5,8x12,8mm
• Lungime lamela: 13,5mm
• Distanta intre pini: 5mm

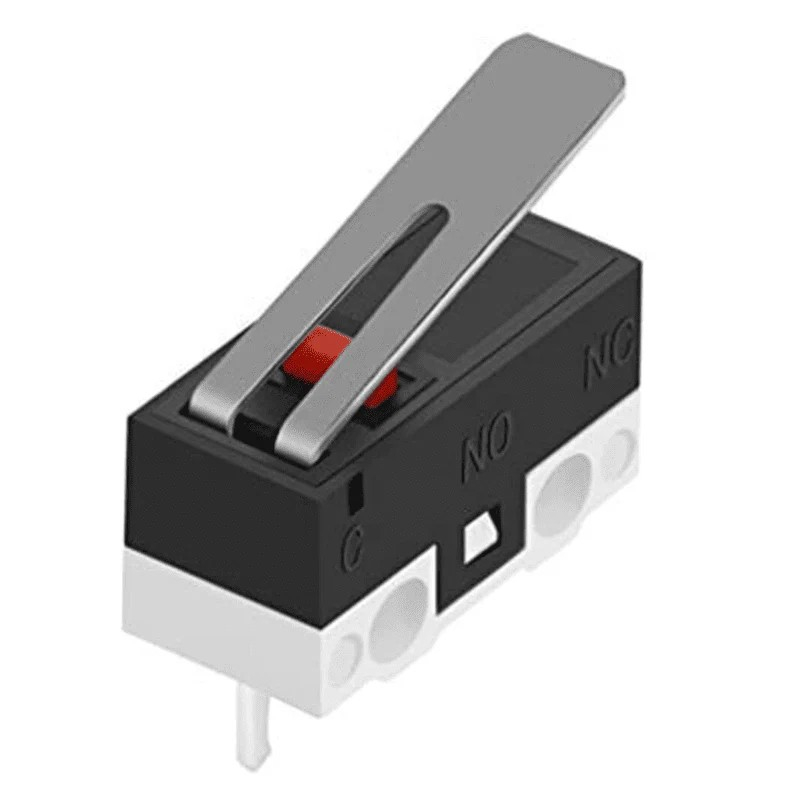

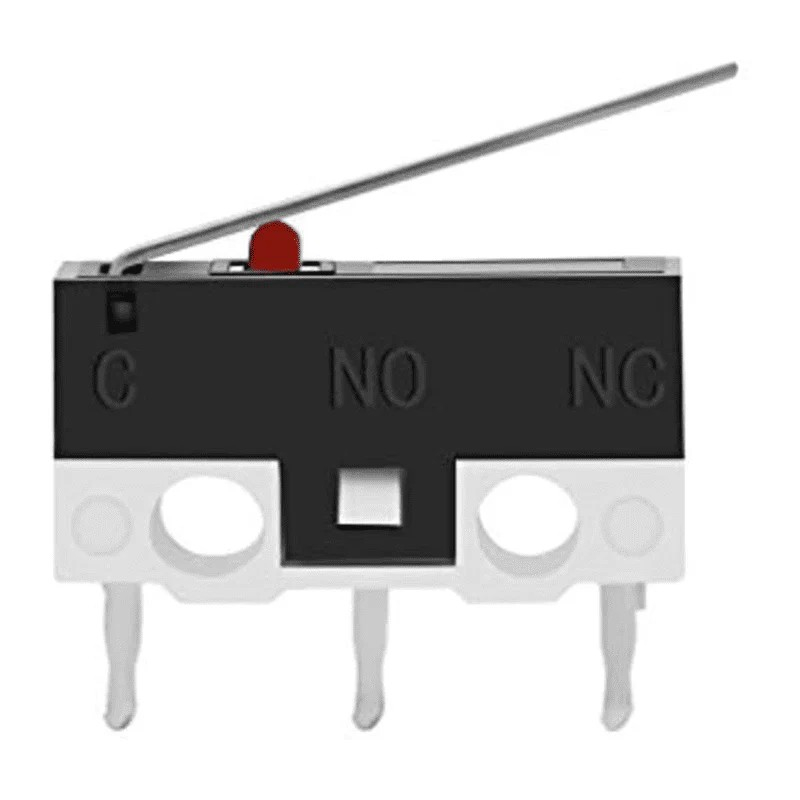

• Borne: C, NO si NC
• Tensiune si curent nominal: 125V AC, 2A
• Frecventa: 50Hz
• Rezistenta izolatie: peste 100MΩ
• Temperatura de utilizare: -40°C...+70°C

Continut pachet:

• 2 x limitator mecanic de capat de cursa cu lamela

Instructiuni de montaj:

1. Limitatorul se fixeaza in pozitia in care lamela este actionata inainte ca axa sa ajunga la limita mecanica.
2. Bornele C si NO sau C si NC se conecteaza conform configuratiei solicitate de placa de control.
3. Cablurile se fixeaza astfel incat sa nu intre in contact cu piesele mobile.
4. Actionarea lamelei si schimbarea starii contactului se verifica manual inainte de pornirea procedurii de homing.

Utilizare:

Pozitia microswitch-ului cu lamela se regleaza astfel incat semnalul de endstop sa fie transmis fara fortarea axei sau a mecanismului. Starea contactului se verifica din firmware-ul sau interfata de control a echipamentului inainte de utilizarea normala.

Recomandari si precautii:

• Nu se depasesc valorile nominale de 125V AC si 2A.
• Lamela nu se indoaie si nu se forteaza peste cursa normala.
• Pinout-ul intrarii de endstop se verifica in documentatia placii de control.
• Montajul si conectarea se realizeaza cu alimentarea oprita.

Compatibilitate:

• Sisteme MakerBot MK7/MK8
• Imprimante 3D cu intrare pentru endstop mecanic
• Placi de control compatibile cu limitatoare cu contact C, NO sau NC
• Echipamente CNC usoare
• Proiecte DIY si automatizari pentru detectarea mecanica a pozitiei
