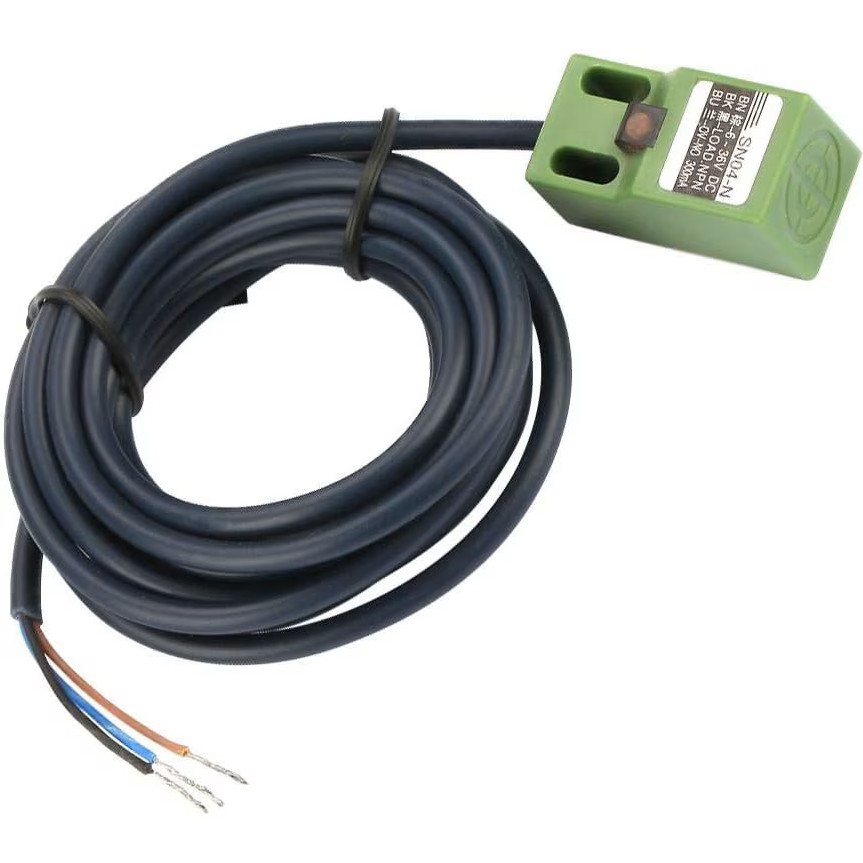

Senzorul inductiv SN04-N utilizeaza inductia electromagnetica pentru detectarea obiectelor din fier, fara contact mecanic. Iesirea NPN normal deschisa isi schimba starea atunci cand obiectul metalic intra in zona de detectare.

Carcasa patrata permite utilizarea senzorului ca limitator de cursa, detector de pozitie sau senzor pentru calibrarea axei Z la imprimante 3D cu masa metalica. Constructia cu protectie IP67 il face potrivit si pentru echipamente CNC, automatizari si mecanisme industriale.

Caracteristici principale:

• Detecteaza obiectele din fier fara contact mecanic.
• Elimina uzura specifica limitatoarelor actionate prin apasare.
• Indicatorul LED permite observarea starii de detectare.
• Frecventa de 0,5kHz permite detectarea pieselor aflate in miscare.
• Carcasa din ABS ofera protectie la praf si umiditate conform clasei IP67.

Specificatii tehnice:

• Model: SN04-N
• Principiu de functionare: inductiv
• Tip iesire: NPN, normal deschisa
• Numar fire: 3
• Tensiune de alimentare: 6-36V DC
• Curent de iesire: 300mA
• Distanta de detectare: 4mm ±10%
• Frecventa de comutare: 0,5kHz

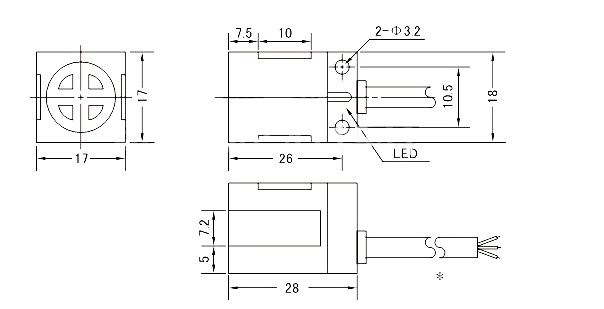

• Dimensiuni carcasa: 36x18x18mm
• Lungime cablu: 1,2m
• Grad de protectie: IP67
• Material carcasa: plastic ABS

Instructiuni de montaj:

1. Senzorul se fixeaza prin cele doua orificii ale carcasei, cu suprafata activa orientata spre obiectul care trebuie detectat.
2. Distanta dintre suprafata activa si obiectul din fier se regleaza in limita celor 4mm.

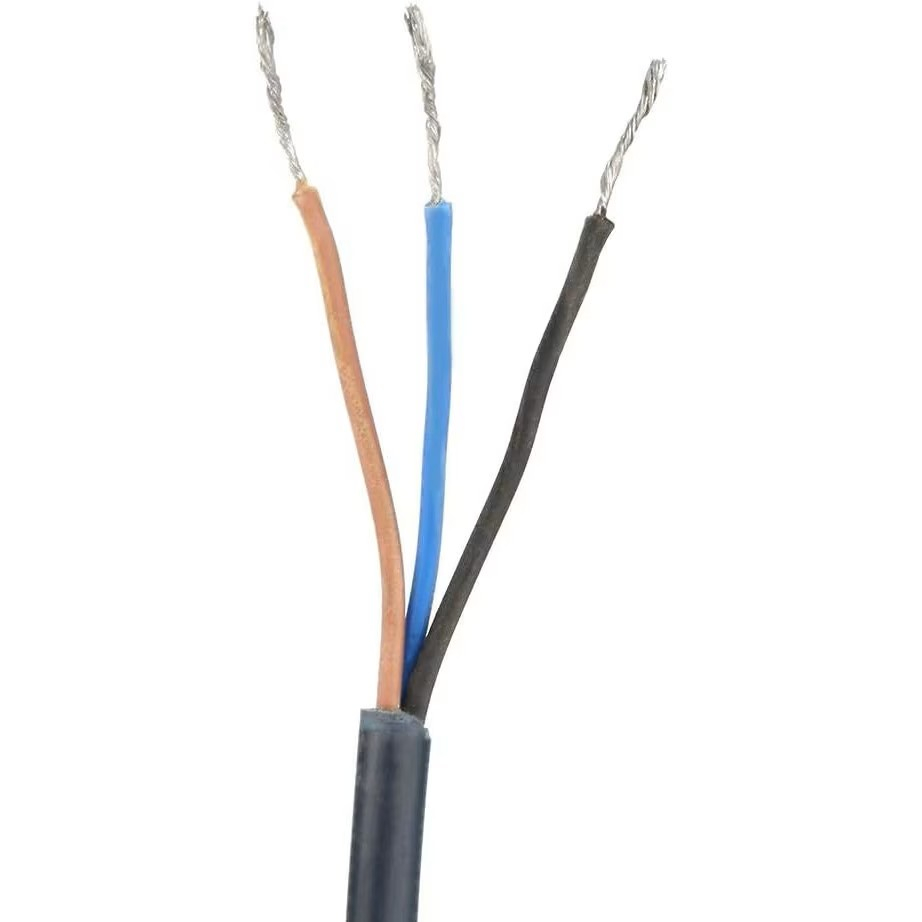

3. Cele trei fire se conecteaza la sursa si la intrarea de semnal conform schemei electrice a echipamentului.
4. Intrarea de control se verifica pentru compatibilitate cu o iesire NPN normal deschisa.

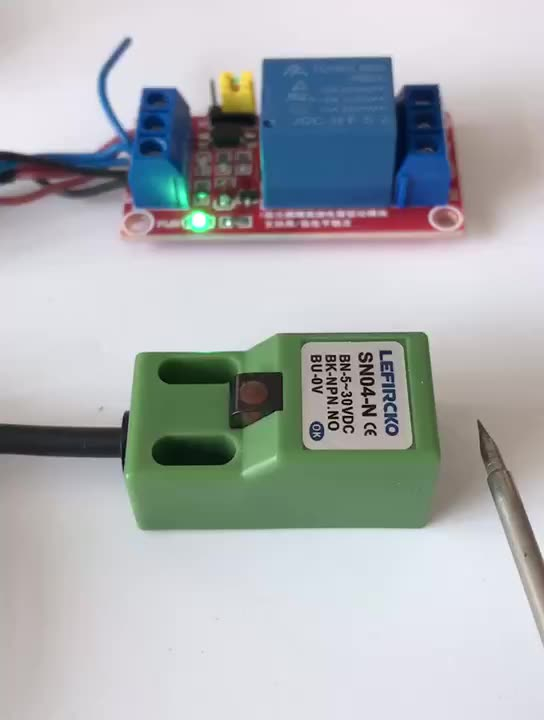

5. Detectarea se testeaza prin apropierea unui obiect din fier si urmarirea indicatorului LED.

Utilizare:

Pentru calibrarea axei Z, senzorul se pozitioneaza astfel incat sa detecteze masa metalica inainte ca duza sa o atinga. Pozitia mecanica si valoarea offset-ului Z se calibreaza din firmware-ul sau meniul imprimantei, in functie de controlerul utilizat.

Recomandari si precautii:

• Senzorul detecteaza obiecte din fier si nu este destinat detectarii materialelor nemetalice.
• Nu se depaseste tensiunea de alimentare de 36V DC sau curentul de iesire de 300mA.
• Alimentarea si nivelul semnalului se adapteaza la tensiunea acceptata de placa de control.
• Conectarea se realizeaza cu alimentarea echipamentului oprita.
• Suprafata activa nu se monteaza la o distanta mai mare decat domeniul nominal de detectare.

Compatibilitate:

• Imprimante 3D cu masa metalica si intrare compatibila cu senzori NPN
• Echipamente CNC si utilaje cu piese metalice mobile
• Sisteme de automatizare si detectare a pozitiei
• Controlere care accepta semnal de la senzori NPN normal deschisi
