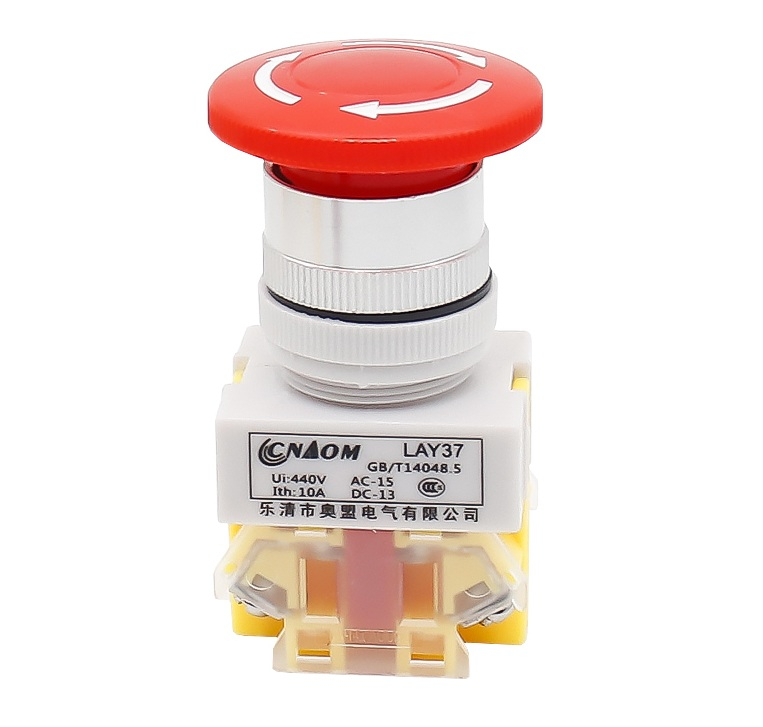

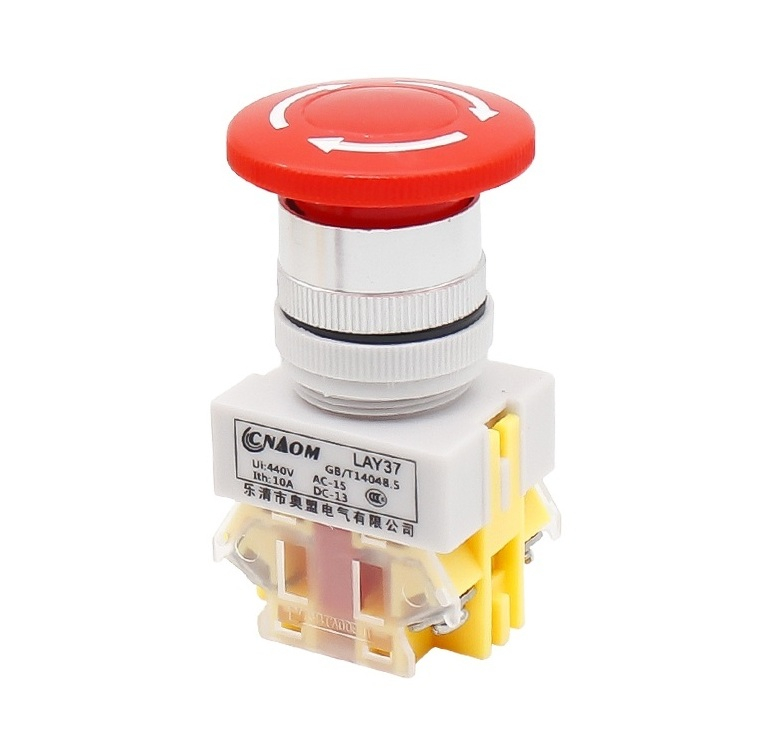

Butonul de oprire de urgenta LAY37-11ZS este destinat montarii in panouri de comanda si utilizarii in circuite pentru contactoare, relee, startere electromagnetice si alte echipamente de control.

Mecanismul cu retinere mentine butonul actionat dupa apasare. Revenirea in pozitia initiala se realizeaza prin rotirea capului rosu tip ciuperca. Configuratia include un contact normal deschis (NO) si un contact normal inchis (NC), permitand comutarea simultana a doua circuite.

Specificatii tehnice:

• Tip produs: buton oprire de urgenta
• Model: LAY37-11ZS
• Tip actuator: cap tip ciuperca
• Mod de actionare: apasare cu retinere
• Mod de deblocare: prin rotire
• Configuratie contacte: 1NO + 1NC
• Numar poli: DPST
• Numar pozitii: 2
• Numar terminale: 4
• Tip terminale: cu surub
• Tensiune nominala de izolatie (Ui): 440V.
• Curent termic conventional (Ith): 10A.
• Categorie de utilizare: AC-15 / DC-13.
• Tip montaj: in panou
• Diametru gaura de montare: 22mm
• Diametru cap: 40mm
• Dimensiuni: 29x37x72mm
• Material contacte: cupru
• Material carcasa: plastic cu proprietati ignifuge si componente metalice
• Culoare buton: rosu

Instructiuni de montaj / utilizare:

• Opriti si verificati absenta tensiunii inainte de realizarea conexiunilor.
• Realizati in panou un decupaj circular cu diametrul de 22mm.
• Introduceti corpul butonului prin decupaj si fixati-l ferm cu elementul de prindere.

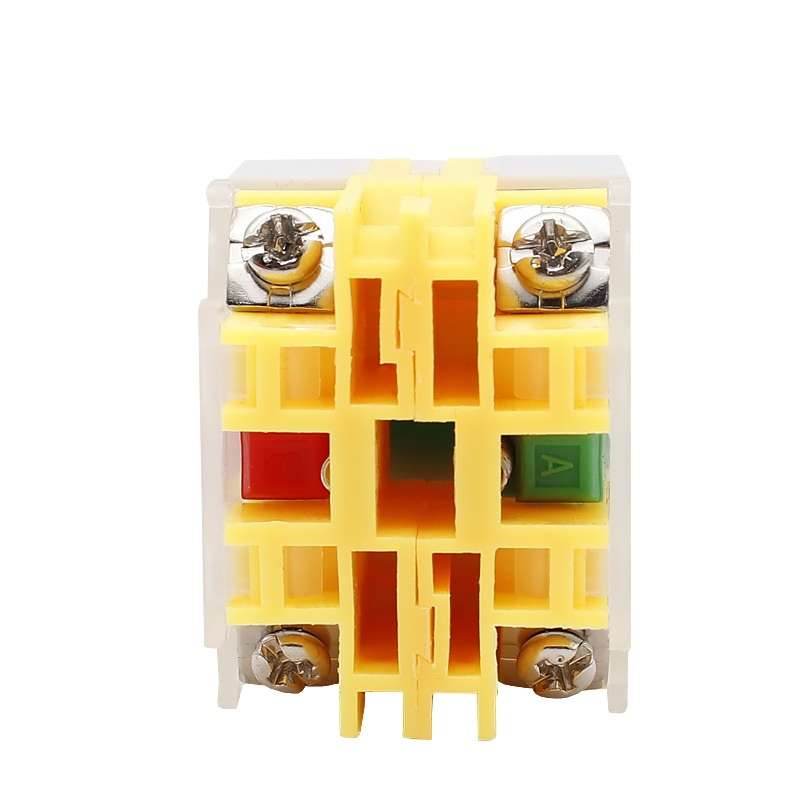

• Identificati contactele NO si NC dupa marcajele terminalelor, inainte de conectare.
• Utilizati contactul NC in circuitul de oprire conform schemei electrice a echipamentului.
• Conectati conductoarele la terminalele cu surub si verificati strangerea acestora.
• Apasati capul rosu pentru actionare si verificati mentinerea acestuia in pozitia blocata.
• Rotiti capul butonului pentru deblocare si revenire in pozitia initiala.
• Verificati functionarea contactelor cu un aparat de masura inainte de punerea sub tensiune.
• Nu depasiti valorile electrice nominale ale contactelor.
• Pentru comanda sarcinilor de putere utilizati un contactor sau un releu dimensionat corespunzator.
• Butonul trebuie integrat intr-un circuit de siguranta proiectat pentru echipamentul respectiv; utilizarea sa individuala nu inlocuieste celelalte masuri de protectie.
• Montajul si verificarea trebuie realizate de o persoana calificata.
