Placa de extensie este destinata utilizarii impreuna cu drivere pentru motoare pas cu pas de tip A4988 sau DRV8825. Aceasta faciliteaza conectarea driverului, a motorului, a alimentarii si a semnalelor de control intr-un montaj compact si usor de integrat.

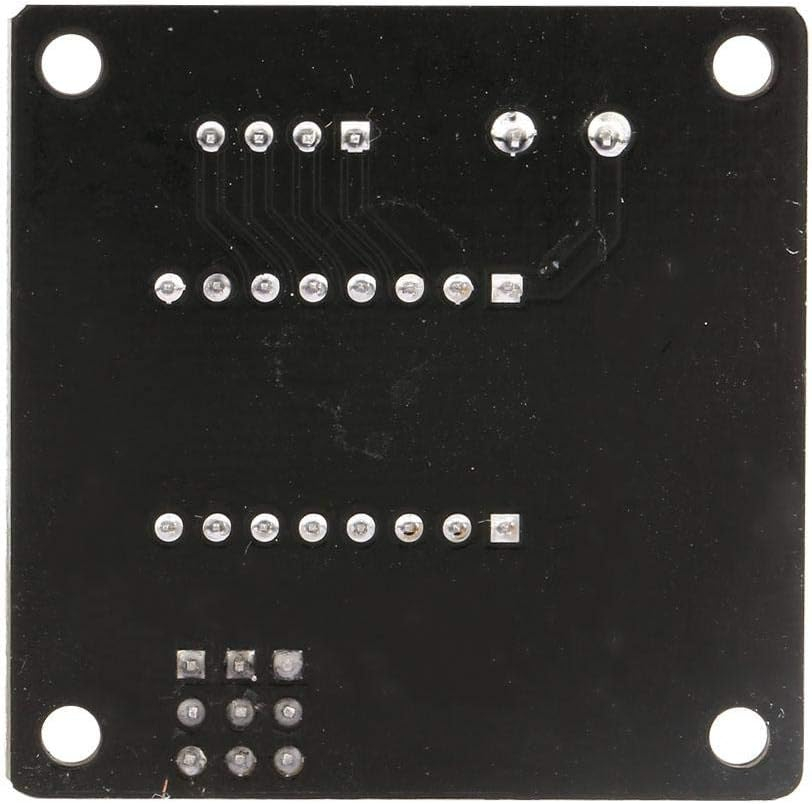

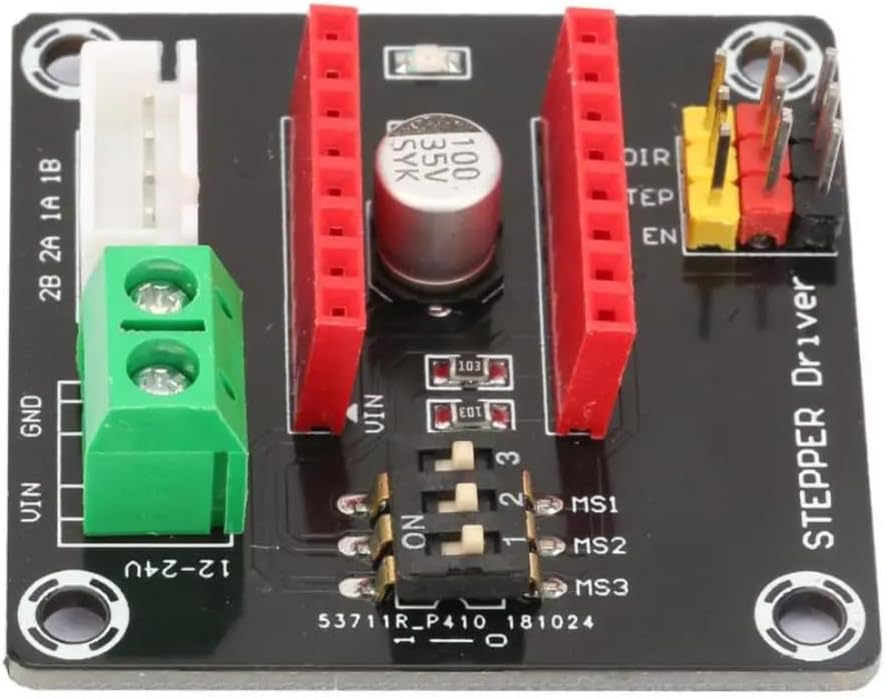

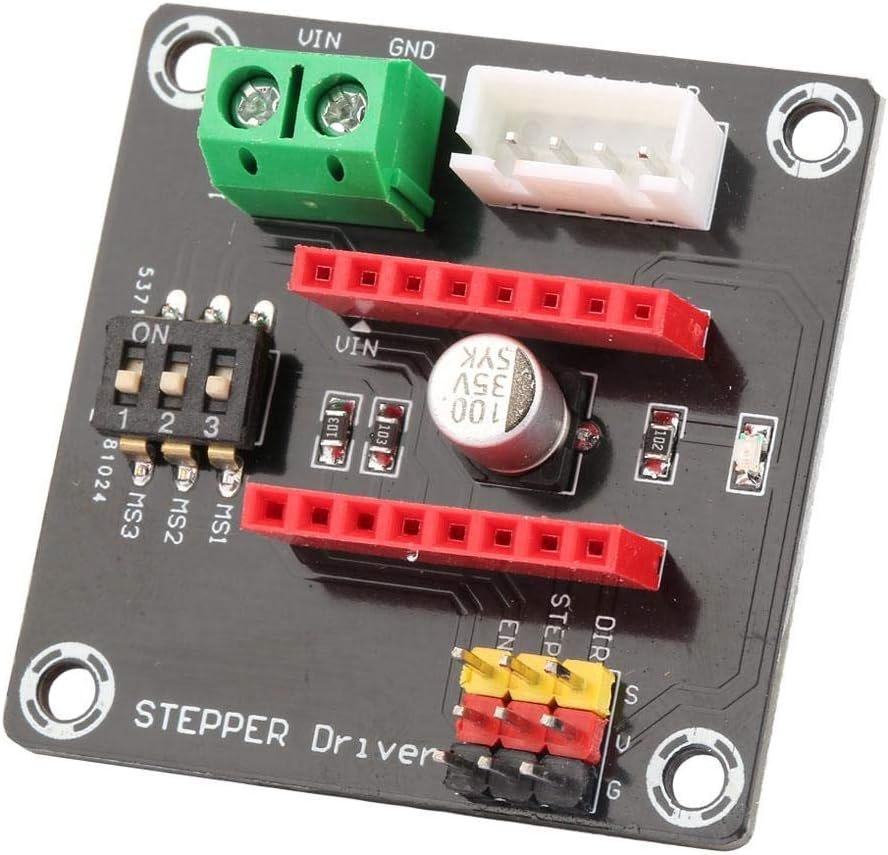

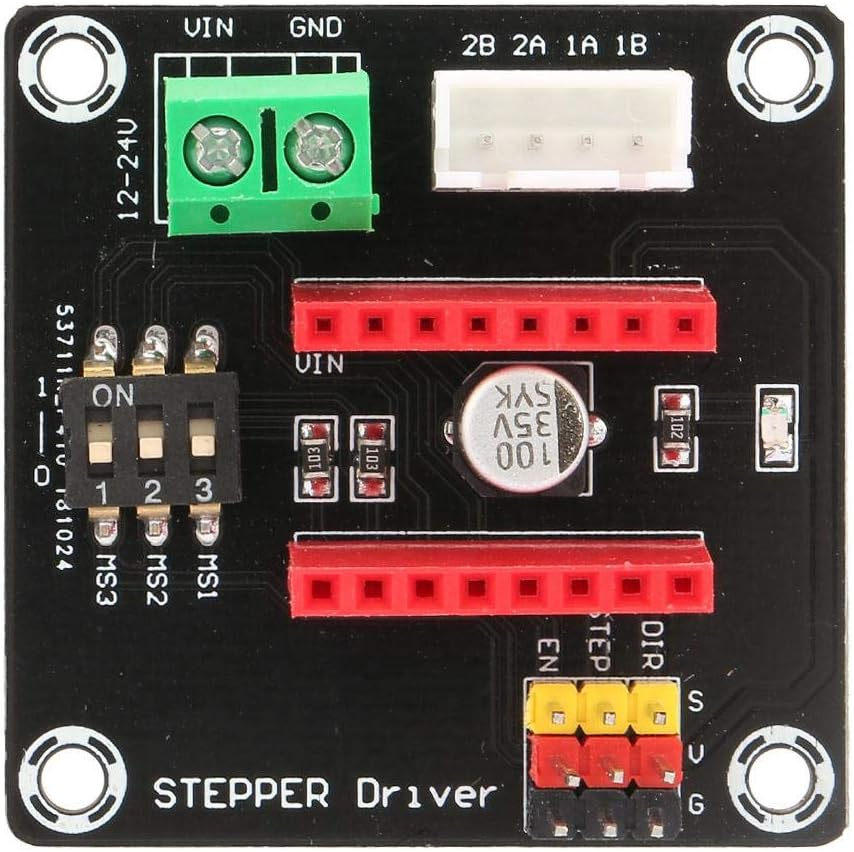

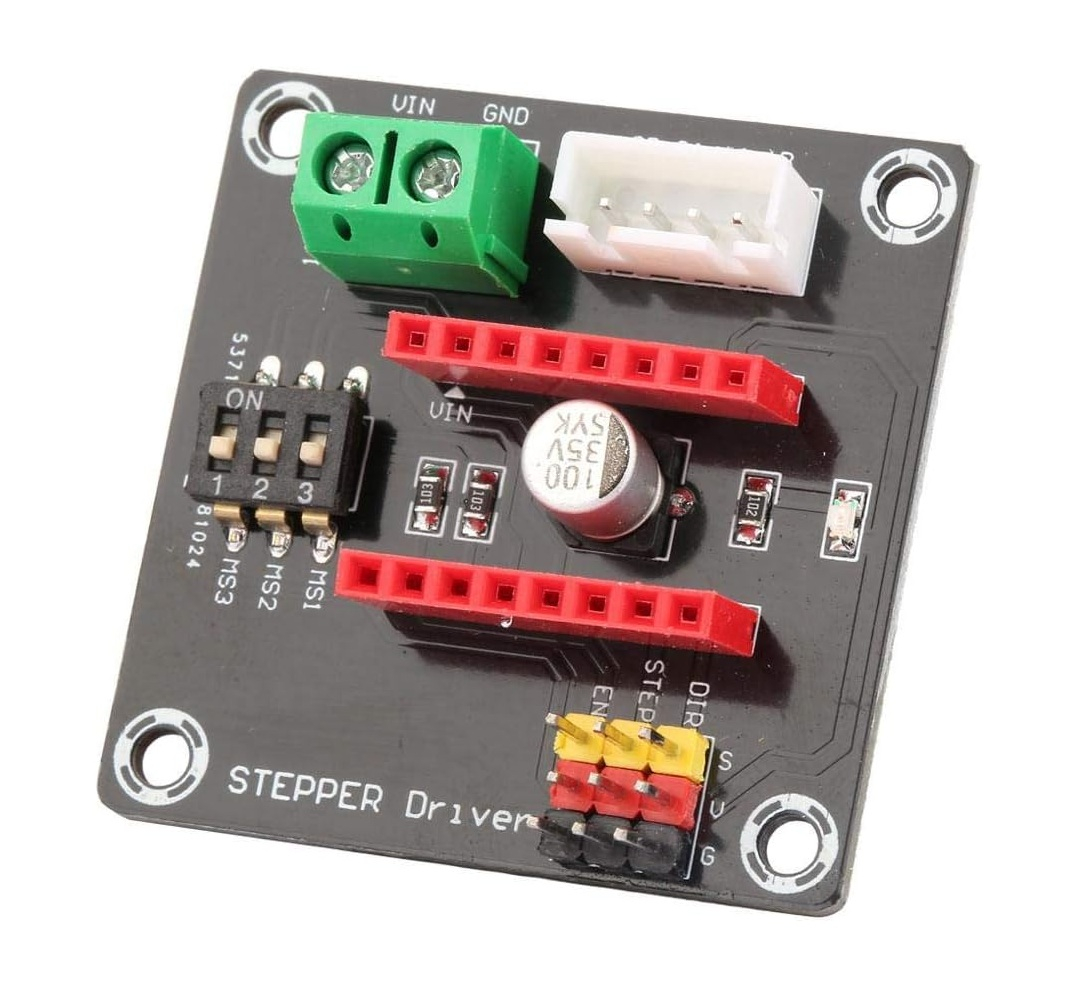

Modulul include soclu pentru driver, conector cu surub pentru alimentare si comutatoare DIP utilizate pentru selectarea configuratiei de micropasi, in functie de driverul instalat.

Placa poate fi utilizata in imprimante 3D, echipamente CNC, sisteme de pozitionare si proiecte DIY cu motoare pas cu pas. Tipul si puterea motorului compatibil depind de driverul utilizat, de tensiunea de alimentare si de curentul reglat pe driver.

Specificatii tehnice:

• Tip produs: placa extensie pentru driver motor pas cu pas
• Drivere compatibile: A4988, DRV8825
• Culoare placa: negru
• Tensiune logica: 5V
• Tensiune de alimentare: 12-30V DC

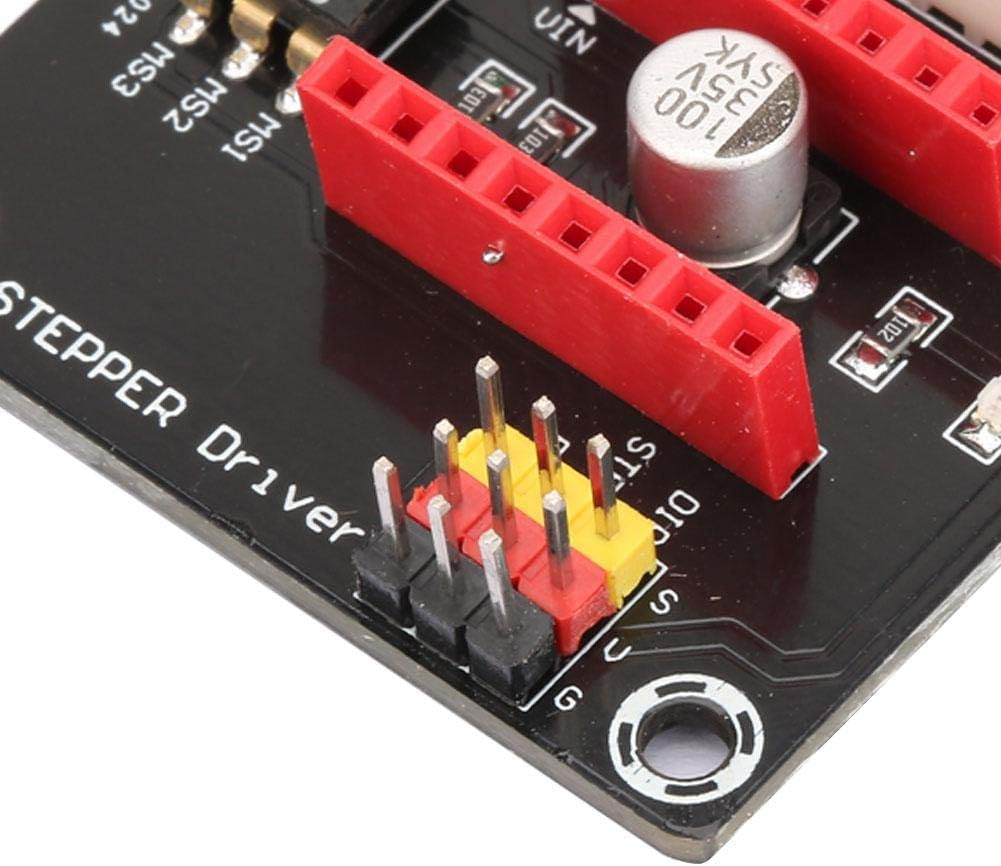

• Interfete de control: directie, activare si semnal de pas
• Configurare micropasi: prin comutatoare DIP

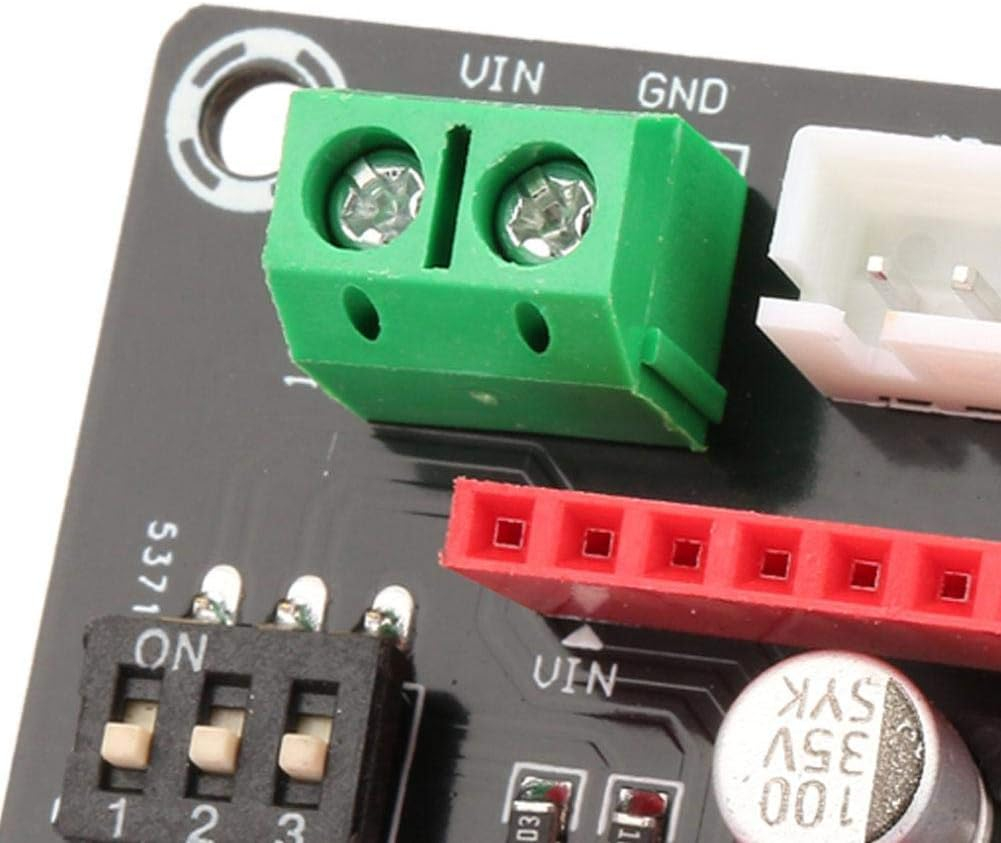

• Conectare alimentare: conector cu surub

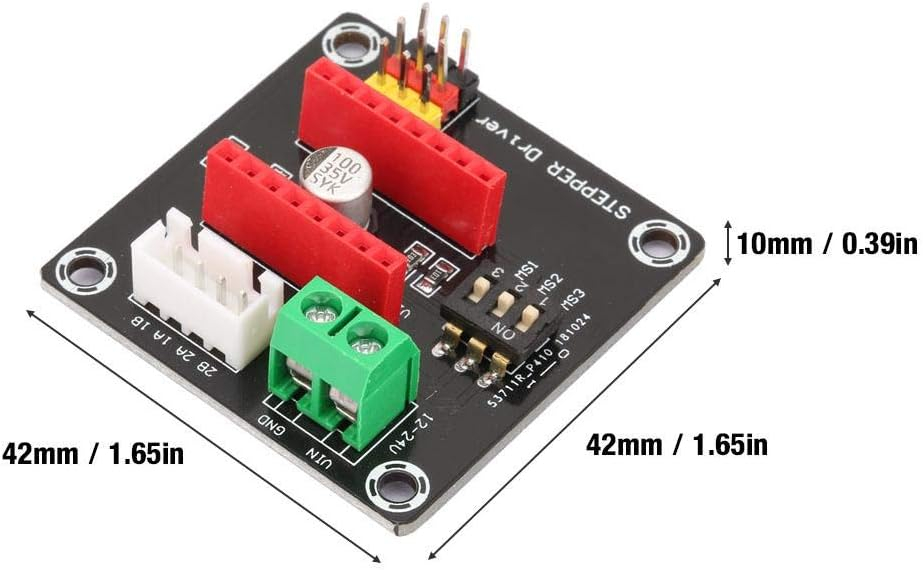

• Dimensiuni: 42.8x42.5x11.7mm
• Distanta intre punctele de montaj: 35.56x35.56mm
• Format pas montaj: 1400x1400mil
• Driver inclus: nu

Instructiuni de montaj / utilizare:

• Montati driverul A4988 sau DRV8825 in soclu, respectand orientarea pinilor.
• Nu introduceti si nu scoateti driverul cat timp placa este alimentata.
• Conectati alimentarea la bornele indicate si respectati polaritatea.
• Configurati micropasii prin comutatoarele DIP in functie de driverul utilizat.
• Reglati limita de curent direct pe driver, conform motorului conectat.
• Verificati compatibilitatea motorului cu driverul si tensiunea de alimentare.
• Montajul trebuie realizat de o persoana competenta; conectarea sau reglarea incorecta poate deteriora driverul, motorul sau placa de control.
