Driverul ULN2003 permite comandarea unui motor pas cu pas unipolar cu 4 faze de la o placa de control sau un microcontroler. Modulul utilizeaza circuitul integrat ULN2003 cu tranzistoare Darlington si functioneaza la o tensiune nominala de 5V DC.

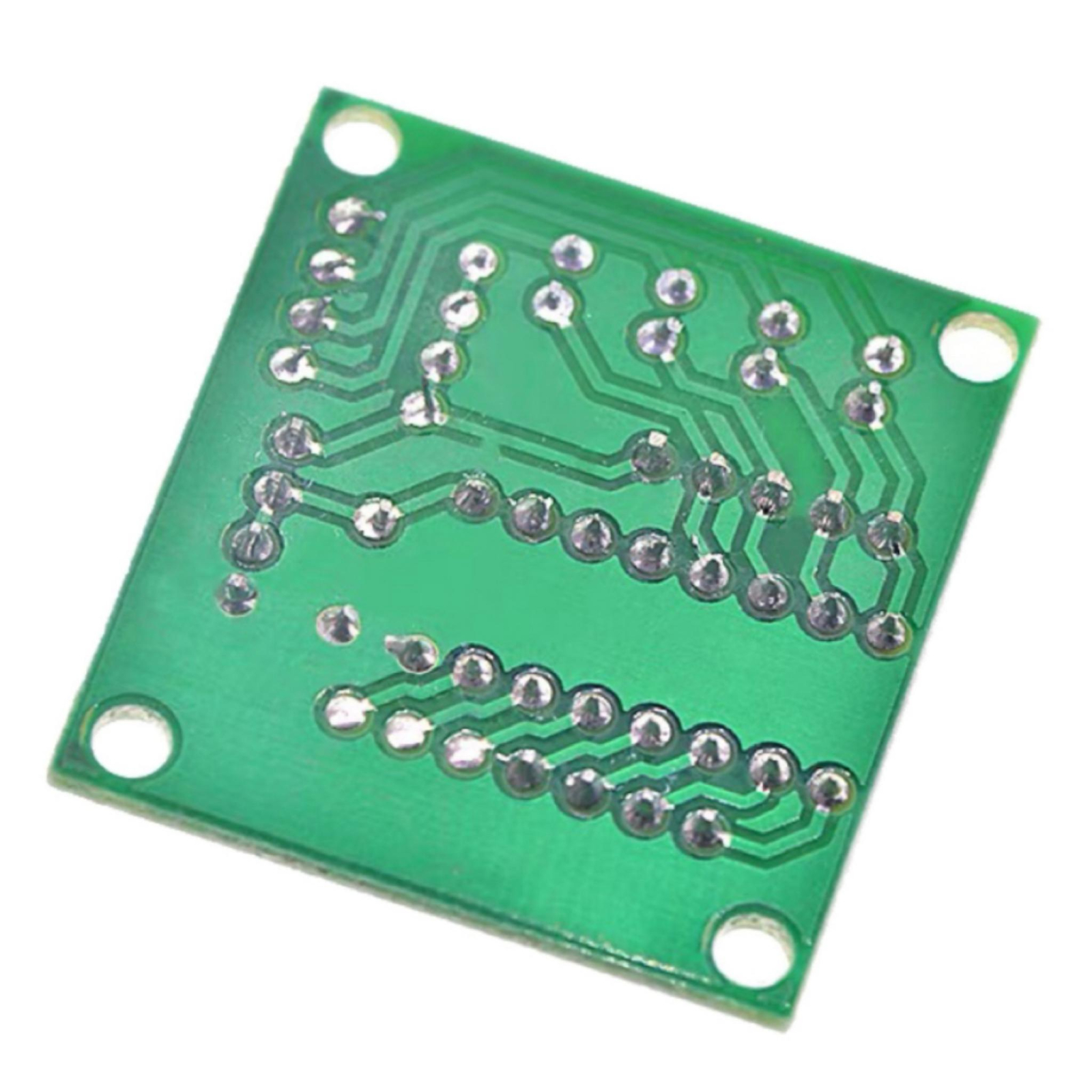

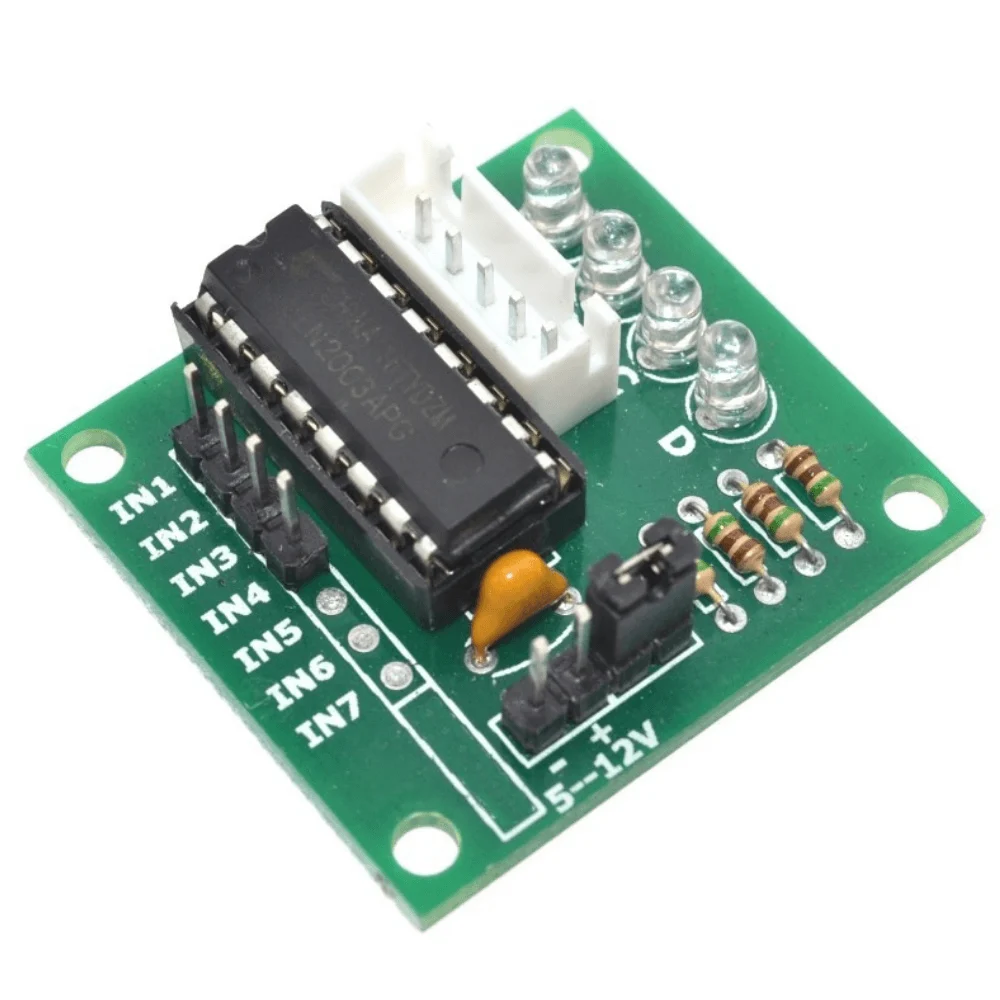

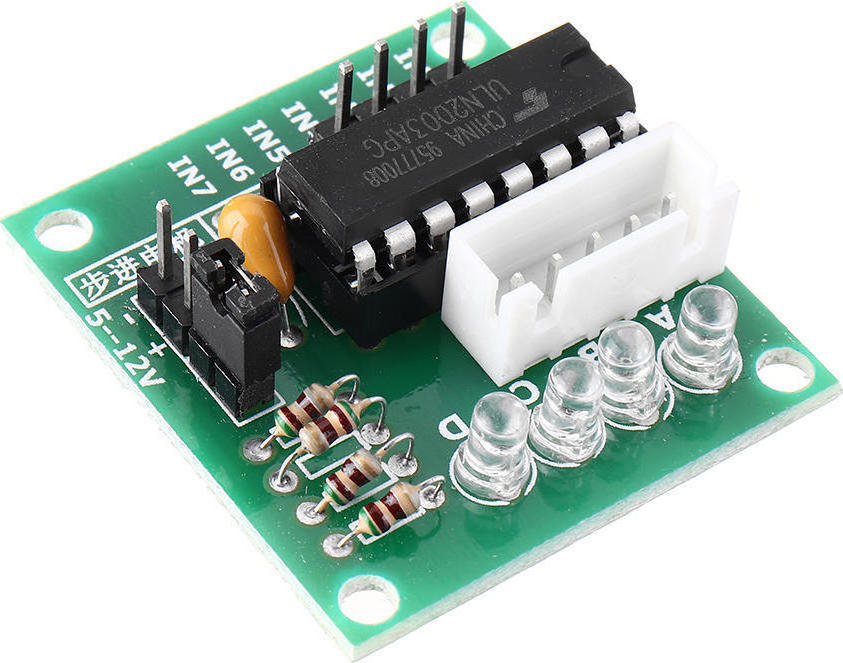

Cele patru LED-uri corespunzatoare canalelor A, B, C si D indica starea fazelor in timpul functionarii motorului. Conectarea motorului se realizeaza prin conectorul montat pe placa, iar interfata suplimentara permite accesul la iesirile modulului.

Specificatii tehnice:

• Tip produs: driver motor pas cu pas
• Circuit integrat: ULN2003
• Tip circuit de iesire: tranzistoare Darlington
• Tensiune nominala de alimentare: 5V DC
• Numar canale / faze: 4

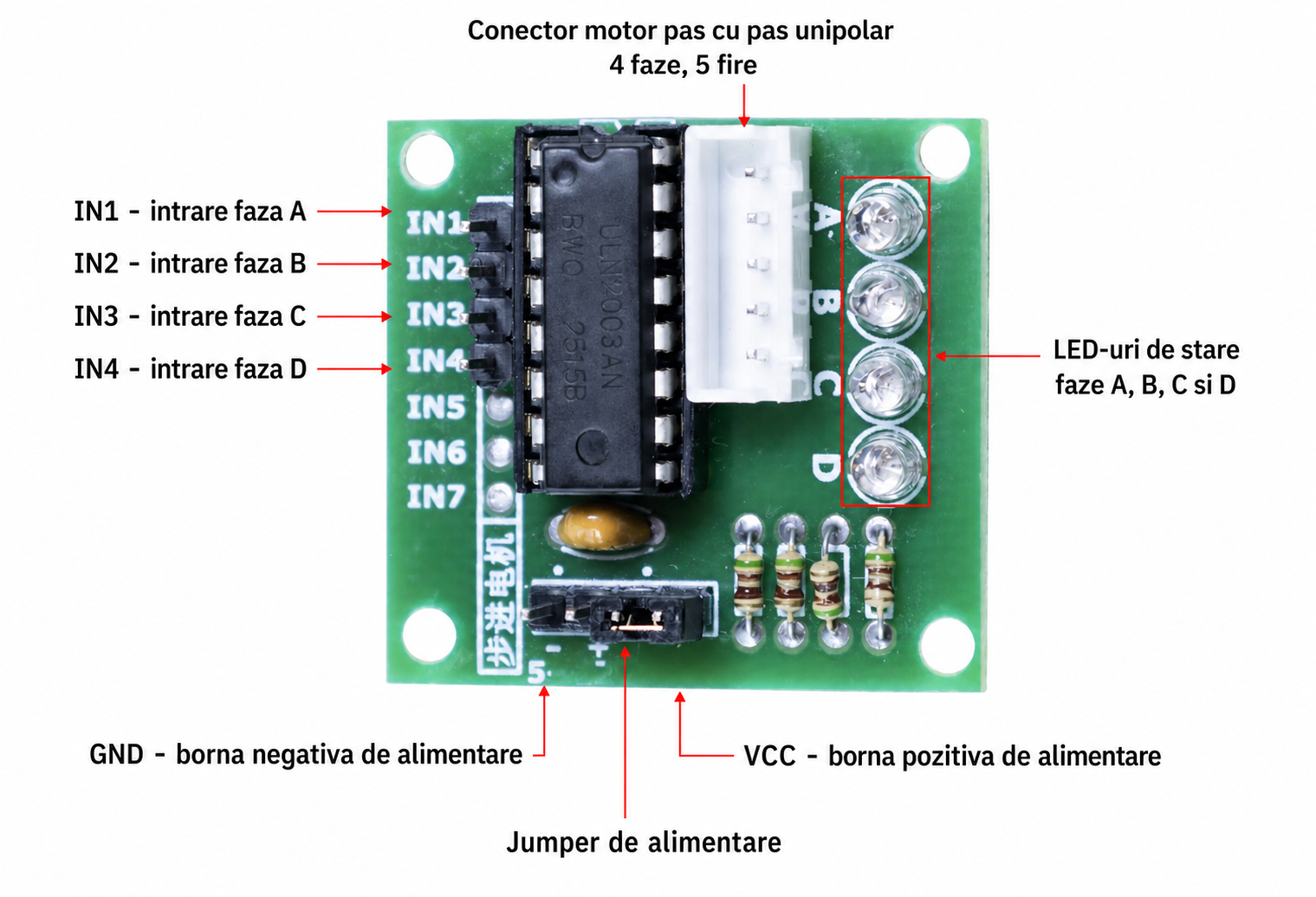

• Indicatoare de stare: 4 LED-uri pentru canalele A, B, C si D
• Compatibilitate motor: motor pas cu pas unipolar cu 4 faze si conector compatibil
• Conectare motor: conector montat pe placa
• Interfata suplimentara: extensie pentru iesiri
• Dimensiuni: 34.6x32x9.6mm

Instructiuni de montaj / utilizare:

• Opriti alimentarea inainte de realizarea sau modificarea conexiunilor.
• Conectati motorul pas cu pas unipolar la conectorul dedicat, verificand compatibilitatea mufei si ordinea firelor.
• Conectati intrarile celor patru canale la iesirile digitale ale placii de control.
• Realizati conexiunea comuna GND intre driver si placa de control.
• Alimentati modulul la 5V DC, respectand polaritatea conexiunilor.
• Configurati in software secventa de comanda corespunzatoare motorului utilizat.
• Verificati functionarea fazelor cu ajutorul LED-urilor A, B, C si D.
• Nu modificati conexiunile motorului in timp ce modulul este alimentat.
• Nu depasiti tensiunea nominala de 5V DC.
• Montajul si verificarea trebuie realizate de o persoana competenta atunci cand modulul este integrat intr-un sistem electric mai complex.

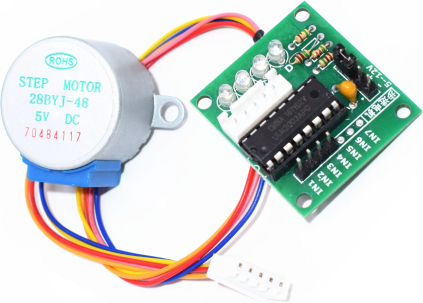

• Motor pas cu pas unipolar 28BYJ-48, 5V
• Alte motoare pas cu pas unipolare cu 4 faze, daca tensiunea, curentul, ordinea firelor si conectorul sunt compatibile
